申請日2015.06.19

　　公開(公告)日2015.12.16

　　IPC分類號C02F1/52; C02F1/00

　　摘要

　　本實用新型提供了一種布水環和污水處理罐。其中，布水環包括：進水口、導水環和多個布水導管;導水環沿污水處理罐的周向設置在污水處理罐的外壁上，導水環內形成沿污水處理罐周向相導通的布水腔;進水口與所述布水腔相連通;布水導管穿過污水處理罐的外壁，一端與布水腔相連通、另一端位于污水處理罐內;其中，多個布水導管位于污水處理罐內的一端均具有沿同一方向彎折的相同的折角，可使通過布水導管輸入污水處理罐內的污水形成沿同一方向旋轉的旋流。該布水環可達到均勻布水的目的，且可使水流在罐體底部形成旋流，便于水中大顆粒和密度較大物質進行旋流沉淀、排出。

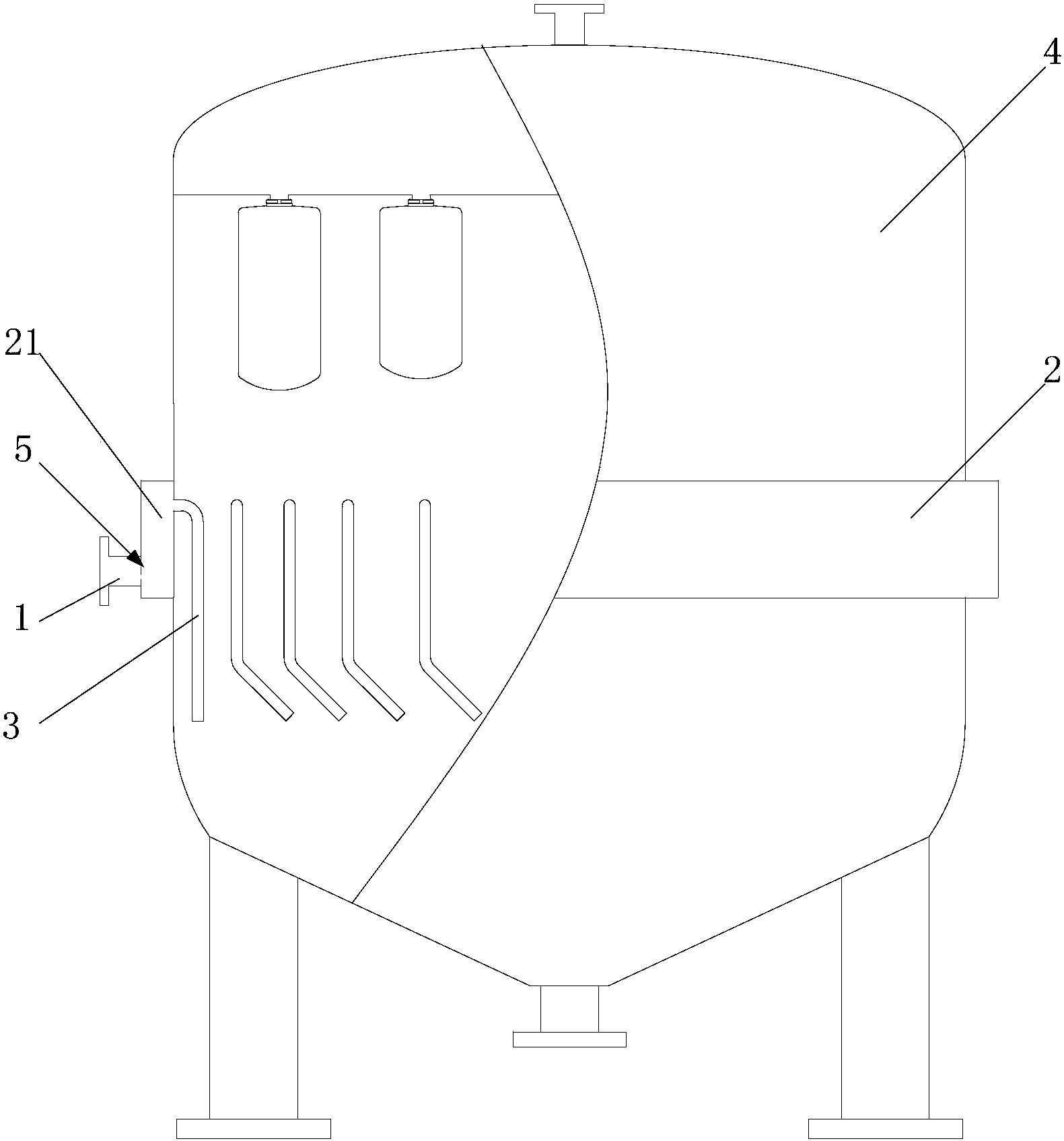

　　摘要附圖



　　權利要求書

　　1.一種布水環，用于污水處理罐，其特征在于，

　　包括：進水口、導水環和多個布水導管;

　　所述導水環沿所述污水處理罐的周向設置在所述污水處理罐的外壁上，所 述導水環內形成沿所述污水處理罐周向相導通的布水腔;

　　所述進水口與所述布水腔相連通;

　　所述布水導管穿過所述污水處理罐的壁，一端與所述布水腔相連通、另一 端位于所述污水處理罐內;

　　其中，多個所述布水導管位于所述污水處理罐內的一端均具有沿同一方向 彎折的相同的折角，可使通過所述布水導管輸入所述污水處理罐內的污水形成 沿同一方向旋轉的旋流。

　　2.根據權利要求1所述的布水環，其特征在于，

　　多個所述布水導管沿所述污水處理罐的周向等間隔均勻布置。

　　3.根據權利要求2所述的布水環，其特征在于，

　　所述布水導管位于所述污水處理罐內的一端彎折的所述折角為：所述布水 導管與所述污水處理罐軸線間的夾角。

　　4.根據權利要求3所述的布水環，其特征在于，

　　所述布水導管位于所述污水處理罐內的一端沿所述污水處理罐罐壁切線 方向彎折。

　　5.根據權利要求4所述的布水環，其特征在于，

　　所述折角的角度范圍為：30°～60°。

　　6.根據權利要求1至5中任一項所述的布水環，其特征在于，還包括：

　　進水閥，所述進水閥設置在所述進水口處，用于控制進水的流量及流速。

　　7.根據權利要求6所述的布水環，其特征在于，還包括：

　　進水格柵，所述進水格柵設置在所述進水口與所述導水環連接處。

　　8.根據權利要求7所述的布水環，其特征在于，

　　所述進水格柵與所述導水環為一體式結構。

　　9.根據權利要求6所述的布水環，其特征在于，

　　所述導水環的橫截面形狀為尺寸相同的矩形。

　　10.一種污水處理罐，其特征在于，包括有如權利要求1至9中任一項所 述的布水環。

　　說明書

　　布水環和污水處理罐

　　技術領域

　　本實用新型涉及污水處理領域，具體而言，涉及一種布水環和具有該布水環的污水處理罐。

　　背景技術

　　目前，現有的污水處理設備中，其污水過濾裝置常用的為沙石式過濾器，沙石過濾器的體積較大，且過濾器的濾芯容易阻塞板結，導致過濾效果不佳，且板結后需要用大量清水進行反沖洗，反沖洗產生的污水需要再次進行過濾，造成污水處理設備的污水處理效率不高，且污水進入過濾器后，水流不穩定，不利于過濾膜的形成與保持，導致污水處理效果不佳。目前出現了采用動態膜進行污水處理的新技術，該種新技術是在污水處理罐中進行的，相對于沙石式過濾器，該新技術具有能耗更低、占地更小、水通量更大、處理效率更高、處理后的水質好更等優點，但是如何給污水處理罐進行上水，是決定污水處理效果和效率的重要環節之一，傳統的進水技術已經不適用，有必要改進污水處理罐的進水結構和進水方式，本實用新型就是在這種背景下產生的，可以克服污水處理罐傳統進水方式的缺陷，有利于動態膜的形成和保持。

　　實用新型內容

　　為了解決上述技術問題至少之一，本實用新型的一個目的在于提供一種能夠向污水處理罐的內腔平穩進水的布水環，且進水后可以除去水中大質量的雜質，并有利于動態膜的形成和保持。

　　本實用新型的另一個目的在于提供一種具有上述布水環的污水處理罐。

　　有鑒于此，本實用新型第一方面的實施例提供了一種布水環，包括：進水口、導水環和多個布水導管;所述導水環沿所述污水處理罐的周向設置在所述污水處理罐的外壁上，所述導水環內形成沿所述污水處理罐周向相導通的布水腔;所述進水口與所述布水腔相連通;所述布水導管穿過所述污水處理罐的壁，一端與所述布水腔相連通、另一端位于所述污水處理罐內;其中，多個所述布水導管位于所述污水處理罐內的一端均具有沿同一方向彎折的相同的折角，可使通過所述布水導管輸入所述污水處理罐內的污水形成沿同一方向旋轉的旋流。

　　本實用新型提供的布水環，沿污水處理罐的周向設置，進水口通過導水環和多個布水導管與污水處理罐的內腔相連通，污水進入導水環后，可在導水環內使水流均布，再經由布水導管出水，可使各個布水導管出水流量相同，從而達到均勻布水的目的。同時，因多個布水導管具有同一方向的相同的折角，可使水流在罐體底部形成沿同一方向的旋流，便于水中大顆粒和密度較大物質進行旋流沉淀，可將大顆粒和密度較大物質匯集排出。

　　另外，本實用新型提供的上述實施例中的布水環還可以具有如下附加技術特征：

　　根據本實用新型的一個實施例，多個所述布水導管沿所述污水處理罐的周向等間隔均勻布置。

　　根據本實用新型的一個實施例，所述布水導管位于所述污水處理罐內的一端彎折的所述折角為所述布水導管與所述污水處理罐軸線間的夾角。

　　根據本實用新型的一個實施例，所述布水導管位于所述污水處理罐內的一端沿所述污水處理罐罐壁切線方向彎折。

　　根據本實用新型的一個實施例，所述折角的角度范圍為30°～60°。

　　根據本實用新型的一個實施例，布水環還包括：進水閥，所述進水閥設置在所述進水口處，用于控制進水的流量及流速。

　　根據本實用新型的一個實施例，布水環還包括：進水格柵，所述進水格柵設置在所述進水口與所述導水環連接處。根據本實用新型的一個實施例，所述進水格柵與所述導水環為一體式結構。

　　根據本實用新型的一個實施例，所述導水環的橫截面形狀為尺寸相同的矩形

　　本實用新型第二方面的實施例提供了一種污水處理罐，包括上述任一項所述的布水環。

　　本實用新型第二方面的實施例提供的污水處理罐通過設置有第一方面的實施例提供的布水環，沿污水處理罐的周向設置，進水口通過導水環和多個布水導管與污水處理罐的內腔相連通，污水進入導水環后，可在導水環內使水流均布，再經由布水導管出水，可使各個布水導管出水流量相同，從而達到均勻布水的目的。同時，因多個布水導管具有同一方向的折角，可使水流在罐體底部形成旋流，便于水中大顆粒和密度較大物質進行旋流沉淀，可將大顆粒和密度較大物質匯集排出。
