申請日2015.06.19

　　公開(公告)日2015.12.16

　　IPC分類號C02F1/38; C02F11/14; C02F11/12; C02F1/56

　　摘要

　　本實用新型公開了一種小型工業廢水污泥濃縮脫水一體化裝置，包括上部開口的殼體，殼體包括垂直設置的旋流區和錐體區，錐體區的下部設置有出水口，出水口與出水管連通;所述裝置還包括傳動帶和驅動電機，傳動帶的一端與殼體相連，傳動帶的另一端與安設在驅動電機內部的驅動軸相連;所述錐體區底部通過旋轉支承連接有儲泥罐，儲泥罐設置有排泥口。本實用新型以水力旋流器為設計模型，增加了旋轉結構進行旋轉離心，使泥水進一步分離，提高了污泥脫水的效果;可將多個裝置首尾串聯，進一步提高污泥處理效果;結構簡單，便于安裝和維修;占地面積小，運行成本低，滿足了小型工業企業處理廢水污泥的需要。

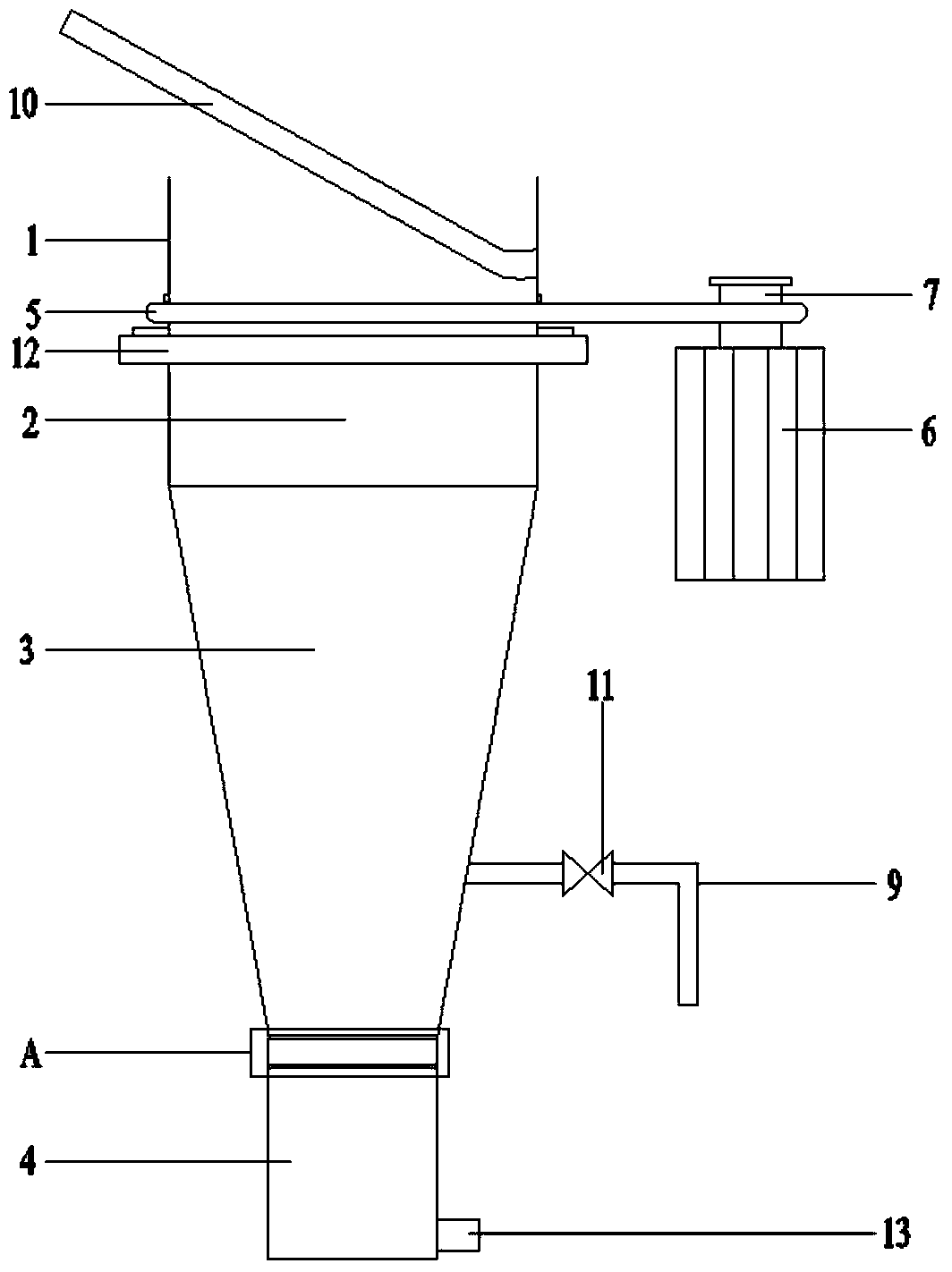

　　摘要附圖



　　權利要求書

　　1.一種小型工業廢水污泥濃縮脫水一體化裝置，包括上部開口的殼體，殼體包括垂直設置的旋流區和錐體區，錐體區的下部設置有出水口，出水口與出水管連通，其特征在于，所述裝置還包括傳動帶和驅動電機，傳動帶的一端與殼體相連，傳動帶的另一端與安設在驅動電機內部的驅動軸相連;所述錐體區底部通過旋轉支承連接有儲泥罐，儲泥罐設置有排泥口。

　　2.如權利要求1所述的小型工業廢水污泥濃縮脫水一體化裝置，其特征在于，所述儲泥罐的頂部設置有閘閥。

　　3.如權利要求1所述的小型工業廢水污泥濃縮脫水一體化裝置，其特征在于，殼體的外壁安設有固定支架。

　　說明書

　　小型工業廢水污泥濃縮脫水一體化裝置

　　技術領域

　　本實用新型涉及工業廢水處理技術領域，具體涉及一種小型工業廢水污泥濃縮脫水一體化裝置。

　　背景技術

　　作為工業廢水處理的副產品，污泥是包含水、泥沙、纖維、動植物殘體及各種絮體、膠體、有機質、微生物、病菌、蟲卵、重金屬等的復雜多相體系，含水率高，體積大，易腐敗，嚴重威脅著人類和生態環境的安全。而污泥中絕大多數有害物質都是由污水中沉積而來，如果污泥得不到科學合理的處理而被隨意棄置，那么前期的污水處理工作相當于前功盡棄。因此，污泥處理成為工業廢水處理領域的焦點問題之一。

　　目前，我國污水廠的污泥處理工藝主要包括污泥濃縮、污泥脫水、污泥消化等，一些大型工業企業購買污泥脫水機或者建造污泥硝化池來處理污泥。然而一些小型工業企業，由于工藝產生的污泥量少，而且污泥的產量不穩定，購買大型的污泥脫水機或者建造污泥消化池并不現實，污泥處理受到限制,部分污泥得不到科學處理而棄置。傳統水力旋流器雖然結構簡單，占地面積小，安裝方便，費用低，但專門用于污泥濃縮脫水方面的應用仍然較少，主要有兩個方面的原因：一方面，水力旋流器要求進料條件穩定，包括介質中不同成分的含量、流量等基本保持不變，壓力波動小，否則分離效率下降;另一方面，液體在高速旋轉運動中存在的剪應力會切割絮體，使絮體破碎。因此，有必要對現有技術進行改進。

　　發明內容

　　本實用新型的目的在于，針對現有技術的不足，提供一種適用于小型工業企業的污泥濃縮脫水一體化裝置。

　　本實用新型所采用的技術方案是：一種小型工業廢水污泥濃縮脫水一體化裝置，包括上部開口的殼體，殼體包括垂直設置的旋流區和錐體區，錐體區的下部設置有出水口，出水口與出水管連通;所述裝置還包括傳動帶和驅動電機，傳動帶的一端與殼體相連，傳動帶的另一端與安設在驅動電機內部的驅動軸相連;所述錐體區底部通過旋轉支承連接有儲泥罐，儲泥罐設置有排泥口。

　　按上述方案，所述儲泥罐的頂部設置有閘閥。

　　按上述方案，殼體的外壁安設有固定支架。

　　與現有技術相比，本實用新型的有益效果是：1)以水力旋流器為設計模型，增加了旋轉機構進行旋轉離心，使泥水進一步分離，提高了污泥脫水的效果;2)可將多個裝置首尾串聯，進一步提高污泥處理的效果;3)結構簡單，便于安裝和維修;占地面積小，運行方式簡單，運行成本低，滿足了小型工業企業處理廢水污泥的需要。
