申請日2015.07.09
公開(公告)日2016.01.13
IPC分類號C02F9/10
摘要
本實用新型公開了一種防垢污水處理裝置，工作艙里設置有導熱器和冷凝器，所述工作艙上部設置有接水槽通過管路與冷凝水儲存罐相連，工作艙的頭部設置有傾斜出口通道通過管路與多級蒸汽冷凝系統相連，所述冷凝器的進入管路上連接有多級蒸汽冷凝系統、防垢除垢系統，冷凝器的出口上連接有出水管路，工作艙上開有一個與常溫污水沉淀過濾池下部通過管路連通的壓力溢流口，工作艙內設置有沸騰池，所述常溫污水沉淀過濾池的上部與沉水沉淀池連接，其另一端通過閥門與防垢除垢系統相連，所述的沉水沉淀池的上部管路上裝有一個熱水濃度控制系統。本技術方案增加了防垢除垢裝置，最終得到凈化的冷凝液，達到污水凈化的目的。
權利要求書
1.一種防垢污水處理裝置，其特征在于：工作艙里設置有導熱器和冷凝器，所述工作艙上部設置有接水槽通過管路與冷凝水儲罐相連，工作艙的頭部設置有傾斜出口通道通過管路與多級蒸汽冷凝系統相連，所述冷凝器的進入管路上連接有多級蒸汽冷凝系統、防垢除垢系統，冷凝器的出口上連接有出水管路，工作艙上開有一個與常溫污水沉淀過濾池下部通過管路連通的壓力溢流口，工作艙內設置有沸騰池，所述常溫污水沉淀過濾池的上部與沉水沉淀池連接，其另一端通過閥門與防垢除垢系統相連，所述的沉水沉淀池的上部管路上裝有一個熱水濃度控制系統。
2.根據權利要求1所述的一種防垢污水處理裝置，其特征在于：所述導熱器是由高溫熱管蛇彎盤管構成，所述冷凝器是由冷凝管蛇彎盤管構成。
3.根據權利要求1所述的一種防垢污水處理裝置，其特征在于：所述出水管路設置在導熱器的上方，所述出水管路與高溫熱管相對應處安裝有噴淋頭。
4.根據權利要求1或3所述的一種防垢污水處理裝置，其特征在于：所述的多級蒸汽冷凝系統可采用離心冷凝或螺旋冷凝;所述熱水濃度控制系統可采用溫度傳感器，所述防垢除垢系統可選用磁化處理器或電磁化處理器的一種，所述導熱器進出管路上連接有熱源構成高溫水循環管路，所述熱源可采用高溫太陽能集熱系統、煙氣余熱或電熱的一種。
說明書
一種防垢污水處理裝置
技術領域
本實用新型涉及一種防垢污水處理裝置，特別適用于常溫污水的處理，并具有良好的防垢和除垢的功能。
背景技術
污水處理裝置里的常溫污水的處理，一般需經沉淀、過濾池過濾，過濾后的上清污水通過自流或泵輸送到防垢除垢系統，進行防垢除垢的處理，最終得到凈化的冷凝液，達到污水凈化的目的，但目前污水處理中防垢處理沒有良好的處理能力，存在一定的弊端。
發明內容
本實用新型的任務是提出一種采用高溫蒸煮殺菌，分離揮發的一種防垢污水處理裝置。

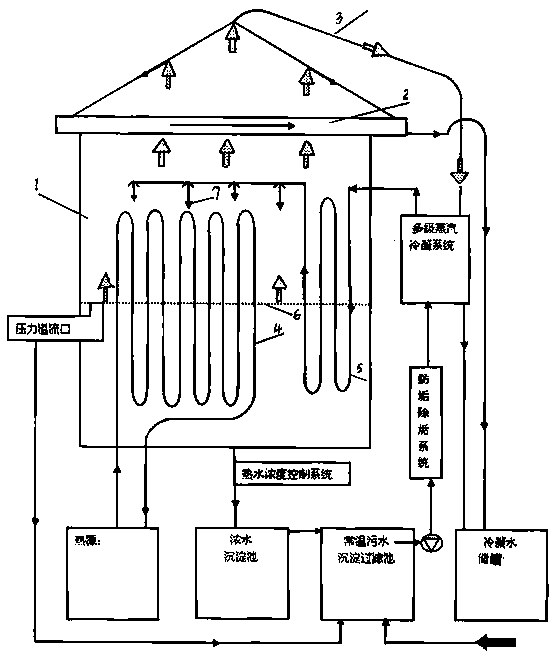

本實用新型的任務是這樣完成的，一種防垢污水處理裝置，其特征在于：工作艙里設置有導熱器和冷凝器，所述工作艙上部設置有接水槽通過管路與冷凝水儲罐相連，工作艙的頭部設置有傾斜出口通道通過管路與多級蒸汽冷凝系統相連，所述冷凝器的進入管路上連接有多級蒸汽冷凝系統、防垢除垢系統，冷凝器的出口上連接有出水管路，工作艙上開有一個與常溫污水沉淀過濾池下部通過管路連通的壓力溢流口，工作艙內設置有沸騰池，所述常溫污水沉淀過濾池的上部與沉水沉淀池連接，其另一端通過閥門與防垢除垢系統相連，所述的沉水沉淀池的上部管路上裝有一個熱水濃度控制系統。所述導熱器是由高溫熱管蛇彎盤管構成，所述冷凝器是由冷凝管蛇彎盤管構成。所述出水管路設置在導熱器的上方，所述出水管路與高溫熱管相對應處安裝有噴淋頭。所述的多級蒸汽冷凝系統可采用離心冷凝或螺旋冷凝;所述熱水濃度控制系統可采用溫度傳感器，所述防垢除垢系統可選用磁化處理器或電磁化處理器的一種，所述導熱器進出管路上連接有熱源構成高溫水循環管路，所述熱源可采用高溫太陽能集熱系統、煙氣余熱或電熱的一種。
本實用新型具有以下效果：本技術方案增加了防垢除垢裝置，最終得到凈化的冷凝液，達到污水凈化的目的
