申請日2015.06.19

　　公開(公告)日2015.12.16

　　IPC分類號C02F9/10

　　摘要

　　本申請公開了一種攪拌型工業廢水處理設備，包括依次連通的加熱室、沉淀室和過濾室，所述加熱室為密閉結構，加熱室頂端設置有第一進水口，加熱室的頂端位于第一進水口的兩側設置有收氣罐，加熱室自上而下被分為噴淋室、攪拌室和排污室三個腔室，本申請具有結構設計合理、除污效果好和成本低等優點，加熱室自上而下被分為噴淋室、攪拌室和排污室三個腔室，將工業廢水在噴淋室內匯集由噴淋頭噴至攪拌室內，在攪拌室內充分攪拌，整個加熱室內加熱，加熱室底部位于錐形排污口的上方設置有一組曝氣器，使鼓風機送風至加熱室內，使加熱的廢水充分受熱，揮發出揮發性氣體，使廢水中溶解的揮發性氣體。

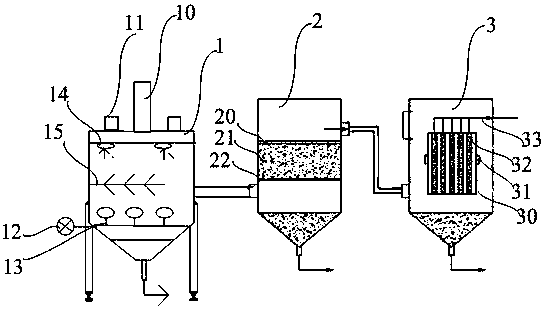

　　摘要附圖



　　權利要求書

　　1.一種攪拌型工業廢水處理設備，其特征在于：包括依次連通的加熱室(1)、沉淀室(2)和過濾室(3)，所述加熱室(1)為密閉結構，加熱室(1)頂端設置有第一進水口(10)，加熱室(1)的頂端位于第一進水口(10)的兩側設置有收氣罐(11)，加熱室(1)自上而下被分為噴淋室、攪拌室和排污室三個腔室，噴淋室中設置向下噴水的噴淋頭(14)，攪拌室內設置有一個攪拌螺旋桿(15)，攪拌螺旋桿(15)下方設置有一組曝氣器(13)，曝氣器(13)的輸入端連接有鼓風機(12);所述沉淀室(2)的中間部位設有濾層，所述濾層由底板(22)、頂板(20)和填充于底板(22)與頂板(20)之間的無機濾料(21)組成，所述底板(22)與頂板(20)上均設有透水孔;所述過濾室(3)內設有淹沒式膜濾器(30);所述加熱室(1)、沉淀室(2)和過濾室(3)的底端均設置有錐形排污口。

　　2.根據權利要求1所述的攪拌型工業廢水處理設備，其特征在于：所述加熱室(1)為桶形結構，加熱室(1)的桶體為雙層結構，內外層均為不銹鋼材質，內外層之間設置保溫材料和加熱電阻絲。

　　3.根據權利要求1所述的攪拌型工業廢水處理設備，其特征在于：所述過濾室(3)的外側壁上設置有超聲波攪拌裝置。

　　4.根據權利要求1所述的攪拌型工業廢水處理設備，其特征在于：所述淹沒式膜濾器(30)的外側設有一組進水口(31)，內側設有一組濾芯件(32)，所述濾芯件(32)上連接有中芯出水口(33)。

　　5.根據權利要求1所述的攪拌型工業廢水處理設備，其特征在于：所述無機濾料(21)的粒徑為0.25-1.2mm。

　　說明書

　　一種攪拌型工業廢水處理設備

　　技術領域

　　本申請涉及污水處理技術領域，特別是一種攪拌型工業廢水處理設備。

　　背景技術

　　工業廢水是指工業生產過程中產生的廢水、污水和廢液，其中含有隨水流失的工業生產用料、中間產物和產品以及生產過程中產生的污染物。隨著工業的迅速發展，廢水的種類和數量迅猛增加，對水體的污染也日趨廣泛和嚴重，威脅人類的健康和安全。

　　現有的工業企業，特別是石油化工、化學化肥、印染、電鍍、油漆企業等形成的廢水中含有大量的揮發性氣體，而現有的一些專利目的是去除廢水中難降解的有機物和水溶性有機物和其他污染物，如苯、甲苯、硝基苯、四氯化碳、三氯甲烷、硫化物、離分子烴類、染料、汽油、胺類等。因為形成這些工業廢水的企業一般都是需要將化學藥品過渡到產品上，中間需要各種溶劑做配合，而且需要較高的溫度，所以形成的廢水一般都具有較高的溫度。

　　實用新型內容

　　本申請的目的是提供一種攪拌型工業廢水處理設備。

　　為解決上述技術問題，本申請采用的技術方案是：

　　一種攪拌型工業廢水處理設備，包括依次連通的加熱室、沉淀室和過濾室，所述加熱室為密閉結構，加熱室頂端設置有第一進水口，加熱室的頂端位于第一進水口的兩側設置有收氣罐，加熱室自上而下被分為噴淋室、攪拌室和排污室三個腔室，噴淋室中設置向下噴水的噴淋頭，攪拌室內設置有一個攪拌螺旋桿，攪拌螺旋桿下方設置有一組曝氣器，曝氣器的輸入端連接有鼓風機的進風口;所述沉淀室的中間部位設有濾層，所述濾層由均設有透水孔的底板、頂板和填充于底板與頂板之間的無機濾料組成;所述過濾室內設有淹沒式膜濾器;所述加熱室、沉淀室和過濾室的底端均設置有錐形排污口。

　　所述加熱室為桶形結構，加熱室的桶體為雙層結構，內外層均為不銹鋼材質，內外層之間設置保溫材料和加熱電阻絲。

　　所述過濾室的外側壁上設置有超聲波攪拌裝置。

　　所述淹沒式膜濾器的外側設有一組進水口，內側設有一組濾芯件，所述濾芯件上連接有中芯出水口。

　　所述無機濾料的粒徑為0.25-1.2mm。

　　本申請采用上述結構后，具有如下技術效果：

　　本申請具有結構設計合理、除污效果好和成本低等優點，加熱室自上而下被分為噴淋室、攪拌室和排污室三個腔室，將工業廢水在噴淋室內匯集由噴淋頭噴至攪拌室內，在攪拌室內充分攪拌，整個加熱室內加熱，加熱室底部位于錐形排污口的上方設置有一組曝氣器，使鼓風機送風至加熱室內，使加熱的廢水充分受熱，揮發出揮發性氣體，使廢水中溶解的揮發性氣體收集到收氣罐中。

　　過濾室內設置多級過濾，能夠分次將污水進行過濾凈化，有效的除去污水中所含雜質，采用的小孔徑過濾網可以避免一些小顆粒雜質進入過濾裝置中，使得除污效果更好，從而降低了企業成本，提高了工作效率。
