申請日2015.06.19

　　公開(公告)日2016.01.06

　　IPC分類號E03C1/12

　　摘要

　　本實用新型涉及一種水處理裝置，更具體的說是一種家用生活廢水回用處理裝置，屬于水處理領域，不僅減少了水資源的浪費，而且實現了對水資源的重復利用。出水口設置在清洗池的下端，過濾網設置在出水口上，連通管的上端與出水口相連接，連通管的下端與污水入口相連接。污水入口設置在過濾箱體的上端。閥門Ⅰ安裝在清水出水管上，清水出水管安裝在過濾箱體的下端。濁度顯示器安裝在過濾箱體上，過濾芯安裝在過濾箱體的內部。刷子安裝在軸上，軸通過軸承座安裝在過濾箱體上。軸承座安裝在過濾箱體上，污水出水管安裝在過濾箱體的底端。閥門Ⅱ安裝在污水出水管上，減速器安裝在軸上，電機安裝在軸上，電源插口設置在過濾箱體上。

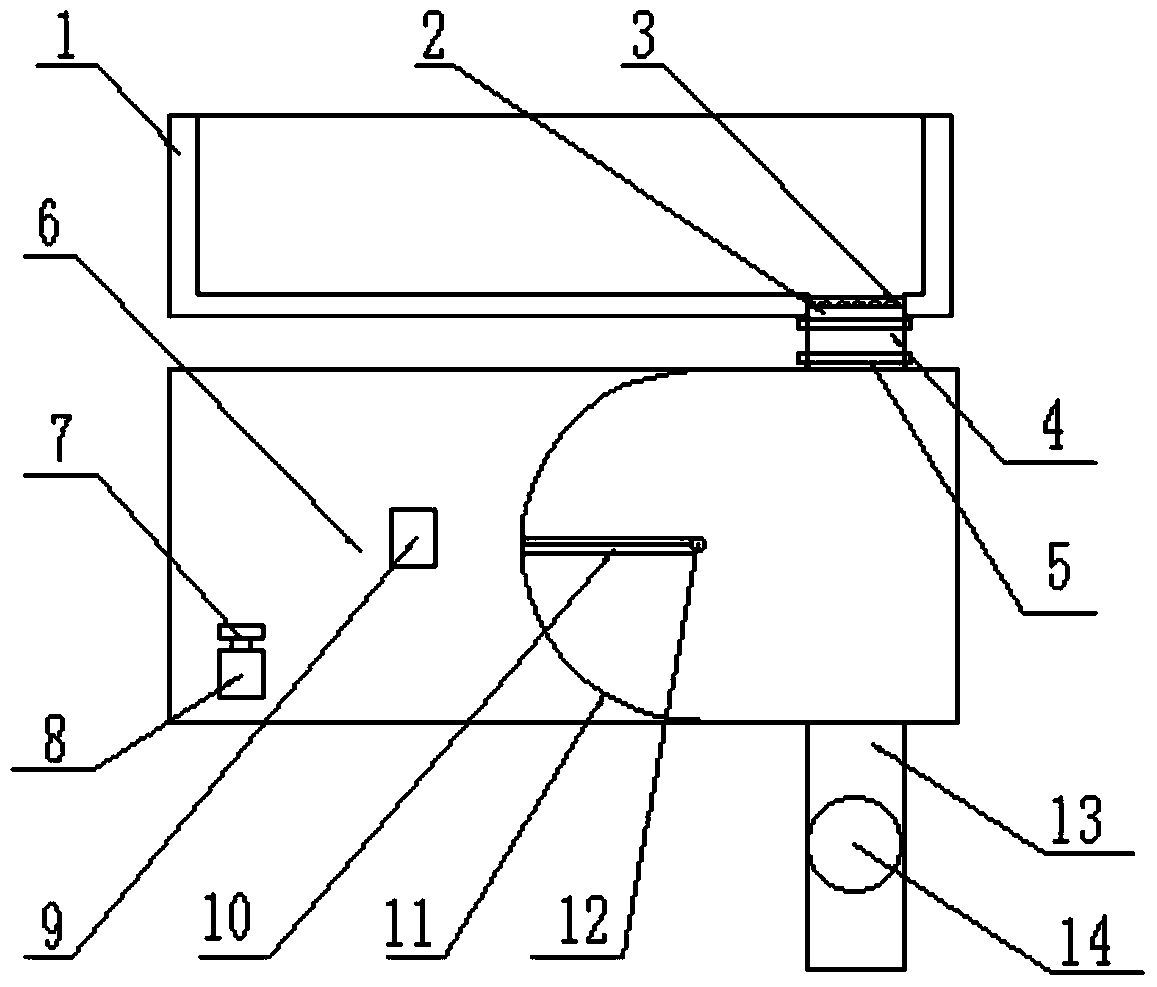

　　摘要附圖



　　權利要求書

　　1.一種家用生活廢水回用處理裝置，包括清洗池(1)、出水口(2)、過濾網(3)、 連通管(4)、污水入口(5)、過濾箱體(6)、閥門Ⅰ(7)、清水出水管(8)、 濁度顯示器(9)、刷子(10)、過濾芯(11)、軸(12)、污水出水管(13)、閥 門Ⅱ(14)、軸承座(15)、減速器(16)、電機(17)和電源插口(18)，其特 征在于：出水口(2)設置在清洗池(1)的下端，并且位于清洗池(1)的右側; 過濾網(3)設置在出水口(2)上;連通管(4)的上端與出水口(2)相連接， 連通管(4)的下端與污水入口(5)相連接;污水入口(5)設置在過濾箱體(6) 的上端，并且位于過濾箱體(6)的右側;過濾箱體(6)設置在清洗池(1)的 下端;閥門Ⅰ(7)安裝在清水出水管(8)上，清水出水管(8)安裝在過濾箱 體(6)的下端，并且位于過濾箱體(6)的左側;濁度顯示器(9)安裝在過濾 箱體(6)上，并且位于過濾箱體(6)的左端;過濾芯(11)安裝在過濾箱體 (6)的內部，并且位于過濾箱體(6)的右端;刷子(10)安裝在軸(12)上， 并且位于過濾芯(11)的右側;軸(12)通過軸承座(15)安裝在過濾箱體(6) 上，并且位于過濾箱體(6)的右端;軸承座(15)安裝在過濾箱體(6)上， 并且軸承座(15)有兩個，分別位于過濾箱體(6)的兩端;污水出水管(13) 安裝在過濾箱體(6)的底端，并且位于過濾箱體(6)的右側;閥門Ⅱ(14) 安裝在污水出水管(13)上;減速器(16)安裝在軸(12)上，電機(17)安 裝在軸(12)上，并且位于減速器(16)的左側;電源插口(18)設置在過濾 箱體(6)上，并且位于過濾箱體(6)的左端。

　　2.根據權利要求1所述的一種家用生活廢水回用處理裝置，其特征在于：所述 的刷子(10)的形狀為扇形，過濾芯(11)的形狀為半圓弧形，且刷子(10) 的半徑和過濾芯(11)的半徑相等。

　　3.根據權利要求1所述的一種家用生活廢水回用處理裝置，其特征在于：所述 的污水入口(5)和污水出水管(13)共中心線。

　　4.根據權利要求1所述的一種家用生活廢水回用處理裝置，其特征在于：所述 的過濾箱體(6)的材料為HTPA高溫尼龍。

　　5.根據權利要求1所述的一種家用生活廢水回用處理裝置，其特征在于：所述 的連通管(4)、清水出水管(8)和污水出水管(13)均為圓形塑料管道。

　　說明書

　　一種家用生活廢水回用處理裝置

　　技術領域

　　本實用新型涉及一種水處理裝置，更具體的說是一種家用生活廢水回用處 理裝置，屬于水處理領域。

　　背景技術

　　我國存在人口數量大，人均水資源占有量低的國情。近幾年經濟社會快速 發展，城市化和工業化程度不斷加深，城市發展普遍存在缺水的問題。在這種 情況下家庭生活廢水的回收處理逐漸引起了社會重視，一大批新技術不斷得到 應用。近些年來“中水”這一概念逐漸興起，“中水”指的就是污水經過適 當?shù)奶幚磉^程后可以達到一定的水質要求并被重復利用的水，這是一條重要的 節約水資源的途徑，使用設計一種家用生活廢水回用處理裝置就顯得十分必要。

　　發明內容

　　本實用新型主要解決的技術問題是提供一種家用生活廢水回用處理裝置， 不僅減少了水資源的浪費，而且實現了對水資源的重復利用。

　　為解決上述技術問題，本實用新型涉及一種水處理裝置，更具體的說是一 種家用生活廢水回用處理裝置，屬于水處理領域，包括清洗池、出水口、過濾 網、連通管、污水入口、過濾箱體、閥門Ⅰ、清水出水管、濁度顯示器、刷子、 過濾芯、軸、污水出水管、閥門Ⅱ、軸承座、減速器、電機和電源插口，不僅 減少了水資源的浪費，而且實現了對水資源的重復利用。

　　出水口設置在清洗池的下端，并且位于清洗池的右側，過濾網設置在出水 口上，連通管的上端與出水口相連接，連通管的下端與污水入口相連接。污水 入口設置在過濾箱體的上端，并且位于過濾箱體的右側，過濾箱體設置在清洗 池的下端。閥門Ⅰ安裝在清水出水管上，清水出水管安裝在過濾箱體的下端， 并且位于過濾箱體的左側。濁度顯示器安裝在過濾箱體上，并且位于過濾箱體 的左端，過濾芯安裝在過濾箱體的內部，并且位于過濾箱體的右端。刷子安裝 在軸上，并且位于過濾芯的右側。軸通過軸承座安裝在過濾箱體上，并且位于 過濾箱體的右端。軸承座安裝在過濾箱體上，并且軸承座有兩個，分別位于過 濾箱體的兩端。污水出水管安裝在過濾箱體的底端，并且位于過濾箱體的右側。 閥門Ⅱ安裝在污水出水管上，減速器安裝在軸上，電機安裝在軸上，并且位于 減速器的左側，電源插口設置在過濾箱體上，并且位于過濾箱體的左端。

　　作為本技術方案的進一步優化，本實用新型一種家用生活廢水回用處理裝 置所述的刷子的形狀為扇形，過濾芯的形狀為半圓弧形，且刷子的半徑和過濾 芯的半徑相等。

　　作為本技術方案的進一步優化，本實用新型一種家用生活廢水回用處理裝 置所述的污水入口和污水出水管共中心線。

　　作為本技術方案的進一步優化，本實用新型一種家用生活廢水回用處理裝 置所述的過濾箱體的材料為HTPA高溫尼龍。

　　作為本技術方案的進一步優化，本實用新型一種家用生活廢水回用處理裝 置所述的連通管、清水出水管和污水出水管均為圓形塑料管道。

　　本實用新型一種家用生活廢水回用處理裝置的有益效果為：

　　本實用新型一種家用生活廢水回用處理裝置，不僅減少了水資源的浪費， 而且實現了對水資源的重復利用。
