申請日2015.06.19

　　公開(公告)日2015.12.23

　　IPC分類號C02F103/22; C02F9/14

　　摘要

　　本實用新型公開了一種新型屠宰廢水處理系統，其特征在于：包括人工格柵(1)，再與回轉式機械格柵(2)連接，再與隔油沉淀池(3)連接，進入曝氣調節池(4)，再進入氣浮裝置(5)，氣浮裝置(5)與加藥裝置(13)連接，再與水解酸化池(6)連接，又與接觸氧化池(7)連接，進入沉淀池(8)，再與消毒池(9)連接，最后與機械過濾器(10)連接;氣浮裝置(5)和沉淀池(8)分別與污泥濃縮池(14)連接，污泥濃縮池(14)與污泥脫水機(15)連接，上清液回流至調節池。本實用新型有效處理屠宰廢水，減少疾病，增進健康;改善生態環境，系統產生的沼氣可回收用于照明、做飯、發電等。

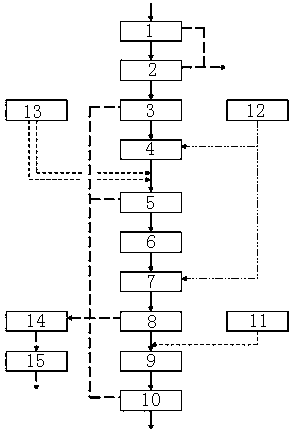

　　摘要附圖



　　權利要求書

　　1.一種新型屠宰廢水處理系統，其特征在于：包括人工格柵(1)，再與回轉式機械格柵(2)連接，再與隔油沉淀池(3)連接，進入曝氣調節池(4)，再進入氣浮裝置(5)，氣浮裝置(5)與加藥裝置(13)連接，再與水解酸化池(6)連接，又與接觸氧化池(7)連接，進入沉淀池(8)，再與消毒池(9)連接，最后與機械過濾器(10)連接;氣浮裝置(5)和沉淀池(8)分別與污泥濃縮池(14)連接，污泥濃縮池(14)與污泥脫水機(15)連接，上清液回流至調節池。

　　2.如權利要求1所述的新型屠宰廢水處理系統，其特征在于：所述氣浮裝置(5)由氣浮箱體、曝氣機、鏈?zhǔn)焦文嘞到y(tǒng)、浮渣收集和排出系統、溢流出水系統、電控系統、玻璃轉子流量計、回流管道組成。

　　3.如權利要求1所述的新型屠宰廢水處理系統，其特征在于：所述消毒池(9)與消毒裝置(11)連接。

　　4.如權利要求1所述的新型屠宰廢水處理系統，其特征在于：所述曝氣調節池(4)和接觸氧化池(7)分別與鼓風機(12)連接。

　　說明書

　　新型屠宰廢水處理系統

　　技術領域

　　本實用新型屬于環保領域污水處理裝置，具體地涉及一種新型屠宰廢水處理系統。

　　背景技術

　　屠宰廢水的主要來源是宰殺過程中排出的一系列廢水，廢水的主要特點是：懸浮物濃度大，有機污染物濃度高，在宰殺過程中排出一定量的血、毛、碎骨、糞便、腸及油脂等。這些含量的廢水直接外排，影響周圍居民的身體健康。

　　發明內容

　　本實用新型的目的在于提供一種新型屠宰廢水處理系統，有效處理屠宰廢水，減少疾病，增進健康;改善生態環境，系統產生的沼氣可回收用于照明、做飯、發電等，在利用廢物的同時，還能帶來經濟效益。

　　本實用新型的目的及解決其主要技術問題是采用以下技術方案來實現的：一種新型屠宰廢水處理系統，包括人工格柵，再與回轉式機械格柵連接，再與隔油沉淀池連接，進入曝氣調節池，再進入氣浮裝置，氣浮裝置與加藥裝置連接，再與水解酸化池連接，又與接觸氧化池連接，進入沉淀池，再與消毒池連接，最后與機械過濾器連接;氣浮裝置和沉淀池分別與污泥濃縮池連接，污泥濃縮池與污泥脫水機連接，上清液回流至調節池。

　　所述氣浮裝置由氣浮箱體、曝氣機、鏈?zhǔn)焦文嘞到y(tǒng)、浮渣收集和排出系統、溢流出水系統、電控系統、玻璃轉子流量計、回流管道組成。

　　所述消毒池與消毒裝置連接。

　　所述曝氣調節池和接觸氧化池分別與鼓風機連接。

　　本實用新型與現有技術相比具有明顯的優點和有益效果。由以上技術方案可知，本實用新型具有以下特點：

　　1)有效處理屠宰廢水，減少疾病，增進健康;

　　2)改善生態環境;

　　3)系統產生的沼氣可回收用于照明、做飯、發電等。
