申請日2015.06.19

　　公開(公告)日2015.12.23

　　IPC分類號E03F3/04; E03F7/00

　　摘要

　　本實用新型涉及一種用于污水排放的新型環保管道，包括排水管道、傳導管道、清理裝置和檢測裝置，所述傳導管道設置在排水管道上，所述傳導管道中設有傳送軌道，所述清理裝置包括第一驅動電機、第二驅動電機、若干驅動桿、連接桿、旋轉圓環和若干清理組件，該用于污水排放的新型環保管道通過檢測裝置對排水管道內壁的雜質層進行檢測，再通過清理裝置對排水管道內壁的雜質層進行處理，實現了自動化檢測與處理功能，提高了管道雜質處理能力;同時通過清理組件的可更換和耐久性，不僅提高了清理組件的工作壽命還降低了生產成本，提高了管道的實用性。

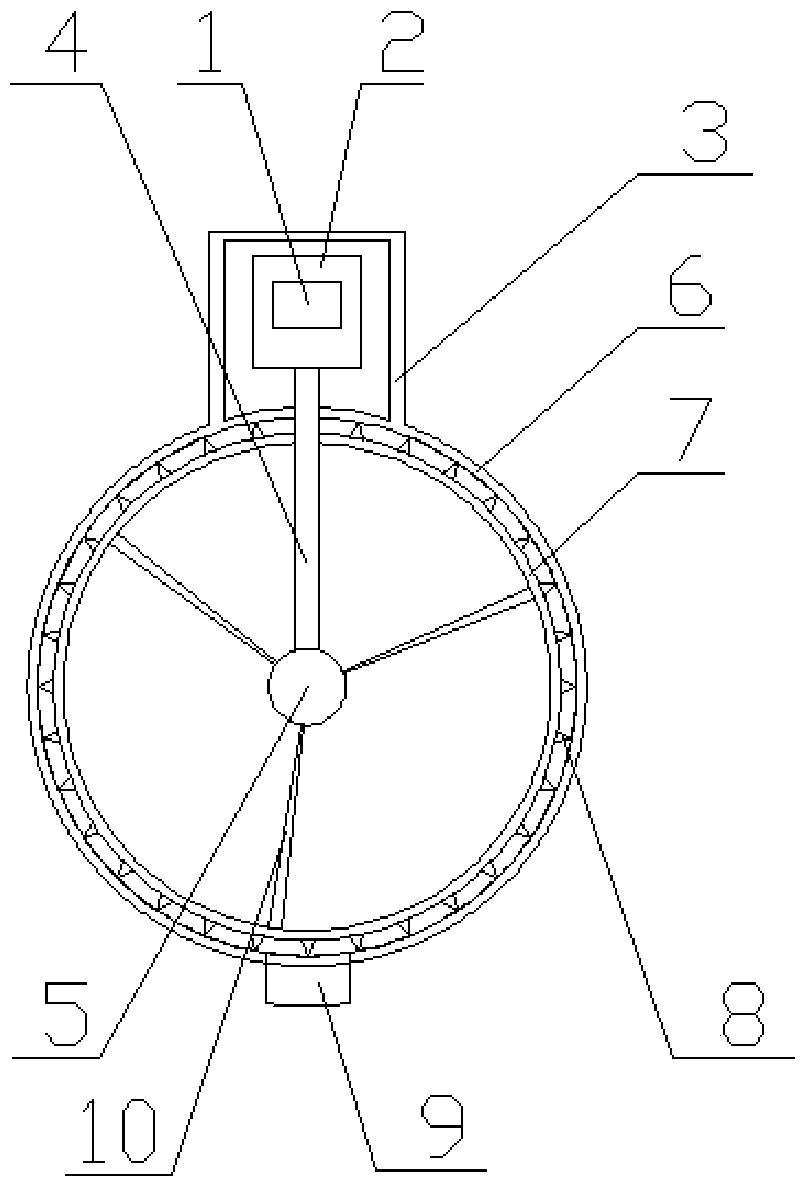

　　摘要附圖



　　權利要求書

　　1.一種用于污水排放的新型環保管道，其特征在于，包括排水管道(6)、 傳導管道(3)、清理裝置和檢測裝置(9)，所述傳導管道(3)設置在排水管道 (6)上，所述傳導管道(3)中設有傳送軌道(1)，所述清理裝置包括第一驅 動電機(2)、第二驅動電機(5)、若干驅動桿(10)、連接桿(4)、旋轉圓環(7) 和若干清理組件(8)，所述第一驅動電機(2)設置在傳送軌道(1)上，所述 第一驅動電機(2)通過連接桿(4)與第二驅動電機(5)傳動連接，所述第二 驅動電機(5)位于旋轉圓環(7)的圓心處，所述第二驅動電機(5)通過驅動 桿(10)與旋轉圓環(7)傳動連接，所述旋轉圓環(7)的中心軸線和排水管 道(6)的中心軸線在同一直線上，所述清理組件(8)沿著旋轉圓環(7)的外 周周向均勻設置;

　　所述清理組件(8)包括底座(81)、若干固定柱(82)和若干刀頭(83)， 所述底座(81)固定在旋轉圓環(7)的外側，所述固定柱(82)的數量和刀頭 (83)的數量相同且一一對應，所述固定柱(82)并排設置在底座(81)頂端， 所述刀頭(83)設置在固定柱(82)的頂部且與固定柱(82)螺栓固定連接;

　　所述檢測裝置(9)設置在排水管道(6)底部外側，且位于排水管道(6) 的兩端。

　　2.如權利要求1所述的用于污水排放的新型環保管道，其特征在于，所述 第一驅動電機(2)和第二驅動電機(5)均為密封伺服電機。

　　3.如權利要求1所述的用于污水排放的新型環保管道，其特征在于，所述 清理組件(8)的頂端到排水管道(6)的中心軸線處的距離等于排水管道(6) 的半徑。

　　4.如權利要求1所述的用于污水排放的新型環保管道，其特征在于，所述 刀頭(83)為金剛石刀頭。

　　說明書

　　一種用于污水排放的新型環保管道

　　技術領域

　　本實用新型涉及一種用于污水排放的新型環保管道。

　　背景技術

　　在我國，隨著經濟建設的快速發展，環境污染也越來越嚴重，環境污染帶 來的社會問題也隨之增多，所以人們對于環境污染也開始關注，開始對周邊環 境開始進行治理。

　　在現在很多工廠的污水排放管道中，都是直接采用簡單的管道傳輸，由于 污水中雜質比較多，所以往往會在管道中沉淀下來，從而堵塞管道。目前有少 數管道采用聲波對沉淀雜質進行處理，但是這樣方式造價高，不具有實用性。

　　實用新型內容

　　本實用新型要解決的技術問題是：為了克服現有技術處理雜質效率低且生 產成本高的不足，提供一種雜質處理效果高和生產成本低的用于污水排放的新 型環保管道。

　　本實用新型解決其技術問題所采用的技術方案是：一種用于污水排放的新 型環保管道，包括排水管道、傳導管道、清理裝置和檢測裝置，所述傳導管道 設置在排水管道上，所述傳導管道中設有傳送軌道，所述清理裝置包括第一驅 動電機、第二驅動電機、若干驅動桿、連接桿、旋轉圓環和若干清理組件，所 述第一驅動電機設置在傳送軌道上，所述第一驅動電機通過連接桿與第二驅動 電機傳動連接，所述第二驅動電機位于旋轉圓環的圓心處，所述第二驅動電機 通過驅動桿與旋轉圓環傳動連接，所述旋轉圓環的中心軸線和排水管道的中心 軸線在同一直線上，所述清理組件沿著旋轉圓環的外周周向均勻設置;

　　所述清理組件包括底座、若干固定柱和若干刀頭，所述底座固定在旋轉圓 環的外側，所述固定柱的數量和刀頭的數量相同且一一對應，所述固定柱并排 設置在底座頂端，所述刀頭設置在固定柱的頂部且與固定柱螺栓固定連接;

　　所述檢測裝置設置在排水管道底部外側，且位于排水管道的兩端。

　　作為優選，為了提高驅動電機的驅動精度和可靠性，所述第一驅動電機和 第二驅動電機均為密封伺服電機。

　　作為優選，為了提高清理組件的清理效率，所述清理組件的頂端到排水管 道的中心軸線處的距離等于排水管道的半徑。

　　作為優選，為了提高刀頭的使用壽命，所述刀頭為金剛石刀頭。

　　本實用新型的有益效果是，該用于污水排放的新型環保管道通過檢測裝置 對排水管道內壁的雜質層進行檢測，再通過清理裝置對排水管道內壁的雜質層 進行處理，實現了自動化檢測與處理功能，提高了管道雜質處理能力;同時通 過清理組件的可更換和耐久性，不僅提高了清理組件的工作壽命還降低了生產 成本，提高了管道的實用性。
