申請日2015.07.09

　　公開(公告)日2016.01.20

　　IPC分類號C02F11/00

　　摘要

　　本實用新型公開了一種污泥重復利用處理裝置，包括裝置體，裝置體頂端設置有進風管、進料管和出風管，出風管連接水墨除塵器，裝置體外表面設有太陽能聚光集熱器，裝置體頂端下表面設置有超聲波裝置，超聲波裝置下方為污泥烘干區，污泥烘干區通過管道連接碾碎裝置，碾碎裝置下方通過管道連接攪拌區，攪拌區內設有攪拌輥，攪拌區底部通過管道與發酵區連接，發酵區頂部設有加料管，發酵區底部設有出料管。本實用新型具結構簡單、造價便宜、節能環保、安全性高及污泥重復利用等特點。

　　權利要求書

　　1.一種污泥重復利用處理裝置，其特征在于：包括裝置體，裝置體頂端設置有進風管、進料管和出風管，出風管連接水墨除塵器，裝置體外表面設有太陽能聚光集熱器，裝置體頂端下表面設置有超聲波裝置，超聲波裝置下方為污泥烘干區，污泥烘干區通過管道連接碾碎裝置，碾碎裝置下方通過管道連接攪拌區，攪拌區內設有攪拌輥，攪拌區底部通過管道與發酵區連接，發酵區頂部設有加料管，發酵區底部設有出料管。

　　2.根據權利要求1所述的污泥重復利用處理裝置，其特征在于：所述裝置體內表面設有若干電加熱管。

　　3.根據權利要求1所述的污泥重復利用處理裝置，其特征在于：所述進風管處設有電磁閥。

　　4.根據權利要求1所述的污泥重復利用處理裝置，其特征在于：所述進風管連接鍋爐。

　　5.根據權利要求1所述的污泥重復利用處理裝置，其特征在于：所述攪拌輥與減速電機連接，減速電機由PLC控制器控制。

　　6.根據權利要求1所述的污泥重復利用處理裝置，其特征在于：所述發酵區對應的裝置體上開設有觀察口。

　　說明書

　　一種污泥重復利用處理裝置

　　技術領域

　　本實用新型涉及污泥處理技術，具體來說是一種污泥重復利用處理裝置。

　　背景技術

　　污水處理過程中，一般都采用生化處理，而生化處理會產生污泥。一般的污泥處理方法為焚燒法，即將污泥加入焚燒爐內進行焚燒，故現有技術會存在以下技術問題：

　　(1)、對環境造成污染;

　　(2)、能耗大，不節能環保;

　　(3)、污泥具有毒性，人體接觸后會有危險;

　　(4)、污泥不能重復再利用，特別是不能形成培植土。

　　實用新型內容

　　本實用新型的目的在于克服以上現有技術存在的不足，提供了一種結構簡單、造價便宜、節能環保、安全性高及污泥形成培植土的污泥重復利用處理裝置。

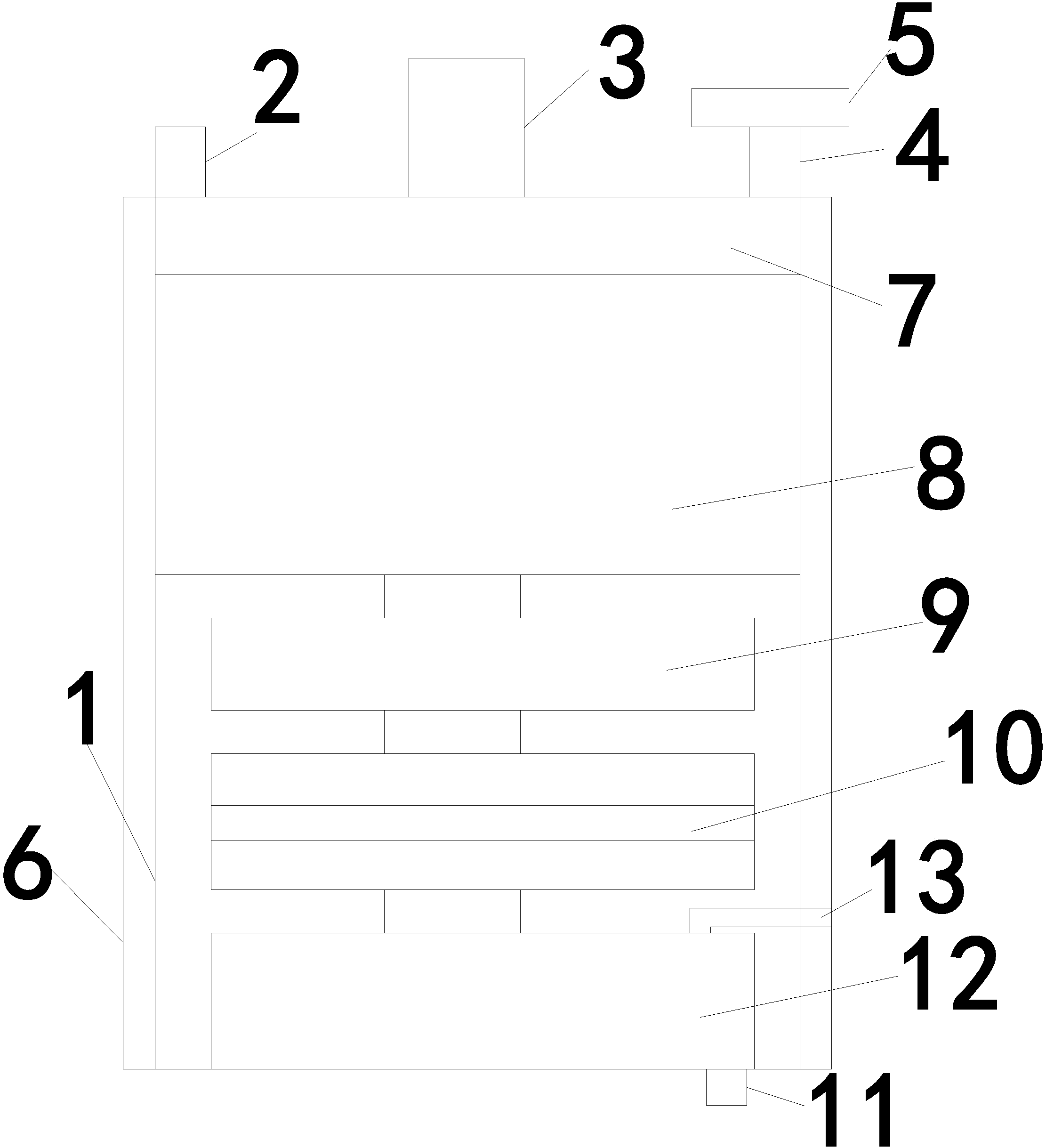

　　為了達到上述目的，本實用新型采用以下技術方案：一種污泥重復利用處理裝置，包括裝置體，裝置體頂端設置有進風管、進料管和出風管，出風管連接水墨除塵器，裝置體外表面設有太陽能聚光集熱器，裝置體頂端下表面設置有超聲波裝置，超聲波裝置下方為污泥烘干區，污泥烘干區通過管道連接碾碎裝置，碾碎裝置下方通過管道連接攪拌區，攪拌區內設有攪拌輥，攪拌區底部通過管道與發酵區連接，發酵區頂部設有加料管，發酵區底部設有出料管。

　　所述裝置體內表面設有若干電加熱管。

　　所述進風管處設有電磁閥。

　　所述進風管連接鍋爐。

　　所述攪拌輥與減速電機連接，減速電機由PLC控制器控制。

　　所述發酵區對應的裝置體上開設有觀察口。

　　本實用新型相對于現有技術，具有如下的優點及效果：

　　1、本實用新型包括裝置體，裝置體頂端設置有進風管、進料管和出風管，出風管連接水墨除塵器，裝置體外表面設有太陽能聚光集熱器，裝置體頂端下表面設置有超聲波裝置，超聲波裝置下方為污泥烘干區，污泥烘干區通過管道連接碾碎裝置，碾碎裝置下方通過管道連接攪拌區，攪拌區內設有攪拌輥，攪拌區底部通過管道與發酵區連接，發酵區頂部設有加料管，發酵區底部設有出料管，具有結構簡單、造價便宜、節能環保、安全性高及污泥重復利用等特點。

　　2、本實用新型設有太陽能聚光集熱器，能對污泥進行烘干處理，節能環保，超聲波裝置可以去除污泥中有害病菌，人體接觸后，不會產生危險，碾碎裝置為在加工利用做準備，攪拌區可以把污泥攪拌均勻，然后進入發酵區，發酵區內通過加料管加入配料，然后進行一定時間的發酵，形成培植土，有利于污泥的科學再利用。

　　3、本實用新型中的裝置體內表面設有若干電加熱管，當沒有太陽時，可以選擇電加熱，使用范圍廣，靈活性大。

　　4、本實用新型中進風管處設有電磁閥，可以根據實際需要進行開啟或關閉，保證使用效果。

　　5、本實用新型中進風管連接鍋爐，目的在于使用鍋爐內的熱風進行加熱，廢能再利用。

　　6、本實用新型中的攪拌輥與減速電機連接，減速電機由PLC控制器控制，自動化程度高。

　　7、發酵區對應的裝置體上開設有觀察口，有利于觀察發酵情況，簡單實用。
