申請日2015.07.16
公開(公告)日2017.01.25
IPC分類號C02F1/72; C02F101/30; C02F103/36
摘要
本發明涉及一種濕式催化氧化處理草甘膦廢水的方法。該濕式催化氧化方法采用兩種催化劑，分兩段在中溫中壓條件(反應溫度90～160℃，氧分壓0.1～1MPa)下進行濕式催化氧化反應。一段濕式催化氧化采用含氮多孔炭材料為催化劑，將廢水中的有機膦氧化為無機磷。然后進入二段濕式催化氧化反應器，在含氮多孔炭負載的貴金屬催化劑的作用下，將廢水中的甲醛、甲酸等有機物徹底氧化為二氧化碳和水。采用兩段濕式催化氧化反應，可有效提高貴金屬催化劑的壽命，有利于工業應用。本發明可極大減少草甘膦廢水的排放，將有效解決目前草甘膦企業面臨的主要難題。
權利要求書
1.一種濕式催化氧化法處理草甘膦母液膜濃縮淡液的方法，其特征在于：
草甘膦膜淡液首先經過含氮多孔炭催化劑的濕式催化氧化處理，即一段濕式催化氧化，將廢水中的有機膦轉化為無機磷;
一段氧化出水經負載型貴金屬催化劑的濕式催化氧化處理，即二段濕式催化氧化，將廢水中的有機物完全氧化為CO2和H2O;
兩段濕式催化氧化均在中溫中壓下進行，采用固定床反應器，空氣或氧氣為氧化劑，反應溫度為90～160℃，氧分壓為0.1～1MPa，液體空速為1～4h-1。
2.根據權利要求1所述的濕式催化氧化法處理草甘膦母液膜濃縮淡液的方法，其特征在于：氧化催化劑為含氮官能團的多孔炭材料，包括氮改性的活性炭、中孔炭或多級孔道炭材料或直接制備的含氮活性炭、中孔炭或多級孔道炭材料。
3.根據權利要求1所述的濕式催化氧化法處理草甘膦母液膜濃縮淡液的方法，其特征在于：權利要求1的二段濕式催化氧化催化劑為含氮多孔炭負載貴金屬和助劑的催化劑。
4.根據權利要求2所述的濕式催化氧化法處理草甘膦母液膜濃縮淡液的方法，其特征在于：權利要求2的一段濕式催化氧化催化劑為含氮官能團的多孔炭材料，含氮官能團為吡啶類氮、吡咯類氮或季氮，總氮含量為0.8～10%。
5.根據權利要求2所述的濕式催化氧化法處理草甘膦母液膜濃縮淡液的方法，其特征在于：權利要求2的多孔炭材料的氮改性方法為在600～1000℃，體積比為5～100%的氨氣氣氛下，處理經過或不經過氧化處理多孔炭材料，或浸漬有含氮化合物尿素、三聚氰胺或三聚氰胺聚合物的多孔炭材料。
6.根據權利要求2所述的濕式催化氧化法處理草甘膦母液膜濃縮淡液的方法，其特征在于：權利要求2的多孔炭材料在氮改性前經過或不經過氧化處理，其中氧化方法包括300～400℃空氣氧化、20～100℃臭氧氧化、5～15M硝酸氧化或5～15M雙氧水氧化。
7.根據權利要求3所述的濕式催化氧化法處理草甘膦母液膜濃縮淡液的方法，其特征在于：權利要求3的二段濕式催化氧化催化劑的載體為一段濕式催化氧化催化劑，而貴金屬選自鉑、鈀或釕，助劑選自鈰、鉍或錫。
8.根據權利要求3的濕式催化氧化法處理草甘膦母液膜濃縮淡液的方法，其特征在于：權利要求3的二段濕式催化氧化催化劑中，貴金屬負載量為載體質量的0.5～5.0%，助劑負載量為載體質量的0.1～20.0%。
9.一種權利要求3所述的的二段濕式催化氧化催化劑的制備方法，包括：通過浸漬法或沉積沉淀法在含氮多孔炭材料負載貴金屬及助劑的前驅體，經真空或氮?dú)鈿夥铡⑾∮袣怏w氣氛等惰性氣氛下100～150℃干燥后，在氫氣氣氛和200～800℃下進行還原處理，還原時間為60～600min。
說明書
一種濕式催化氧化處理草甘膦廢水的方法
技術領域
本發明屬于環保領域中的廢水處理及回用技術，具體來講就是采用中溫中壓濕式催化氧化技術處理草甘膦母液膜分離淡液，去除廢水中的草甘膦、甲醛和甲酸等污染物，然后經過脫氮脫磷后回用于草甘膦合成，實現廢水循環利用。
背景技術
草甘膦(N-(膦�；谆�)-甘氨酸)是一種高效、低毒、廣譜滅生性除草劑，是全球產量最大的單項農藥原藥和用量最大的除草劑。我國2013年產能約70萬噸，是全球最大草甘膦生產國，草甘膦也是我國最大的農藥出口品種。亞氨基二乙酸路線(IDA路線)具有生產成本低、工藝簡單和產率高等優點，是一種草甘膦綠色生產方法。該路線產能約25萬噸，占我國草甘膦總產能的30%以上。
IDA路線的關鍵技術是雙甘膦(N-(膦�；谆�)-亞氨基二乙酸)氧化制備草甘膦，我國主要采用活性炭催化劑催化氧化脫羧雙甘膦制備草甘膦：
其中甲酸通過甲醛氧化產生。結晶分離草甘膦之后產生草甘膦母液，即草甘膦廢水。廢水中的主要成分是草甘膦、甲醛和甲酸及少量的有機磷副產物。一般來說，生產每噸草甘膦原粉產生高濃度廢水約5噸以上，以年產15萬噸草甘膦計算，年產生草甘膦廢水約75萬噸以上。由于草甘膦行業三廢處理水平參差不齊，存在較多的問題，因此2013年中國環保部為進～步提升我國草甘膦行業污染防治水平，我部決定開展草甘膦(雙甘膦)生產企業環保核查工作。草甘膦行業的三廢處理，特別是廢水處理問題成為草甘膦企業持續發展的關鍵。
草甘膦母液的主要組成一般是：ω(草甘膦)≈1%，ω(甲醛)=1～5%，ω(甲酸)=0.2～5%和微量的有機膦副產物，如甲基草甘膦和(氨基甲基)膦酸等。對該廢水的處理一般情況下首先是回收廢水中的草甘膦，然后再進行廢水處理達標排放。草甘膦生產企業、環保公司及科研院所進行了大量研究，開發了各種草甘膦回收及廢水處理技術。
草甘膦廢水中的草甘膦回收技術包括吸附、離子交換、沉淀、蒸發濃縮和膜濃縮技術，其中在生產中應用的技術主要是膜濃縮蒸發濃縮法。
中國專利CN102583673B采用Fe3+和蒙脫石吸附廢水中的草甘膦，草甘膦去除率可達95%以上。其中蒙脫石投加量2～10g/L，三價鐵鹽投加量0.3～1g/L。
中國專利CN101648972B采用陰離子吸附樹脂，特別是弱堿性陰離子吸附樹脂，吸附分離草甘膦母液中的草甘膦，吸附草甘膦的樹脂通過堿性溶液進行再生。
中國專利CN102153584B提出采用樹脂吸附和脫附回收IDA法草甘膦母液中的草甘膦，吸附出水采用正壓蒸餾提濃得到37%甲醛水溶液。
中國專利CN100465111C采用加入鈣鹽、鎂鹽、鈣鹽溶液、鎂鹽溶液沉淀分離廢水中的草甘膦，草甘膦濾餅用無機酸處理后得到草甘膦溶液，草甘膦回收率達到95%。
中國專利CN101781331B采用氯化鈣沉淀分離草甘膦母液中的草甘膦，得到的草甘膦鈣中加入鹽酸溶液，草甘膦固體析出，過濾，得到草甘膦固體。
中國專利CN103523887A采用AlCl3在中性和30℃條件下沉淀分離草甘膦。
中國專利CN101613147A提出采用二價錳鹽沉淀草甘膦，草甘膦的沉淀回收率可達到96%以上。
中國專利CN102815677A采用向草甘膦廢水中加入氧化鈣、氧化鎂、氫氧化鈉中的一種或多種混合物，使形成的混合液呈堿性;加熱升溫至45～95℃，反應后產生含磷難溶于水的沉淀物及可生化廢水相。經固液分離出的沉淀物經高溫處理后得枸溶磷。廢水中的甲醛控制在200ppm以下，可生化性大幅度提升，經配水后可進入生化系統處理。
中國專利CN103351070A提出采用大孔樹脂吸附后加入CaCl2沉淀草甘膦，然后再用氫氧化鐵對少量的草甘膦進行絡合沉淀，最后用螯合樹脂對廢水中少量有機物進行吸附處理。
中國專利CN102924510A采用加入尿素處理草甘膦廢水，過濾得到固體緩釋尿素和草甘膦濾液。草甘膦濾液直接套用于草甘膦生產，緩釋尿素送至烘箱干燥，干燥處理后進行包裝。
吸附劑及離子交換劑容量較小，而廢水中其它成分如甲酸進一步降低了吸附或交換容量;同時草甘膦廢水中的草甘膦等含量高，一般在1%以上。這樣造成吸附法或離子交換法難以在生產中得到應用。而沉淀法不能使有機膦化合物有效分離，且過程中需要加入大量的酸、堿，進一步增加了廢水中的鹽濃度，影響下一步對甲醛的處理。而多效蒸發濃縮由于能耗較高，逐漸被納濾膜濃縮取代，在草甘膦企業中得到了越來越多的應用。
美國專利US2005003506A1首先提出采用納濾膜濃縮IDA路線草甘膦母液，經膜濃縮后草甘膦濃度約7%。
中國專利CN100371338C公開了先對草甘膦母液進行過濾處理，除去其中的固體成分，再選擇合適的超濾膜、納濾膜和反滲透膜進行逐級分離，及至提濃有效成分草甘膦。
中國專利CN101058586B公開了采用三級膜濃縮分離高含鹽草甘膦母液中草甘膦，膜濃縮液中草甘膦濃度可達約10%。
中國專利CN101525351B、CN101648755A針對IDA路線草甘膦母液，采用兩級膜分離濃縮得到5～15%草甘膦濃液，并結晶得到草甘膦原藥，而膜淡液通入NH3生成烏洛托品，經過膜分離得到5～40%的烏洛托品溶液。
中國專利CN103524554A公開了采用四級膜將草甘膦廢水中的草甘膦濃縮至5～10%，再采用機械蒸汽再壓縮技術(MVR)在40～50℃下低溫蒸發濃縮至20～30%，然后結晶得到草甘膦粉末，草甘膦回收率可達90%以上。膜淡液進行氨化脫除甲醛后進入廢水處理系統。
中國專利CN101348299B采用納濾膜濃縮IDA路線空氣氧化法草甘膦母液，得到濃度為5～15%草甘膦的膜濃液，采用Fenton法、尿素沉淀法和烏洛托品法等方法將膜淡液中甲醛濃度降低至0.3%以下。
中國專利CN101792464A提出將IDA法草甘膦母液經膜分離得含有草甘膦濃液進入下道工序取粉，淡液排放或收集利用。
中國專利CN101691382B提出處理IDA法草甘膦母液的集成方法：經過預處理進入膜濃縮裝置，得到草甘膦一次濃縮液;草甘膦一次濃縮液加堿，在蒸發器中進行蒸餾濃縮脫水，得到草甘膦二次濃縮液;草甘膦二次濃縮液加酸進行調解，常溫下結晶、過濾、水洗得到草甘膦固體，草甘膦固體經過重結晶得到草甘膦原藥。
中國專利CN101597306B采用三級鈉濾分離含NaCl草甘膦母液，得到草甘膦濃縮液和氯化鈉濃縮溶液。氯化鈉濃縮溶液通過光催化-化學氧化法處理，制備成鹵水，用作燒堿生產原料。
中國專利CN101659673B采用膜分離技術處理甘氨酸法草甘膦母液，濃液回至草甘膦生產過程中的結晶工段，淡液進行高效吸附處理，進一步回收利用草甘膦，吸附處理后的溶液經高效催化氧化處理，以回收純度較高的氯化鈉資源。
草甘膦廢水經過納濾膜濃縮后得到膜濃液和膜淡液。膜濃液中草甘膦濃度可達到7%左右，可經過蒸發進一步濃縮回收草甘膦，或直接回收草甘膦后進入膜處理系統。膜淡液中草甘膦濃度降低至1000mg/L以下，但甲醛濃度沒有變化，需要進行處理。一般采用甲醛與NH3反應生成烏洛托品或蒸發濃縮回收廢水中的甲醛。
中國專利CN101328182A采用向生產草甘膦的廢水中通入氨氣或加入氨水，調節廢水的酸堿度，使廢水中的草甘膦、甲醛和氨進行反應，然后將反應液進行蒸發濃縮、結晶過濾，得到濾餅為烏洛托品粗體，粗體通過溶解、脫色和重結晶，過濾干燥制得烏洛托品成品;濾液用硫酸中和后制成含硫銨的草甘膦水劑。
中國專利CN101591084B處理雙甘膦氧化草甘膦廢水，先加入堿調節pH值，然后采用膜集成方法進行濃縮分離，得到質量分?jǐn)?shù)為5～25%的甲酸鹽溶液和質量分?jǐn)?shù)為0.5～5%的甲醛水溶液，而甲醛水溶液則采用通入NH3回收烏洛托品。
中國專利CN101607876A通過蒸餾、氣提等方法將草甘膦母液中的甲醛蒸出，蒸出物為低濃度甲醛水溶液，然后通過精餾處理得到15～45%甲醛的濃縮液，濃甲醛水溶液再回用于草甘膦生產的縮合工序。
除了回收草甘膦廢水中的草甘膦，然后再進行烏洛托品法或精餾濃縮法回收廢水中的甲醛外，專利中還提出采用濕式氧化或濕式催化氧化處理技術，或者高級氧化技術、生化處理技術等技術組合直接處理草甘膦母液，處理后回收磷資源外，廢水達標排放或者進入生化處理系統處理后達標排放。
中國專利CN103864040A采用濕式空氣氧化，在240～320℃和6.0～15.0MPa下，將草甘膦母液中的有機磷化合物和亞磷酸氧化成為正磷酸根離子，出水冷卻結晶得到磷酸氫二鈉十二水合物晶體。但其出水COD高達10000mg/L以上。
中國專利CN102344209A采用Fe2+或Fe3+等均相催化劑，在160～250℃下，濕式催化氧化去除廢水中的COD(化學需氧量)，同時將各種有機磷和三價磷氧化為五價的正磷酸根后，投加鎂鹽和氨氮，和廢水中的磷酸根生成磷酸鎂銨沉淀，從而回氮和磷。草甘膦廢水經過以上工藝處理后，COD去除率可以達到70%以上，總磷去除率和回收率可以達到95%以上。
中國專利CN103663667A采用Cu2+、Fe3+、Co2+和Zn2+等均相催化劑在210～230℃，2～4MPa下進行濕式催化氧化預處理草甘膦廢水，將有機磷轉化為無機磷，經沉淀后除去，處理后廢水可進入生化系統進行處理。
中國專利CN102795734A采用氧化鋯氧化釔負載鈀多相催化劑濕式催化空氣氧化處理草甘膦母液，反應溫度為200～300℃，反應壓力為5～9MPa，反應后結晶分離，得到磷酸鹽和鹽的回收利用。
中國專利CN103288065A和CN103864040A采用二氧化鈦負載釕銠催化劑濕式催化氧化草甘膦母液，反應溫度為180～280℃，反應壓力為3～9MPa，將草甘膦母液中的有機磷化合物和亞磷酸氧化成為正磷酸根離子，氧化后廢水加入萃取液進行萃取操作和堿中心得到磷酸氫二鈉，萃取液精制后返回套用。
中國專利CN101671089通過采用調節pH值、催化氧化(Fenton法+次氯酸鈉)、鈣化除磷、三效蒸發結晶除氯化鈉等步驟，去除草甘膦生產廢水中的絕大部分氯化鈉和草甘膦，大幅降低COD值;預處理后的廢水可排入后續生化處理系統進行生化處理。
中國專利CN102627361A采用Fenton法處理草甘膦廢水，然后分別加入鈣鹽和亞鐵鹽沉淀去除磷，出水進入生化處理系統。
中國專利CN102173518B提出草甘膦廢水中總磷去除的處理方法，其包括堿水解和沉淀反應，F(xiàn)enton氧化反應，漂粉精催化氧化沉淀等工藝步驟。
采用Fenton法、次氯酸鈉和臭氧化等高級氧化方法的主要問題是費用高，而目前專利中提到的濕式催化氧化法采用均相或多相催化劑，均相催化劑回收困難，多相催化劑的活性穩定性專利中均未提及，這也是濕式催化氧化法工業應用的關鍵。從上述專利可知，反應溫度在200℃以上，壓力則要5MPa以上，才能對草甘膦廢水進行有效處理。由于廢水的腐蝕性，在高溫高壓下，需要采用昂貴的鈦材等來加工反應器，使得設備投資大。且處理后的廢水沒有回用的報道。
從以上專利中和從草甘膦企業交流中，我們認為IDA路線草甘膦生產宜采用無鹽工藝，這樣廢水中不含鹽，不但可以提高草甘膦干粉收率，同時也降低了廢水處理難度。采用該工藝的草甘膦廢水中只有草甘膦、甲醛、甲酸和微量的其它有機膦副產物。該廢水中草甘膦濃度一般約1%，采用膜進行濃縮是一種有效的方法，能耗低，干粉純度高，實現了資源化回收利用，是一條值得推廣的技術。2010年工信部將膜技術列入“農藥行業清潔生產技術推行方案征求意見稿”中進行推廣，該技術在草甘膦企業得到了廣泛應用。但膜法產生的淡液則需要有效的處理方法。目前采用的烏洛托品法和蒸發濃縮法由于甲醛濃度低勢必造成濃縮的費用較高，另外烏洛托品雜質問題和殘余廢水仍然需要進入生化系統進一步處理。
草甘膦廢水經過膜濃縮后的淡液中草甘膦含量小于1000mg/L，甲醛和甲酸與草甘膦母液基本相同，根據雙甘膦濃度不同，甲醛含量范圍為1～5%。美國專利US5606107和US6797184表明，采用活性炭負載貴金屬或貴金屬和過度金屬氧化物催化劑，在50～170℃下，濕式催化氧化的甲醛去除率>90%，COD去除率達到90%以上�？梢�，在中溫中壓條件下，貴金屬催化劑濕式催化氧化是可以有效地氧化廢水中的甲醛和甲酸。在中溫中壓條件下處理草甘膦廢水，將降低對設備和催化劑的要求，有利于濕式催化氧化技術在草甘膦廢水處理中的推廣和應用。如果進一步提高甲醛和COD的去除率，除去氧化出水中的磷后則可以回用于草甘膦合成，實現廢水的循環利用。
但我們的研究(魏日出;陳洪林;張小明，濕式催化氧化處理含高濃度甲醛的草甘膦廢水.分子催化2013，27(4)，323-332)表明，草甘膦廢水中的草甘膦等有機膦會造成催化劑失活。中溫中壓濕式催化氧化處理草甘膦膜淡液需要進一步的研究工作，以實現催化劑活性高且穩定，同時處理出水可回用于草甘膦合成。由于中溫中壓濕式催化氧化處理草甘膦廢水技術具有較好的應用價值，因此該技術的開發具有重要意義。
從以上專利和文獻可知，草甘膦母液處理之后沒有回用于雙甘膦氧化合成草甘膦工藝過程，一般是進入廢水處理系統后達標排放。在公開發表的專利及文獻中，沒有發現通過改性活性炭催化劑在中溫中壓條件下進行一段濕式催化氧化將廢水中的草甘膦等有機膦轉化為正磷酸，并通過改性活性炭負載貴金屬或貴金屬和金屬氧化物催化劑在中溫中壓條件下濕式催化氧化處理一段氧化出水，二段氧化出水經除磷后回用于草甘膦合成。
發明內容

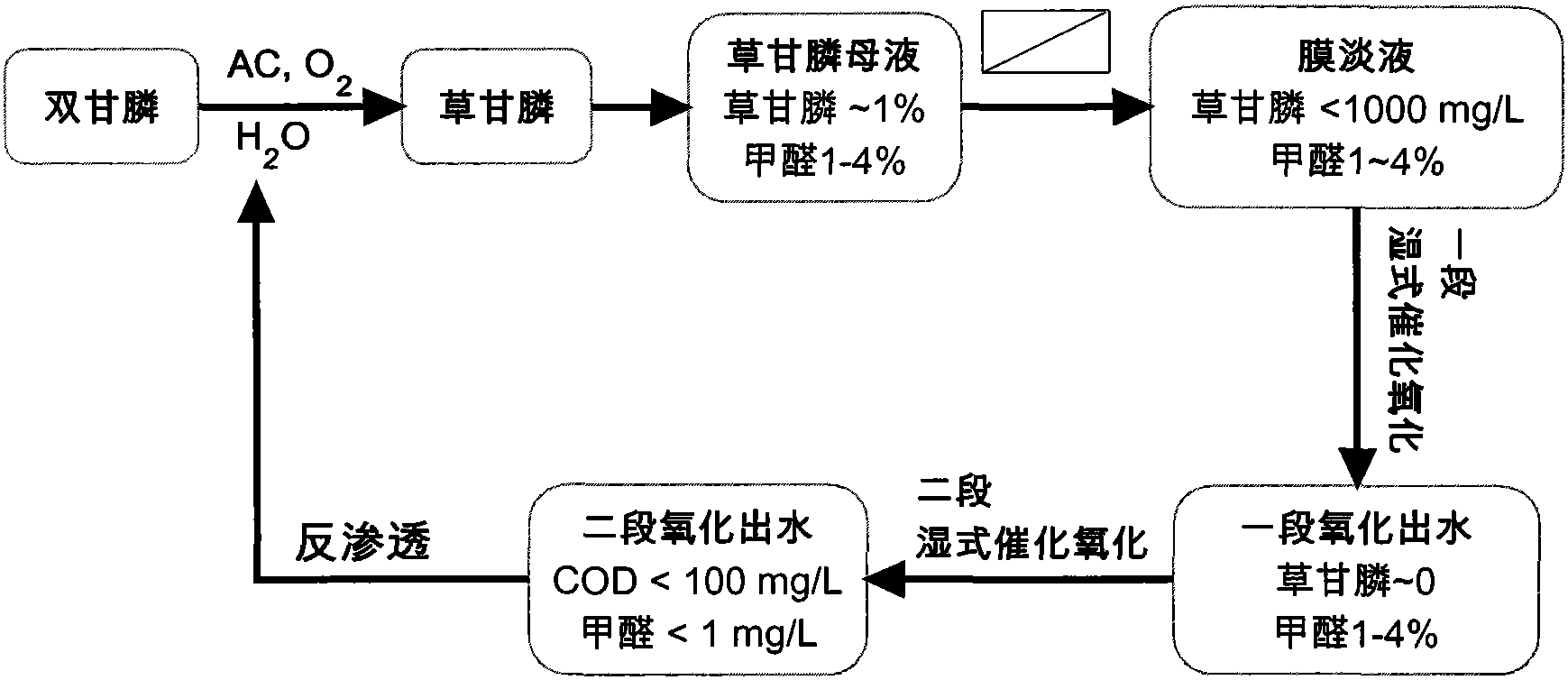

本發明的目的在于提供一種IDA路線草甘膦母液膜濃縮淡液處理及回用于草甘膦生產過程的技術。該技術采用兩段中溫中壓濕式催化氧化處理草甘膦母液膜淡液，將母液中的草甘膦等有機膦轉化為無機磷，甲醛和甲酸等有機物徹底氧化為CO2和H2O，COD去除率達到99%以上，甲醛濃度小于0.5mg/L。由于濕式催化氧化不加酸、堿，不引入新的雜質，該濕式催化氧化處理后出水經過除磷后可回用于雙甘膦空氣氧化合成草甘膦過程。經過本發明提供的催化劑和濕式催化氧化工藝，草甘膦膜淡液處理后既可以達到排放標準，也可回用于草甘膦合成。通過回用，實現了雙甘膦空氣氧化制備草甘膦過程的清潔生產，其工藝流程圖如圖1所示。
本發明采用兩段濕式催化氧化處理草甘膦膜淡液，兩段采用的催化劑及去除目標物質不同。一段催化劑采用含氮多孔炭材料，主要的反應是將草甘膦等有機膦氧化分解為無機磷。一段濕式催化氧化反應條件為：反應溫度為90～160℃，氧氣分壓為0.1～1.0MPa，液體空速LHSV為1～4h-1。二段催化劑為含氮多孔炭材料負載貴金屬和助劑的催化劑，主要的反應是將甲醛和甲酸等有機物徹底氧化為CO2和H2O。二段濕式催化氧化反應條件為：溫度為90～160℃，氧氣分壓為0.1～1.0MPa，液體空速LHSV為1～4h-1。草甘膦膜淡液兩段濕式催化氧化工藝流程圖如圖2所示。
由于草甘膦膜淡液中含有草甘膦等有機膦化合物，它們的存在會造成金屬或金屬氧化物催化劑流失，從而造成催化劑失活。因此為了保持催化劑的穩定性，而這對于濕式催化氧化的工業應用尤其重要，首先需要去除草甘膦膜淡液中的草甘膦等有機膦化合物。納濾膜濃縮草甘膦母液，所產生的淡液中仍然含有幾百mg/L的草甘膦。這些微量的草甘膦可以采用前面專利中提到的離子交換吸附樹脂吸附除去，盡管去除效果好，但樹脂很容易飽和，無法達到工業應用的要求。其它方法如沉淀法則效果有限，達不到保持催化劑穩定性的要求，因此需要采用其它方法。
在碳材料中引入氮，通過活化碳表面化學吸附的氧分子(Pollak，E.;Salitra，G.;Soffer，A.;Aurbach D.，On the reaction of oxygen with nitrogen-containing and nitrogen-free carbons.Carbon 2006，44(15)，3302-3307)，可極大提高碳材料的催化氧化活性，如雙甘膦空氣氧化法制備草甘膦(Pinel，C.;Landrivon，E.;Lini，H.;Gallezot，P.，Effect ofthe nature of carboncatalysts on glyphosate synthesis.J.Catal.1999，182(2)，515-519)，濕式催化氧化處理含酚廢水(中國專利CN102372357A)。
雖然引入氮元素提高多孔炭材料的催化氧化活性的機理還不是很清楚，但本發明中一段濕式催化氧化催化劑采用氮改性的活性炭、中孔炭或多級孔道炭材料等或直接制備的含氮活性炭、中孔炭或多級孔道炭材料等。
通過以下改性方法在多孔炭材料中引入氮，極大提高了多孔炭濕式催化氧化草甘膦膜淡液中有機膦的活性：(1)在含氨氣氣氛下高溫處理活性炭原料;(2)在含氨和水蒸氣氣氛下高溫處理活性炭原料;(3)在含氨氣氣氛下高溫處理吸附有尿素等高含氮化合物的活性炭;(4)在氨和水蒸氣氣氛下高溫處理吸附有尿素等高含氮化合物的活性炭。在適當?shù)臈l件下，采用上述方法制備的改性含氮活性炭濕式催化氧化預處理草甘膦膜淡液，處理出水中的草甘膦完全除去，85%以上的有機膦氧化為正磷酸根，達到了二段氧化進水的要求。
所述的高溫處理溫度為600～1000℃。
所述的高溫處理時間為60～720min。
所述的水蒸氣氣氛為5～30%水蒸氣氣氛。
所述的活性炭原料高溫處理前負載的高含氮化合物質量百分含量為0.8～10%，其中高含氮化合物為尿素、三聚氰胺或三聚氰胺聚合物。
所采用的多孔炭材料包括商品活性炭或中孔炭或多級孔道炭材料。
也可將采購的活性炭進行氧化處理，在活性炭表面引入更多的含氧官能團，然后再引入氮。氧化方法為該領域?qū)I(yè)人員熟知的方法，如水熱氧化，空氣氧化，雙氧水氧化和臭氧氧化等。
本發明所述的含氮活性炭除了用于草甘膦膜淡液濕式催化氧化外，也可用于其它催化氧化反應，如催化臭氧化、催化雙氧水氧化和濕式催化氧化處理含酚廢水。如用于濕式催化氧化處理苯酚水溶液，與未處理活性炭相比，苯酚去除率提高從12%提高到78%，COD去除率從11%提高到59%(反應條件為：Cphenol=1000mg/L，T=160℃，PO2=0.2MPa，pH=6.8，LHSV=4h-1)�？梢�，采用含氮多孔炭材料顯著提高了催化氧化活性。當然，該含氮多孔炭也可用作吸附劑或者催化劑載體，如本發明第二段濕式催化氧化催化劑就是采用一段催化劑為載體，通過負載活性組分(如貴金屬或和助劑)來制備。
采用上述方法制備的催化劑，在反應溫度為90～160℃，氧氣分壓為0.1～1.0MPa，液體空速LHSV為1～4h-1的條件下，可將IDA路線草甘膦膜淡液中的草甘膦去除，去除率達90%以上，90%以上的有機膦轉化為正磷酸。經過處理后水中的有機膦含量大大降低，一般小于10mg/L以下，達到二段濕式催化氧化進水要求。
經過一段濕式催化氧化處理后，草甘膦膜淡液中的草甘膦等有機膦90%以上轉化為無機磷，基本消除了廢水中的有機膦對貴金屬催化劑活性和穩定性的影響。由于廢水中仍然殘留了少量的有機膦，二段氧化催化劑自身的性能需要進一步提高。因?yàn)樵谘趸瘲l件下，一些貴金屬被氧化成更易溶的形式，且草甘膦都作為配體使貴金屬溶解，導致貴金屬進入反應溶液而損失(歐洲專利EP1716923)。
中國專利CN1279048C和美國專利US6417133，US6586621在制備貴金屬草甘膦催化劑時，通過添加促進劑，提高炭載貴金屬催化劑在酸性氧化環境中和在溶解貴金屬的溶劑、反應物、中間產物、或產物存在下的耐貴金屬瀝濾性。添加促進劑，可增加催化劑的選擇性、活性和/或穩定性，降低貴金屬的瀝濾。合適的促進劑為鉍、鐵、錫和鈦，最好為錫和鐵，或者兩者，加量為0.2～1.5%。
可見，流失是造成催化劑失活的重要原因，而貴金屬流失主要是金屬態貴金屬在氧化條件下被氧化為離子態，其易與草甘膦等有機膦生成絡合物。要避免貴金屬的流失，除了采用添加促進劑的方法外，本發明中提出采用以下方法來減小貴金屬的流失：(1)提高載體與貴金屬顆粒間的相互作用力;(2)載體上的電子向貴金屬顆粒轉移，從而使貴金屬保持在金屬態。本發明中采用活性炭作為載體，活性炭通過表面化學改性，引起含氮官能團，特別是吡啶和吡咯類官能團，它們能增強貴金屬顆粒與載體的相互作用力(Muhich，C.L.;Westcott，J.Y.;Morris，T.C.;Weimer，A.W.;Musgrave，C.B.，The effect of N and B doping ongraphene and the adsorption and migration behavior of Pt atoms.J.Phys.Chem.C 2013，117(20)，10523-10535)，提高貴金屬的分散性，同時也提高了催化劑的活性。而且，吡啶和吡咯類含氮官能團中的多余電子可以轉移到貴金屬上，從而使得催化劑中的貴金屬顆粒保持在金屬態，減少貴金屬通過與草甘膦等有機膦絡合而流失。
因此本發明中二段濕式催化氧化催化劑的載體采用含氮多孔炭材料，即本發明中一段濕式催化氧化催化劑。
本發明中負載貴金屬或者助劑的方法為本專業人員熟知的浸漬法或沉積沉淀法，然后在真空或惰性氣氛下進行干燥，最后在氫氣氣氛下進行還原，即得到本發明的催化劑。
本發明二段濕式催化氧化催化劑中的貴金屬為鉑、鈀或釕，優選的為鉑，負載量為載體質量的0.5～5.0%。
貴金屬的前驅體為貴金屬的鹵化物或者胺配合物，以鉑為例，如H2PtCl6、[Pt(NH3)]4Cl2和Pt(NH3)2Cl2。
本發明二段濕式催化氧化催化劑中的助劑為鈰、鉍和錫鈰、鉍和錫，負載量為0.1～20%。
該助劑的前驅體為硝酸鹽，以鈰為例，如Ce(NO3)3。
負載金屬或助劑前驅體后的含氮改性活性炭在真空或惰性氣氛下進行干燥，干燥溫度為100～150℃。
干燥后的負載有貴金屬和助劑的多孔炭在氫氣氣氛下進行還原，還原溫度為200～800℃。
還原氫氣氣氛中氫氣體積百分含量為5～30%，其它組分為惰性氣體，如氮?dú)�、氦氣或氬氣�?/P>
采用本發明制備的二段濕式催化氧化催化劑，在處理草甘膦廢水時具有比不含氮多孔炭制備的催化劑更好的濕式催化氧化活性和穩定性。
