申請日2015.07.16

　　公開(公告)日2016.01.20

　　IPC分類號C02F9/10

　　摘要

　　石油廢水處理裝置，屬于石油環保技術領域。本實用新型的技術方案是：包括主體，其特征是在主體下側設有抽風箱，抽風箱前側設有進氣孔，抽風箱右側設有沉淀池，沉淀池前側設有沉淀物出口，沉淀物出口內設有沉淀物排放管，沉淀物排放管上設有控制開關，控制開關上側設有開關轉輪，主體前側設有石油排放口，石油排放口內設有石油排放管，主體上側設有反應溶液儲存箱，反應溶液儲存箱上設有溶液加入口，溶液加入口左側設有橡膠塞固定片，橡膠塞固定片通過固定線與橡膠塞連接。本實用新型功能齊全，使用方便，在對石油廢水進行處理時，操作簡便，智能準確，快速有效，減輕了工作人員的工作難度。

　　權利要求書

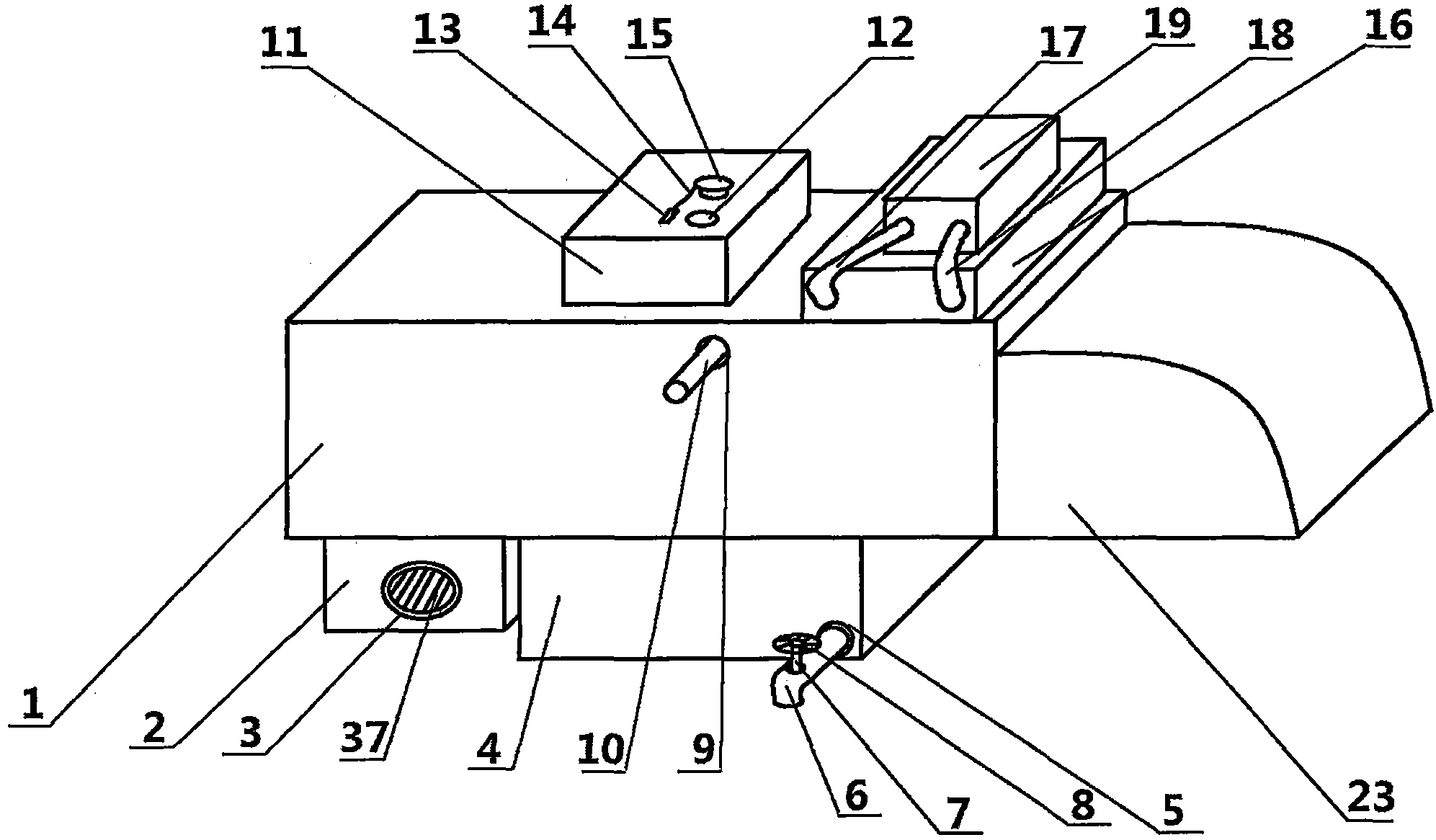

　　1.石油廢水處理裝置，包括主體(1)，其特征是：在主體(1) 下側設有抽風箱(2)，抽風箱(2)前側設有進氣孔(3)，抽風箱(2) 右側設有沉淀池(4)，沉淀池(4)前側設有沉淀物出口(5)，沉淀物出口(5)內設有沉淀物排放管(6)，沉淀物排放管(6)上設有控制開關(7)，控制開關(7)上側設有開關轉輪(8)，主體(1)前側設有石油排放口(9)，石油排放口(9)內設有石油排放管(10)，主體(1)上側設有反應溶液儲存箱(11)，反應溶液儲存箱(11)上設有溶液加入口(12)，溶液加入口(12)左側設有橡膠塞固定片(13)，橡膠塞固定片(13)通過固定線(14)與橡膠塞(15)連接，反應溶液儲存箱(11)右側設有冷凝箱(16)，冷凝箱(16)前側設有溫水管(17)，溫水管(17)右側設有冷水管(18)，冷凝箱(16)通過溫水管(17)和冷水管(18)與制冷器(19)連接，冷凝箱(16)內設有冷凝板(20)，冷凝板(20)右下側設有收集口(21)，收集口(21) 與冷凝水回收管(22)連接，主體(1)右側設有出水筒(23)，主體 (1)左側設有進水口(24)，進水口(24)上設有旋轉接頭(25)，旋轉接頭(25)與進水管(26)連接，旋轉接頭(25)上設有旋轉手柄(27)，旋轉手柄(27)上設有保護套(28)，主體(1)內設有油水分離膜(29)，油水分離膜(29)左側設有氣體攪拌口(30)，油水分離膜(29)右側設有安裝擋板(31)，安裝擋板(31)上側設有蒸餾箱(32)，蒸餾箱(32)上設有電熱絲(33)，安裝擋板(31)下側設有沉淀池安裝口(34)，沉淀池安裝口(34)右側設有過濾網支架 (35)，過濾網支架(35)上設有過濾網(36)。

　　2.根據權利要求1所述石油廢水處理裝置，其特征在于：所述進氣孔(3)內設有防塵罩(37)。

　　3.根據權利要求1所述石油廢水處理裝置，其特征在于：所述冷凝板(20)下側設有收集板(38)。

　　4.根據權利要求1所述石油廢水處理裝置，其特征在于：所述保護套(28)上設有防滑螺紋(39)。

　　說明書

　　石油廢水處理裝置

　　技術領域：本實用新型屬于石油環保技術領域，具體地講是一種石油廢水處理裝置。

　　背景技術：工作人員在對石油廢水進行處理時，需要用到廢水處理裝置，傳統廢水處理裝置結構復雜，造價較高，而且體積巨大，往往需要占用大面積土地進行放置，且不能夠自由移動，因此不能夠很好的滿足工作人員在對石油廢水進行處理時的多種必要要求，從而給工作人員帶來了極大的工作難度。

　　發明內容：本實用新型的目的是提供一種在對石油廢水進行處理時，快速有效，智能準確，使用方便的石油廢水處理裝置。

　　本實用新型的技術方案是：包括主體，其特征是在主體下側設有抽風箱，抽風箱前側設有進氣孔，抽風箱右側設有沉淀池，沉淀池前側設有沉淀物出口，沉淀物出口內設有沉淀物排放管，沉淀物排放管上設有控制開關，控制開關上側設有開關轉輪，主體前側設有石油排放口，石油排放口內設有石油排放管，主體上側設有反應溶液儲存箱，反應溶液儲存箱上設有溶液加入口，溶液加入口左側設有橡膠塞固定片，橡膠塞固定片通過固定線與橡膠塞連接，反應溶液儲存箱右側設有冷凝箱，冷凝箱前側設有溫水管，溫水管右側設有冷水管，冷凝箱通過溫水管和冷水管與制冷器連接，冷凝箱內設有冷凝板，冷凝板右下側設有收集口，收集口與冷凝水回收管連接，主體右側設有出水筒，主體左側設有進水口，進水口上設有旋轉接頭，旋轉接頭與進水管連接，旋轉接頭上設有旋轉手柄，旋轉手柄上設有保護套，主體內設有油水分離膜，油水分離膜左側設有氣體攪拌口，油水分離膜右側設有安裝擋板，安裝擋板上側設有蒸餾箱，蒸餾箱上設有電熱絲，安裝擋板下側設有沉淀池安裝口，沉淀池安裝口右側設有過濾網支架，過濾網支架上設有過濾網。

　　作為優選，所述進氣孔內設有防塵罩。

　　作為優選，所述冷凝板下側設有收集板。

　　作為優選，所述保護套上設有防滑螺紋。

　　本實用新型的有益效果是：本實用新型功能齊全，使用方便，在對石油廢水進行處理時，操作簡便，智能準確，快速有效，減輕了工作人員的工作難度。
