申請日2015.07.16

　　公開(公告)日2015.12.23

　　IPC分類號C02F1/04

　　摘要

　　本發明涉及一種處理垃圾滲濾液的裝置及方法，包括增濕、去濕、熱泵三個體系。將預處理的垃圾滲濾液泵入增濕塔頂部，經液體分布器噴淋到填料表面與塔底進入的空氣逆流直接接觸空氣增濕。濕空氣進入熱泵體系中的蒸發器，蒸發器中的冷媒吸收水汽中的熱量，水汽冷凝排出。吸收熱量汽化的冷媒流經壓縮機在冷凝器中將攜帶的熱量加熱儲液裝置中的滲濾液。與現有的方法相比具有裝置簡單、流程短、易操作;能有效減緩設備的腐蝕結垢;適應性強：不受垃圾滲濾液年限、外界降水、可生化能力等因素的限制;節約能源;出水水質容易達到排放的要求等優點。

　　權利要求書

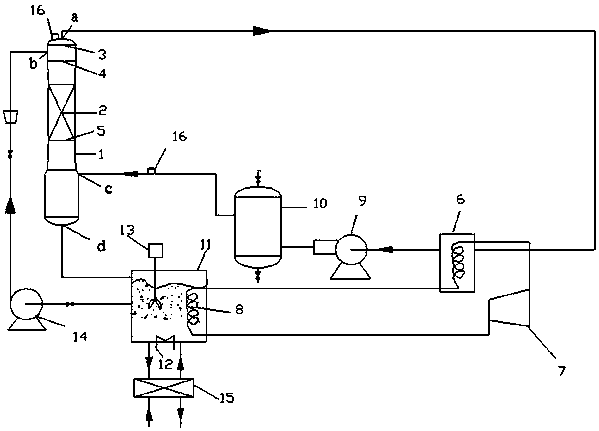

　　1.一種處理垃圾滲濾液的裝置，其特征在于：包括增濕體系、熱泵體系、風機(9)、儲液裝置(11)、加熱裝置(12)、水泵(14);

　　所述的增濕體系包括增濕塔(1)，增濕塔(1)頂部設有氣體出口，上部設有液體入口，下部設有氣體入口，底部設有濃縮液出口，增濕塔(1)內頂部設有除沫器(3)，除沫器(3)下方設有液體分布器(4)，增濕塔(1)中部裝有填料(2)，填料下方通過支撐鋼架(5)進行支撐;

　　所述的熱泵體系包括蒸發器(6)、壓縮機(7)、冷凝器(8)，蒸發器(6)、壓縮機(7)、冷凝器(8)通過冷媒管循環相連;蒸發器(6)與氣體出口通過氣體管道相連;

　　所述的儲液裝置(11)用于存儲垃圾滲濾液，濃縮液出口與儲液裝置(11)相連，儲液裝置(11)內設有冷凝器(8);

　　所述的加熱裝置(12)用于加熱垃圾滲濾液;

　　所述的水泵(14)用于將加熱后的垃圾滲濾液輸送增濕塔(1)的液體入口;

　　所述的風機(9)用于將經過蒸發器(6)去濕后的干空氣輸送至增濕塔(1)下部的氣體入口，并將增濕塔(1)內部的空氣循環回蒸發器(6)進行去濕。

　　2.如權利要求1所述的處理垃圾滲濾液的裝置，其特征在于：所述的儲液裝置(11)中設有攪拌器(13)，用于使儲液裝置(11)中的垃圾滲濾液混合均勻，加快冷凝器(8)與垃圾滲濾液間的熱傳遞速率。

　　3.如權利要求1所述的處理垃圾滲濾液的裝置，其特征在于：所述的風機(9)與增濕塔(1)間的氣體管道上還設有緩沖罐(10)，用于穩定氣體流速。

　　4.如權利要求1所述的處理垃圾滲濾液的裝置，其特征在于：所述的風機(9)與增濕塔(1)間的氣體管道上及增濕塔(1)的氣體出口處設有溫濕度儀(16)。

　　5.如權利要求1所述的處理垃圾滲濾液的裝置，其特征在于：所述的儲液裝置(11)的進口和出口均與換熱器(15)相連，用于排出系統的濃縮的垃圾滲濾液與進入系統的新鮮垃圾滲濾液之間進行換熱。

　　6.根據權利要求1所述的處理垃圾滲濾液的裝置，其特征在于：所述的增濕塔(1)內填料(2)為規整填料或散裝填料，規整填料包括但不限于板波紋填料、絲網波紋填料或網孔柵格填料，散裝填料包括但不限于鮑爾環、拉西環或馬鞍環。

　　7.根據權利要求1所述的處理垃圾滲濾液的裝置，其特征在于：所述的增濕塔(1)為填料塔或板式塔;所述的換熱器(15)為板式換熱器、管殼式換熱器;所述的加熱裝置(12)的加熱方式為太陽能加熱、發電場廢氣加熱、填埋場產生的甲烷等氣體燃燒加熱或電加熱。

　　8.一種使用如權利要求1所述的裝置處理垃圾滲濾液的方法，其特征在于包括如下步驟：

　　1)垃圾滲濾液在換熱器中與排出系統的濃縮液換熱后，引入儲液裝置并加熱后泵入增濕塔頂部，經增濕塔塔頂?shù)囊后w分布器噴淋到填料的表面，并與塔底進入的自下而上的載氣逆流直接接觸，使載氣增濕;

　　2)增濕后的載氣攜帶水汽進入熱泵體系中的蒸發器，蒸發器中的冷媒對水汽中攜帶的潛熱進行回收，水汽冷凝排出，冷媒吸收熱量后汽化，除去水分的干燥載氣重新輸入增濕塔底部，完成一個循環;

　　3)吸收熱量汽化的冷媒流經壓縮機在冷凝器中將攜帶的熱量釋放，用于加熱儲液裝置中的滲濾液。

　　9.根據權利要求8所述的處理垃圾滲濾液的方法，其特征在于：滲濾液在儲液裝置內加熱到60℃-100℃后再泵入增濕塔;儲液裝置中用攪拌器不斷攪拌，使儲液裝置中的垃圾滲濾液混合均勻，加快冷凝器與垃圾滲濾液間的熱傳遞速率;除去水分的干燥載氣重新輸入增濕塔底部的過程中在氣體管道上設置緩沖罐，穩定氣體流速，同時此段氣體管道上及增濕塔的氣體出口處設有溫濕度儀，監測垃圾滲濾液處理過程中的氣體的溫度和濕度。

　　10.根據權利要求9所述的處理垃圾滲濾液的方法，其特征在于：所述的增濕塔內部填充板波紋填料，以增加垃圾滲濾液與自下而上的載氣間的接觸面積，加速氣液相之間的傳質傳熱速率。

　　說明書

　　一種處理垃圾滲濾液的方法及裝置

　　技術領域

　　本發明涉及垃圾滲濾液處理技術領域，具體提供一種處理垃圾滲濾液的方法及裝置。

　　背景技術

　　垃圾在堆放填埋處理過程中，由于厭氧發酵、有機物分解、降水的淋溶和沖刷、地下水浸泡等原因,產生多種代謝物質和水分,形成了含高濃度懸浮物和高濃度有機或無機成分的垃圾滲濾液。滲濾液中含有大量的有機物、重金屬和高濃度的有機物質，氨氮的含量高，會對大氣、河流、地下水、地表水、土壤體等產生嚴重的污染。

　　垃圾滲濾液難于處理的根本原因是含有難以生物降解的腐殖酸和高濃度的氨氮，處理這兩類物質的方法不是處理效果不好，就是處理的費用較高。目前大部分的垃圾滲濾液處理工藝都存在以下兩方面的問題：處理成本較經濟的工藝，其處理效果上不能達到標準要求，例如生物法處理，投資及運行的費用均較低，但一般情況下處理后出水的水質不能達標;在技術上能處理達標的工藝，其經濟性通常較差，例如膜處理，投資及運行的費用均較高，并且還需要進一步處理原液的濃縮液，更有活性炭吸附和化學氧化工藝處理垃圾滲濾液的運行成本基本上無法承擔。

　　蒸發工藝是一種傳統的技術工藝，廣泛應用于高濃度的有機廢水和無機鹽廢水脫鹽處理，由于垃圾滲濾液處理的難度大，在國外，也經常被用于滲濾液的處理。一般來說，蒸發可分為多效蒸發、多效閃蒸、多效射流蒸發、以及機械蒸汽壓縮蒸發等。以上所述的蒸發方法都需要蒸汽作為蒸發的熱媒體，加熱溫度高，大部分屬于間接傳熱，設備容易產生結垢腐蝕，能耗也比較大，成本高。并且現有的蒸發方法出水水質中氨氮的含量比較高，冷凝水仍需要進一步的處理。

　　發明內容

　　本發明的目的在于解決現有技術中存在的不足，并提供一種處理垃圾滲濾液的裝置及方法。為達到上述目的，本發明采用的技術方案為：

　　一種處理垃圾滲濾液的裝置，包括增濕體系、熱泵體系、風機、儲液裝置、加熱裝置、水泵;

　　所述的增濕體系包括增濕塔，增濕塔頂部設有氣體出口，上部設有液體入口，下部設有氣體入口，底部設有濃縮液出口，增濕塔內頂部設有除沫器，除沫器下方設有液體分布器，增濕塔中部裝有填料，填料下方通過支撐鋼架進行支撐;

　　所述的熱泵體系包括蒸發器、壓縮機、冷凝器，蒸發器、壓縮機、冷凝器通過冷媒管循環相連;蒸發器與氣體出口通過氣體管道相連;

　　所述的儲液裝置用于存儲垃圾滲濾液，濃縮液出口與儲液裝置相連，儲液裝置內設有冷凝器;

　　所述的加熱裝置用于加熱垃圾滲濾液;

　　所述的水泵用于將加熱后的垃圾滲濾液輸送增濕塔的液體入口;

　　所述的風機用于將經過蒸發器去濕后的干空氣輸送至增濕塔下部的氣體入口，并將增濕塔內部的空氣循環回蒸發器進行去濕。

　　所述的儲液裝置中設有攪拌器，用于使儲液裝置中的垃圾滲濾液混合均勻，加快冷凝器與垃圾滲濾液間的熱傳遞速率。

　　所述的風機與增濕塔間的氣體管道上還設有緩沖罐，用于穩定氣體流速。

　　所述的風機與增濕塔間的氣體管道上及增濕塔的氣體出口處設有溫濕度儀。

　　所述的儲液裝置的進口和出口均與換熱器相連，用于排出系統的濃縮垃圾滲濾液與進入系統的新鮮垃圾滲濾液之間進行換熱。

　　所述的增濕塔內填料為規整填料或散裝填料，規整填料包括但不限于板波紋填料、絲網波紋填料或網孔柵格填料，散裝填料包括但不限于鮑爾環、拉西環或馬鞍環。

　　所述的增濕塔為填料塔或板式塔;所述的換熱器為板式換熱器、管殼式換熱器;所述的加熱裝置的加熱方式為太陽能加熱、發電場廢氣加熱、填埋場產生的甲烷等氣體燃燒加熱或電加熱。

　　一種使用所述裝置處理垃圾滲濾液的方法，包括如下步驟：

　　1)垃圾滲濾液在換熱器中與排出系統的濃縮液換熱后，引入儲液裝置并加熱后泵入增濕塔頂部，經增濕塔塔頂?shù)囊后w分布器噴淋到填料的表面，并與塔底進入的自下而上的載氣逆流直接接觸，使載氣增濕;

　　2)增濕后的載氣攜帶水汽進入熱泵體系中的蒸發器，蒸發器中的冷媒對水汽中攜帶的潛熱進行回收，水汽冷凝排出，冷媒吸收熱量后汽化，除去水分的干燥載氣重新輸入增濕塔底部，完成一個循環;

　　3)吸收熱量汽化的冷媒流經壓縮機在冷凝器中將攜帶的熱量釋放，用于加熱儲液裝置中的滲濾液。

　　滲濾液在儲液裝置內加熱到60℃-100℃后再泵入增濕塔;儲液裝置中用攪拌器不斷攪拌，使儲液裝置中的垃圾滲濾液混合均勻，加快冷凝器與垃圾滲濾液間的熱傳遞速率;除去水分的干燥載氣重新輸入增濕塔底部的過程中在氣體管道上設置緩沖罐，穩定氣體流速，同時此段氣體管道上及增濕塔的氣體出口處設有溫濕度儀，監測垃圾滲濾液處理過程中的氣體的溫度和濕度。

　　所述的增濕塔內部填充板波紋填料，以增加垃圾滲濾液與自下而上的載氣間的接觸面積，加速氣液相之間的傳質傳熱速率。

　　本發明的處理垃圾滲濾液的方法及裝置，通過空氣與水之間進行傳質傳熱，使空氣將滲濾液中的水分帶出，其余有機物等有害物質殘留在濃縮的滲濾液中，出水水質容易達到排放要求。熱泵技術的應用又將空氣攜帶的熱量進行回收，達到能源的有效利用。整個系統溫度在100℃以下，溫度較低有效的減緩了腐蝕和結垢的發生，并且可用耐溫塑料材質的管道代替不銹鋼管道，節約成本。其與現有技術相比，本發明具有以下特點：(1)裝置簡單、流程短、易操作;(2)能有效減緩設備的腐蝕結垢;(3)適應性強：不受垃圾滲濾液年限、外界降水、可生化能力等因素的限制;(4)節約能源;(5)出水水質容易達到排放的要求。
