申請日2015.06.19

　　公開(公告)日2016.01.20

　　IPC分類號C02F1/78; C02F1/72

　　摘要

　　本實用新型公開了一種工業廢水臭氧催化氧化處理裝置，包括臭氧發生裝置、管道、催化塔，制氧裝置與臭氧發生器相連，催化塔的頂部設置有液體進口和氣體出口，催化塔底部設置有液體出口，催化塔的塔壁上設置有磁翻板液位控制器，催化塔內頂部的液體進口處設置有布水器，在布水器的下方設置有大量的催化反應球，催化反應球的下部設置有氣體分布器，氣體分布器的下部設置有過濾板，管道上設置有氣體混合器，氣體混合器與催化塔內部的氣體分布器相連。本實用新型能夠快速有效處理焦化等一系列工業廢水，運用臭氧催化氧化技術廣泛運用于污水處理過程中，節約能源的同時達到環保的功效。

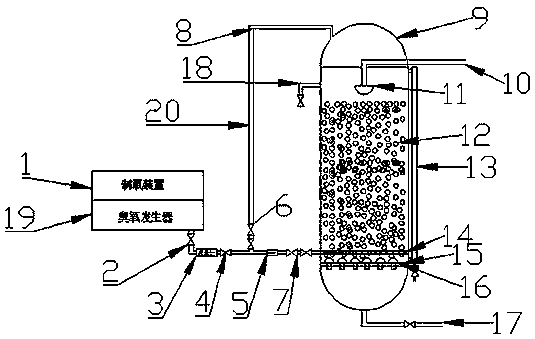

　　摘要附圖



　　權利要求書

　　1.一種工業廢水臭氧催化氧化處理裝置，包括臭氧發生裝置、管道、催化塔，其特征在于：所述臭氧發生裝置包括制氧裝置和臭氧發生器，制氧裝置與臭氧發生器相連，臭氧發生裝置通過管道與催化塔相連，所述臭氧發生器與流量計相連，流量計的一個接口與氣體混合器相連，流量計的另一個接口與催化塔氣體出口相連，所述催化塔包括液體進口、氣體出口、溢流口、布水器、催化反應球、氣體分布器、過濾板，所述氣體混合器與催化塔內部的氣體分布器相連，催化塔的頂部設置有液體進口和氣體出口，催化塔底部設置有液體出口，催化塔氣體出口的下方設置有溢流口，催化塔的塔壁上設置有磁翻板液位控制器，催化塔內頂部的液體進口處設置有布水器，在布水器的下方設置有若干催化反應球，所述氣體分布器設置在所述催化反應球的下方，所述過濾板設置在氣體分布器的下方。

　　2.根據權利要求1所述的工業廢水臭氧催化氧化處理裝置，其特征在于：所述管道上設置有若干止回閥。

　　3.根據權利要求1或2所述的工業廢水臭氧催化氧化處理裝置，其特征在于：臭氧發生器與流量計之間設置有止回閥，流量計與氣體混合器之間設置有止回閥，流量計與催化塔氣體出口之間設置有止回閥，氣體混合器與氣體發生器之間設置有止回閥。

　　4.根據權利要求1所述的工業廢水臭氧催化氧化處理裝置，其特征在于：所述的催化反應球采用過渡金屬作為催化劑。

　　5.根據權利要求1所述的工業廢水臭氧催化氧化處理裝置，其特征在于：所述氣體分布器上設置有若干圓孔。

　　6.根據權利要求1所述的工業廢水臭氧催化氧化處理裝置，其特征在于：所述過濾板上設置有若干過濾帽，過濾帽之間的間隙小于催化反應球的直徑。

　　7.根據權利要求1所述的工業廢水臭氧催化氧化處理裝置，其特征在于：各個連接管道均采用316L不銹鋼材料。

　　說明書

　　一種工業廢水臭氧催化氧化處理裝置

　　技術領域

　　本實用新型屬于一種污水處理環保領域，尤其涉及一種工業廢水臭氧催化氧化處理裝置。

　　背景技術

　　當今有機化工行業迅猛發展，給處理工業廢水方面帶來歷史性的變革。但隨著科技的不斷發展，化合物的品種和數量都在呈幾何數字的增長，同時，有些化合物利用現有的技術并不能夠得到根本消除，在不斷滋長的過程既對水體造成巨大傷害，同時危害著公民的身體健康。尤其是在處理工業廢水的過程中，焦化、高濃度含鹽廢水尤其涉及一些烷烴類、氰化物、酮類等難降解的有機物時，不僅對工業處理方面帶來了巨大的挑戰，同時也給人類生活造成了不可逆轉的變化。除此之外，在傳統處理農業廢水的過程中，缺乏經濟高效的處理方式，導致在處理廢水的過程中消耗大量能量，消耗人力物力，但是收到的效果甚微，很難再處理工業廢水中開拓出廣泛運用的市場，如何將工業處理廢水與環保的二者更好的兼顧方面提出了新的難題和挑戰。

　　發明內容

　　為解決上述問題，本實用新型公開了一種工業廢水臭氧催化氧化處理裝置，能夠快速有效處理焦化等一系列工業廢水，運用臭氧催化氧化技術廣泛運用于污水處理過程中，節約能源的同時達到環保的功效。

　　為了達到以上目的，本實用新型提供如下技術方案：一種工業廢水臭氧催化氧化處理裝置，包括臭氧發生裝置、管道、催化塔，臭氧發生裝置包括制氧裝置和臭氧發生器，制氧裝置與臭氧發生器相連，臭氧發生裝置通過管道與催化塔相連，臭氧發生器與流量計相連，流量計的一個接口與氣體混合器相連，流量計的另一個接口與催化塔氣體出口相連，催化塔包括液體進口、氣體出口、溢流口、布水器、催化反應球、氣體分布器、過濾板，氣體混合器與催化塔內部的氣體分布器相連，催化塔的頂部設置有液體進口和氣體出口，催化塔底部設置有液體出口，催化塔氣體出口的下方設置有溢流口，催化塔的塔壁上設置有磁翻板液位控制器，催化塔內頂部的液體進口處設置有布水器，在布水器的下方設置有若干催化反應球，氣體分布器設置在所述催化反應球的下方，過濾板設置在氣體分布器的下方。

　　作為本實用新型的一種優選方案，所述管道上設置有若干止回閥。

　　作為本實用新型的一種優選方案，臭氧發生器與流量計之間設置有止回閥，流量計與氣體混合器之間設置有止回閥，流量計與催化塔氣體出口之間設置有止回閥，氣體混合器與氣體發生器之間設置有止回閥。

　　作為本實用新型的一種優選方案，所述的催化反應球采用過渡金屬作為催化劑。

　　作為本實用新型的一種優選方案，所述氣體分布器上設置有若干圓孔。

　　作為本實用新型的一種優選方案，所述過濾板上設置有若干過濾帽，過濾帽之間的間隙小于催化反應球的直徑。

　　作為本實用新型的一種優選方案，各個連接管道均采用316L不銹鋼材料。

　　與現有技術相比，本實用新型具備的有益效果：本實用新型運用臭氧發生裝置與催化劑共同反應后產生羥基自由基，在催化塔內通過噴灑的方式與羥基自由基充分結合，利用相互對沖的方式進行廢水處理，同時，本實用新型運用氣體混合裝置幫助氣體進行轉化，提升臭氧催化氧化的效率，與此同時，運用磁翻板液位控制器控制催化塔內廢水的液面高度，保證反應的正常進行，不僅提高了反應效率，同時也擴大了反應規模，在同等處理廢水規模下，大大節省了資源消耗，能夠用于大規模投產進行污水處理，達到環保的最終目標。
