申請日2015.06.19

　　公開(公告)日2016.01.20

　　IPC分類號C02F11/14

　　摘要

　　本實用新型涉及公開了一種離心式污泥脫水系統，包括污泥濃縮池、自動加藥裝置、管道混合器、離心式污泥濃水脫水機，其特征是上述污泥濃縮池通過污泥輸送管道和管道混合器連通，自動加藥裝置通過輸藥管道和管道混合器連通，管道混合器和離心式污泥濃水脫水機連通，所述離心式污泥濃水脫水機的下部設置有滲液出口和泥餅出口，所述污泥輸送管道上設置有污泥提升螺旋泵，所述自動加藥裝置包括藥罐和計量泵，所述污泥濃縮池中心設有污泥進入管，上端設有溢流槽。本實用新型所述的離心式污泥脫水系統，污泥濃縮效果佳，能耗小，成本低，操作簡單，維護方便。

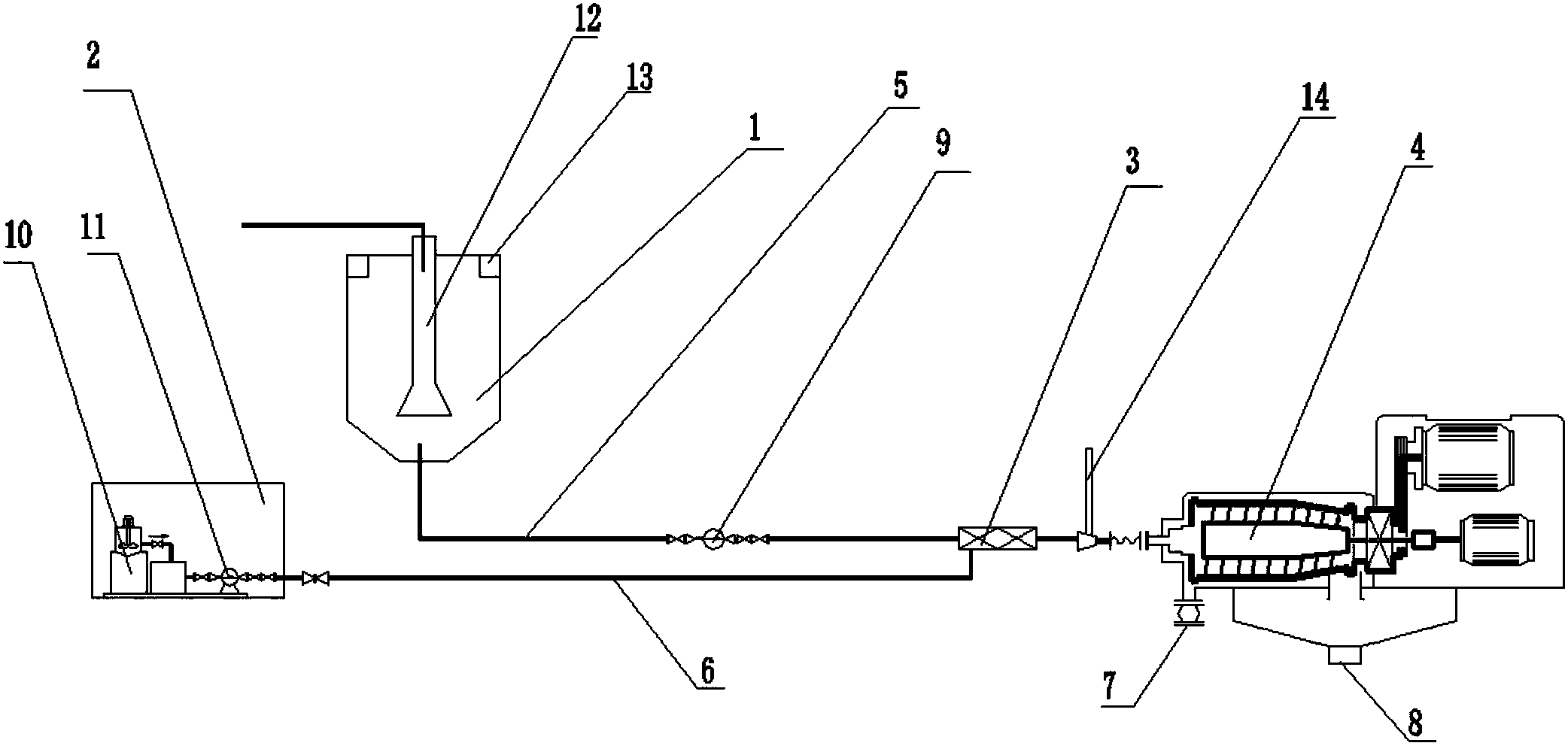

　　摘要附圖



　　權利要求書

　　1.一種離心式污泥脫水系統，包括污泥濃縮池(1)、自動加藥裝置(2)、管道混合器(3)、離心式污泥濃水脫水機(4)，其特征是上述污泥濃縮池(1)通過污泥輸送管道(5)和管道混合器(3)連通，自動加藥裝置(2)通過輸藥管道(6)和管道混合器(3)連通，管道混合器(3)和離心式污泥濃水脫水機(4)連通，所述離心式污泥濃水脫水機(4)的下部設置有滲液出口(7)和泥餅出口(8)，所述污泥輸送管道(5)上設置有污泥提升螺旋泵(9)，所述自動加藥裝置(2)包括藥罐(10)和計量泵(11)，所述污泥濃縮池(1)中心設有污泥進入管(12)，上端設有溢流槽(13)。

　　2.根據權利要求1所述的離心式污泥脫水系統，其特征是所述污泥進入管(12)的底端為喇叭形。

　　3.根據權利要求1所述的離心式污泥脫水系統，其特征是所述離心式污泥濃水脫水機(4)的前端設置有污泥濃度調節水管(14)。

　　說明書

　　一種離心式污泥脫水系統

　　技術領域

　　本實用新型涉及污泥處理領域，尤其涉及一種離心式污泥脫水系統。

　　背景技術

　　污泥是污水處理廠以及污水站污水處理后的必然產物，未經過很好處理處置的污泥進入環境后，將會直接給水體和大氣帶來二次污染，對生態環境和人類的活動也將構成了嚴重的威脅。離心脫水機主要由轉載和帶空心轉軸的螺旋輸送器組成，污泥由空心轉軸送入轉筒后，在高速旋轉產生的離心力作用下，立即被甩人轉轂腔內。固體層的污泥在螺旋輸送器的緩慢推動下，被輸送到轉載的錐端，經轉載周圍的出口連續排出，液體則由堰四溢流排至轉載外，匯集后排出脫水機。目前很多企業生產的離心脫水機能耗大，脫水效率低，機器運行成本高。

　　發明內容

　　發明目的：本實用新型的目的在于針對現有技術的不足，提供一種高效節能的離心式污泥脫水系統。

　　技術方案：一種離心式污泥脫水系統，包括污泥濃縮池、自動加藥裝置、管道混合器、離心式污泥濃水脫水機，其特征是上述污泥濃縮池通過污泥輸送管道和管道混合器連通，自動加藥裝置通過輸藥管道和管道混合器連通，管道混合器和離心式污泥濃水脫水機連通，所述離心式污泥濃水脫水機的下部設置有滲液出口和泥餅出口，所述污泥輸送管道上設置有污泥提升螺旋泵，所述自動加藥裝置包括藥罐和計量泵，所述污泥濃縮池中心設有污泥進入管，上端設有溢流槽。

　　為了更便于污泥進入污泥濃縮池，所述污泥進入管的底端為喇叭形。

　　為了調節污泥進入離心式污泥濃水脫水機的濃度，所述離心式污泥濃水脫水機的前端設置有污泥濃度調節水管。

　　有益效果：本實用新型所述的離心式污泥脫水系統，污泥濃縮效果佳，能耗小，成本低，操作簡單，維護方便。
