申請日2015.07.15

　　公開(公告)日2015.10.21

　　IPC分類號B08B3/02; B08B13/00; B08B3/10

　　摘要

　　本發明提出一種油田作業高壓清洗與凸輪轉子式作業污油污水回收一體化裝置及工藝。該裝置由蒸汽清洗裝置與污油污水回收裝置兩部分組成，蒸汽清洗裝置包括清水儲罐、補水管路、補水泵、內膽、熱水循環管路、高頻電磁線圈、電磁加熱控制器、蒸汽包、熱水管路、蒸汽管路、蒸汽噴槍、液位控制器;污油污水回收裝置包括污水儲罐、液位控制器、凸輪轉子泵甲、凸輪轉子泵乙、止回閥、電動閥，污水儲罐與清水儲罐為一體結構。本申請完成蒸汽清洗的同時實現了作業現場污油污水回收，充分利用電磁加熱方式，實現高效快速加熱的目的;通過清水儲罐內清水的循環加熱，實現對污水儲罐內污油污水的伴熱。

　　權利要求書

　　1.一種蒸汽清洗與污油污水回收一體化裝置，其特征在于：該 裝置由蒸汽清洗裝置(25)與污油污水回收裝置(26)兩部分組成， 蒸汽清洗裝置(25)包括清水儲罐(1)，清水儲罐(1)出口端通過補水 管路(2)與補水泵(3)的入口端連接，補水泵(3)的出口端連接 內膽(4)的入口端，清水儲罐(1)的入口端與內膽(4)的上部之間 連接有熱水循環管路(13)，內膽(4)的出口端的管線上連接有熱 水閥門(12)，內膽(4)纏繞有高頻電磁線圈(7)，高頻電磁線圈 (7)連接有電磁加熱控制器(6)，內膽(4)的頂部連接有蒸汽包 (9),蒸汽包(9)出口端的蒸汽管路(10)上連接有蒸汽閥門(11),蒸 汽包(9)出口端的蒸汽管路(10)與內膽(4)的出口端的熱水管線匯 合后連接有混合蒸汽噴槍(5)，內膽(4)側壁上安裝有內膽液位控 制器(8);

　　污油污水回收裝置(26)包括污水儲罐(14)，所述的污水儲罐 (14)與清水儲罐(1)為一體結構，污水儲罐(14)的一側安裝液 位控制器(17)，污水儲罐(14)入口端和出口端的管線分別與凸輪 轉子泵甲(15)的入口端和出口端連接，污水儲罐(14)入口端和出口 端的管線分別與凸輪轉子泵乙(16)的入口端和出口端連接，凸輪轉 子泵甲(15)和凸輪轉子泵乙(16)的出口端分別有管線與生產匯管 (20)連接，生產匯管(20)上安裝有止回閥(18)，凸輪轉子泵甲(15) 和凸輪轉子泵乙(16)的入口端分別有管線與抽吸管線(22)連接，抽 吸管線(22)與排液管(27)連接，排液管(27)安裝在積液槽(21) 底部，積液槽(21)焊接在法蘭短接上，通過螺栓與油井口(19)法蘭 相連，上述管線上安裝有電動閥。

　　2.一種蒸汽清洗與污油污水回收工藝，包括下列步驟：

　　該蒸汽清洗工藝中設置有清水儲罐(1)，所述的清水儲罐(1) 通過補水管路(2)與補水泵(3)相連，補水泵(3)為內膽(4)提 供清水，電磁加熱控制器(6)通過高頻電磁線圈(7)將內膽(4) 中的清水加熱至沸騰，進一步產生蒸汽，儲存在蒸汽包(9)中，通 過調節蒸汽閥門(11)和熱水閥門(12)，蒸汽包(9)中的蒸汽與 內膽(4)中的熱水通過蒸汽管路(10)和熱水管路混合在一起，經 由混合蒸汽噴槍(5)噴出，實現蒸汽清洗;當蒸汽清洗停止時，關 閉蒸汽閥門(11)和熱水閥門(12)，使清水儲罐(1)內的清水通 過補水泵(3)進入內膽(3)中，加熱后經由熱水循環管路(13)回到 清水儲罐(1)內，進行循環加熱，該流程同時實現了為污水儲罐伴 熱;

　　該污油污水回收工藝的6個的工藝流程分別如下：

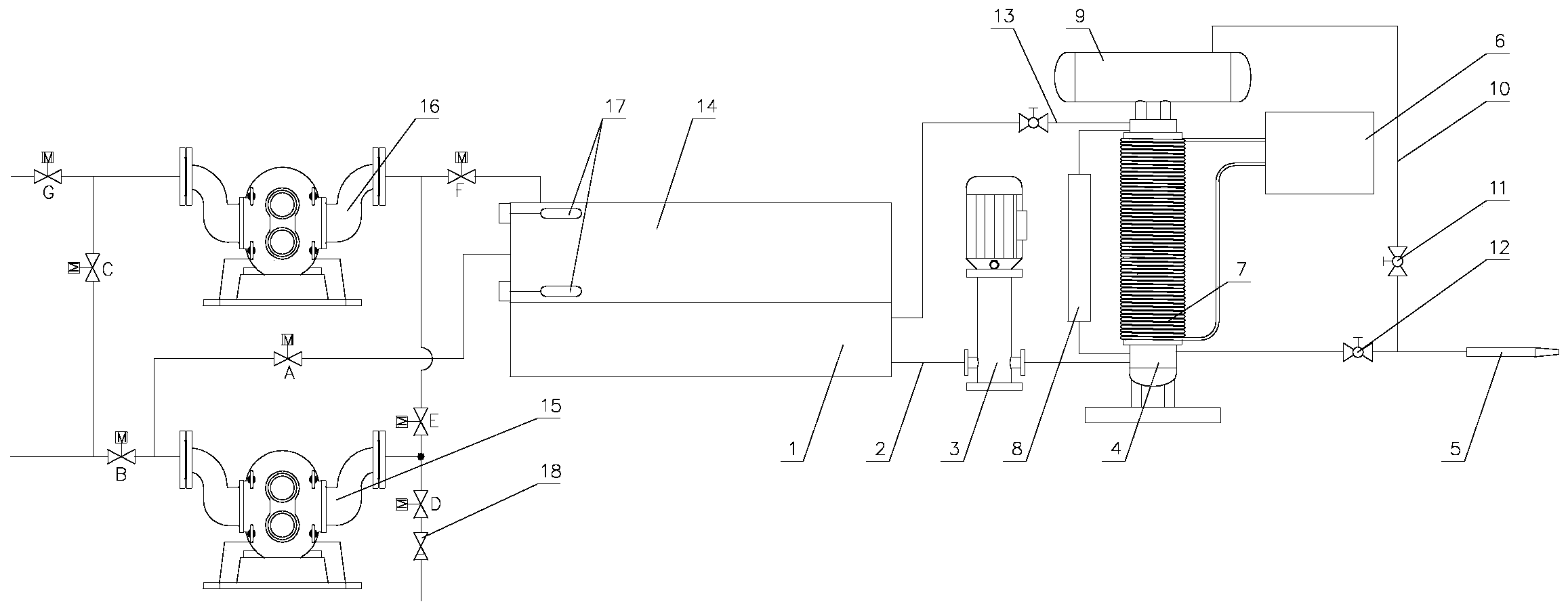

　　(1)抽吸流程：打開電動閥B、電動閥E、電動閥F，其它電動閥 關閉，在凸輪轉子泵甲(15)的作用下，積液槽(21)中的污油污水沿著 箭頭所示的路徑進入到污水儲罐(14)中，實現抽吸流程;

　　(2)外排流程：打開電動閥A、電動閥D，其它電動閥關閉，在凸 輪轉子泵甲(15)的作用下，污水儲罐中的污油污水沿著箭頭所示的路 徑進入到生產匯管(20)中，實現外排流程;

　　(3)抽吸與外排同時進行流程：打開電動閥A、電動閥C、電動閥 D、電動閥F，其它電動閥關閉，凸輪轉子泵甲(15)、凸輪轉子泵乙 (16)同時工作，在凸輪轉子泵乙(16)的作用下，內膽液位控制器(8) 中的污油污水沿著箭頭所示的路徑進入到污水儲罐(14)中;同時在凸 輪轉子泵甲(15)的作用下，污水儲罐(14)中的污油污水沿著箭頭所示 的路徑進入到生產匯管(20)中，實現抽吸與外排同時進行的流程;

　　(4)反沖洗流程：打開電動閥A、電動閥C、電動閥E、電動閥F， 其它電動閥關閉，在凸輪轉子泵甲(15)的作用下，污水儲罐(14)中的 污油污水沿著箭頭所示的路徑，經過凸輪轉子泵乙(16)回到積液槽 (21)中，實現反沖洗流程;

　　(5)直排流程：打開電動閥B、電動閥D，其它電動閥關閉，在凸 輪轉子泵甲(15)的作用下，積液槽(21)中的污油污水沿著箭頭所示的 路徑進入到生產匯管(20)中，實現直排流程;

　　(6)自循環流程：打開電動閥A、電動閥E、電動閥F，其它電動 閥關閉，在凸輪轉子泵甲(15)的作用下，污水儲罐(14)中的污油污水 沿著粗實線所示的路徑，經過凸輪轉子泵甲(15)回到污水儲罐(14) 中，實現自循環流程。

　　3.根據權利要求2所述的污油污水回收工藝，其特征在于：凸輪 轉子泵甲(15)或凸輪轉子泵乙(16)的抽吸壓力為0.080MPa～ 0.087MPa，外排壓力為2.0MPa以上。

　　說明書

　　油田作業高壓清洗與凸輪轉子式作業污油污水回收一體化裝置及工藝

　　技術領域：

　　本發明涉及油田作業現場蒸汽清洗及污油污水回收技術領域，具 體涉及一種集電磁加熱式蒸汽清洗與凸輪轉子式作業現場污油污水 回收工藝相結合的裝置及工藝。

　　背景技術：

　　油田施工作業高壓清洗是針對油田檢泵、修井作業，屬于油田清 洗技術領域。目前，在公知的油田清洗技術領域中，鍋爐車、燃油鍋 爐最為普遍，但這兩種清洗設備卻都存在不足之處是：鍋爐車、燃油 鍋爐在使用上存在著能耗高、連續工作性能不好等缺點。

　　在油田修井作業現場會有大量含油污水落地。為了防止污染環 境，普遍采用污油污水回收裝置進行回收。目前在用設備主要為風機 和離心泵或螺桿泵組合。風機和螺桿泵組合時先用風機將污油罐抽成 負壓，利用負壓，通過與污油罐相連的管線將污油污水抽吸到污油罐。 一般情況下其抽吸壓力不超過0.04MPa。在冬季使用風機抽吸時，大 量冷空氣會通過管線進入污油罐，造成管線掛蠟，污油凝結，堵塞管 線。而進入污油罐內的冷空氣又會降低罐內的溫度，造成罐內的污油 凝結，會浪費更多的時間加熱罐內的液體，影響工作效率。用螺桿泵 作為外輸泵的裝置，外輸壓力通常不超過1.6MPa，生產管線的壓力 通常不超過1.0MPa，但實際生產中，由于各種因素的干擾，尤其是 在冬季時，管線壓力會經常超過1.6MPa，造成罐內污油排不出去的 狀況。用離心泵作為外輸泵的裝置，由于離心泵不能輸送粘度大的介 質，所以要將污油罐內的含油污水加熱到很高的溫度才能外輸，延長 了加熱時間，而且如果井口出液量大就不得不調用罐車抽吸，即使這 樣在冬季使用中離心泵也經常堵塞。

　　再者，修井作業現場經常出現需要抽吸與外排同時進行的工況， 前面所說的組合在運行此工況時，往往不能順利進行。又因為其工藝 流程相對單一，很難靈活地應對現場多變的使用需求�？梢�，現有的 污油污水回收裝置普遍存在工作效率低以及冬季原油堵塞管線等問 題，影響作業效率。

　　發明內容：

　　為了解決背景技術存在的問題，本發明提出了一種油田作業高 壓清洗與凸輪轉子式作業污油污水回收一體化裝置及工藝。本申請是 將油田檢泵及修井作業現場的兩大裝置合二為一的裝置，在完成其兩 大主要功能的同時，減輕了作業隊搬家的勞動負擔，減少了搬家車輛。 另外，裝置可通過蒸汽清洗的功能實現自我清潔。污油污水回收工藝 裝置具有吸力大、外輸壓力高、冬季原油不易凝固堵塞管線及工作效 率高等特點。

　　本發明的技術方案是：該裝置由蒸汽清洗裝置與污油污水回收裝 置兩部分組成，蒸汽清洗裝置包括清水儲罐，清水儲罐出口端通過補 水管路與補水泵的入口端連接，補水泵的出口端連接內膽的入口端， 清水儲罐的入口端與內膽的上部之間連接有熱水循環管路，內膽的出 口端的管線上連接有熱水閥，內膽纏繞有高頻電磁線圈，高頻電磁線 圈連接有電磁加熱控制器，內膽的頂部連接有蒸汽包,蒸汽包出口端 的蒸汽管路上連接有蒸汽閥,蒸汽包出口端的蒸汽管路與內膽的出 口端的熱水管線匯合后連接有混合蒸汽噴槍，內膽側壁上安裝有液位 控制器;污油污水回收裝置包括污水儲罐，所述的污水儲罐與清水儲 罐為一體結構，污水儲罐的一側安裝液位控制器，污水儲罐入口端和 出口端的管線分別與凸輪轉子泵甲的入口端和出口端連接，污水儲罐 入口端和出口端的管線分別與凸輪轉子泵乙的入口端和出口端`連 接，凸輪轉子泵甲和凸輪轉子泵乙的出口端分別有管線與生產匯管連 接，生產匯管上安裝有止回閥，凸輪轉子泵甲和凸輪轉子泵乙的入口 端分別有管線與抽吸管線連接，抽吸管線與排液管連接，排液管安裝 在積液槽底部，積液槽焊接在法蘭短接上，通過螺栓與油井口法蘭相 連，上述管線上安裝有電動閥。

　　一種蒸汽清洗與污油污水回收工藝，包括下列步驟：

　　該蒸汽清洗工藝中設置有清水儲罐，所述的清水儲罐通過補水管 路與補水泵相連，補水泵為內膽提供清水，電磁加熱控制器通過高頻 電磁線圈將內膽中的清水加熱至沸騰，進一步產生蒸汽，儲存在汽包 中，通過調節蒸汽閥門和熱水閥門，汽包中的蒸汽與內膽中的熱水通 過蒸汽管路和熱水管路混合在一起，經由混合蒸汽噴槍噴出，實現蒸 汽清洗;當蒸汽清洗停止時，關閉蒸汽閥門和熱水閥門，使清水儲罐 內的清水通過補水泵進入內膽中，加熱后經由熱水循環管路回到清水 儲罐內，進行循環加熱，該流程同時實現了為污水儲罐伴熱。

　　該污油污水回收工藝的6個的工藝流程分別如下：

　　(1)抽吸流程：打開電動閥B、電動閥E、電動閥F，其它電動閥 關閉，在凸輪轉子泵甲的作用下，積液槽中的污油污水沿著箭頭所示 的路徑進入到污水儲罐中，實現抽吸流程;

　　(2)外排流程：打開電動閥A、電動閥D，其它電動閥關閉，在凸 輪轉子泵甲的作用下，污水儲罐中的污油污水沿著箭頭所示的路徑進 入到生產匯管中，實現外排流程;

　　(3)抽吸與外排同時進行流程：打開電動閥A、電動閥C、電動閥 D、電動閥F，其它電動閥關閉，凸輪轉子泵甲、凸輪轉子泵乙同時 工作，在凸輪轉子泵乙的作用下，積液槽中的污油污水沿著箭頭所示 的路徑進入到污水儲罐中;同時在凸輪轉子泵甲的作用下，污水儲罐 中的污油污水沿著箭頭所示的路徑進入到生產匯管中，實現抽吸與外 排同時進行的流程;

　　(4)反沖洗流程：打開電動閥A、電動閥C、電動閥E、電動閥F， 其它電動閥關閉，在凸輪轉子泵甲的作用下，污水儲罐中的污油污水 沿著箭頭所示的路徑，經過凸輪轉子泵乙回到積液槽中，實現反沖洗 流程;

　　(5)直排流程：打開電動閥B、電動閥D，其它電動閥關閉，在凸 輪轉子泵甲的作用下，積液槽中的污油污水沿著箭頭所示的路徑進入 到生產匯管中，實現直排流程;

　　(6)自循環流程：打開電動閥A、電動閥E、電動閥F，其它電動 閥關閉，在凸輪轉子泵甲的作用下，污水儲罐中的污油污水沿著粗實 線所示的路徑，經過凸輪轉子泵甲回到污水儲罐中，實現自循環流程。

　　上述方案中凸輪轉子泵甲或凸輪轉子泵乙的抽吸壓力為 0.080MPa～0.087MPa，外排壓力為2.0MPa以上。

　　本發明具有如下有益效果：本申請是將油田檢泵及修井作業現場 的兩大裝置合二為一的裝置，在完成其兩大主要功能的同時，減輕了 作業隊搬家的勞動負擔，減少了搬家車輛。另外，裝置可通過蒸汽清 洗的功能實現自我清潔。完成蒸汽清洗的同時實現了作業現場污油污 水回收。充分利用電磁加熱方式，實現高效快速加熱的目的;通過清 水儲罐內清水的循環加熱，實現對污水儲罐內污油污水的伴熱，加熱 單元與被加熱介質無接觸，安全可靠。利用凸輪轉子機構的自吸能力， 將修井作業過程中產生的污油污水吸入到污水儲罐中，或者直接將其 外排到生產管線。同時清水儲罐對污水儲罐內的污油污水進行伴熱， 提高介質的流動性，增加吸力，提高外排壓力，冬季原油也不易凝固 堵塞管線。所以說該凸輪轉子式作業現場污油污水回收工藝具有吸力 大，外排壓力高，冬季原油也不易凝固堵塞管線的特點。
