申請日2015.06.18

　　公開(公告)日2015.10.14

　　IPC分類號C02F1/00

　　摘要

　　本實用新型公開了一種物聯網污水處理裝置，包括殼體、進液室、廢料室、過濾裝置和監測系統，殼體內設有污水處理裝置各部件的安裝位;進液室設有至少一進液口、至少一排廢口和至少一連接口，至少一進液口設置在進液室上側，至少一排廢口設置在進液室下側;廢料室的上方設有至少一進廢口，進液室的排廢口通過連接軟管與廢料室的進廢口連通;過濾裝置設置在進液室的一側，過濾裝置的一端設入水口，過濾裝置的另一端設出水口，進液室的連接口通過連接軟管與過濾裝置的入水口連通。采用上述方案，本實用新型結構簡單，過濾裝置清洗方便;將物聯網與污水處理裝置結合，實現智能控制，提高使用效率，具有很好的市場應用價值。

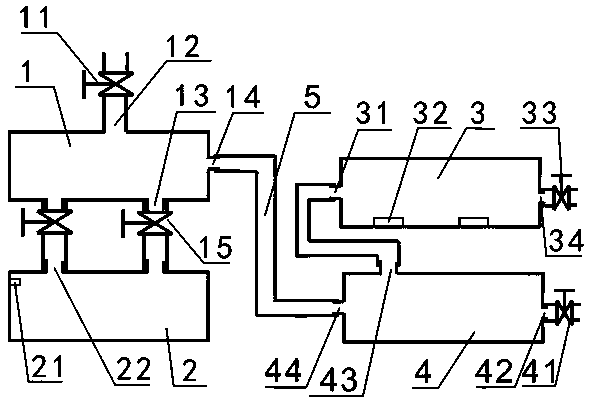

　　摘要附圖



　　權利要求書

　　1.一種物聯網污水處理裝置，其特征在于，包括殼體、進液室、廢料室、過濾裝置和監測系統，所述殼體內設有污水處理裝置各部件的安裝位，所述進液室、廢料室和過濾裝置分別對應固定在殼體內的各安裝位;

　　所述進液室設置在廢料室的上方，所述進液室設有至少一進液口、至少一排廢口和至少一連接口，所述至少一進液口設置在進液室上側，所述至少一排廢口設置在進液室下側;

　　所述廢料室的上方設有至少一進廢口，所述進液室的排廢口通過連接軟管與廢料室的進廢口連通;

　　所述過濾裝置設置在進液室的一側，所述過濾裝置的一端設入水口，所述過濾裝置的另一端設出水口，所述進液室的連接口通過連接軟管與過濾裝置的入水口連通。

　　2. 根據權利要求1所述的物聯網污水處理裝置，其特征在于，所述監測系統包括供電單元、無線通訊單元、處理器和監測裝置，所述供電單元分別與無線通訊單元、處理器和監測裝置連接;

　　所述監測裝置與處理器連接，所述處理器與無線通訊單元連接，所述監測系統通過無線通訊單元接入網絡與遠程監控臺連接。

　　3. 根據權利要求2所述的物聯網污水處理裝置，其特征在于，所述過濾裝置包括筒體和設置在筒體內的液體過濾介質;

　　所述過濾裝置的一端設入水口，所述過濾裝置的另一端設排污口，所述過濾裝置上還設有出水口，所述進液室的連接口通過連接軟管與過濾裝置的入水口連通。

　　4. 根據權利要求3所述的物聯網污水處理裝置，其特征在于，所述監測裝置包括檢測室、檢測單元和紅外感應單元，所述檢測室的一端設進水口，所述檢測室的另一端設排水口，所述檢測室的進水口通過連接軟管與過濾裝置的出水口連通;

　　所述檢測單元設置在檢測室內，所述檢測單元與處理器連接;

　　所述紅外感應單元設置在廢料室內壁的上端，所述紅外感應單元與處理器連接。

　　5. 根據權利要求4所述的物聯網污水處理裝置，其特征在于，所述無線通訊單元接入的網絡為手機運營商的移動網絡或/和互聯網。

　　6. 根據權利要求4所述的物聯網污水處理裝置，其特征在于，所述監測裝置的排水口處設有控制閥，所述排水口處的控制閥與處理器連接;

　　所述控制閥包括閥門和驅動器，所述處理器控制驅動器驅動閥門開合。

　　7. 根據權利要求6所述的物聯網污水處理裝置，其特征在于，所述過濾裝置的入水口上設有集液器，所述集液器包括一總出口和至少一集液口，所述集液器的總出口與過濾裝置的入水口連接，所述進液室的至少一連接口通過連接軟管與集液器的至少一集液口連通。

　　8. 根據權利要求7所述的物聯網污水處理裝置，其特征在于，所述進液室的進液口處設有進水閥。

　　9. 根據權利要求8所述的物聯網污水處理裝置，其特征在于，所述過濾裝置的排污口處設有排污閥。

　　10. 根據權利要求1-9任一所述的物聯網污水處理裝置，其特征在于，所述連接軟管內設有至少一過水濾網。

　　說明書

　　一種物聯網污水處理裝置

　　技術領域

　　本實用新型涉及污水處理技術領域，尤其涉及的是，一種物聯網污水處理裝置。

　　背景技術

　　目前隨著人們生活的改善，機械化產品越來越多，隨之而來環境的污染也越來越嚴重;目前機械生產中往往會產生工業廢水，這些工業廢水中往往含有大量重金屬固體顆粒，這類工業廢水外排將對人類的生存環境造成越來越嚴重的污染;目前工業上的處理方法分離效果差，還需要人工在現場監查，使用效率低，因此，現有技術存在缺陷，需要改進。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種新型的物聯網污水處理裝置。

　　為實現上述目的，本實用新型所采用了下述的技術方案：一種物聯網污水處理裝置，包括殼體、進液室、廢料室、過濾裝置和監測系統，所述殼體內設有污水處理裝置各部件的安裝位，所述進液室、廢料室和過濾裝置分別對應固定在殼體內的各安裝位;

　　所述進液室設置在廢料室的上方，所述進液室設有至少一進液口、至少一排廢口和至少一連接口，所述至少一進液口設置在進液室上側，所述至少一排廢口設置在進液室下側;

　　所述廢料室的上方設有至少一進廢口，所述進液室的排廢口通過連接軟管與廢料室的進廢口連通;

　　所述過濾裝置設置在進液室的一側，所述過濾裝置的一端設入水口，所述過濾裝置的另一端設出水口，所述進液室的連接口通過連接軟管與過濾裝置的入水口連通。

　　優選的，所述的物聯網污水處理裝置中，所述監測系統包括供電單元、無線通訊單元、處理器和監測裝置，所述供電單元分別與無線通訊單元、處理器和監測裝置連接;

　　所述監測裝置與處理器連接，所述處理器與無線通訊單元連接，所述監測系統通過無線通訊單元接入網絡與遠程監控臺連接。

　　優選的，所述的物聯網污水處理裝置中，所述過濾裝置包括筒體和設置在筒體內的液體過濾介質;

　　所述過濾裝置的一端設入水口，所述過濾裝置的另一端設排污口，所述過濾裝置上還設有出水口，所述進液室的連接口通過連接軟管與過濾裝置的入水口連通。

　　優選的，所述的物聯網污水處理裝置中，所述監測裝置包括檢測室、檢測單元和紅外感應單元，所述檢測室的一端設進水口，所述檢測室的另一端設排水口，所述檢測室的進水口通過連接軟管與過濾裝置的出水口連通;

　　所述檢測單元設置在檢測室內，所述檢測單元與處理器連接;

　　所述紅外感應單元設置在廢料室內壁的上端，所述紅外感應單元與處理器連接。

　　優選的，所述的物聯網污水處理裝置中，所述無線通訊單元接入的網絡為手機運營商的移動網絡或/和互聯網。

　　優選的，所述的物聯網污水處理裝置中，所述監測裝置的排水口處設有控制閥，所述排水口處的控制閥與處理器連接;

　　所述控制閥包括閥門和驅動器，所述處理器控制驅動器驅動閥門開合。

　　優選的，所述的物聯網污水處理裝置中，所述過濾裝置的入水口上設有集液器，所述集液器包括一總出口和至少一集液口，所述集液器的總出口與過濾裝置的入水口連接，所述進液室的至少一連接口通過連接軟管與集液器的至少一集液口連通。

　　優選的，所述的物聯網污水處理裝置中，所述進液室的進液口處設有進水閥。

　　優選的，所述的物聯網污水處理裝置中，所述過濾裝置的排污口處設有排污閥。

　　優選的，所述的物聯網污水處理裝置中，所述連接軟管內設有至少一過水濾網。

　　相對于現有技術的有益效果是，采用上述方案，本實用新型結構簡單，將分離的固體雜質集中處理，過濾裝置清洗方便;將物聯網與污水處理裝置結合，實現智能控制，提高使用效率，具有很好的市場應用價值。
