申請日2015.06.18

　　公開(公告)日2015.10.07

　　IPC分類號C02F3/30

　　摘要

　　本發明公布了利用溶解氧調節耦合間歇曝氣啟動城市污水短程硝化的裝置及方法。裝置包括：城市污水水箱、去除有機物反應器、中間水箱、短程硝化反應器。城市污水水箱設有放空管及溢流管，中間水箱設有放空管，去除有機物反應器設有充氧曝氣頭及攪拌器，短程硝化反應器設有充氧曝氣頭、攪拌器、溶解氧測定探頭及可編程控制器。短程硝化反應器接種絮狀污泥，以中間水箱中去除有機物的城市污水為進水，采用好氧攪拌15min/缺氧攪拌15min的間歇曝氣方式運行。第一階段溶解氧0.2～0.3mg/L，運行30～60天;第二階段溶解氧1.5～2.0mg/L，逐漸出現亞硝態氮積累，運行培養30天后啟動穩定的短程硝化。本發明啟動方式簡單，短程硝化效果穩定。

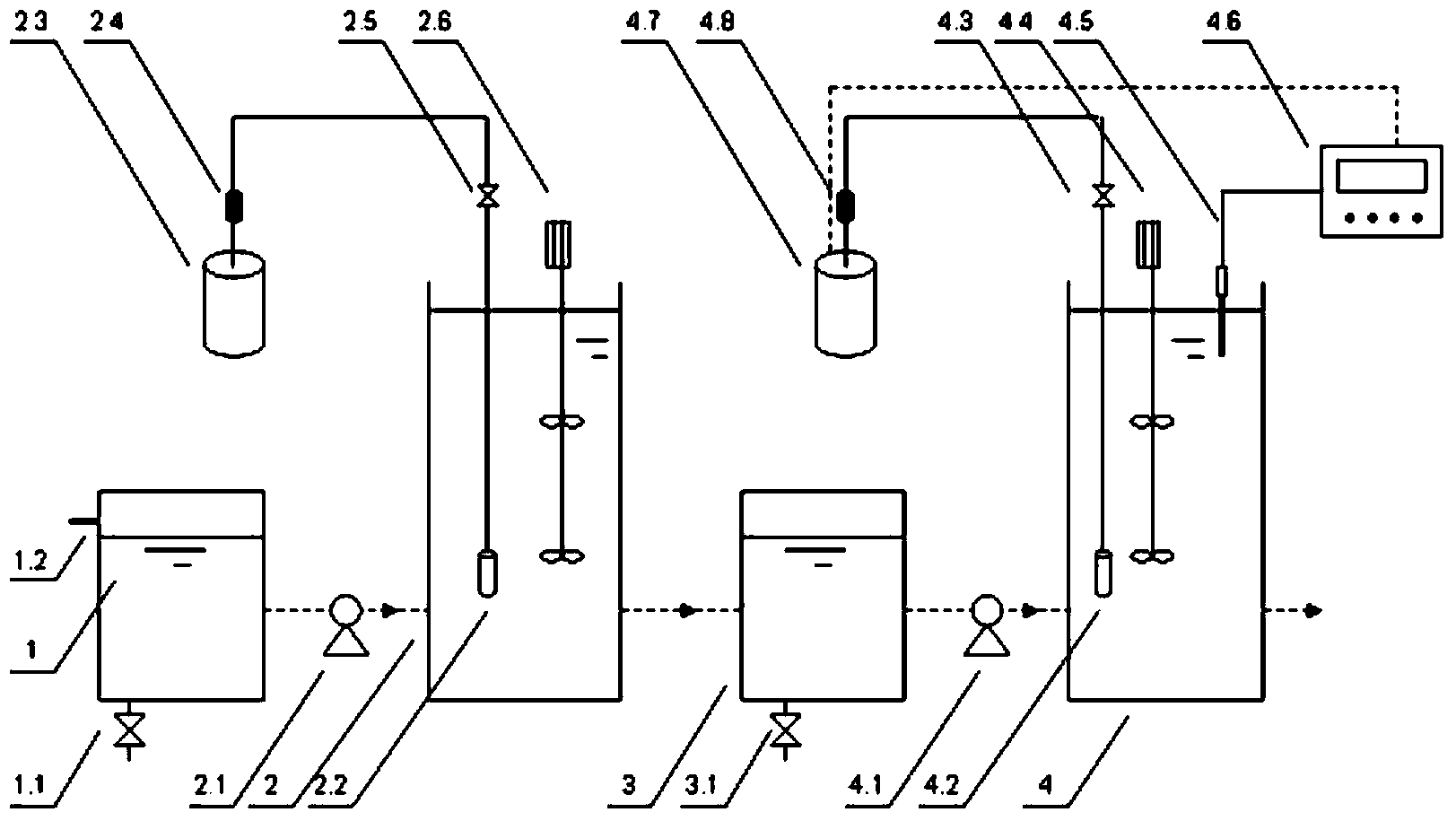

　　摘要附圖



　　權利要求書

　　1.一種利用溶解氧調節耦合間歇曝氣啟動城市污水短程硝化裝置，其特征 在于：設有城市污水水箱(1)、去除有機物反應器(2)、中間水箱(3)、短程硝 化反應器(4);城市污水水箱(1)設有(1.1)放空管和(1.2)溢流管;城市污 水水箱(1)通過(2.1)進水泵與去除有機物反應器(2)進水管相連;去除有 機物反應器(2)設有攪拌器(2.6)、去除有機物反應器氣泵(2.3)、去除有機物 反應器氣體流量計(2.4)和曝氣頭(2.2);去除有機物反應器(2)出水管與中 間水箱(3)連接;中間水箱(3)設有(3.1)放空管;中間水箱(3)通過(4.1) 進水泵與短程硝化反應器(4)連接;短程硝化反應器(4)設有攪拌器(4.4)、 短程硝化反應氣泵(4.7)、短程硝化反應器氣體流量計(4.8)、曝氣頭(4.2)、 溶解氧在線檢測儀(4.5)及可編程控制器(4.6)。溶解氧在線檢測儀(4.5)與 可編程控制器(4.6)相連接，將在線采集的溶解氧濃度數據傳輸至可編程控制 器(4.6)，可編程控制器(4.6)將信號輸出并作用于短程硝化反應器氣泵(4.7)， 通過控制短程硝化反應器氣泵(4.7)以維持反應器溶解氧濃度及控制曝氣結束 時間。

　　2.利用權利要求1所述裝置啟動城市污水短程硝化的方法，其特征在于：

　　1)去除有機物反應器(2)接種絮體活性污泥，污泥濃度控制在2000～4000 mg/L，運行方式為：進水10min，曝氣40min，靜沉45min，排水10min;曝 氣階段溶解氧濃度2.0～3.5mg/L污泥齡1～3天;

　　2)短程硝化反應器(4)接種絮體活性污泥，污泥濃度控制在1000～2000mg/L;

　　第一階段運行時間為30～60天，運行方式為：進水階段10～20min，曝氣攪 拌15min/缺氧攪拌15min交替運行，曝氣階段溶解氧濃度控制在0.2～0.3mg/L 范圍內，當1分鐘之內驟升至0.6mg/L以上時停止曝氣，攪拌30min，靜沉45min， 排水10min;第二階段運行時間為30天，運行方式為：進水階段10～20min， 曝氣攪拌15min/缺氧攪拌15min交替運行，曝氣階段溶解氧濃度控制在1.5～2.0 mg/L范圍內，當1分鐘之內升至3.5mg/L以上時停止曝氣，攪拌30min，靜沉 45min，排水10min。

　　說明書

　　利用溶解氧調節耦合間歇曝氣啟動城市污水短程硝化的裝置及方法

　　技術領域：

　　本發明涉及一種利用溶解氧調節耦合間歇曝氣啟動城市污水短程硝化的 裝置及方法，屬于污水生物處理技術領域。

　　背景技術：

　　目前水體富營養化現象日益嚴重，威脅著寶貴的水資源。不僅造成了巨 大的經濟損失，還嚴重影響居民賴以生存的城市水環境。城市污水中所包含 的超出正常水平的氨氮物質能夠加速水體富營養化現象。因此對于污水中氮 的去除是各地城市污水處理廠所要解決的主要問題�；钚晕勰嗝摰�技術則是 應用最為廣泛的城市污水脫氮手段之一。傳統的活性污泥法是基于硝化與反 硝化原理實現氨氮的去除。在硝化過程需要人為的進行曝氣以實現氨氮向硝 態氮的轉變，在反硝化過程中則需要投加有機碳源以保證硝態氮能夠轉化為 氮?dú)猓瑢?shí)現污水中氮的去除。因此，曝氣和外加碳源是傳統脫氮過程中的主 要能源消耗。

　　為了在保證脫氮效果的同時盡可能的降低能源消耗，許多新型活性污泥 法脫氮工藝應運而生。其中，短程硝化反硝化和短程硝化厭氧氨氧化成為節 能降耗效果和應用前景較為突出的新型活性污泥法脫氮工藝。而短程硝化的 啟動和穩定是這些工藝的核心技術。因此，短程硝化的啟動裝置及方法對于 這些新型工藝來說尤為重要。

　　發明內容

　　本研究就是為了解決在處理城市污水的新型脫氮工藝中短程硝化啟動難 的問題，而發明的一種利用溶解氧調節耦合間歇曝氣啟動城市污水短程硝化 的裝置及方法。該方法通過第一階段低溶解氧耦合間歇曝氣方式馴化活性污 泥，隨后第二階段調高溶解氧濃度，利用硝化細菌中氨氧化菌和亞硝酸鹽氧 化菌對溶解氧濃度波動適應能力的不同，啟動城市污水短程硝化并維持穩定 運行。

　　為了達到上述設計目的，本發明采用的技術方案如下：

　　一種利用溶解氧調節耦合間歇曝氣啟動城市污水短程硝化裝置，其特征 在于：設有城市污水水箱(1)、去除有機物反應器(2)、中間水箱(3)、 短程硝化反應器(4);城市污水水箱(1)設有(1.1)放空管和(1.2)溢流 管;城市污水水箱(1)通過(2.1)進水泵與去除有機物反應器(2)進水管 相連;去除有機物反應器(2)設有攪拌器(2.6)、去除有機物反應器氣泵(2.3)、 去除有機物反應器氣體流量計(2.4)和曝氣頭(2.2);去除有機物反應器(2) 出水管與中間水箱(3)連接;中間水箱(3)設有(3.1)放空管;中間水箱 (3)通過(4.1)進水泵與短程硝化反應器(4)連接;短程硝化反應器(4) 設有攪拌器(4.4)、短程硝化反應氣泵(4.7)、短程硝化反應器氣體流量計 (4.8)、曝氣頭(4.2)、溶解氧在線檢測儀(4.5)及可編程控制器(4.6)。 溶解氧在線檢測儀(4.5)與可編程控制器(4.6)相連接，將在線采集的溶解 氧濃度數據傳輸至可編程控制器(4.6)，可編程控制器(4.6)將信號輸出并 作用于短程硝化反應器氣泵(4.7)，通過控制短程硝化反應器氣泵(4.7)以 維持反應器溶解氧濃度及控制曝氣結束時間。

　　利用所述裝置啟動城市污水短程硝化的方法，其特征在于：

　　1)去除有機物反應器(2)接種絮體活性污泥，污泥濃度控制在2000～4000 mg/L，運行方式為：進水10min，曝氣40min，靜沉45min，排水10min; 曝氣階段溶解氧濃度2.0～3.5mg/L污泥齡1～3天;

　　2)短程硝化反應器(4)接種絮體活性污泥，污泥濃度控制在 1000～2000mg/L;

　　第一階段運行時間為30～60天，運行方式為：進水階段10～20min，曝氣 攪拌15min/缺氧攪拌15min交替運行，曝氣階段溶解氧濃度控制在0.2～0.3 mg/L范圍內，當1分鐘之內驟升至0.6mg/L以上時停止曝氣，攪拌30min， 靜沉45min，排水10min;第二階段運行時間為30天，運行方式為：進水階 段10～20min，曝氣攪拌15min/缺氧攪拌15min交替運行，曝氣階段溶解氧 濃度控制在1.5～2.0mg/L范圍內，當1分鐘之內升至3.5mg/L以上時停止曝 氣，攪拌30min，靜沉45min，排水10min。

　　本發明所述的利用溶解氧調節耦合間歇曝氣啟動城市污水短程硝化的裝 置及方法的有益效果是：

　　1)通過溶解氧調節耦合間歇曝氣實現的短程硝化，啟動方式簡單，短程 硝化效果穩定。

　　2)短程硝化成功啟動后，可應用于新型脫氮工藝(短程硝化反硝化、短 程硝化厭氧氨氧化)。與傳統脫氮工藝相比，應用短程硝化的新型脫氮工藝 可降低污水處理能耗。

　　3)本發明中去除有機物反應器將有機物吸附去除，可以對富含有機物的 活性污泥進行發酵等處理實現能源回收。
