申請日2015.07.15
公開(公告)日2015.10.14
IPC分類號C02F9/02; C02F1/28
摘要
本發明涉及一種雙鏈?zhǔn)?A style="TEXT-DECORATION: none" href="http://www.northcarolinalenders.com/">廢水除渣機，屬于廢水循環處理領域。一種雙鏈?zhǔn)綇U水除渣機，包括相通的水平的蓄水凈化池和傾斜的排渣池，以及滾動的雙鏈條，所述雙鏈條上固定有刮板，刮板上固定有鋼絲刷，排渣池的頂部設有排渣口，其特征在于，所述蓄水凈化池內遠離排渣口的一端設有下凹的U型污水進水槽，所述U型污水進水槽的頂部高于蓄水凈化池的液面，所述蓄水凈化池內靠近U型污水進水槽的底部設有出水口。本發明增加U型污水進水槽和導流板，防止廢水直接進入蓄水凈化池，將凈化的水?dāng)嚋喍绊懪旁省?/P>
權利要求書

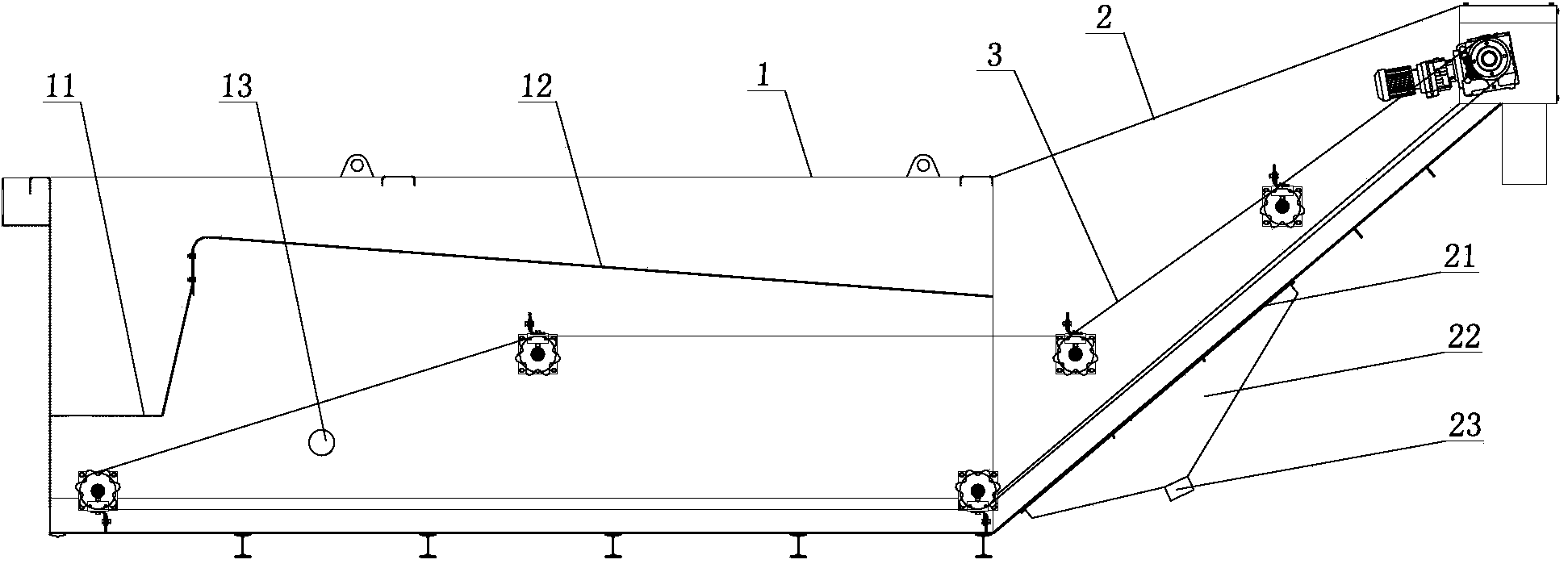

1.一種雙鏈?zhǔn)綇U水除渣機，包括相通的水平的蓄水凈化池(1)和傾斜的 排渣池(2)，以及滾動的雙鏈條，所述雙鏈條上固定有刮板，刮板上固定有 鋼絲刷，排渣池(2)的頂部設有排渣口，其特征在于，所述蓄水凈化池(1) 內遠離排渣口的一端設有下凹的U型污水進水槽(11)，所述U型污水進水槽 (11)的頂部高于蓄水凈化池(1)的液面，所述蓄水凈化池(1)內靠近U 型污水進水槽(11)的底部設有出水口(13)。
2.根據權利要求1所述的一種雙鏈?zhǔn)綇U水除渣機，其特征在于，所述U 型污水進水槽(11)靠近排渣口的槽壁的頂部連有導流板(12)，所述導流板 (12)自U型污水進水槽(11)往排渣池(2)方向向下傾斜。
3.根據權利要求2所述的一種雙鏈?zhǔn)綇U水除渣機，其特征在于，所述導 流板(12)向下傾斜5°-10°。
4.根據權利要求2所述的一種雙鏈?zhǔn)綇U水除渣機，其特征在于，所述導 流板(12)自U型污水進水槽(11)延伸至蓄水凈化池(1)和排渣池(2) 的交界處。
5.根據權利要求4所述的一種雙鏈?zhǔn)綇U水除渣機，其特征在于，所述導 流板(12)位于雙鏈條的上方。
6.根據權利要求1-5中任一所述的一種雙鏈?zhǔn)綇U水除渣機，其特征在于， 所述排渣池(2)靠近蓄水凈化池(1)的一端的底部設有篩網(21)，所述篩 網(21)的下方設有蓄水箱(22)，所述蓄水箱(22)的底部開有取水口(23)。
7.根據權利要求6中所述的一種雙鏈?zhǔn)綇U水除渣機，其特征在于，所述篩 網(21)為開有若干豎直向上的長槽的平板或開有上口小下口大的錐形孔的 平板。
8.根據權利要求6中所述的一種雙鏈?zhǔn)綇U水除渣機，其特征在于，所述 篩網(21)由筋板板材制成。
9.根據權利要求6中所述的一種雙鏈?zhǔn)綇U水除渣機，其特征在于，所述蓄 水箱(22)呈漏斗型。
說明書
一種雙鏈?zhǔn)綇U水除渣機
技術領域
本發明涉及一種除渣機，特別涉及一種雙鏈?zhǔn)綇U水除渣機。
背景技術
在工業生產中，時常會產生大量的廢水，為了保護環境節約用水，通常 會采用雙鏈?zhǔn)綇U水除渣機將廢水中的廢料刮除后重復利用。通常，刮雙鏈?zhǔn)?廢水除渣機包括相通的水平的蓄水凈化池和傾斜的排渣池，排渣口位于排渣 池的頂部，廢水從蓄水凈化池遠離排渣口的一端進入，將沉淀物沿蓄水凈化 池的池底和排渣池的傾斜池底刮至排渣口排出，以達到凈水排渣的目的。
但是在實際使用中，廢水直接進入蓄水凈化池通常會將原本已凈化好的 水?dāng)嚋�，不利于凈水排渣�?/P>
發明內容
本發明的目的在于針對上述問題，提供了一種雙鏈?zhǔn)綇U水除渣機，結構 簡單，除渣效果好，效率高。
本發明的目的是這樣實現的：
一種雙鏈?zhǔn)綇U水除渣機，包括相通的水平的蓄水凈化池和傾斜的排渣池， 以及滾動的雙鏈條，所述雙鏈條上固定有刮板，刮板上固定有鋼絲刷，排渣 池的頂部設有排渣口，其特征在于，所述蓄水凈化池內遠離排渣口的一端設 有下凹的U型污水進水槽，所述U型污水進水槽的頂部高于蓄水凈化池的液 面，所述蓄水凈化池內靠近U型污水進水槽的底部設有出水口。
其中，所述U型污水進水槽靠近排渣口的槽壁的頂部連有導流板，所述 導流板自U型污水進水槽往排渣池方向向下傾斜。
其中，所述導流板向下傾斜5°-10°。
其中，所述導流板自U型污水進水槽延伸至蓄水凈化池和排渣池的交界 處。
其中，所述導流板位于雙鏈條的上方。
其中，所述排渣池靠近蓄水凈化池的一端的底部設有篩網，所述篩網的 下方設有蓄水箱，所述蓄水箱的底部開有取水口。
其中，所述篩網為開有若干豎直向上、上口小下口大的長槽的平板或開 有上口小下口大的錐形孔的平板。
其中，所述篩網由筋板板材制成。
其中，所述蓄水箱呈漏斗型。
本發明的有益效果為：
1)增加U型污水進水槽和導流板，防止廢水直接進入蓄水凈化池，將原 本已經凈化的水?dāng)嚋啞?/P>
2)排渣池底部設有篩網，篩網的下方設有蓄水箱，將蓄水箱與水泵相連 后，可以形成負壓，通過U型污水進水槽出口連接的污水導流板，把污水直 接導流到篩網，并通過出水泵的負壓把廢水中的廢渣吸附到篩網上，然后用 排渣機刮板上固定的鋼絲刷把吸附在篩網上的渣子及時刮出系統，提高除渣 的效率。
