申請日2015.07.15

　　公開(公告)日2015.10.28

　　IPC分類號C02F11/14; B65B51/08; C02F11/12

　　摘要

　　本發明提供了一種污泥智能處理裝置，其特征在于，包括污泥脫水機，用于收集污泥脫水機出口排出的污泥的污泥存放箱和可將污泥從污泥存放箱運輸至污泥堆放點的污泥自動運輸裝置。本發明在將污泥第一次脫水后，可通過加藥、壓縮進一步脫水，減少污泥內部消化反應，避免二次污染;采用機械手將污泥打包，通過導軌運輸?shù)街付ù娣劈c(diǎn)，待垃圾運輸車到達一次性裝置，裝車方便、便于運輸，整個過程自動化程度高，可實現遠程控制，避免人體傷害。

　　權利要求書

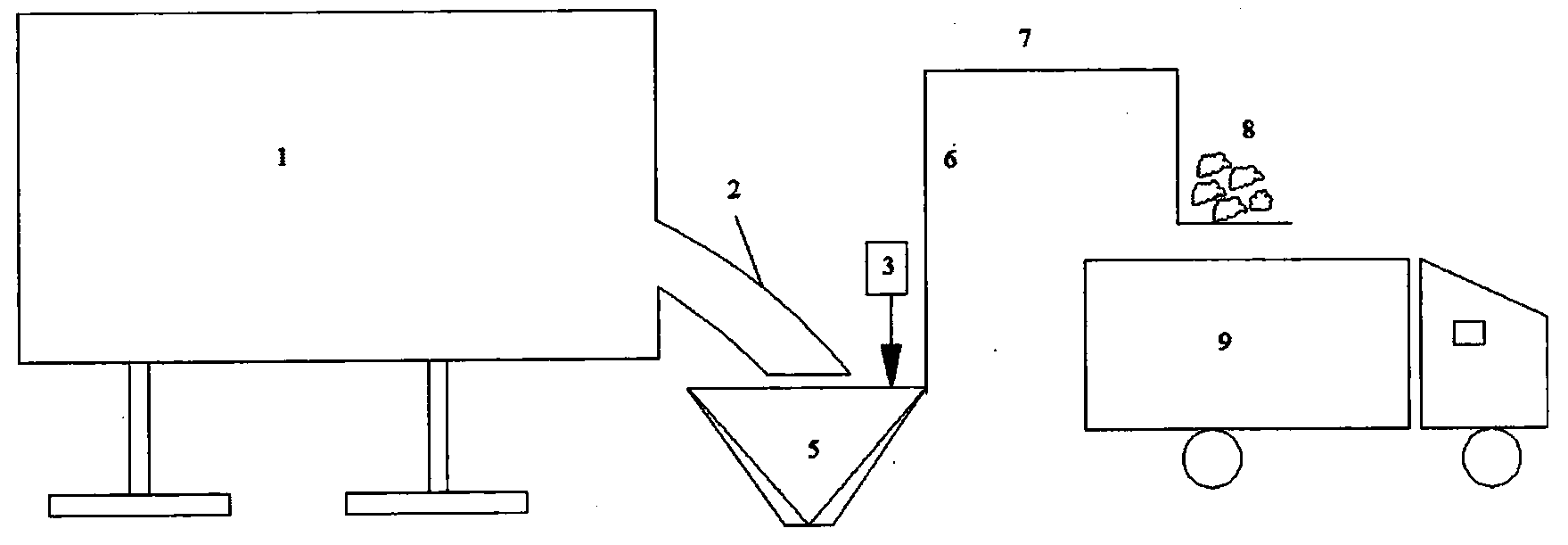

　　1.一種污泥智能處理裝置，其特征在于，包括污泥脫水機(1)，用于收集污泥 脫水機(1)的出口(2)排出的污泥的污泥存放箱(5)和可將污泥從污泥存 放箱(5)運輸至污泥堆放點(8)的污泥自動運輸裝置。

　　2.如權利要求1所述的污泥智能處理裝置，其特征在于，所述的污泥脫水機的 出口(2)設于污泥存放箱(5)上方。

　　3.如權利要求1所述的污泥智能處理裝置，其特征在于，所述的污泥自動運輸 裝置包括可將打包好的污泥從污泥存放箱(5)運輸至污泥堆放點的第一伸縮 桿(6)，所述的第一伸縮桿(6)連接可對污泥進行擠壓和打包的機械手。

　　4.如權利要求3所述的污泥智能處理裝置，其特征在于，所述的第一伸縮桿(6) 可將打包好的污泥從污泥存放箱(5)提升至導軌(7)的一端，并沿所述的 導軌(7)將打包好的污泥運輸至污泥堆放點(8)。

　　5.如權利要求3所述的污泥智能處理裝置，其特征在于，所述的機械手包括污 泥袋(11)、第二電機(12)、第一電機(13)、第二伸縮桿(14)、連接軸(15) 和連桿(16)，所述的連桿(16)的一端固定連接污泥袋(11)的袋口，連桿 (16)的另一端通過連接軸(15)連接第二伸縮桿(14)的一端，第二伸縮 桿(14)可在第一電機(13)的控制下伸縮，污泥袋(11)的袋口的外側設 有繩索(17)，所述的繩索(17)可在第二電機(12)的控制下收緊或放松。

　　6.如權利要求5所述的污泥智能處理裝置，其特征在于，所述的第二伸縮桿(14) 為至少三個，均勻分布在污泥袋(11)的袋口所在的平面。

　　7.如權利要求5所述的污泥智能處理裝置，其特征在于，所述的第一電機(13) 與第一伸縮桿(6)連接。

　　8.如權利要求5所述的污泥智能處理裝置，其特征在于，所述的連桿(16)的 另一端與連接軸(15)固定連接，第二伸縮桿(14)的一端設于連接軸(15) 上并可繞連接軸(15)轉動。

　　9.如權利要求5所述的污泥智能處理裝置，其特征在于，所述的污泥袋(11) 內襯濾布，污泥中的水經過濾后可透過污泥袋(11)。

　　10.如權利要求1所述的污泥智能處理裝置，其特征在于，所述的污泥存放 箱(5)中設有加藥裝置(3)。

　　說明書

　　一種污泥智能處理裝置

　　技術領域

　　本發明涉及一種污泥智能處理裝置。

　　背景技術

　　一般污水處理站污泥脫水后采用人工進行打包、搬運，操作繁瑣，運輸不便， 同時長期在含有臭氣的環境中，人的身體健康也將受到影響。因此，需要發明一 種智能處理裝置，將污水處理中產生的污泥，經污泥脫水機脫水后，采用智能處 理裝置對污泥進行二次脫水、打包，減少臭氣產生等二次污染，打包后的污泥通 過軌道自動化搬運至污泥存放處，裝車方便，便于運輸。

　　發明內容

　　本發明的目的是提供一種污泥智能處理裝置，其能夠完成將污泥二次脫水、 打包、搬運、存放等一系列自動化遠程操作，減少操作強度、便于管理。

　　為了達到上述目的，本發明提供了一種污泥智能處理裝置，其特征在于， 包括污泥脫水機，用于收集污泥脫水機出口排出的污泥的污泥存放箱和可將污泥 從污泥存放箱運輸至污泥堆放點的污泥自動運輸裝置。

　　優選地，所述的污泥脫水機的出口設于污泥存放箱上方。

　　優選地，所述的污泥自動運輸裝置包括可將打包好的污泥從污泥存放箱運 輸至污泥堆放點的第一伸縮桿，所述的第一伸縮桿連接可對污泥進行擠壓和打包 的機械手。

　　更優選地，所述的第一伸縮桿可將打包好的污泥從污泥存放箱提升至導軌 的一端，并沿所述的導軌將打包好的污泥運輸至污泥堆放點。

　　更優選地，所述的機械手包括污泥袋、第二電機、第一電機、第二伸縮桿、 連接軸和連桿，所述的連桿的一端固定連接污泥袋的袋口，連桿的另一端通過連 接軸連接第二伸縮桿的一端，第二伸縮桿可在第一電機的控制下伸縮，污泥袋的 袋口的外側設有繩索，所述的繩索可在第二電機的控制下收緊或放松。

　　更優選地，所述的第二伸縮桿為至少三個，均勻分布在污泥袋的袋口所在 的平面。

　　更優選地，所述的第一電機與第一伸縮桿連接。

　　更優選地，所述的連桿的另一端與連接軸固定連接，第二伸縮桿的一端設 于連接軸上并可繞連接軸轉動。

　　更優選地，所述的污泥袋內襯濾布，污泥中的水經過濾后可透過污泥袋。

　　優選地，所述的污泥存放箱設有加藥裝置。

　　與現有技術相比，本發明的有益效果是：

　　本發明在將污泥第一次脫水后，可通過加藥、壓縮進一步脫水，減少污泥 內部消化反應，避免二次污染;采用機械手將污泥打包，通過導軌運輸?shù)街付ù?放點，待垃圾運輸車到達一次性卸貨裝車，裝車方便、便于運輸，整個過程自動 化程度高，可實現遠程控制，避免人體傷害。
