申請日2015.08.25

　　公開(公告)日2015.12.02

　　IPC分類號C02F103/30; C02F9/04

　　摘要

　　本發明涉及一種膜法印染廢水回用處理的設備及方法。該方法為將印染廢水二級生化出水經機械過濾后引入超濾系統;經超濾系統中的超濾膜過濾后得到的產水進入膜接觸反應器的一側，同時在膜接觸反應器另一側通入含臭氧氣體;臭氧通過膜進行擴散并與廢水中有機物反應，廢水中殘留色度、有機物等被去除，實現深度處理。該方法涉及的設備包括機械過濾器、超濾膜系統以及膜接觸反應器。所述超濾膜切割分子量經優化選取，優選的切割分子量為30kDa)50kDa。本發明利用膜法組合方法克服了現有技術臭氧傳質過程中傳質效率低、臭氧利用率低以及印染廢水回用過程復雜，占地面積大，回用成本高的缺陷，實現了印染廢水的深度處理和回用。

　　權利要求書

　　1.一種膜法印染廢水回用處理的設備，包括原水箱，增壓泵，清水箱， 氣源，臭氧發生器，臭氧濃度檢測儀，臭氧分解器，其特征在于，該設備還 包括機械過濾器，超濾系統，膜接觸反應器。

　　2.根據權利要求1所述一種膜法印染廢水回用處理的設備，其特征在 于，所述的機械過濾器采用格柵、濾網濾布、砂濾、活性炭、活性棉、微濾 中的一種或多種。

　　3.一種基于權利要求1或2中所述的設備的膜法印染廢水回用處理的 方法，其特征在于，該方法包括以下步驟：

　　1)將待處理的印染廢水經二級生化處理后引入原水箱，在增壓泵作用 下將廢水引入機械過濾器中;

　　2)將上述1)中經機械過濾器過濾后的廢水引入含切割分子量為 3kDa-100kDa的超濾膜的超濾系統，經所述的超濾系統過濾后產生的濃水外 排，同時得到超濾產水;

　　3)將2)中的超濾產水引入膜接觸反應器的一側，同時在膜接觸反應器 的另一側通入含臭氧氣體;

　　4)控制3)中膜接觸反應器內氣相側壓力小于泡點壓力與液相壓力之和， 使臭氧氣體以無泡方式通過膜進行擴散并與另一側的廢水中有機物反應，將 廢水中殘留色度、有機物等去除，實現廢水的深度處理;

　　5)充分反應后產生的尾氣經分解后排空，有機廢水經充分氧化達標后 排出。

　　4.根據權利要求3所述的印染廢水回用的方法，其特征在于，所述的 超濾膜系統的膜的切割分子量為30kDa-50kDa。

　　5.根據權利要求3所述的印染廢水回用的方法，其特征在于，所述的 膜接觸反應器內氣相側壓力值為1kPa-10kPa。

　　6.根據權利要求3所述的印染廢水回用處理的方法，其特征在于，所 述的膜接觸反應器的膜采用耐氧化的中空纖維膜材料構成。

　　7.根據權利要求6所述的印染廢水回用處理的方法，其特征在于，所 述的中空纖維膜材料為聚偏氟乙烯、聚四氟乙烯、聚(偏氟乙烯-共聚-六氟 丙烯)、聚(偏氟乙烯-共聚-四氟乙烯)、聚(偏氟乙烯-共聚-三氟乙烯)、 聚(偏氟乙烯-共聚-氯三氟乙烯)中的一種或幾種。

　　8.根據權利要求6和7所述的印染廢水回用處理的方法，其特征在于， 所述的中空纖維膜為疏水微孔膜，孔徑大小為0.1-1微米，孔隙率為40-90%， 壁厚為0.1-0.4mm。

　　說明書

　　一種膜法印染廢水回用處理的設備及方法

　　【技術領域】

　　本發明涉及一種膜法印染廢水回用處理的設備及方法，具體涉及一種應 用超濾系統及膜接觸反應器對印染廢水二級生化出水進行深度處理及回用 處理的設備及方法，屬于廢水處理領域。

　　【背景技術】

　　印染廢水組分復雜，色度、COD等含量較高。尤其是隨著染料化工的發 展，染料成分日趨復雜，其處理變得越發困難。與此同時，印染行業對回用 水中殘留COD、色度等都有嚴格限制。印染行業排放廢水量巨大，而回用率 很低。實現印染廢水的深度處理及回用有重要意義。印染廢水經二級生化處 理后，出水普遍殘留較高色度，主要由具有發色官能團的難降解有機物及大 量微生物代謝產物構成。微生物代謝產物分子跨度大，微生物聚合物 (>10kDa)，蛋白質和多糖、類腐殖質(1-10k)，低分子有機酸和中性物 質(<1kDa).且大分子在廢水中含量較多，可生物降解性能差，處理難度大。

　　臭氧氧化能力極強，不產生污泥與異味，無二次污染，且氣源易得，常 用于廢水深度處理工藝。但是臭氧在水中溶解度不高、穩定性較差，需要合 適的氣液接觸技術以實現臭氧快速混合，減少傳質過程中的能量損失。傳統 的臭氧接觸方式大多為填料塔、噴霧塔、鼓泡塔等。這些設備的臭氧傳質速 率不夠高，且易出現液泛、乳液、泡沫、氣霧夾帶等問題。

　　【發明內容】

　　本發明的目的是為了克服現有技術的不足，利用超濾膜及膜接觸反應器 對印染廢水二級生化出水進行深度處理及回用。

　　本發明的目的是通過以下方式來實現的：

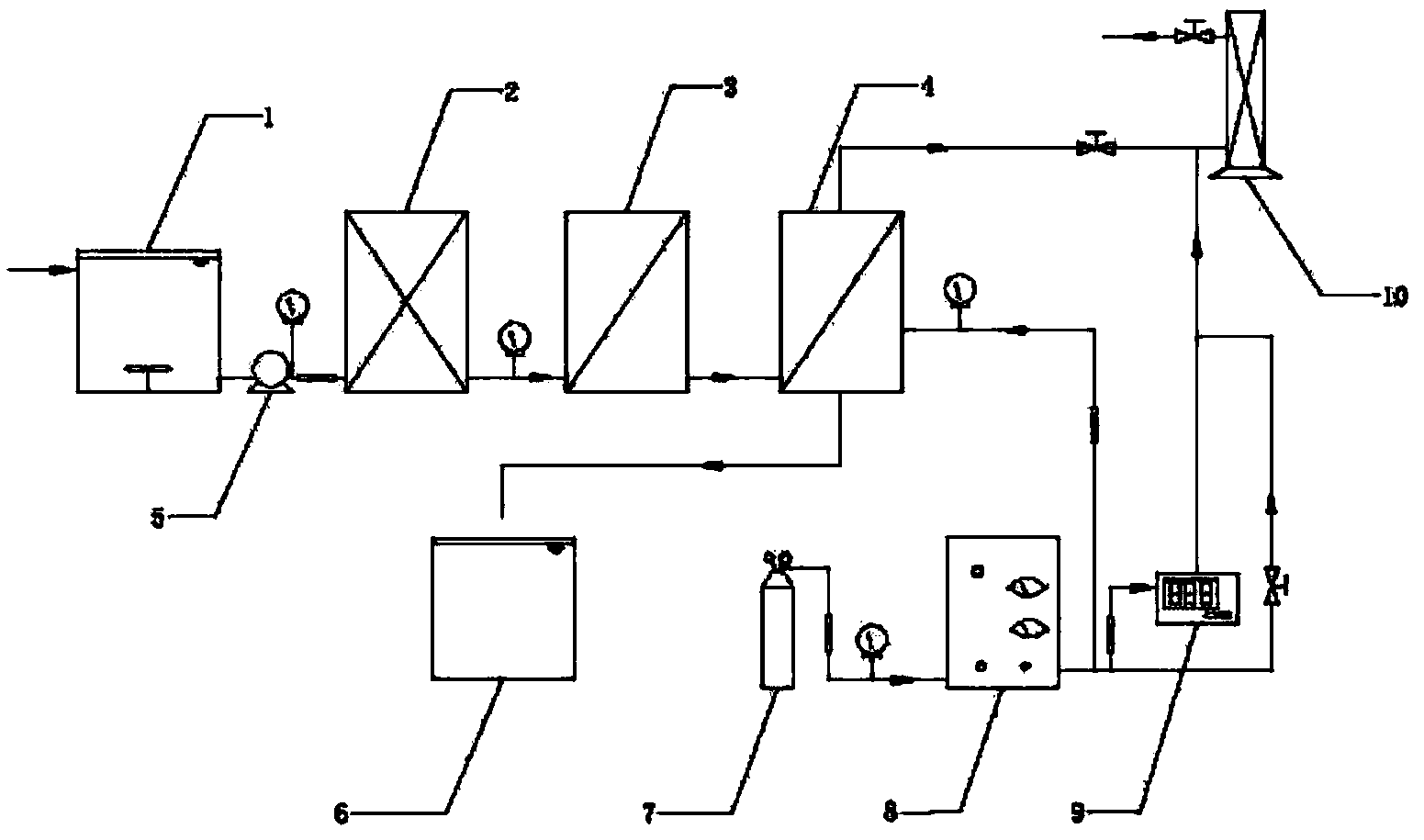

　　本發明提供了一種膜法印染廢水回用處理的設備，包括原水箱，增壓泵， 清水箱，氣源，臭氧發生器，臭氧濃度檢測儀，臭氧分解器，該設備還包括 機械過濾器，超濾系統，膜接觸反應器。

　　所述的機械過濾器采用格柵、濾網濾布、砂濾、活性炭、活性棉、微濾中 的一種或多種。

　　本發明還提供了一種膜法印染廢水回用處理的方法，該方法包括以下步 驟：

　　1)將待處理的印染廢水經二級生化處理后引入原水箱，在增壓泵作用 下將廢水引入機械過濾器中;

　　2)將上述1)中經機械過濾器過濾后的廢水引入含切割分子量為 3kDa-100kDa的超濾膜的超濾系統，經所述的超濾系統過濾后產生的濃水外 排，同時得到超濾產水;

　　3)將2)中的超濾產水引入膜接觸反應器的一側，同時在膜接觸反應器 的另一側通入含臭氧氣體;

　　4)控制3)中膜接觸反應器內氣相側壓力小于泡點壓力與液相壓力之和， 使臭氧氣體以無泡方式通過膜進行擴散并與另一側的廢水中有機物反應，將 廢水中殘留色度、有機物等去除，實現廢水的深度處理;

　　5)充分反應后產生的尾氣經分解后排空，有機廢水經充分氧化達標后 排出。

　　上述步驟1)中的機械過濾器用來去除原廢水中的泥沙、懸浮物、以及 部分溶解態有機物。該步驟可有效保護后續步驟中的膜組件免受水中雜質的 物理磨損，同時降低了后續處理的有機物負荷;

　　步驟2)利用前置的超濾膜對水中大分子進一步攔截，以減輕后續氧化 過程的有機物負荷。二級生化出水中有機物有殘留染料、微生物分解產物等， 分子量分布較廣。超濾膜可去除其中分子量較大的部分有機物，對水中總有 機物的降低效果顯著;

　　步驟3)利用膜接觸反應器進行臭氧曝氣，通過控制氣相壓力小于液相 壓力及跨膜壓差之和，使得曝氣過程以無泡的方式進行。該曝氣方式壓力損 失小，傳質過程能耗小。通過無泡形式曝氣，臭氧的傳質系數大，傳質效率 高。所使用的膜接觸反應器由中空纖維膜組成，該膜組件提供了很大的比表 面積。通過膜接觸反應器可減小臭氧接觸器的體積。與此同時，在膜接觸反 應器中，氣相和液相分別獨立流動，兩相的操作互不干擾，可有效避免傳統 反應器易出現的液泛等問題。

　　在上述技術方案的基礎上，本發明設備還可以做如下改進：

　　優選地，所述的超濾膜系統的膜的切割分子量為30kDa-50kDa。

　　進一步，所述的膜接觸反應器內氣相側壓力值為1kPa-10kPa。

　　進一步，所述的膜接觸反應器的膜采用耐氧化的中空纖維膜材料構成。

　　更進一步，所述的中空纖維膜材料為聚偏氟乙烯、聚四氟乙烯、聚(偏 氟乙烯-共聚-六氟丙烯)、聚(偏氟乙烯-共聚-四氟乙烯)、聚(偏氟乙烯 -共聚-三氟乙烯)、聚(偏氟乙烯-共聚-氯三氟乙烯)中的一種或幾種。

　　更進一步，所述的中空纖維膜為疏水微孔膜，孔徑大小為0.1-1微米， 孔隙率為40-90%，壁厚為0.1-0.4mm。

　　本發明的有益效果是：

　　本發明方法利用前置的超濾膜對印染廢水生化出水中大分子有機物進 行攔截以減輕后續臭氧氧化階段的負荷。然后利用膜接觸反應器以無泡曝氣 的方式實現臭氧和廢水的快速混合。利用此膜法組合工藝來實現印染廢水的 深度處理和回用，并且克服了現有技術臭氧傳質過程中傳質效率低、臭氧利 用率低以及印染廢水回用過程復雜，占地面積大，回用成本高的缺陷。
