摘要

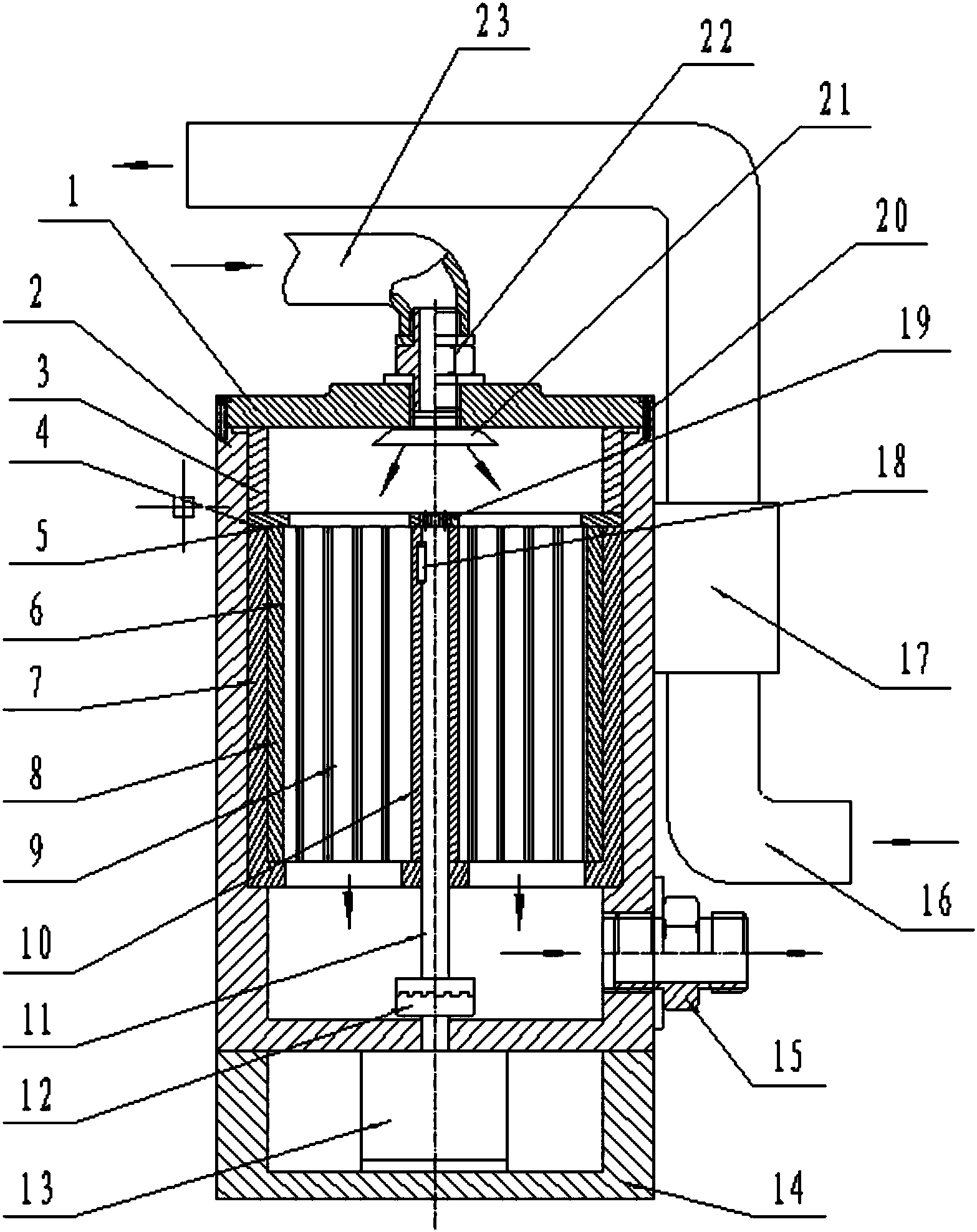

本實用新型公開了一種帶有褶皺式過濾器的壓載水處理裝置，包括殼體蓋、殼體、壓套、旋轉機構、過濾器、聯軸器、電機、殼體底座、已濾水接口、排水通道、排水通道固定裝置、平銷、螺釘、水噴嘴、進水接口、進水通道蓋板、旋轉機構外殼、連通軸、軸承、濾器外殼、過濾器本體和過濾器纏繞套;本實用新型能有效地增大過濾器的過濾面積，同時本實用新型能夠過濾的水量在每分鐘數十至數百升的范圍，并且能減小裝置的尺寸，充分利用能量，從而達到節能減排，有一定的社會經濟效益，且能夠批量生產，具有實用性，本實用新型采用褶皺式過濾器能夠有效的過濾掉水中有害水生物。
摘要附圖
權利要求書
1.一種帶有褶皺式過濾器的壓載水處理裝置，其特征在于：包括殼體蓋(1)、 殼體(2)、壓套(3)、旋轉機構(4)、過濾器(6)、聯軸器(12)、電機(13)、 殼體底座(14)、已濾水接口(15)、排水通道(16)、排水通道固定裝置(17)、 平銷(18)、螺釘(20)、水噴嘴(21)、進水接口(22)和進水通道(23);
所述殼體(2)上端通過螺釘(20)固定有殼體蓋(1);
所述殼體蓋(1)下面中央固定有水噴嘴(21)，所述殼體蓋(1)上面中央 固定有進水接口(22);
所述進水接口(22)上端與進水通道(23)連接;
所述殼體(2)內部從上到下依次設有壓套(3)、旋轉機構(4)和聯軸器 (12);
所述旋轉機構(4)內部通過平銷(18)與過濾器(6)固定連接;所述殼 體(2)下端固定連接有殼體底座(14);所述殼體底座(14)中設有電機(13); 所述電機(13)輸出端通過聯軸器(12)與旋轉機構(4)連接;所述已濾水接 口(15)位于殼體(2)右側下面;所述排水通道(16)通過排水通道固定裝置 (17)固定在殼體(2)外部;
所述水噴嘴(21)包括噴嘴本體，該噴嘴本體的一端設有進水端，該噴嘴 本體的相對的另一端設有出水端，所述噴嘴本體內部設有空腔分別與該出水端 和該進水端相連通，所述噴嘴本體靠近其進水端的一部分的外側面為一傾斜度 為45°的傾斜面，且該傾斜面與所述進水端的軸線的夾角為30-50°，該傾斜面 上設有若干個引流孔分別與所述噴嘴本體內部的空腔相連通。
2.根據權利要求1所述的一種帶有褶皺式過濾器的壓載水處理裝置，其特 征在于：所述旋轉機構(4)包括蓋板(5)、旋轉機構外殼(7)、連通軸(11) 和軸承(19);
所述蓋板(5)位于旋轉機構外殼(7)上側;所述蓋板(5)下面中央設有 軸承(19);
所述連通軸(11)上端與軸承(19)連接，所述連通軸(11)下側貫穿旋 轉機構外殼(7)底部。
3.根據權利要求1所述的一種帶有褶皺式過濾器的壓載水處理裝置，其特 征在于：所述過濾器(6)包括過濾器外殼(8)、過濾器本體(9)和過濾器纏 繞套(10);
所述過濾器外殼(8)內部設有過濾器本體(9)和過濾器纏繞套(10);所 述濾器本體(9)纏繞在過濾器纏繞套(10)上面。
4.根據權利要求3所述的一種帶有褶皺式過濾器的壓載水處理裝置，其特 征在于：所述過濾器本體(9)為徑向折疊的褶皺形狀的褶皺式過濾器。
說明書
一種帶有褶皺式過濾器的壓載水處理裝置
技術領域
本實用新型涉及船舶技術領域，尤其涉及一種帶有褶皺式過濾器的壓載水 處理裝置。
背景技術
隨著全球經濟一體化進程的不斷加快，國際物流行業迅速增長，船舶運輸 是全球物流鏈中重要的一環，據統計，國際貿易中80%以上的貨物是通過船舶 轉運的。船舶航行過程中，壓載是一種必然狀態，船舶在加裝壓載水的同時， 當?shù)氐乃镆搽S之被裝入到壓載艙中，直至航程結束后隨壓載水排放到目的 地海域。壓載水跟隨船舶從一地到它地，從而引起了有害水生物和病原體的傳 播。據估算，目前全球每年的壓載水有100多億噸，壓載水的無控制排放可能 會對本地的生態系統、社會經濟和公眾健康造成危害。全球環�；鸾M織(GEF) 把船舶通過壓載水將有害生物引入新環境并對其產生影響列為海洋的四大危害 之一。以往對通入壓載水箱內的海水先通過電解，電解產生的高濃度次氯酸鈉 溶液和氫氣一起流到除氫罐中，氫氣在除氫罐中分離出來，向上排出舷外，而 高濃度的次氯酸鈉溶液再回注到壓載水主管路中，混合均勻后，使進水總管中 的次氯酸鈉濃度達到10～15mg/L，以殺滅殘余的有害水生物。但是在實際壓 載水箱內的次氯酸鈉濃度很難打打牌理想的標準，一旦進入到壓載水箱內就很 難進行再次電解，很難進一步控制壓載水箱內次氯酸鈉濃度。
實用新型內容
本實用新型的目的是針對上述問題，提供一種生產效率高的一種帶有褶皺 式過濾器的壓載水處理裝置。
為達到上述目的，本實用新型采用了下列技術方案：本實用新型的一種帶 有褶皺式過濾器的壓載水處理裝置，包括殼體蓋、殼體、壓套、旋轉機構、過 濾器、聯軸器、電機、殼體底座、已濾水接口、排水通道、排水通道固定裝置、 平銷、螺釘、水噴嘴、進水接口和進水通道;所述殼體上端通過螺釘固定有殼 體蓋;所述殼體蓋下面中央固定有水噴嘴，所述殼體蓋上面中央固定有進水接 口;所述進水接口上端與進水通道連接;所述殼體內部從上到下依次設有壓套、 旋轉機構和聯軸器;所述旋轉機構內部通過平銷與過濾器固定連接;所述殼體 下端固定連接有殼體底座;所述殼體底座中設有電機;所述電機輸出端通過聯 軸器與旋轉機構連接;所述已濾水接口位于殼體右側下面;所述排水通道通過 排水通道固定裝置固定在殼體外部;
所述水噴嘴包括噴嘴本體，該噴嘴本體的一端設有進水端，該噴嘴本體的 相對的另一端設有出水端，所述噴嘴本體內部設有空腔分別與該出水端和該進 水端相連通，所述噴嘴本體靠近其進水端的一部分的外側面為一傾斜度為45° 的傾斜面，且該傾斜面與所述進水端的軸線的夾角為30-50°，該傾斜面上設有 若干個引流孔分別與所述噴嘴本體內部的空腔相連通。
作為優選，所述旋轉機構包括蓋板、旋轉機構外殼、連通軸和軸承;所述 蓋板位于旋轉機構外殼上側;所述蓋板下面中央設有軸承;所述連通軸上端與 軸承連接，所述連通軸下側貫穿旋轉機構外殼底部。
作為優選，所述過濾器包括過濾器外殼、過濾器本體和過濾器纏繞套;所 述過濾器外殼內部設有過濾器本體和過濾器纏繞套;所述濾器本體纏繞在過濾 器纏繞套上面。
作為優選，所述過濾器本體為徑向折疊的褶皺形狀的褶皺式過濾器。
有益效果：本實用新型結構簡單，設計合理，使用方便，能有效地增大過 濾器的過濾面積，同時本實用新型能夠過濾的水量在每分鐘數十至數百升的范 圍，并且能減小裝置的尺寸，充分利用能量，從而達到節能減排，有一定的社 會經濟效益，且能夠批量生產，具有實用性。本實用新型采用褶皺式過濾器能 夠有效的過濾掉水中有害水生物。
