申請日2015.06.18

　　公開(公告)日2015.10.28

　　IPC分類號C02F9/04; B01D53/04; B01D53/84; C02F1/66

　　摘要

　　本實用新型公開了一種帶煤基炭吸附的污水處理裝置，包括箱體、污水進管及污水出管，箱體內左側設置有反應腔，反應腔下端設置有電機，電機通過轉軸與反應腔內的多個攪拌齒相連;反應腔通過設置于其右側上端的連通管連接于第一沉積腔左側下端，第一沉積腔右側依次設置有第二沉積腔、過濾腔及凈水腔，第一沉積腔和第二沉積腔設置有流通口;過濾腔兩側均設置有過濾網，過濾腔下端為漏斗狀且連接有淤泥管;凈水腔右端設置有污水出管;反應腔內上端設置有吸氣口，吸氣口通過吸氣管與設置在箱體上端的除臭裝置相連。本新型結構設計合理，提高工作效率，提高了污水的除污效果，并且通過設置除臭裝置，有效的降低污水中惡臭氣體的排放。

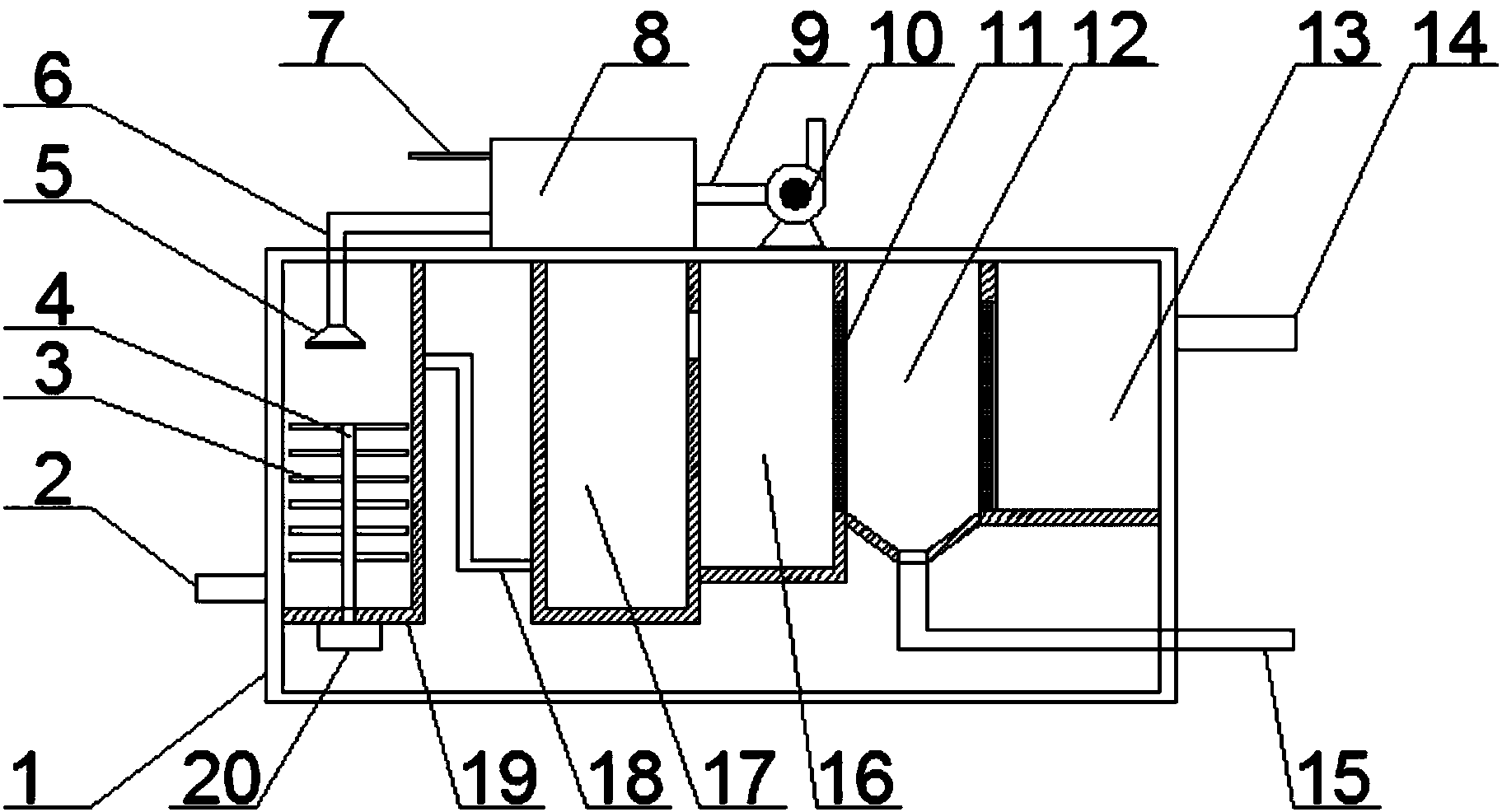

　　摘要附圖



　　權利要求書

　　1.一種帶煤基炭吸附的污水處理裝置，包括箱體、污水進管及污水出管，其特征在于，所述箱體內左側設置有反應腔，所述反應腔下端設置有電機，所述電機通過轉軸與反應腔內的多個攪拌齒相連;所述反應腔通過設置于其右側上端的連通管連接于第一沉積腔左側下端，所述第一沉積腔右側依次設置有第二沉積腔、過濾腔及凈水腔，所述第一沉積腔和第二沉積腔設置有流通口;所述過濾腔兩側均設置有過濾網，所述過濾腔下端為漏斗狀且連接有淤泥管，所述淤泥管穿過箱體右側延伸至箱體外;所述凈水腔右端設置有污水出管;所述反應腔內上端設置有吸氣口，所述吸氣口通過吸氣管與設置在箱體上端的除臭裝置相連;所述除臭裝置包括第一隔板及第二隔板，所述第一隔板設置于除臭裝置內下側中部，所述除臭裝置內上側位于第一隔板右側設置有第二隔板，所述第一隔板與第二隔板之間設置有氣體干燥區;所述第一隔板與箱體左側之間設置有生物過濾區，所述生物過濾區內填充有復合填料;所述生物過濾區上端設置有營養液噴淋管，所述營養液噴淋管水平設置并延伸至除臭裝置外;所述第二隔板右側設置有煤基炭吸附區，所述煤基炭吸附區內填充有煤基炭;所述煤基炭吸附區右側設置有出氣管，所述出氣管與抽風機相連。

　　2.根據權利要求1所述的帶煤基炭吸附的污水處理裝置，其特征在于，所述營養液噴淋管下端設置有多個營養液噴淋頭。

　　3.根據權利要求1所述的帶煤基炭吸附的污水處理裝置，其特征在于，所述抽風機為離心式風機。

　　4.根據權利要求1所述的帶煤基炭吸附的污水處理裝置，其特征在于，所述第一沉積腔、第二沉積腔及過濾腔的底面依次升高。

　　說明書

　　一種帶煤基炭吸附的污水處理裝置

　　技術領域

　　本實用新型涉及一種污水處理裝置，具體是一種帶煤基炭吸附的污水處理裝置。

　　背景技術

　　化工廠的污水中往往會產生主要成分為硫化氫和氨等物質的惡臭氣體，不僅影響人的感官，而且對人體健康及生態環境造成嚴重危害。隨著社會經濟的發展、生活水平的提高和公眾環境意識的日益增強，這些行業產生的惡臭污染成為亟待解決的首要問題。

　　目前化工廠污水中惡臭氣體處理的技術主要有空氣稀釋、掩蔽、化學吸收、化學噴淋、活性炭吸附和生物技術等。然而，由于實際生產過程中惡臭氣體產生濃度變動大，組分較為復雜，除含有硫化氫和氨外，還可能含有甲硫醇、乙硫醇、乙硫醚和甲基胺等物質。特別是含硫、氨氣體生物降解過程中產生的酸性物質易導致生物處理系統 pH 降低，從而引起系統處理效率降低和運行不穩定等問題。常規的單一處理技術在在處理惡臭氣體時，往往存在著處理效率低、很難實現達標排放和系統運行不穩定等不足。

　　實用新型內容

　　本實用新型的目的在于提供一種帶煤基炭吸附的污水處理裝置，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：

　　一種帶煤基炭吸附的污水處理裝置，包括箱體、污水進管及污水出管，所述箱體內左側設置有反應腔，所述反應腔下端設置有電機，所述電機通過轉軸與反應腔內的多個攪拌齒相連;所述反應腔通過設置于其右側上端的連通管連接于第一沉積腔左側下端，所述第一沉積腔右側依次設置有第二沉積腔、過濾腔及凈水腔，所述第一沉積腔和第二沉積腔設置有流通口;所述過濾腔兩側均設置有過濾網，所述過濾腔下端為漏斗狀且連接有淤泥管，所述淤泥管穿過箱體右側延伸至箱體外;所述凈水腔右端設置有污水出管;所述反應腔內上端設置有吸氣口，所述吸氣口通過吸氣管與設置在箱體上端的除臭裝置相連;所述除臭裝置包括第一隔板及第二隔板，所述第一隔板設置于除臭裝置內下側中部，所述除臭裝置內上側位于第一隔板右側設置有第二隔板，所述第一隔板與第二隔板之間設置有氣體干燥區;所述第一隔板與箱體左側之間設置有生物過濾區，所述生物過濾區內填充有復合填料;所述生物過濾區上端設置有營養液噴淋管，所述營養液噴淋管水平設置并延伸至除臭裝置外;所述第二隔板右側設置有煤基炭吸附區，所述煤基炭吸附區內填充有煤基炭;所述煤基炭吸附區右側設置有出氣管，所述出氣管與抽風機相連。

　　作為本實用新型進一步的方案：所述營養液噴淋管下端設置有多個營養液噴淋頭。

　　作為本實用新型再進一步的方案：所述抽風機為離心式風機。

　　作為本實用新型再進一步的方案：所述第一沉積腔、第二沉積腔及過濾腔的底面依次升高。

　　與現有技術相比，本實用新型的有益效果是：利用反應腔對污水進行中和反應除去有害物質，設置攪拌齒，攪拌污水使得污水與反應液充分反應，提高反應速度，提高工作效率，保證除污效果;設置第一沉積腔及第二沉積腔，使污水進行多級沉淀，且因?yàn)榈谝怀练e腔、第二沉積腔及過濾腔的底面依次升高，使沉積于第一沉積腔、第二沉積腔底部的淤泥不易流動，提高除污效果;設置淤泥管，將過濾網過濾的淤泥排出;生物過濾區內部設置復合填料，填料上接種高效異養細菌、硫細菌、氨氧化菌和亞硝酸氧化菌微生物，反應腔內的惡臭氣體經生物過濾區生物吸收和降解，再經氣體干燥區干燥，干燥后的氣體進入煤基炭吸附區，經煤基炭吸附劑顆粒吸附后，處理后的氣體出氣管排放，有效降低污水中惡臭氣體的排放。

　　綜上所述，本新型結構設計合理，結構緊湊，提高工作效率，提高了污水的除污效果，并且通過設置除臭裝置，有效的降低污水中惡臭氣體的排放。
