申請日2015.07.15

　　公開(公告)日2015.11.04

　　IPC分類號C02F11/12; C10B57/10; C10B53/00; C02F11/10

　　摘要

　　本發明公開了一種管鏈?zhǔn)竭B續化污泥油泥碳化系統，包括預處理系統和碳化系統。因?yàn)楸痉桨钢形锪舷仍谪?fù)壓狀態下脫水、脫蠟、脫膠處理，后在無氧條件下熱裂解，同時碳化系統的熱風余熱作為預處理系統的熱源，所以該方案實現了從根本上對污泥、油泥做到無害化終端處理和能源的節約;又因?yàn)楸痉桨钢刑蓟�裝置和干燥裝置分別采用了內推進式螺旋和管鏈?zhǔn)焦伟逶O(shè)計，工作時都會不停地刮動釜的內壁，同時整套系統采用了連續化運作，因此該方案有效克服了傳統設備所帶來的粘壁、低處理量、工藝繁雜等缺點。綜上所述，該方案有效克服了傳統污泥處理設備的常見缺點，且在現有技術條件下完全能夠?qū)崿F(xiàn)，因此該技術方案具有很強的實用性和可行性。

　　權利要求書

　　1.一種管鏈?zhǔn)竭B續化污泥油泥碳化系統，其特征在于：包括預處理系統和 碳化系統，其中預處理系統又包括進料設備、干燥裝置、出料設備、列管式冷 凝設備和廢氣處理裝置，干燥裝置中管鏈?zhǔn)焦伟宓纳祥_口和干燥釜的下開口分 別與進料設備中螺旋式進料機的出料口和出料設備中螺旋提升機的進料口相連 接，干燥裝置中干燥釜的氣管和熱風膛的熱風出口分別與列管式冷凝設備中分 氣包的中開口和廢氣處理裝置的進氣口相連接;碳化系統又包括進料設備、碳 化裝置、出渣設備、供熱設備和噴淋式冷凝設備，進料設備中螺旋式進料機的 內部螺旋與碳化設備中內推進螺旋是同一根螺旋，碳化裝置中碳化釜的氣管和 下開口分別與噴淋式冷凝設備中分氣包的中開口和出渣設備中一級螺旋密封出 渣機的進渣口相連接，供熱設備中熱風出口與碳化裝置中熱風膛的熱風進口相 連接;最后，碳化系統的熱風出口和進料口分別與預處理系統的熱風進口和出 料口相連接，把預處理系統和碳化系統連成一個整體，就構成了管鏈?zhǔn)竭B續化 污泥油泥碳化系統。

　　2.根據權利要求1所述的管鏈?zhǔn)竭B續化污泥油泥碳化系統，其特征在于： 對于預處理系統，進料設備的雙閉風式進料機出料口與螺旋式進料機進料口相 連接;干燥裝置又包括管鏈?zhǔn)焦伟�、干燥釜、熱風膛、外保溫層，其中管鏈?zhǔn)?刮板的上開口和干燥釜的下開口分別與螺旋式進料機的出料口和出料設備中螺 旋提升機的進料口相連接，且刮板的形狀為弧形，弧形的設計更有利于刮動黏 稠狀物料前進;干燥釜又包括釜體和氣管，其中釜體的上端開口與氣管相焊接; 熱風膛又包括外膛壁、熱風道、內膛壁、熱風進口和熱風出口，其中內膛壁就 是干燥釜的外壁，外膛壁就是外保溫層的內壁;出料設備是一個螺旋提升機; 列管式冷凝設備包括分氣包、渣液罐、冷凝器、儲液罐、負壓機、水封和水箱， 其中分氣包又包括上、中、下三個開口和分子篩層，分子篩層在上開口與中開 口之間，分氣包的上、下開口分別與冷凝器進氣管和渣液罐相連接。

　　3.根據權利要求1所述的管鏈?zhǔn)竭B續化污泥油泥碳化系統，其特征在于： 對于碳化系統，碳化裝置包括內推進螺旋、碳化釜、熱風膛、外保溫層，其中 內推進螺旋的外徑和軸長與碳化釜的內徑和釜長尺寸相同，且內推進螺旋與進 料設備中的螺旋所用的是同一根軸承，但內推進螺旋采用的是槳葉狀螺旋片， 目的是實現物料在推進的過程中充分混合攪拌;碳化釜又包括釜體和氣管，其 中釜體的上端開口與氣管相焊接;熱風膛包括外膛壁、熱風道、內膛壁、熱風 進口和熱風出口，其中內膛壁就是碳化釜的外壁，外膛壁就是外保溫層的內壁; 出渣設備包括一級螺旋密封出渣機和二級螺旋密封出渣機，一級螺旋密封出渣 機的出渣口與二級螺旋密封出渣機的進渣口相連接。

　　說明書

　　一種管鏈?zhǔn)竭B續化污泥油泥碳化系統

　　技術領域

　　本發明涉及一種管鏈?zhǔn)竭B續化污泥油泥碳化系統。

　　背景技術

　　現代工業作為當今社會發展的有力推手，促成了我國經濟的再次騰飛，但 在工業生產中產生的廢料，特別是工業污泥對人類生存環境產生了巨大的威脅 與破壞，因此對工業污泥無害化處理設備的研究與開發成為當今機械領域的一 項重大課題。

　　近年來，通過技術研發人員的不懈努力，促使一系列污泥、油泥處理設備 相繼問世。但對污泥、油泥處理的技術手段主要還是圍繞對污泥的干燥脫水， 或者添加化學試劑進行處理，這些技術手段不能從根本上對污泥、油泥做到無 害化終端處理。本發明所設計的一種全自動管鏈?zhǔn)竭B續化污泥油泥碳化系統， 不但有效節約運行成本，而且一次就能從根本上對工業污泥、油泥做到無害化 終端處理。因此這種管鏈?zhǔn)竭B續化污泥油泥碳化系統非常適合在現代工業生產 中作為污泥、油泥終端處理設備使用。

　　發明內容

　　本發明的目的是提供一種管鏈?zhǔn)竭B續化污泥油泥碳化系統，使工業污泥、 油泥從根本上得到無害化終端處理，同時熱碳化產物也能帶來相當可觀的經濟 效益。

　　本發明采用以下技術方案：

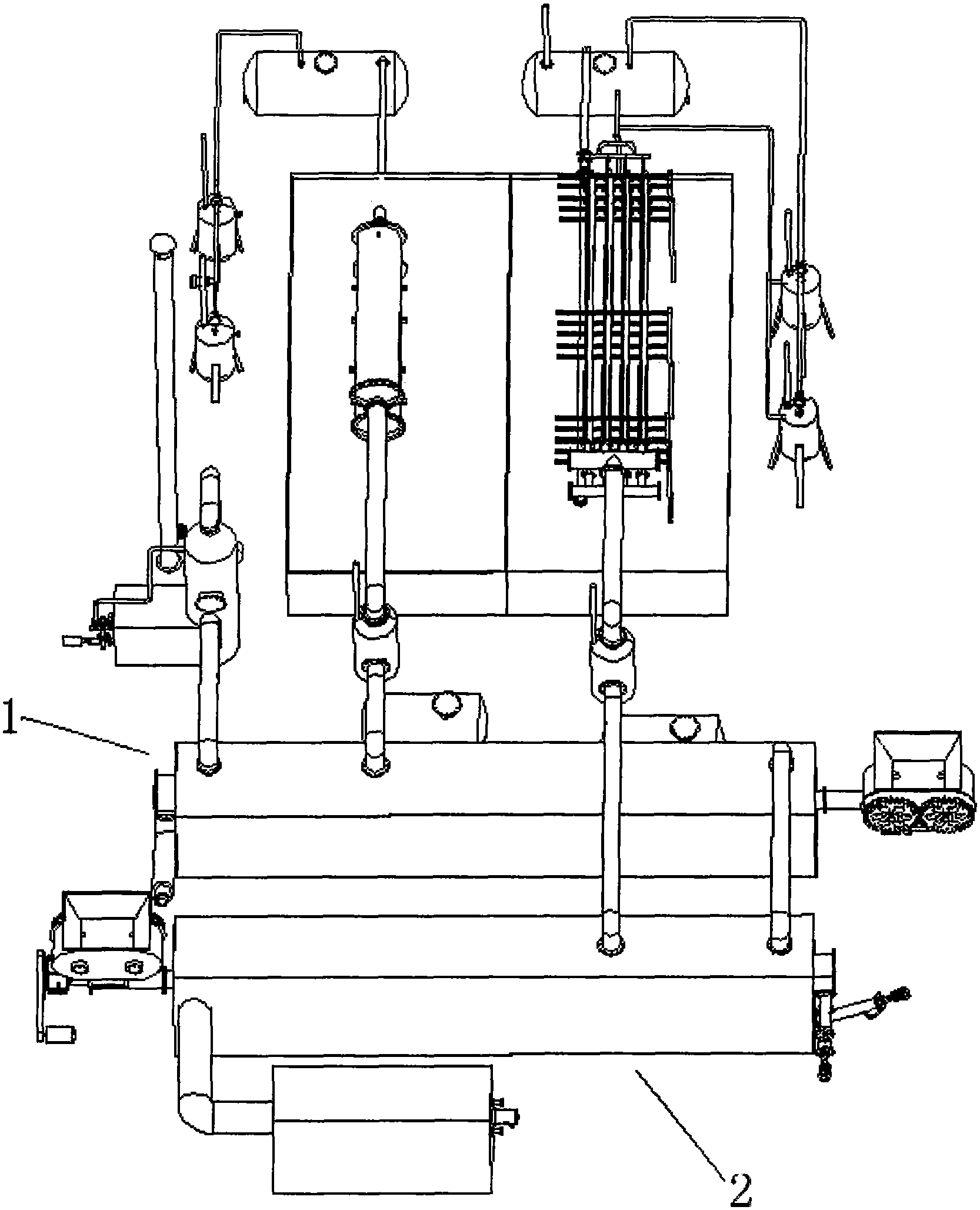

　　一種管鏈?zhǔn)竭B續化污泥油泥碳化系統，包括預處理系統和碳化系統。其中 預處理系統包括進料設備、干燥裝置、出料設備、列管式冷凝設備和廢氣處理 裝置;碳化系統包括進料設備、碳化裝置、出渣設備、供熱設備和噴淋式冷凝 設備。

　　對于預處理系統：

　　所述的進料設備包括雙閉風式進料機、螺旋式進料機。

　　所述的干燥裝置包括管鏈?zhǔn)焦伟�、干燥釜、熱風膛、外保溫層，其中管鏈 式刮板的上開口和下開口分別與螺旋式進料機的出料口和出料設備中螺旋提升 機的進料口相連接，且刮板的形狀為弧形，弧形的設計更有利于刮動黏稠狀物 料前進;干燥釜又包括釜體與氣管，其中釜體的上端開口與氣管相焊接;熱風 膛包括外膛壁、熱風道、內膛壁、熱風進口和熱風出口，其中內膛壁就是干燥 釜的外壁，外膛壁就是外保溫層的內壁，熱風進口與碳化系統中熱風膛的熱風 出口相連接，熱風出口與廢氣處理裝置的霧化塔進氣口相連接。

　　所述的出料設備是一個螺旋提升機，靠近螺旋提升機中出料口的軸承部分 不焊接螺旋片，目的是起到內部物料的自密封作用，提升機的進料口與干燥裝 置的出料口相連接，提升機的出料口與熱碳化系統的雙閉風式進料機的上口相 連接。

　　所述的列管式冷凝設備包括分氣包、渣液罐、冷凝器、儲液罐、負壓機、 水封和水箱，其中分氣包包括上、中、下三個開口和分子篩層，分子篩層在上 開口與中開口之間，分子篩層可使高溫下的蠟氣得到分離和二次分解，分氣包 的上、中、下三個開口分別與冷凝器進氣管、干燥釜中氣管的另一端、渣液罐 相連接;其中冷凝器包括里層列氣管、外層水管、進水管、出水管、進氣管、 出液管和循環冷卻水泵，里層列氣管兩端開口分別與進氣管和出液管相連接， 進水管與循環冷卻水泵出水管相連接，出水管伸向水箱，出液管與儲液罐的進 液管相連接;儲液罐上端氣管與水封進氣管相連接，該水封的出氣口與負壓機 的進氣口相連接，負壓機的出氣口與另一個水封的進氣口相連接，且負壓機由 一個真空泵組成。

　　所述的廢氣處理裝置包括霧化塔、脫硫器、高溫高溫引風機、煙囪。其中 霧化塔又包括儲水箱、高溫循環水泵、霧化層、多級除塵層、進氣口、出氣口， 水經過高溫循環水泵從與霧化塔底部開口相連的儲水箱中泵至霧化塔上部霧化 層后，噴灑著流經多級除塵層，直至流到霧化塔底部，然后再參與水循環，進 氣口與熱風膛中的熱風出口相連接，隨后廢氣向上依次飄過多級除塵層、霧化 層，然后經霧化塔上頂出氣口排出;霧化塔的上頂出氣口與脫硫器進氣口經過 管相連接，脫硫器的出氣口與高溫引風機的進氣口相接，最后高溫引風機的出 氣口再與煙囪的進氣口相連接，完成了整套廢氣處理流程。

　　對于碳化系統：

　　所述的進料設備與預處理系統中進料設備的構造相同。

　　所述的碳化裝置包括內推進螺旋、碳化釜、熱風膛、外保溫層，其中內推 進螺旋的外徑和軸長與碳化釜的內徑和釜長尺寸相同，且內推進螺旋與進料設 備中的螺旋所用的是同一根軸承，但內推進螺旋采用的是槳葉狀螺旋片，目的 是實現物料在推進的過程中充分混合攪拌;碳化釜又包括釜體與氣管，其中釜 體的上端開口與氣管相焊接;熱風膛包括外膛壁、熱風道、內膛壁、熱風進口 和熱風出口，其中內膛壁就是碳化釜的外壁，外膛壁就是外保溫層的內壁，熱 風進口與供熱設備的熱風隧道出口相連接，熱風出口與預處理系統中熱風膛的 熱風進口相連接。

　　所述的出渣設備包括一級螺旋密封出渣機和二級螺旋密封出渣機，一級螺 旋密封出渣機的進渣口與碳化裝置中碳化釜的出渣口相連接，一級螺旋密封出 渣機的出渣口與二級螺旋密封出渣機的進渣口相連接。

　　所述的供熱設備包括閥組件、燃燒器、燃燒室、熱風隧道、二次配風及控 制系統組成，燃料通過閥組件，在燃燒器燒嘴處與空氣充分混合燃燒，并將潔 凈的高溫火焰直接噴入燃燒室，燃料在此得到充分燃燒，產生潔凈的高溫?zé)煔猓?高溫?zé)煔饨?jīng)過二次配風，調配到生產所需的熱風溫度，熱風經過熱風隧道進入 碳化裝置的熱風膛中對碳化釜進行加熱。

　　所述的噴淋式冷凝設備包括分氣包、渣油罐、冷凝器、儲油罐、水封和水 箱，其中分氣包的中間、下端、上端三個開口分別與碳化釜中氣管的另一端、 渣油罐、冷凝器中下層氣管的進氣口相連接;其中冷凝器包括上層噴淋水管、 下層氣管和循環冷卻水泵，上層噴淋水管的進水管與循環冷卻水泵出水管相連 接，噴淋管的出水管伸向水箱，下層氣管的另一開口與儲油罐的進油管相連接; 儲油罐上端氣管與水封的進氣口相連接，

　　本發明的積極效果是：通過預處理系統和碳化系統的聯合使用形成一個完 整的管鏈?zhǔn)竭B續化污泥油泥碳化系統。該管鏈?zhǔn)竭B續化污泥油泥碳化系統前期 采用在負壓狀態下脫水、脫蠟、脫膠處理，后期采用在密閉無氧條件下熱裂解， 同時得到燃料油、裂解氣、高純度炭渣等裂解產物，不僅實現了從根本上對工 業污泥、油泥做到無害化終端處理，還能變廢為寶，帶來可觀的經濟收入;本 設計采用碳化系統熱風余熱對預處理系統進行供熱，使余熱得到回收再利用， 有效實現了能源的節約;該管鏈?zhǔn)竭B續化污泥油泥碳化系統的碳化釜和干燥釜 分別采用了管鏈?zhǔn)焦伟迮c內螺旋推進式設計，由于這兩種設計都能做到邊推動 物料前進邊刮動釜的內壁，所以有效避免了黏性污泥、油泥的粘壁問題;該管 鏈?zhǔn)竭B續化污泥油泥碳化系統無論是預處理系統還是碳化系統，都采用了連續 化運作，所以摒棄了傳統設備所帶來的低處理量、工藝繁雜等缺點。綜上所述， 該管鏈?zhǔn)竭B續化污泥油泥碳化系統有效克服了目前市場上污泥、油泥處理設備 的常見缺點，同時能實現從根本上對工業污泥、油泥做到無害化終端處理，且 在行業內現有技術條件下完全能夠?qū)崿F(xiàn)，因此該管鏈?zhǔn)竭B續化污泥油泥碳化系 統具有很強的實用性和可行性
