申請日2015.06.18

　　公開(公告)日2015.10.21

　　IPC分類號C02F9/14

　　摘要

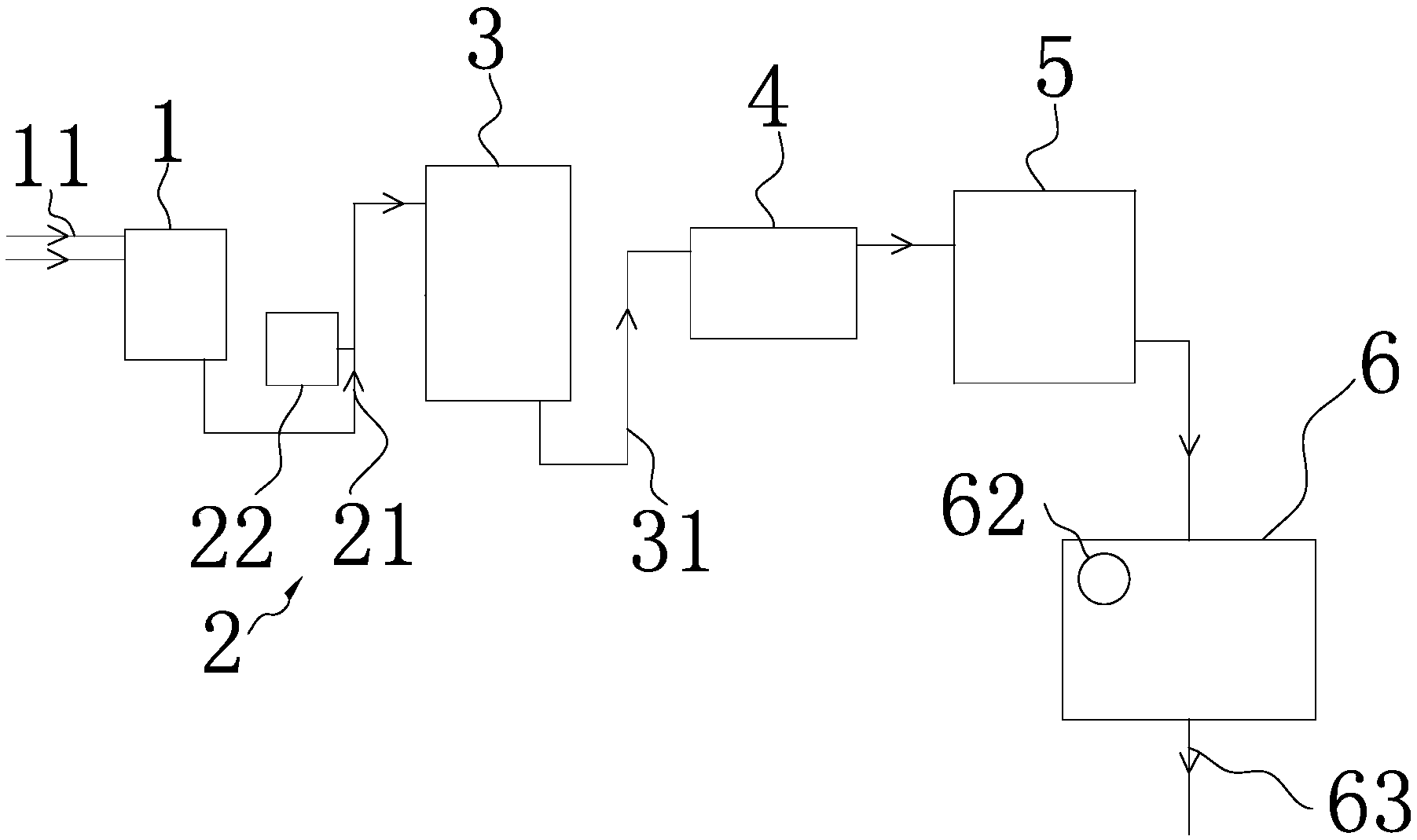

　　本實用新型屬于污水處理技術領域，尤其涉及一種中小型企業生活污水處理成套設備。它解決了現有技術使用壽命短、處理效果差等問題。本中小型企業生活污水處理成套設備包括污水收集池，所述的污水收集池通過氣提機構與污水處理設備連接，在污水處理設備上連接有緩沖池，所述的緩沖池上連接有濕地模塊，所述的濕地模塊與合格達標水收集池相連。與現有的技術相比，本實用新型優點在于：使用壽命長，污水處理效果好。

　　摘要附圖



　　權利要求書

　　1.一種中小型企業生活污水處理成套設備，包括污水收集池 (1)，其特征在于，所述的污水收集池(1)通過氣提機構(2) 與污水處理設備(3)連接，在污水處理設備(3)上連接有緩沖 池(4)，所述的緩沖池(4)上連接有濕地模塊(5)，所述的濕地 模塊(5)與合格達標水收集池(6)相連。

　　2.根據權利要求1所述的中小型企業生活污水處理成套設 備，其特征在于，所述的氣提機構(2)包括連接在污水收集池(1) 和污水處理設備(3)之間的至少一根污水提升管(21)，在污水 提升管(21)上連接有空氣壓縮機(22)。

　　3.根據權利要求1或2所述的中小型企業生活污水處理成套 設備，其特征在于，所述的濕地模塊(5)包括從下往上依次設置 的土層(51)、下石子層(52)、爐渣層(53)、生物菌層(54)和 上石子層(55)，所述的緩沖池(4)上連接有至少一根插于所述 的上石子層(55)中的緩沖出水管(41)，在合格達標水收集池(6) 上連接有至少一根插于所述的下石子層(52)中的凈化收集管 (61)。

　　4.根據權利要求3所述的中小型企業生活污水處理成套設 備，其特征在于，所述的緩沖出水管(41)上設有若干出水孔(411)， 所述的凈化收集管(61)上設有若干進水孔(611)。

　　5.根據權利要求2所述的中小型企業生活污水處理成套設 備，其特征在于，所述的污水處理設備(3)為一體式污水處理設 備，所述的污水提升管(21)的出水端連接在污水處理設備(3) 的上端，所述的污水處理設備(3)通過污水處理出水管(31)與 緩沖池(4)相連。

　　6.根據權利要求5所述的中小型企業生活污水處理成套設 備，其特征在于，所述的污水處理設備(3)包括依次連接的進水 化糞池(32)、中間化糞池(33)和出水化糞池(34)，進水化糞 池(32)和中間化糞池(33)之間設有第一輸送管，在中間化糞 池(33)和出水化糞池(34)之間設有第二輸送管，在中間化糞 池(33)和/或出水化糞池(34)內設有第一曝氣裝置(35)。

　　7.根據權利要求6所述的中小型企業生活污水處理成套設 備，其特征在于，所述的合格達標水收集池(6)內設有第二曝氣 裝置(62)。

　　8.根據權利要求7所述的中小型企業生活污水處理成套設 備，其特征在于，所述的空氣壓縮機(22)、第一曝氣裝置(35) 和第二曝氣裝置(62)分別與控制電箱(7)連接。

　　9.根據權利要求1或2所述的中小型企業生活污水處理成套 設備，其特征在于，所述的污水收集池(1)上連接有若干污水收 集管(11)。

　　10.根據權利要求1或2所述的中小型企業生活污水處理成套 設備，其特征在于，所述的合格達標水收集池(6)上連接有至少 一根合格達標水出水管(63)。

　　說明書

　　中小型企業生活污水處理成套設備

　　技術領域

　　本實用新型屬于污水處理技術領域，尤其涉及一種中小型企業 生活污水處理成套設備。

　　背景技術

　　隨著社會經濟的不斷發展，出現了越來越多的中小型企業，而 對于中小型企業產生的生活污水，一般的生活污水主要是糞便和洗 滌污水。生活污水中含有大量有機物，如纖維素、淀粉、糖類和脂 肪蛋白質等;也常含有病原菌、病毒和寄生蟲卵;無機鹽類的氯化 物、硫酸鹽、磷酸鹽、碳酸氫鹽和鈉、鉀、鈣、鎂等�？偟奶攸c是 含氮、含硫和含磷高,在厭氧細菌作用下，易生惡臭物質。

　　現階段，隨著生活污水的不斷增多，而現有的污水處理設備， 對污水的處理效果不好，且污水處理設備壽命短，無法滿足排放要 求。例如，中國專利文獻公開一種生活污水處理設備,[申請?zhí)枺?201020518253.5]，包括主體容器、污水進入導管、曝氣機和排泥 導管,充分利用該設備主體容器內部空間分隔出兩個曝氣反應室并 分隔出澄清室,并通過水流的自然流向將污水導入依次經過曝氣反 應室和澄清室以進行處理。另外,該方案還優選該設備中曝氣反應 室中填有生物立方體載體,用以提高曝氣反應室中生物降解的效 率。

　　上述的方案在一定程度上改進了現有技術的部分問題，但是， 該方案還至少存在以下缺陷：污水處理效果不佳，另外，管路內 水流不穩定，對管路的沖擊大，易損壞設備，縮短了中小型企業 生活污水處理成套設備的壽命。

　　實用新型內容

　　本實用新型的目的是針對上述問題，提供了一種污水處理效 果好且使用壽命長的中小型企業生活污水處理成套設備。

　　為達到上述目的，本實用新型采用了下列技術方案：本中小 型企業生活污水處理成套設備包括污水收集池，所述的污水收集 池通過氣提機構與污水處理設備連接，在污水處理設備上連接有 緩沖池，所述的緩沖池上連接有濕地模塊，所述的濕地模塊與合 格達標水收集池相連。

　　在上述的中小型企業生活污水處理成套設備中，所述的氣提 機構包括連接在污水收集池和污水處理設備之間的至少一根污水 提升管，在污水提升管上連接有空氣壓縮機。

　　在上述的中小型企業生活污水處理成套設備中，所述的濕地 模塊包括從下往上依次設置的土層、下石子層、爐渣層、生物菌 層和上石子層，所述的緩沖池上連接有至少一根插于所述的上石 子層中的緩沖出水管，在合格達標水收集池上連接有至少一根插 于所述的下石子層中的凈化收集管。

　　在上述的中小型企業生活污水處理成套設備中，所述的緩沖 出水管上設有若干出水孔，所述的凈化收集管上設有若干進水孔。

　　在上述的中小型企業生活污水處理成套設備中，所述的污水 處理設備為一體式污水處理設備，所述的污水提升管的出水端連 接在污水處理設備的上端，所述的污水處理設備通過污水處理出 水管與緩沖池相連。

　　在上述的中小型企業生活污水處理成套設備中，所述的污水 處理設備包括依次連接的進水化糞池、中間化糞池和出水化糞池， 進水化糞池和中間化糞池之間設有第一輸送管，在中間化糞池和 出水化糞池之間設有第二輸送管，在中間化糞池和/或出水化糞池 內設有第一曝氣裝置。

　　在上述的中小型企業生活污水處理成套設備中，所述的合格 達標水收集池內設有第二曝氣裝置。

　　在上述的中小型企業生活污水處理成套設備中，所述的空氣 壓縮機、第一曝氣裝置和第二曝氣裝置分別與控制電箱連接。

　　在上述的中小型企業生活污水處理成套設備中，所述的污水 收集池上連接有若干污水收集管。

　　在上述的中小型企業生活污水處理成套設備中，所述的合格 達標水收集池上連接有至少一根合格達標水出水管。

　　與現有的技術相比，本中小型企業生活污水處理成套設備的 優點在于：1、設計更合理，使用壽命長，通過在污水收集池與污 水處理設備之間設置的氣提機構保證了污水的流速正常，供應均 勻，減少了水流對污水處理設備的沖擊，從而延長了系統的使用 壽命長，同時降低了設備的能耗，節約了運營成本且系統運行穩 定性更好。2、處理效果好，由于設置的濕地模塊，污水經濕地模 塊的層層處理，得到污水的水質更佳。
