申請日2015.07.15
公開(公告)日2015.11.18
IPC分類號B01D35/22; B01D29/35
摘要
本發明涉及的是一種旋流式自動清洗過濾去除污水中漂浮物裝置。該裝置為鼓筒體，沿其側面切線處有一開口，便于污水進入;筒體兩端均為金屬材質的過濾篩網，并且采用網格型，用于攔截污水中的漂浮物;其底部中心處開設垃圾排放口，當筒體內的垃圾累積到一定程度時，便可通過此排放口排出。在含有漂浮物的污水進入此裝置以后，便環繞筒體迅速旋流，一定時間后，污水經筒體兩側的篩網流出，桶體內截留的漂浮物經垃圾排放口清除，從而很好地實現了固液分離。本裝置使用簡便，無需耗能，具有自動清潔篩網表面、多級使用等優點，克服了傳統過濾裝置結構復雜、能耗大、易堵塞等缺點。
權利要求書
1.一種旋流式自動清洗過濾去除污水中漂浮物裝置，其特征是包括：污水進水口、過濾筒體、凈水出口，濾渣雜物排污口，其中污水進水口設在過濾筒體的上側，左、右凈水出口對應設在過濾筒體的左、右端口，左、右凈水出口與過濾筒體的左、右端口間是過濾清洗金屬篩網，過濾筒體的下側設濾渣雜物排污口。
2.如權利要求1的旋流式自動清洗過濾去除污水中漂浮物的方法，其特征是包括如下步驟：
1)開啟污水進水口，將含漂浮物的污水—沿過濾筒體的切線方向進入圓筒體;
2)使含漂浮物的污水在過濾筒體內旋轉;
3)旋轉的污水從過濾筒體兩端的過濾清洗金屬篩網透過;將較大的漂浮物和懸浮物截留在過濾筒體內，污水便從兩端篩網流至后續構筑物;
4)漂浮物在過濾筒體內旋轉摩擦金屬網表面，自動清洗，保持篩網通透;避免堵塞;
5)漂浮物聚集達過濾筒體容積的1/3體積時，將停止污水進入;
6)凈水出口自然排出清水;
7)打開過濾筒體的濾渣雜物排污口，集中排出漂浮物;
7)關閉濾渣雜物排污口后，重復步驟1)。
說明書
一種旋流式自動清洗過濾去除污水中漂浮物裝置及方法
技術領域
本發明涉及的是一種旋流式自動清洗過濾去除污水中漂浮物裝置及方法，屬于污水處理技術領域。
背景技術
目前，城市和工廠的污水處理問題已備受關注，各種新技術亦不斷被研發和探討，但污水中存在的漂浮物往往給水處理過程帶來麻煩，不少企業選擇人工定期打撈，這樣做既耗時又耗力，而且效率常常不高。當前，大部分工廠選擇用格柵來去除，或是隔柵和初沉池聯用，隔柵一般有粗隔柵和細隔柵，它們是由一組或數組平行的金屬柵條、塑料齒鉤或金屬篩網、框架及相關裝置組成，傾斜安裝在污水渠道、泵房集水井的進口處或污水處理廠的前端。這些裝置往往需要一定的占地面積，而且耗資更大，主要存在易堵塞，清渣難，過濾效率較低等缺點。
發明內容
本發明提出了一種旋流式自動清洗過濾去除污水中漂浮物裝置及方法，其目的旨在針對現有技術所存在的上述缺陷，利用污水旋流所產生的離心力帶動漂浮物來清洗篩網表面提高篩網對污水進行固液分離的效果，達到對污水中漂浮物有效去除的目的。

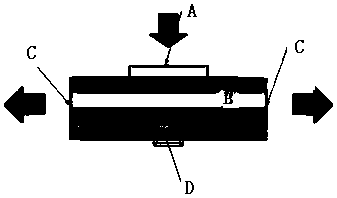

本發明的技術解決方案：一種旋流式自動清洗過濾去除污水中漂浮物裝置，其結構包括：污水進水口A、過濾筒體B、凈水出口C，濾渣雜物排污口D，其中污水進水口A設在過濾筒體B的上側，左、右凈水出口C對應設在過濾筒體B的左、右端口，左、右凈水出口C與過濾筒體B的左、右端口間是過濾清洗金屬篩網，過濾筒體B的下側設濾渣雜物排污口D。
含漂浮物的污水—沿筒體切線方向進入圓筒體—含漂浮物的污水在圓筒體內旋轉—污水從圓筒體的兩端過濾金屬網透過—漂浮物在圓筒體內旋轉摩擦金屬網表面(自動清洗，保持篩網通透)--漂浮物聚集到一定量時停止污水進入--打開圓筒的排漂浮物艙口集中排出漂浮物--關閉艙口后開啟污水閥門再次運行。
本發明的優點：結構簡單、使用方便、無需耗能，且自動清洗能防止篩孔堵塞，彌補了格柵等裝置的不足，具有很好的實用性及市場價值。
