申請日2015.06.18

　　公開(公告)日2015.11.11

　　IPC分類號C02F9/08

　　摘要

　　本實用新型公開了一種箱式一體化污水處理裝置。箱式一體化污水處理裝置包括箱體、過濾裝置、兩組曝氣管、兩個帶孔承載板、高分子填料、沉淀裝置以及兩組風機;箱體分為過濾室、第一分解室、第二分解室、沉淀室以及電氣室，過濾室、第一、第二分解室以及沉淀室依次連通;過濾裝置設在過濾室;兩組曝氣管分別設在第一、第二分解室，每組曝氣管上方設有承載板，承載板上放置有高分子填料，沉淀裝置設在沉淀室內;兩組風機設在電氣室內，每組風機通過第一管道與一組曝氣管連接，兩根第一管道之間設第二管道連通，每組風機與曝氣管之間的第一管道上均設有閥門，第二管道上設有閥門。本實用新型箱式一體化污水處理裝置過濾效果好、成本低和沉淀效率高。

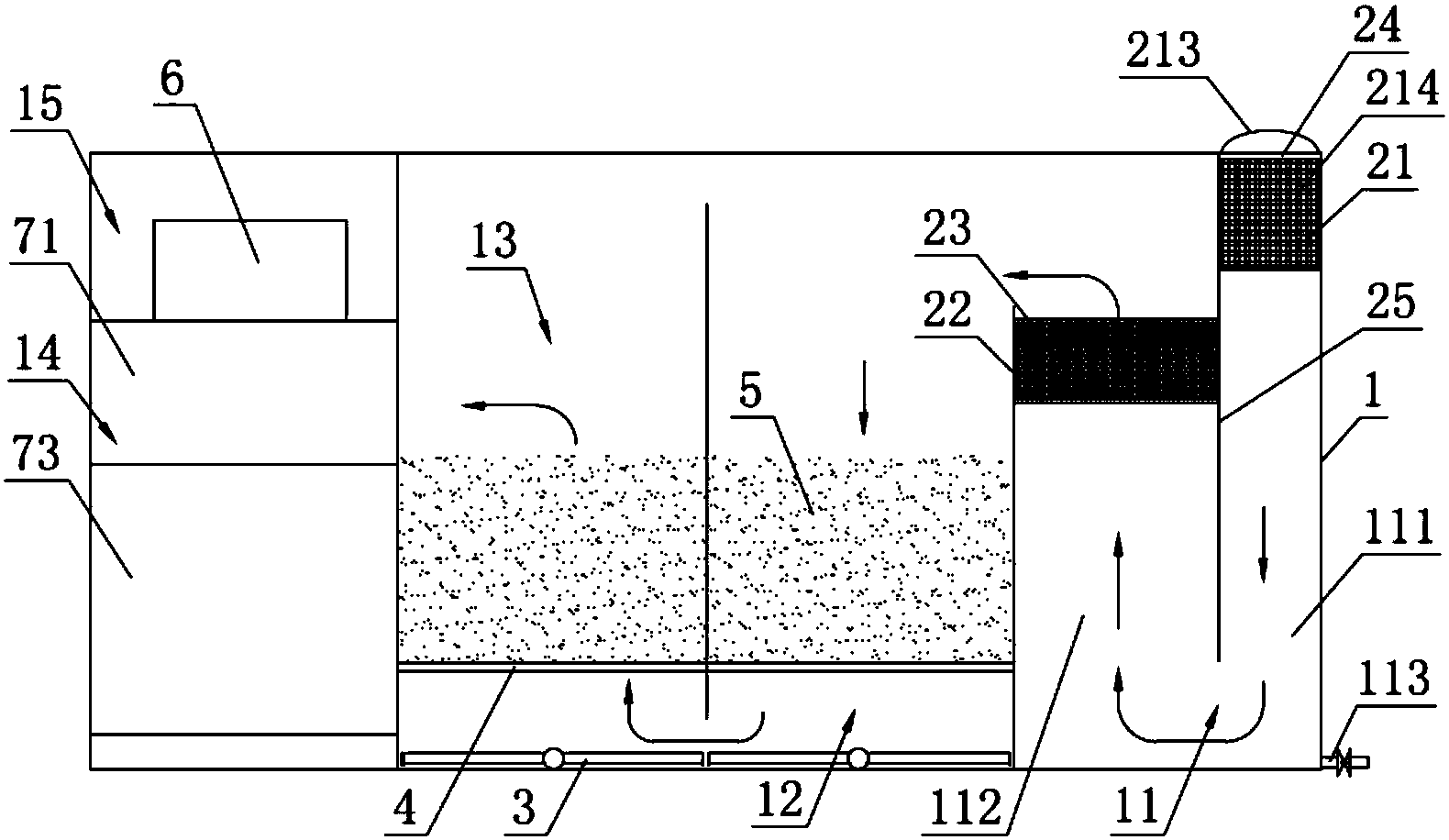

　　摘要附圖



　　權利要求書

　　1.一種箱式一體化污水處理裝置，其特征在于：所述箱式一體化 污水處理裝置包括箱體、過濾裝置、兩組曝氣管、兩個帶孔承載板、 高分子填料、沉淀裝置以及兩組風機;所述箱體分為過濾室、第一分 解室、第二分解室、沉淀室以及電氣室，所述過濾室、第一分解室、 第二分解室以及沉淀室依次連通;所述過濾裝置設在過濾室，所述過 濾室設有排污閥;所述兩組曝氣管分別設在第一分解室和第二分解 室，每組曝氣管上方設有承載板，所述承載板上放置有高分子填料， 所述沉淀裝置設在所述沉淀室內，所述沉淀室設有排污閥和出水口; 所述兩組風機設在電氣室內，每組風機通過第一管道與一組曝氣管連 接，所述第一管道與第一管道之間設第二管道連通，所述每組風機與 曝氣管之間的第一管道上均設有閥門，所述第二管道上設有閥門。

　　2.如權利要求1所述的箱式一體化污水處理裝置，其特征在于： 所述過濾室內設有第一隔板，并將所述過濾室分割為降流區和升流 區，所述降流區的底部和升流區的底部連通;所述過濾裝置包括至少 一個提攜式渣簍、兩塊過濾板以及設在兩塊過濾板之間的石英砂層， 所述提攜式渣簍設在所述降流區，所述兩塊過濾板固定在所述升流區 內，所述過濾室底部設有排污閥，所述升流區的頂部與所述第一分解 室連通。

　　3.如權利要求2所述的箱式一體化污水處理裝置，其特征在于： 每一提攜式渣簍包括簍底、與簍底一體的簍壁和提手，所述提手設在 所述簍壁上，所述簍底和簍壁上均設有若干矩形孔，所述矩形孔的長 為10mm-20mm，所述矩形孔的寬為3mm-4mm。

　　4.如權利要求2所述的箱式一體化污水處理裝置，其特征在于： 所述石英砂層的厚度為100mm-250mm，所述石英砂層中的石英砂的 直徑為2mm-3mm，所述過濾板的孔徑為2mm。

　　5.如權利要求1所述的箱式一體化污水處理裝置，其特征在于： 所述沉淀裝置包括上導流板、下導流板和若干斜板，所述上導流板和 下導流板設在沉淀室內，并將沉淀室分割為分流區和沉淀區，所述上 導流板和下導流板之間有一定間距且在同一垂直平面上，所述若干隔 板并排設在沉淀區內，且隔板與水平面有一定夾角，靠近上導流板的 隔板的上端與所述上導流板固定，遠離上導流板的隔板的下端與箱體 固定，所述分流區和沉淀區內均設有排污閥，所述沉淀區內還設有排 水管，所述排水管的水平位置高于所述隔板的水平位置。

　　6.如權利要求5所述的箱式一體化污水處理裝置，其特征在于： 所述斜板與水平面之間的夾角為55°～65°之間。

　　7.如權利要求1所述的箱式一體化污水處理裝置，其特征在于： 每一曝氣管包括主管和至少兩根支管，所述至少兩根支管分別固定在 所述主管的兩側，每一支管開設有若干氣孔，所述若干氣孔對稱分布 在每一支管的兩側，同側之間的氣孔之間間距相等。

　　8.如權利要求7所述的箱式一體化污水處理裝置，其特征在于： 所述同側之間的氣孔之間間距為50mm。

　　9.如權利要求7所述的箱式一體化污水處理裝置，其特征在于： 所述氣孔的直徑為2mm。

　　10.如權利要求1所述的箱式一體化污水處理裝置，其特征在于： 所述每組風機包括至少一個風機。

　　說明書

　　箱式一體化污水處理裝置

　　技術領域

　　本實用新型涉及污水處理技術領域，特別是涉及一種箱式一體化 污水處理裝置。

　　背景技術

　　由于水資源的短缺以及環保意識的增強，中水開發與回用技術在 水處理。技術領域得到了迅速發展。中水是指污水經適當處理后， 達到一定的水質指標，滿足某種使用要求，可以進行有益使用的水， 中水具有明顯的優勢，從經濟的角度看，中水的成本最低，從環保的 角度看，污水再生利用有助于改善生態環境，實現水生態的良性循環。

　　但目前的污水處理裝置曝氣和反沖洗為兩個部分，未融入到一 起，且一級過濾后的污水仍有較多的大粒徑物質，同時空氣中氧的利 用率較低，后序的沉淀中沉淀時間長，效率低。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種過濾效果好、成本低、 溶氧效果好且沉淀效率高的箱式一體化污水處理裝置。

　　為解決上述問題，本實用新型提供一種箱式一體化污水處理裝 置，所述箱式一體化污水處理裝置包括箱體、過濾裝置、兩組曝氣管、 兩個帶孔承載板、高分子填料、沉淀裝置以及兩組風機;所述箱體分 為過濾室、第一分解室、第二分解室、沉淀室以及電氣室，所述過濾 室、第一分解室、第二分解室以及沉淀室依次連通;所述過濾裝置設 在過濾室，所述過濾室設有排污閥;所述兩組曝氣管分別設在第一分 解室和第二分解室，每組曝氣管上方設有承載板，所述承載板上放置 有高分子填料，所述沉淀裝置設在所述沉淀室內，所述沉淀室設有排 污閥和出水口;所述兩組風機設在電氣室內，每組風機通過第一管道 與一組曝氣管連接，所述第一管道與第一管道之間設第二管道連通， 所述每組風機與曝氣管之間的第一管道上均設有閥門，所述第二管道 上設有閥門。

　　進一步的，所述過濾室內設有第一隔板，并將所述過濾室分割為 降流區和升流區，所述降流區的底部和升流區的底部連通;所述過濾 裝置包括至少一個提攜式渣簍、兩塊過濾板以及設在兩塊過濾板之間 的石英砂層，所述提攜式渣簍設在所述降流區，所述兩塊過濾板固定 在所述升流區內，所述過濾室底部設有排污閥，所述升流區的頂部與 所述第一分解室連通。

　　進一步的，每一提攜式渣簍包括簍底、與簍底一體的簍壁和提手， 所述提手設在所述簍壁上，所述簍底和簍壁上均設有若干矩形孔，所 述矩形孔的長為10mm-20mm，所述矩形孔的寬為3mm-4mm。

　　進一步的，所述石英砂層的厚度為100mm-250mm，所述石英砂 層中的石英砂的直徑為2mm-3mm，所述過濾板的孔徑為2mm。

　　進一步的，所述沉淀裝置包括上導流板、下導流板和若干斜板， 所述上導流板和下導流板設在沉淀室內，并將沉淀室分割為分流區和 沉淀區，所述上導流板和下導流板之間有一定間距且在同一垂直平面 上，所述若干隔板并排設在沉淀區內，且隔板與水平面有一定夾角， 靠近上導流板的隔板的上端與所述上導流板固定，遠離上導流板的隔 板的下端與箱體固定，所述分流區和沉淀區內均設有排污閥，所述沉 淀區內還設有排水管，所述排水管的水平位置高于所述隔板的水平位 置。

　　進一步的，所述斜板與水平面之間的夾角為55°～65°之間。

　　進一步的，每一曝氣管包括主管和至少兩根支管，所述至少兩根 支管分別固定在所述主管的兩側，每一支管開設有若干氣孔，所述若 干氣孔對稱分布在每一支管的兩側，同側之間的氣孔之間間距相等。

　　進一步的，所述同側之間的氣孔之間間距為50mm。

　　進一步的，所述氣孔的直徑為2mm。

　　進一步的，所述每組風機包括至少一個風機。

　　本實用新型箱式一體化污水處理裝置過濾時，先進行粗濾，將大 粒徑的物質過濾掉，在利用重力沉淀，同時再利用石英砂層和過濾板 進行二次過濾，過后的污水不含細小的懸浮物;通過打開每組風機， 同時調節對應的閥門，可實現曝氣或反沖洗，將曝氣系統和反沖洗系 統結合為一體，節約成本;曝氣后，空氣中的氧氣在第一分解室和第 二分解室底部進行初次溶氧，再通過承載板和高分子填料進一步的切 割，進行再次溶氧，最終使空氣中氧的利用率達到80%以上;分解后 的污水在沉淀室先通過重力沉淀，其次在下導流板和斜板的作用，使 其水旋轉向上流動，在離心力和重力的綜合作用下進行二次沉淀，沉 淀效率高。
