申請日2015.08.25

　　公開(公告)日2015.12.16

　　IPC分類號G01N21/25; B08B3/00; G01D21/02

　　摘要

　　本發明公開了一種智能化船舶污水排放監控裝置，包括計算機控制單元、閥門控制箱、信號采集控制箱、油份濃度測量單元、排污管;油份濃度測量單元包括油份濃度測量裝置、采樣泵、采樣頭;排污管包括吸污管、支管Ⅰ、支管Ⅱ;支管Ⅰ、支管Ⅱ中分別設有排放閥、回流閥;采樣泵控制箱與采樣泵電性連接，排放閥、回流閥與閥門控制箱電性連接，采樣泵控制箱、閥門控制箱與信號采集控制箱電性連接，信號采集控制箱與計算機控制單元電性連接;油份濃度測量裝置為采用雙波長對射式消光測量方法的油份濃度傳感器;進一步改進在于：還包括流量計、沖洗單元。本發明能智能化對船舶所排多個油品種類污水進行濃度、排量監測，測量精度高，穩定性好。

　　權利要求書

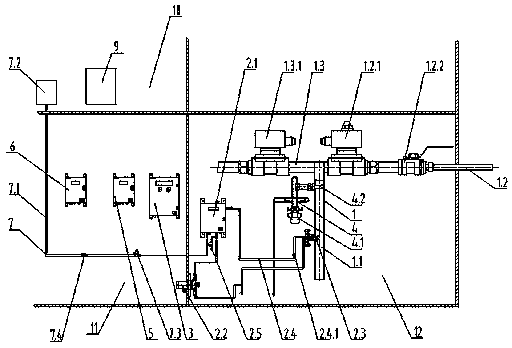

　　1.一種智能化船舶污水排放監控裝置，包括計算機控制單元(9)、閥門控制箱(5)、信號采集控制箱(3)、油份濃度測量單元、采樣泵控制箱(6)、排污管(1);所述計算機控制單元(9)設置在貨控室(10)內，閥門控制箱(5)、信號采集控制箱(3)、采樣泵控制箱(6)設置在機艙(11)內;所述油份濃度測量單元、排污管(1)設置在泵艙(12)內;所述油份濃度測量單元包括油份濃度測量裝置(2.1)、采樣泵(2.2)、采樣頭(2.3);所述采樣頭(2.3)通過管路與采樣泵(2.2)吸入口連接，采樣泵(2.2)輸出口與油份濃度測量裝置(2.1)輸入端通過管路連接;所述排污管(1)包括吸污管(1.1)、支管Ⅰ(1.2)、支管Ⅱ(1.3);所述吸污管(1.1)豎置;所述支管Ⅰ(1.2)一端與吸污管(1.1)上端連接，另一端伸出泵艙(12)艙壁外;所述支管Ⅱ(1.3)一端與吸污管(1.1)上端連接，另一端伸向污水艙;所述支管Ⅰ(1.2)中設有排放閥(1.2.1)，支管Ⅱ(1.3)中設有回流閥(1.3.1);所述采樣頭(2.3)從吸污管(1.1)側壁孔中伸入吸污管(1.1)中;所述油份濃度測量裝置(2.1)設有出口管路(2.4)，所述出口管路(2.4)將測量后的污水排入吸污管(1.1)中;所述采樣泵控制箱(6)與采樣泵(2.2)電性連接，排放閥(1.2.1)、回流閥(1.3.1)與閥門控制箱(5)電性連接，采樣泵控制箱(6)、閥門控制箱(5)與信號采集控制箱(3)電性連接，信號采集控制箱(3)與計算機控制單元(9)電性連接;其特征在于：所述油份濃度測量裝置(2.1)為采用雙波長對射式消光測量方法的油份濃度傳感器。

　　2.根據權利要求1所述的智能化船舶污水排放監控裝置，其特征在于：所述智能化船舶污水排放監控裝置還包括流量計(4);所述流量計(4)設置在泵艙(12)內，包括差壓變送器(4.1)、流量傳感器(4.2);所述流量傳感器(4.2)從吸污管(1.1)側壁孔中伸入吸污管(1.1)中，差壓變送器(4.1)與信號采集控制箱(3)電性連接。

　　3.根據權利要求1或2所述的智能化船舶污水排放監控裝置，其特征在于：所述支管Ⅰ(1.2)中還設有截止閥(1.2.2);所述截止閥(1.2.2)設置在排放閥(1.2.1)與泵艙(12)艙壁之間。

　　4.根據權利要求3所述的一種智能化船舶污水排放監控裝置，其特征在于：所述智能化船舶污水排放監控裝置還包括沖洗單元(7);所述沖洗單元(7)包括沖洗管路(7.1)、設置在沖洗管路(7.1)中淡水柜(7.2)、電磁閥Ⅰ(7.3);所述淡水柜(7.2)設置在貨控室(10)內，沖洗管路(7.1)的一端連接在淡水柜(7.2)的底部，另一端與油份濃度測量裝置(2.1)連接。

　　5.根據權利要求4所述的智能化船舶污水排放監控裝置，其特征在于：所述沖洗單元(7)還設有真空破壞閥(7.4);所述真空破壞閥(7.4)設置在淡水柜(7.2)、電磁閥Ⅰ(7.3)之間的沖洗管路(7.1)中。

　　6.根據權利要求5所述的智能化船舶污水排放監控裝置，其特征在于：所述油份濃度測量裝置(2.1)出口管路(2.4)中設有單向閥(2.4.1)。

　　7.根據權利要求6所述的智能化船舶污水排放監控裝置，其特征在于：所述油份濃度測量裝置(2.1)、采樣泵(2.2)之間管路連接一管路，該支管路中設有壓力傳感器(2.5);所述壓力傳感器(2.5)與信號采集控制箱(3)電性連接。

　　說明書

　　智能化船舶污水排放監控裝置

　　技術領域

　　本發明涉及污水排放監控領域，具體涉及一種船舶含油污水舷外排放的監控裝置。

　　背景技術

　　船舶需排出污水，所排污水中大多含油，為了控制和減少船舶對海洋的污染，在船舶上一般都設有污水排放監控裝置�，F(xiàn)有船舶污水排放監控裝置中設置油份濃度測量裝置，對排污管內的污水含油濃度進行測量�，F(xiàn)有船舶污水排放監控裝置的缺陷在于：一是監測適用范圍小，只能實現單一油品種類污水濃度監測;二是測量油份濃度結果受其他污染物干擾，測量精度較低，穩定性差。

　　發明內容

　　本發明針對現有技術的不足，提出一種監測適用范圍寬，能實現多個油品種類污水濃度監測，測量精度高，穩定性好的智能化船舶污水排放監控裝置。

　　本發明通過下述技術方案實現技術目標。

　　一種智能化船舶污水排放監控裝置，包括計算機控制單元、閥門控制箱、信號采集控制箱、油份濃度測量單元、采樣泵控制箱、排污管;所述計算機控制單元設置在貨控室內，閥門控制箱、信號采集控制箱、采樣泵控制箱設置在機艙內;所述油份濃度測量單元、排污管設置在泵艙內;所述油份濃度測量單元包括油份濃度測量裝置、采樣泵、采樣頭;所述采樣頭通過管路與采樣泵吸入口連接，采樣泵輸出口與油份濃度測量裝置輸入端通過管路連接;所述排污管包括吸污管、支管Ⅰ、支管Ⅱ;所述吸污管豎置;所述支管Ⅰ一端與吸污管上端連接，另一端伸出泵艙艙壁外;所述支管Ⅱ一端與吸污管上端連接，另一端伸向污水艙;所述支管Ⅰ中設有排放閥，支管Ⅱ中設有回流閥;所述采樣頭從吸污管側壁孔中伸入吸污管中;所述油份濃度測量裝置設有出口管路，所述出口管路將測量后的污水排入吸污管中;所述采樣泵控制箱與采樣泵電性連接，排放閥、回流閥與閥門控制箱電性連接，采樣泵控制箱、閥門控制箱與信號采集控制箱電性連接，信號采集控制箱與計算機控制單元電性連接;其改進之處在于：所述油份濃度測量裝置為采用雙波長對射式消光測量方法的油份濃度傳感器。

　　上述結構中，所述智能化船舶污水排放監控裝置還包括流量計;所述流量計設置在泵艙內，包括差壓變送器、流量傳感器;所述流量傳感器從吸污管側壁孔中伸入吸污管中，差壓變送器與信號采集控制箱電性連接。

　　上述結構中，所述支管Ⅰ中還設有截止閥;所述截止閥設置在排放閥與泵艙艙壁之間。

　　上述結構中，所述智能化船舶污水排放監控裝置還包括沖洗單元;所述沖洗單元包括沖洗管路、設置在沖洗管路中淡水柜、電磁閥Ⅰ;所述淡水柜設置在貨控室內，沖洗管路的一端連接在淡水柜的底部，另一端與油份濃度測量裝置連接。

　　上述結構中，所述沖洗單元還設有真空破壞閥;所述真空破壞閥設置在淡水柜、電磁閥Ⅰ之間的沖洗管路中。

　　上述結構中，所述油份濃度測量裝置出口管路中設有單向閥。

　　上述結構中，所述油份濃度測量裝置、采樣泵之間管路連接一管路，該支管路中設有壓力傳感器;所述壓力傳感器與信號采集控制箱電性連接。

　　本發明與現有技術相比，具有以下積極效果：

　　1.油份濃度測量裝置為采用雙波長對射式消光測量方法的油份濃度傳感器，利用油分和雜質對不同波長的具有不同的吸收散射特性，監測污水艙排放污水中油分和雜質含量，采用分時測量防止雙波長之間互相干擾，使用高頻光電調制剔除測量信號中的環境背景和噪聲干擾，并且實現了溫度漂移校正和濃度標定。這種測量裝置具有漂移小，調校時間間隔長、測量準確、長壽命，實現了船舶的大量程高精度測量。

　　2.油份濃度傳感器具有測量含有原油、ISO8317-2010黑色油品、白色油品、生物燃料混合物四大類共計19種油品的污水濃度的特性，監測適用范圍寬，能實現多個油品種類污水濃度監測。

　　3.本發明設有流量計，可以對船舶所排污水排量進行實時測量。

　　4.支管Ⅰ中還設有截止閥，用于應急手動關閉排放出口。

　　5.本發明設有沖洗單元，用于定期和不定期清洗油份濃度測量裝置，確保油份濃度測量裝置內濃度測量單元回零位，提高測量的準確度。

　　6.沖洗單元還設有真空破壞閥，用于消除沖洗管路內的真空，有效防止虹吸回流，消除回流污染管路。

　　7.油份濃度測量裝置出口管路中設有單向閥，防止污水回流。

　　8.油份濃度測量裝置、采樣泵之間管路連接一管路，該支管路中設有壓力傳感器，實時監測油份濃度測量裝置、采樣泵之間管路內部的壓力，用于判斷采樣泵的工作狀態以及管路是否處于堵塞狀態。
