申請日2015.06.18

　　公開(公告)日2015.11.11

　　IPC分類號C02F1/44; C02F103/16; C02F101/20; C02F9/02

　　摘要

　　本實用新型公開了一種銅箔廢水處理生產設備;屬于廢水處理技術領域;其技術要點包括原水水箱，在原水水箱上設有進水口和出水口;原水水箱的出水口連接有水泵，水泵的出水端與預處理裝置連接;預處理裝置連接有第一中間水箱，第一中間水箱通過高壓泵連接有原水一級反滲透裝置;所述原水一級反滲透裝置的濃水出水端連接有第二中間水箱，第二中間水箱通過高壓泵連接有回用水二級反滲透裝置;所述原水一級反滲透裝置的淡水出水端連接有回水水箱，回水水箱通過高壓泵連接有回用水一級反滲透裝置，回用水一級反滲透裝置的淡水出水端與第二中間水箱連接;本實用新型旨在提供一種使用方便、效果良好的銅箔廢水處理生產設備;用于處理廢水。

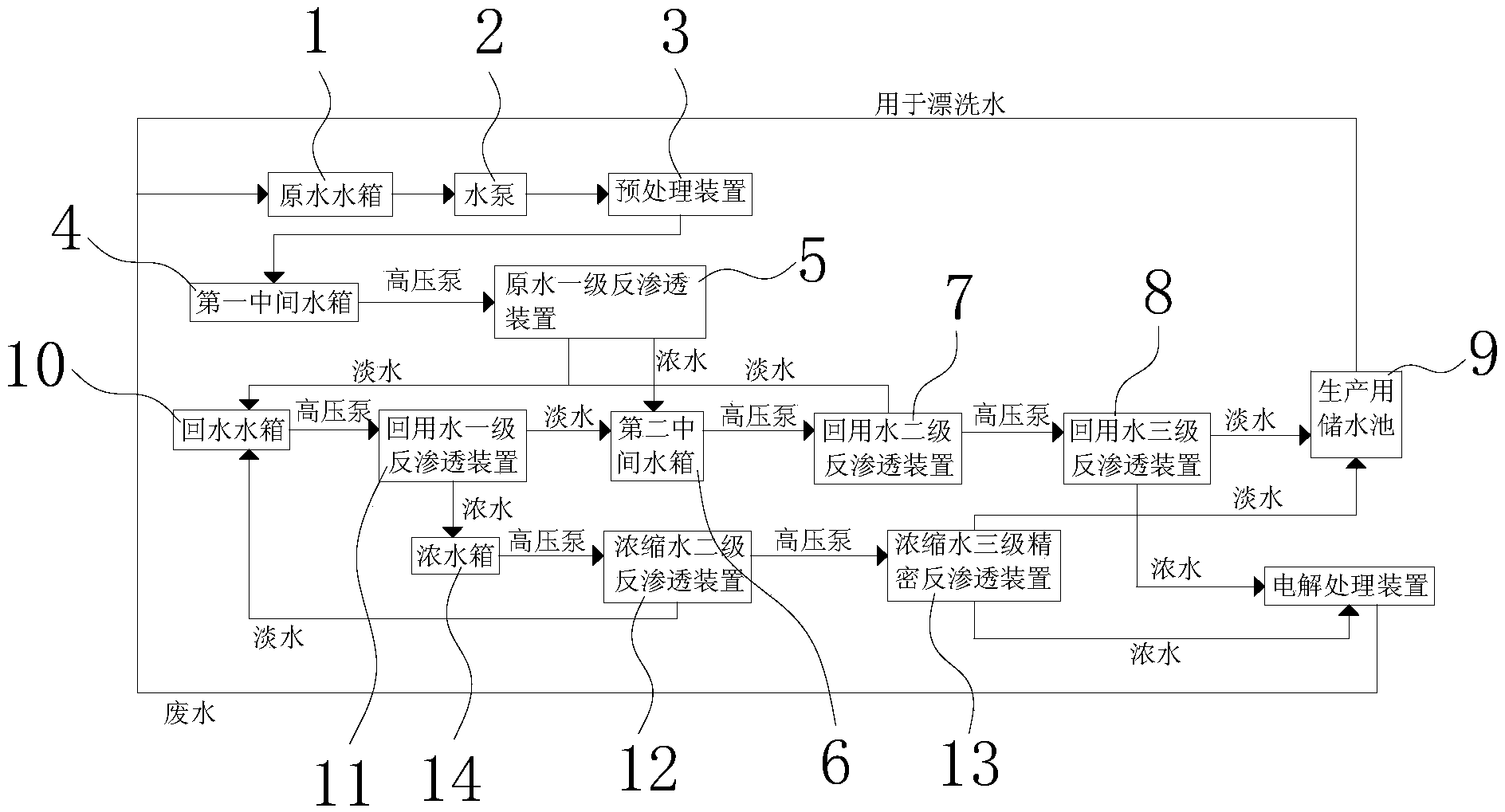

　　摘要附圖



　　權利要求書

　　1.一種銅箔廢水處理生產設備，包括原水水箱(1)，其特征在于，在原水水箱(1)上設有進水口和出水口;原水水箱(1)的出水口連接有水泵(2)，水泵(2)的出水端與預處理裝置(3)連接;預處理裝置(3)連接有第一中間水箱(4)，第一中間水箱(4)通過高壓泵連接有原水一級反滲透裝置(5);所述原水一級反滲透裝置(5)的濃水出水端連接有第二中間水箱(6)，第二中間水箱(6)通過高壓泵連接有回用水二級反滲透裝置(7);所述原水一級反滲透裝置(5)的淡水出水端連接有回水水箱(10)，回水水箱(10)通過高壓泵連接有回用水一級反滲透裝置(11)，回用水一級反滲透裝置(11)的淡水出水端與第二中間水箱(6)連接;所述回用水二級反滲透裝置(7)的淡水出水端與回水水箱(10)連接，回用水二級反滲透裝置(7)的濃水出水端通過高壓泵連接有回用水三級反滲透裝置(8);所述回用水三級反滲透裝置(8)的淡水出水端和濃水出水端分別連接有生產用儲水池(9)和外部的電解處理裝置。

　　2.根據權利要求1所述的一種銅箔廢水處理生產設備，其特征在于，所述回用水一級反滲透裝置(11)的濃水出水端與濃水箱(14)連接，濃水箱(14)通過高壓泵連接有濃縮水二級反滲透裝置(12)，濃縮水二級反滲透裝置(12)的濃水出水端通過高壓泵連接有濃縮水三級精密反滲透裝置(13);濃縮水二級反滲透裝置(12)的淡水出水端與回水水箱(10)連接;濃縮水三級精密反滲透裝置(13)的淡水出水端和濃水出水端分別與生產用儲水池(9)和外部的電解處理裝置連接。

　　3.根據權利要求1所述的一種銅箔廢水處理生產設備，其特征在于，所述預處理裝置(3)為中空纖維超濾膜組件。

　　4.根據權利要求2所述的一種銅箔廢水處理生產設備，其特征在于，所述原水一級反滲透裝置(5)、回用水一級反滲透裝置(11)、回用水二級反滲透裝置(7)、回用水三級反滲透裝置(8)均為卷式反滲透元件;所述濃縮水二級反滲透裝置(12)、濃縮水三級精密反滲透裝置(13)均為卷式反滲透元件。

　　說明書

　　一種銅箔廢水處理生產設備

　　技術領域

　　本實用新型涉及一種水處理生產設備，更具體地說，尤其涉及一種銅箔廢水處理生產設 備。

　　背景技術

　　電解銅箔生產主要工序有3道：配制硫酸銅溶液、生箔制造、表面電鍍處理，電解銅箔 生產及表面處理的各道工序中，都要有水洗過程，以清除銅箔表面附帶的電解液，在整個電 解銅箔生產過程中會產生大量的廢水，占全部廢水排放量的90%以上，而這些廢水主要為硫 酸銅溶液，其中離子濃度為50-300mg/L，硫酸根離子濃度在100-550mg/L。常規的銅箔廢水 處理方法主要有置換法或中和法或沉淀法，但采用該兩種方法的不足之處在于：產生二次污 染、水資源被大量消耗且銅回收不完全。

　　實用新型內容

　　本實用新型的目的在于針對上述現有技術的不足，提供一種使用方便、效果良好的銅箔 廢水處理生產設備。

　　本實用新型的技術方案是這樣實現的：一種銅箔廢水處理生產設備，包括原水水箱，在 原水水箱上設有進水口和出水口;原水水箱的出水口連接有水泵，水泵的出水端與預處理裝 置連接;預處理裝置連接有第一中間水箱，第一中間水箱通過高壓泵連接有原水一級反滲透 裝置;所述原水一級反滲透裝置的濃水出水端連接有第二中間水箱，第二中間水箱通過高壓 泵連接有回用水二級反滲透裝置;所述原水一級反滲透裝置的淡水出水端連接有回水水箱， 回水水箱通過高壓泵連接有回用水一級反滲透裝置，回用水一級反滲透裝置的淡水出水端與 第二中間水箱連接;所述回用水二級反滲透裝置的淡水出水端與回水水箱連接，回用水二級 反滲透裝置的濃水出水端通過高壓泵連接有回用水三級反滲透裝置;所述回用水三級反滲透 裝置的淡水出水端和濃水出水端分別連接有生產用儲水池和外部的電解處理裝置。

　　上述的一種銅箔廢水處理生產設備中，所述回用水一級反滲透裝置的濃水出水端與濃水 箱連接，濃水箱通過高壓泵連接有濃縮水二級反滲透裝置，濃縮水二級反滲透裝置的濃水出 水端通過高壓泵連接有濃縮水三級精密反滲透裝置;濃縮水二級反滲透裝置的淡水出水端與 回水水箱連接;濃縮水三級精密反滲透裝置的淡水出水端和濃水出水端分別與生產用儲水池 和外部的電解處理裝置連接。

　　上述的一種銅箔廢水處理生產設備中，所述預處理裝置為中空纖維超濾膜組件。

　　上述的一種銅箔廢水處理生產設備中，所述原水一級反滲透裝置、回用水一級反滲透裝 置、回用水二級反滲透裝置、回用水三級反滲透裝置均為卷式反滲透元件;所述濃縮水二級 反滲透裝置、濃縮水三級精密反滲透裝置均為卷式反滲透元件。

　　本實用新型采用上述結構后，廢水通過回用水和濃縮水兩條途徑來進行深度處理，提高 了銅離子的回收速度;通過原水一級反滲透裝置、回用水一級反滲透裝置、回用水二級反滲 透裝置、回用水三級反滲透裝置、濃縮水二級反滲透裝置、濃縮水三級精密反滲透裝置的多 次過濾作用，達到高效過濾效果的同時，過濾后產生的淡水可再次加入處理系統中，達到最 大限度的將水中的銅離子回收的效果。其中回用水三級反滲透裝置、濃縮水三級精密反滲透 裝置產生的淡水中銅離子含量較低，可以用作漂洗水，實現了水的循環利用，達到了節水效 果。
