申請日2015.06.18

　　公開(公告)日2015.11.18

　　IPC分類號G05B19/05

　　摘要

　　一種污水處理用可編程自動控制裝置，它涉及控制裝置技術領域，它包含數臺工控機、打印機、一號PLC、二號PLC、三號PLC、四號PLC、五號PLC，工控機與打印機均設置在總控室內，數臺工控機并列連接后與打印機連接，且工控機通過DP通訊線分別與一號PLC、二號PLC、三號PLC、四號PLC和五號PLC連接，一號PLC設置在格柵和泵房的一側，二號PLC設置在鼓風機房內，三號PLC設置在CASS反應池的一側，四號PLC設置在深度處理曝氣生物濾池的一側，五號PLC設置在紫外線消毒排水池的一側。它結構簡單，設計合理，操作方便，能夠隨時對工作現場進行監控，大大減輕了工作人員的負擔。

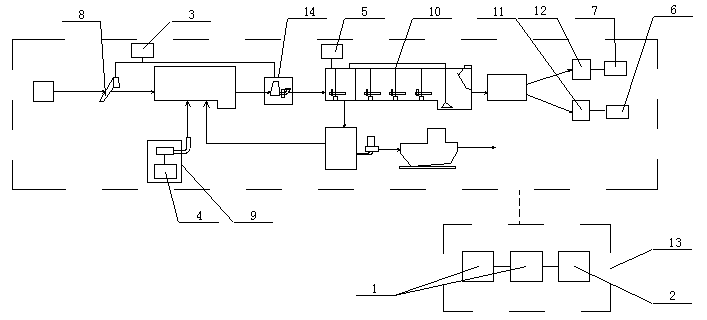

　　摘要附圖



　　權利要求書

　　1.一種污水處理用可編程自動控制裝置，其特征在于它包含數臺工控機(1)、打印機(2)、一號PLC(3)、二號PLC(4)、三號PLC(5)、四號PLC(6)、五號PLC(7)，工控機(1)與打印機(2)均設置在總控室(13)內，數臺工控機(1)并列連接后與打印機(2)連接，且工控機(1)通過DP通訊線分別與一號PLC(3)、二號PLC(4)、三號PLC(5)、四號PLC(6)和五號PLC(7)連接，一號PLC(3)設置在格柵(8)和泵房(14)的一側，二號PLC(4)設置在鼓風機房(9)內，三號PLC(5)設置在CASS反應池(10)的一側，四號PLC(6)設置在深度處理曝氣生物濾池(11)的一側，五號PLC(7)設置在紫外線消毒排水池(12)的一側。

　　說明書

　　一種污水處理用可編程自動控制裝置

　　技術領域：

　　本實用新型涉及控制裝置技術領域，具體涉及一種污水處理用可編程自動控制裝置。

　　背景技術：

　　CASS(CyclicActivatedSludgeSystem)是周期循環活性污泥法的簡稱，又稱為循環活性污泥工藝。該工藝最早在國外應用，為了更好地將其引進，開發出適合我國國情的新型污水處理新工藝，有關科研機構在實驗室進行了整套系統的模擬試驗，分別探討了CASS工藝處理常溫生活污水、低溫生活污水、制藥和化工等工業廢水的機理和特點以及水處理過程中脫氮除磷的效果，獲得了寶貴的設計參數和對工藝運行的指導性經驗。將研究成果成功地應用于處理生活污水，以及不同種工業廢水的工程實踐中，取得了良好的經濟、社會和環境效益。

　　現有的CASS處理技術中的監控和操作都是通過工作人員定時觀測現場，以采集不同的數據并查看各個結構的工作情況，這樣大大增加了工作人員的負擔，比較浪費時間和人力，并且現場的情況不能得到完全的反饋，亟待改進。

　　實用新型內容：

　　本實用新型的目的是提供一種污水處理用可編程自動控制裝置，它結構簡單，設計合理，操作方便，能夠隨時對工作現場進行監控，大大減輕了工作人員的負擔。

　　為了解決背景技術所存在的問題，本實用新型是采用以下技術方案：它包含數臺工控機、打印機、一號PLC、二號PLC、三號PLC、四號PLC、五號PLC，工控機與打印機均設置在總控室內，數臺工控機并列連接后與打印機連接，且工控機通過DP通訊線分別與一號PLC、二號PLC、三號PLC、四號PLC和五號PLC連接，一號PLC設置在格柵和泵房的一側，二號PLC設置在鼓風機房內，三號PLC設置在CASS反應池的一側，四號PLC設置在深度處理曝氣生物濾池的一側，五號PLC設置在紫外線消毒排水池的一側。

　　本實用新型的工作原理：通過工控機和打印機組成自控系統，與由五組PLC構成的控制級系統相配合，對現場實現工作狀態的同步監視，并可定時或隨機打印現場的運行數據，還可以供操作人員監視各泵房的生產情況。

　　本實用新型具有以下有益效果：它結構簡單，設計合理，操作方便，能夠隨時對工作現場進行監控，大大減輕了工作人員的負擔。
