申請日2015.07.15

　　公開(公告)日2015.12.09

　　IPC分類號F04D29/12

　　摘要

　　本實用新型提供了一種動環、機械密封裝置及油田污水離心泵。動環包括：護套，護套具有安裝空間;緩沖彈片，沿護套的軸線方向可伸縮地設置在安裝空間內，緩沖彈片的一端與護套抵接;底座，底座的一端延伸至安裝空間內，緩沖彈片的至少部分位于底座與護套之間，且緩沖彈片的另一端抵接在底座上。通過將以彈簧改進為以緩沖彈片為主要元件的緩沖補償機構，使動環的密封面的受力更均勻，進而在形成機械密封裝置時有助于動環與靜環的端面貼合相對緊密，使得介質難以進入底座和護套中，減少了介質泄露，同時也減少了底座和護套內部結垢，使得緩沖彈片的彈性保持時間延長。進而使機械密封裝置的使用壽命延長，降低生產維修成本和維修人員的勞動強度。

　　權利要求書

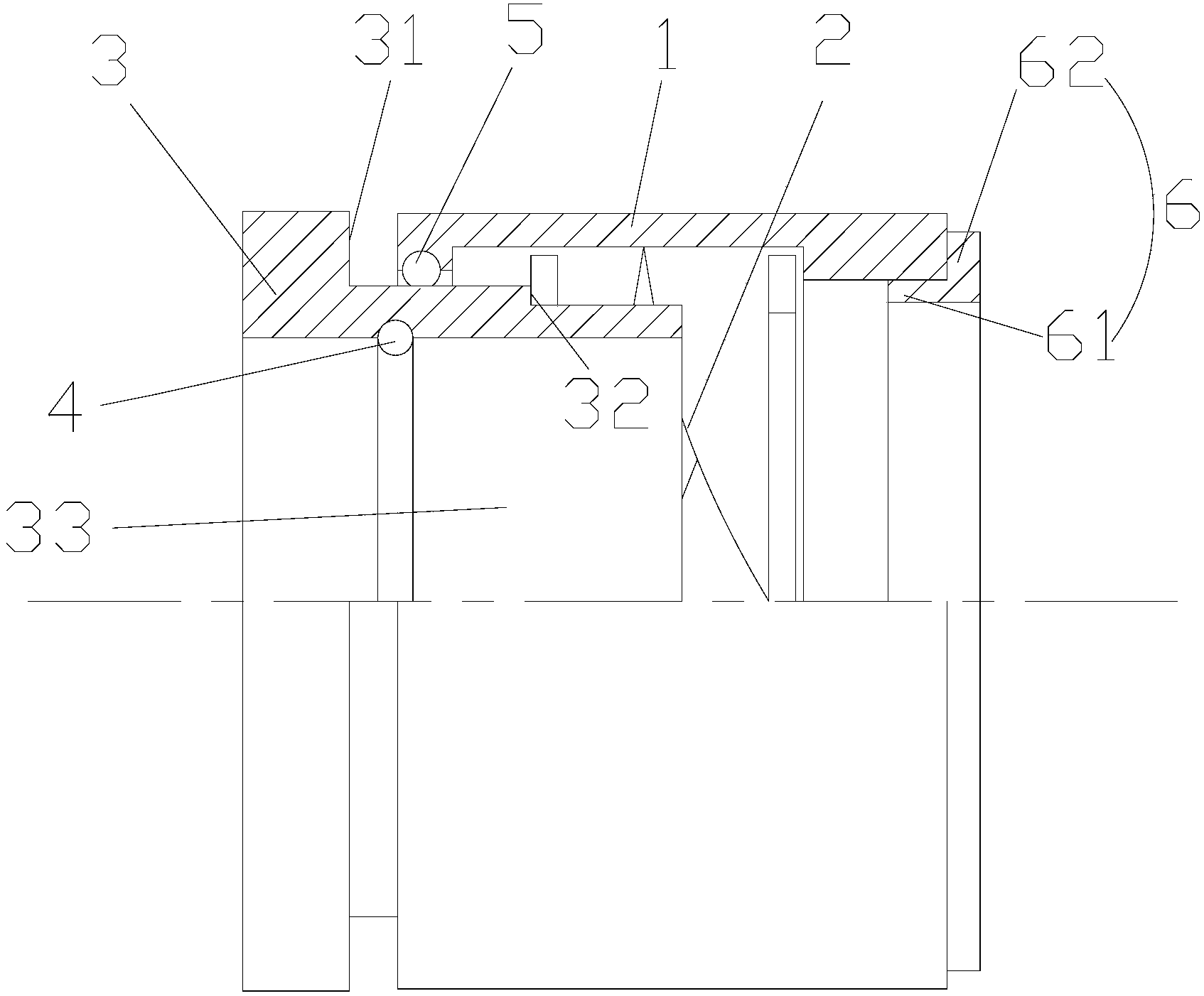

　　1.一種動環，其特征在于，所述動環包括：

　　護套(1)，所述護套(1)具有安裝空間;

　　緩沖彈片(2)，沿所述護套(1)的軸線方向可伸縮地設置在所述安裝空間內，所述 緩沖彈片(2)的一端與所述護套(1)抵接;

　　底座(3)，所述底座(3)的一端延伸至所述安裝空間內，所述緩沖彈片(2)的至 少部分位于所述底座(3)與所述護套(1)之間，且所述緩沖彈片(2)的另一端抵接在 所述底座(3)上。

　　2.根據權利要求1所述的動環，其特征在于，所述緩沖彈片(2)的外側與所述護套(1) 的內壁周向接觸，所述緩沖彈片(2)的內側與所述底座(3)的外壁周向接觸。

　　3.根據權利要求1或2所述的動環，其特征在于，所述緩沖彈片(2)為多個，多個所述緩 沖彈片(2)形成緩沖彈片組。

　　4.根據權利要求1或2所述的動環，其特征在于，所述底座(3)的外周面呈階梯形，階梯 形的所述外周面包括垂直于所述護套(1)的軸線方向的第一階梯面(31)和第二階梯面 (32)，所述第二階梯面(32)與所述緩沖彈片(2)的所述另一端抵接。

　　5.根據權利要求1所述的動環，其特征在于，所述動環還包括底座密封圈(4)，所述底座 (3)具有與所述護套(1)的安裝空間連通的貫通孔(33)，所述底座(3)的內壁設有 用于安裝所述底座密封圈(4)的底座密封槽。

　　6.根據權利要求5所述的動環，其特征在于，所述底座(3)與所述護套(1)裝配的表面 之間設置有護套密封圈(5)。

　　7.根據權利要求6所述的動環，其特征在于，所述底座密封圈(4)為O型密封圈，所述護 套密封圈(5)為O型密封圈。

　　8.根據權利要求1、2以及5至7中任一項所述的動環，其特征在于，所述動環還包括動環 密封套筒(6)，所述動環密封套筒(6)包括筒體(61)和環形止擋凸緣(62)，所述環形 止擋凸緣(62)設置在所述筒體(61)的遠離所述護套(1)的一端，所述筒體(61)的 靠近所述護套(1)的一端插入所述護套(1)內，所述環形止擋凸緣(62)止擋在所述護 套(1)的端面處。

　　9.一種機械密封裝置，包括靜環以及動環，所述動環與所述靜環相對轉動地設置，所述動 環的第一端面與所述靜環的第一端面相互接觸，其特征在于，所述動環為權利要求1至8 中任一項所述的動環。

　　10.一種油田污水離心泵，其特征在于，所述油田污水離心泵包含權利要求9所述的機械密封 裝置。

　　說明書

　　動環、機械密封裝置及油田污水離心泵

　　技術領域

　　本實用新型涉及油田污水處理裝置領域，具體而言，涉及一種動環、機械密封裝置及油 田污水離心泵。

　　背景技術

　　機械密封是由兩塊密封元件(靜環和動環)垂直于軸的光滑而平直的表面相互貼合，并 做相對轉動而構成的密封裝置。它是靠彈性構件和密封介質的壓力在旋轉的動環和靜環的接 觸面(端面)上產生適當?shù)膲壕o力，使這兩個端面緊密貼合。端面間維持一層極薄的液體膜 而達到密封的目的，這層液體膜具有流體動壓力與靜壓力，起著潤滑與密封的作用。渣漿泵、 脫硫泵等產品在不同工況均可采用機械密封。

　　泵用機械密封是指安裝運行在諸如泵類設備中起動態密封作用的裝置，避免泵蝸殼中的 流體介質通過泵軸流出泵外的一種部件。由于諸如泵類的設備中多為輸送流體介質，具有水 平安裝、高轉速、高壓力、帶固體顆粒、腐蝕性強等特點，所以泵用機械密封主體材質往往 需要抵御固體顆粒的沖刷撞擊、高轉速帶來的密封面高溫磨蝕、高壓力帶來的密封參數不穩 定、基體結構件被腐蝕等不利因素的影響，對機械密封密封材質要求較高。

　　通常密封面摩擦副可選材質有鎳基硬質合金、鈷基硬質合金、無壓燒結碳化硅、反應燒 結碳化硅、浸金屬石墨、聚四氟乙烯填充石墨、聚四氟乙烯填充玻璃纖維、三氧化二鋁特殊 陶瓷等;基體材質可選為2Cr13不銹鐵、301不銹鋼、304不銹鋼、316不銹鋼、316L不銹鋼、 904L不銹鋼、聚四氟乙烯等等;彈簧補償件可選材質為哈氏合金、1Cr18Ni9Ti、3Cr13。

　　機械密封屬于精密、結構較為復雜的機械基礎元件之一，是泵類機械的關鍵部件。目前 采用的機械密封是彈簧式，以彈簧為主要元件而組成的緩沖補償機構，它是維持機械密封正 常工作的重要條件。離心泵在工作中，介質容易進入到動環彈簧座和護套里面，從而導致動 環的彈簧座和護套內部結垢，使彈簧失去彈性，機械密封的兩個密封端面無法緊密結合密封 失效，造成泵內介質泄漏。

　　因此，需要對現有的機械密封裝置進行改進，以改善動環彈簧座和護套內部結垢所引起 的介質泄露問題。

　　實用新型內容

　　本實用新型的主要目的在于提供一種動環、機械密封裝置及油田污水離心泵，以改善現 有技術中動環彈簧座和護套內部結垢所引起的介質泄露問題。

　　為了實現上述目的，根據本實用新型的一個方面，提供了一種動環，該動環包括：護套， 護套具有安裝空間;緩沖彈片，沿護套的軸線方向可伸縮地設置在安裝空間內，緩沖彈片的 一端與護套抵接;底座，底座的一端延伸至安裝空間內，緩沖彈片的至少部分位于底座與護 套之間，且緩沖彈片的另一端抵接在底座上。

　　進一步地，緩沖彈片的外側與護套的內壁周向接觸，緩沖彈片的內側與底座的外壁周向 接觸。

　　進一步地，緩沖彈片為多個，多個緩沖彈片形成緩沖彈片組。

　　進一步地，底座的外周面呈階梯形，階梯形的外周面包括垂直于護套的軸線方向的第一 階梯面和第二階梯面，第二階梯面與緩沖彈片的另一端抵接。

　　進一步地，動環還包括底座密封圈，底座具有與護套的安裝空間連通的貫通孔，底座的 內壁設有用于安裝底座密封圈的底座密封槽。

　　進一步地，底座與護套裝配的表面之間設置有護套密封圈。

　　進一步地，底座密封圈為O型密封圈，護套密封圈為O型密封圈。

　　進一步地，動環還包括動環密封套筒，動環密封套筒包括筒體和環形止擋凸緣，環形止 擋凸緣設置在筒體的遠離護套的一端，筒體的靠近護套的一端插入護套內，環形止擋凸緣止 擋在護套的端面處。

　　為了實現上述目的，根據本實用新型的一個方面，提供了一種機械密封裝置，該機械密 封裝置包括靜環以及動環，動環與靜環相對轉動地設置，動環的第一端面與靜環的第一端面 相互接觸，動環為上述任一種動環。

　　根據本實用新型的另一方面，提供了一種油田污水離心泵，該油田污水離心泵包含上述 機械密封裝置。

　　應用本實用新型的技術方案，通過將以彈簧為主要元件而組成的緩沖補償機構，改進為 以緩沖彈片為主要元件而組成的緩沖補償機構，使動環的密封面的受力更均勻，進而在形成 機械密封裝置時有助于動環與靜環的端面貼合相對緊密，使得介質難以進入底座和護套中， 減少了介質泄露，同時也減少了底座和護套內部結垢，使得緩沖彈片的彈性保持時間延長。 因此，使用具有上述動環結構的機械密封裝置不僅能夠解決介質外漏使離心泵無法正常工作 的難題，而且還能使機械密封裝置的使用壽命由原來的2個月延長至18個月，大大降低生產 維修成本和維修人員的勞動強度。
