申請日2015.06.18

　　公開(公告)日2015.11.18

　　IPC分類號C02F1/00; C02F1/58

　　摘要

　　本實用新型公開了一種洗衣機廢水利用自動一體裝置，包括污水處理管，其出口端分叉形成有連通至下水道的排污管和輸出至一儲水裝置的回收管;還包括分流裝置，包括設于排污管上的分流控制閥、與分流控制閥固接的一號電磁牽引器、驅動一號電磁牽引器的分流控制裝置;排污管與下水道之間還串接有凈化裝置，包括凈化筒、攔設于凈化筒進口端的除磷盒、設于凈化筒出口的排污控制閥、與排污控制閥固接的二號電磁牽引器、驅動二號電磁牽引器的排污控制裝置;除磷盒均布有多個過濾孔且內部填充有吸磷顆粒。本結構既能根據污水排放次數分級回收，實現第二次及其后污水的重復使用，又能實現第一次污水的除磷凈化，避免水污染。

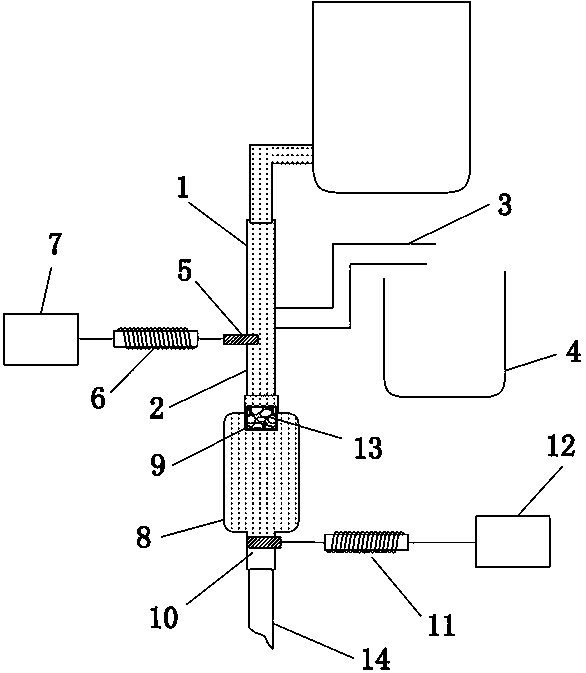

　　摘要附圖



　　權利要求書

　　1.洗衣機廢水利用自動一體裝置，包括與洗衣機排水管吻合對接的污水處理管，其特征在于：所述污水處理管的出口端分叉形成有向下連通至下水道的排污管和橫向輸出至一儲水裝置的回收管;還包括有用于對一次污水進行分級處理的分流裝置，所述分流裝置包括堵設于排污管進口端的分流控制閥、與分流控制閥固定聯接的一號電磁牽引器、自動驅動一號電磁牽引器動作的分流控制裝置，所述一號電磁牽引器與分流控制裝置電性連接;

　　所述排污管與下水道之間還串接有凈化裝置，所述凈化裝置包括凈化筒、橫向攔設于凈化筒進口端的除磷盒、堵設于凈化筒出口端的排污控制閥、與排污控制閥固定聯接的二號電磁牽引器、自動驅動二號電磁牽引器動作的排污控制裝置，所述二號電磁牽引器與排污控制裝置電性連接;所述除磷盒表面均布有若干個過濾孔且除磷盒內部填充有吸磷顆粒。

　　2.按照權利要求1所述的洗衣機廢水利用自動一體裝置，其特征在于：所述分流控制裝置包括排水狀態檢測模塊、排水次數計數模塊、一號主控模塊、一號繼電器驅動模塊和一號電源模塊;所述一號主控模塊與排水狀態檢測模塊、排水次數計數模塊、一號繼電器驅動模塊、一號電源模塊電性連接，所述一號繼電器驅動模塊與一號電磁牽引器電性連接。

　　3.按照權利要求1所述的洗衣機廢水利用自動一體裝置，其特征在于：所述排污控制裝置包括磷濃度檢測模塊、二號主控模塊、二號繼電器驅動模塊和二號電源模塊;所述磷濃度檢測模塊固定在凈化筒內，所述二號主控模塊與磷濃度檢測模塊、二號繼電器驅動模塊、一號電源模塊電性連接，所述二號繼電器驅動模塊與二號電磁牽引器電性連接。

　　4.按照權利要求1所述的洗衣機廢水利用自動一體裝置，其特征在于：所述除磷盒包括盒體和蓋設于盒體上端口的盒蓋，兩者之間以螺紋方式鎖緊連接，所述過濾孔分布在盒體和盒蓋的表面。

　　5.按照權利要求1或4所述的洗衣機廢水利用自動一體裝置，其特征在于：所述除磷盒與凈化筒內壁之間以螺紋方式鎖緊連接。

　　6.按照權利要求1所述的洗衣機廢水利用自動一體裝置，其特征在于：所述吸磷顆粒采用鋼渣。

　　說明書

　　洗衣機廢水利用自動一體裝置

　　技術領域

　　本實用新型涉及洗衣機技術領域，尤其涉及一種可將洗衣機排出的水針對性回收凈化的洗衣機廢水利用自動一體裝置。

　　背景技術

　　全自動洗衣機以其省時省力、洗滌效率高、洗滌效果好等優點，已逐步成為人類生活中不可缺少的家用電器，但自動洗衣機普遍存在洗滌用水量大的缺陷，至少需要反復洗滌3次才能徹底完成漂洗工作。且基本上洗滌排出的是通過排污管直接連通到下水管道直接排放掉，不僅造成水資源的極大浪費，增加日常生活成本，而且也會由于污水中富含的磷元素而造成水體富營養化，進一步加劇水污染現象。實際中不難發現，洗衣機除第一次富含大量的雜質污物外，其后幾次漂洗過程排出的水潔凈度相對較高，完全可以進行回收利用。因而設計一款針對洗衣機廢水實現高效分級回收和除磷凈化處理于一體的裝置具有一定的經濟意義和社會意義。

　　實用新型內容

　　本實用新型所要解決的技術問題在于克服上述問題，而提供一種洗衣機廢水利用自動一體裝置，既能針對洗衣機排放污水次數進行分級回收，實現第二次及其之后的污水的二次使用，提高水資源利用率，又能對含磷豐富的第一次污水進行除磷凈化處理，可能避免水體富營養化。

　　本實用新型的技術方案是：

　　本實用新型所述的洗衣機廢水利用自動一體裝置，包括與洗衣機排水管吻合對接的污水處理管，其特征在于：所述污水處理管的出口端分叉形成有向下連通至下水道的排污管和橫向輸出至一儲水裝置的回收管;還包括有用于對一次污水進行分級處理的分流裝置，所述分流裝置包括堵設于排污管進口端的分流控制閥、與分流控制閥固定聯接的一號電磁牽引器、自動驅動一號電磁牽引器動作的分流控制裝置，所述一號電磁牽引器與分流控制裝置電性連接;

　　所述排污管與下水道之間還串接有凈化裝置，所述凈化裝置包括凈化筒、橫向攔設于凈化筒進口端的除磷盒、堵設于凈化筒出口端的排污控制閥、與排污控制閥固定聯接的二號電磁牽引器、自動驅動二號電磁牽引器動作的排污控制裝置，所述二號電磁牽引器與排污控制裝置電性連接;所述除磷盒表面均布有若干個過濾孔且除磷盒內部填充有吸磷顆粒。

　　藉由上述結構，本實用新型可實現對洗衣機洗滌產生的污水進行分級收集和除磷凈化。上述分級收集過程是通過分流控制裝置電磁驅動一號電磁牽引器以決定分流控制閥的啟閉狀態，由此可將第一次污水引入到排污管中，而第二、三次污水自回收管貯存在儲水裝置內。上述除磷凈化過程是通過排污控制裝置驅動排污控制閥閉合，使得第一次污水貯留在凈化筒內并通過除磷盒內的吸磷顆粒去除磷元素，直到凈化達標后控制排污控制閥開啟使其排泄到下水道中。

　　進一步地，本實用新型所述的洗衣機廢水利用自動一體裝置中，所述分流控制裝置包括排水狀態檢測模塊、排水次數計數模塊、一號主控模塊、一號繼電器驅動模塊和一號電源模塊;所述一號主控模塊與排水狀態檢測模塊、排水次數計數模塊、一號繼電器驅動模塊、一號電源模塊電性連接，所述一號繼電器驅動模塊與一號電磁牽引器電性連接。

　　進一步地，本實用新型所述的洗衣機廢水利用自動一體裝置中，所述排污控制裝置包括磷濃度檢測模塊、二號主控模塊、二號繼電器驅動模塊和二號電源模塊;所述磷濃度檢測模塊固定在凈化筒內，所述二號主控模塊與磷濃度檢測模塊、二號繼電器驅動模塊、一號電源模塊電性連接，所述二號繼電器驅動模塊與二號電磁牽引器電性連接。

　　進一步地，本實用新型所述的洗衣機廢水利用自動一體裝置中，所述除磷盒包括盒體和蓋設于盒體上端口的盒蓋，兩者之間以螺紋方式鎖緊連接，所述過濾孔分布在盒體和盒蓋的表面，由此可對飽和失效的吸磷顆粒進行拆卸更換。

　　進一步地，本實用新型所述的洗衣機廢水利用自動一體裝置中，所述除磷盒與凈化筒內壁之間以螺紋方式鎖緊連接，組裝方式簡便，易于對除磷盒進行拆卸更換。

　　進一步地，本實用新型所述的洗衣機廢水利用自動一體裝置中，所述吸磷顆粒采用鋼渣，富含鈣、鎂、鐵、鋁等多種活性物質，具有很強的吸附除磷能力;且成本低廉、易于獲得。

　　本實用新型的有益效果是：

　　1、本實用新型結構簡單，將回收和凈化裝置一體集成，不僅能自動分級保留洗衣機排出的潔凈度較高的二次及其以后的污水，重復利用率高，而且能針對第一次污水中攜帶的磷進行強化去除，避免直接排放造成的水體富營養化。

　　2、本實用新型完全依靠控制電路自動運行控制，無需人為操作，實用性高;且電路控制結構均獨立外接，無需受控于洗衣機內部的控制電路，安裝便捷，適用于家庭使用和推廣。

　　3、本實用新型采用吸附除磷的凈化工藝，結構小巧簡單，材料易于獲得，制造成本低廉。
