申請日2015.06.18

　　公開(公告)日2015.11.18

　　IPC分類號C02F3/34

　　摘要

　　本實用新型涉及一種污水處理設備，具體的說是一種固定化菌藻共生污水處理裝置，屬于污水處理技術領域。其包括反應箱體，反應箱體內固定填料支架，填料支架上固定多個均勻分布的球形多孔填料，每個球形多孔填料內裝有若干個菌藻凝膠小球。填料支架上設有溫控系統，填料支架正下方設有曝氣系統。本實用新型采用固定化技術將微生物菌藻固定于限定空間范圍內，保留微生物固有活性，且能夠被重復和連續使用;同時溫控系統能有效確保微生物生長處于最佳的溫度環境，底部的曝氣系統能帶來微生物生產所需的溶解氧，確保菌藻共生系統達到最理想生長環境;而且曝氣系統攪動水體流動，也有利于箱體內外水體的循環。

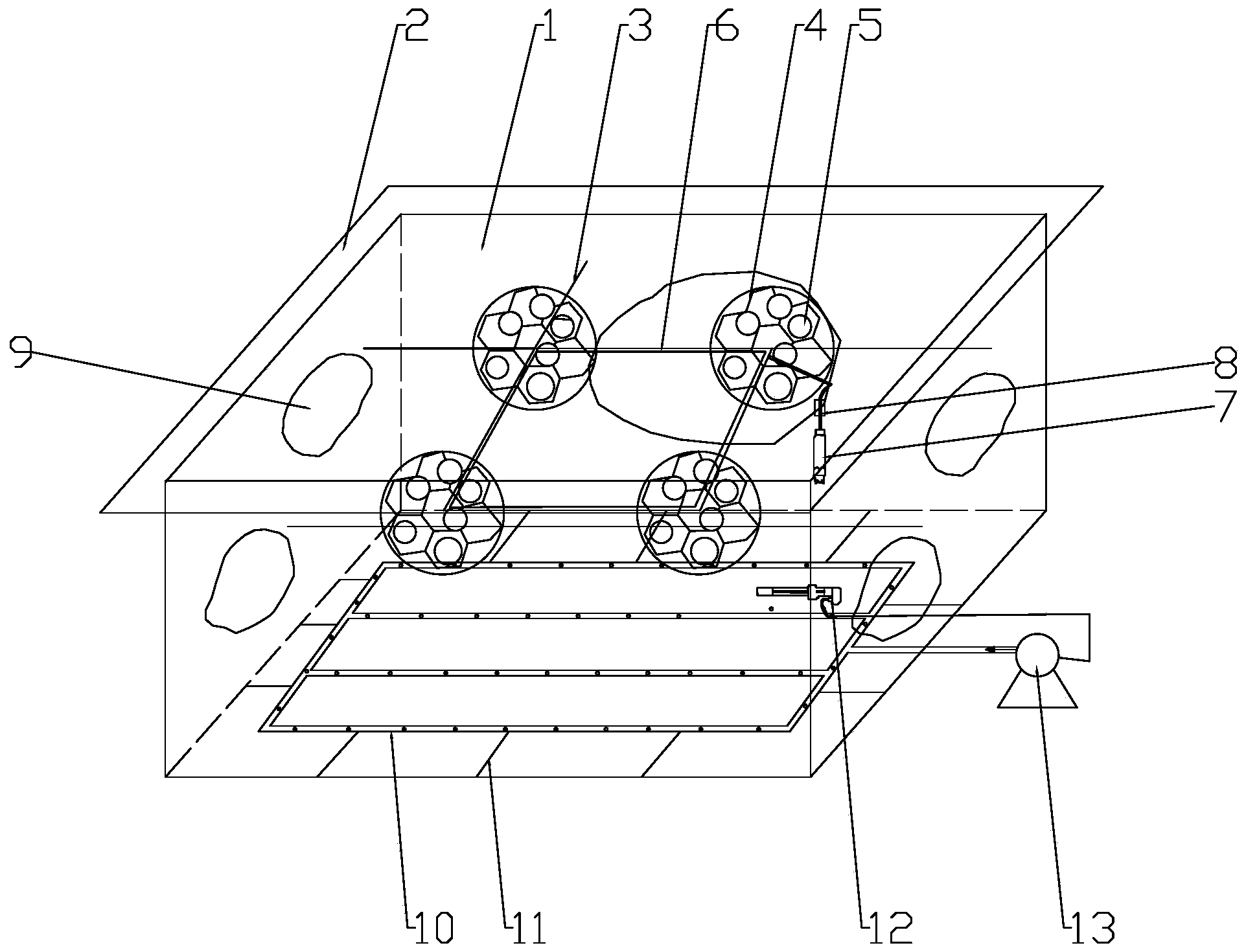

　　摘要附圖



　　權利要求書

　　1.一種固定化菌藻共生污水處理裝置，包括反應箱體(1)，其特征是：反應箱體(1)內固定填料支架(3)，填料支架(3)上固定多個均勻分布的球形多孔填料(4)，每個球形多孔填料(4)內裝有若干個菌藻凝膠小球(5);填料支架(3)上設有溫控系統，溫控系統能夠控制反應箱體(1)內的菌藻凝膠小球(5)保持所需要的恒溫;填料支架(3)正下方設有曝氣系統，曝氣系統能夠攪動水體流動;所述反應箱體(1)上端四周設有漂浮支架(2)，漂浮支架(2)使得反應箱體(1)能夠浸入水體并漂浮在水面。

　　2.如權利要求1所述的一種固定化菌藻共生污水處理裝置，其特征是：所述溫控系統包括加熱管路(6)、溫度計(7)和溫控儀(8)，加熱管路(6)沿填料支架(3)固定，溫度計(7)和溫控儀(8)設置在反應箱體(1)內，溫控儀(8)與溫度計(7)、加熱管路(6)連接，溫度計(7)實時檢測反應箱體(1)中溫度，并將溫度數據傳輸給溫控儀(8)，由溫控儀(8)調節加熱管路(6)將反應箱體(1)內溫度保持在所需的溫度。

　　3.如權利要求1所述的一種固定化菌藻共生污水處理裝置，其特征是：所述曝氣系統包括設置在反應箱體(1)底部的曝氣管路(10)，曝氣管路(10)通過曝氣管路固定支架(11)固定在反應箱體(1)側面，反應箱體(1)內設有溶解氧在線監測儀(12)，溶解氧在線監測儀(12)與設置在反應箱體(1)外的風機(13)連接，風機(13)與曝氣管路(10)連接，溶解氧在線監測儀(12)檢測反應箱體(1)內水體的氧含量，然后控制風機(13)通入曝氣管路(10)的氣量。

　　4.如權利要求1所述的一種固定化菌藻共生污水處理裝置，其特征是：所述反應箱體(1)上下端貫通，反應箱體(1)側面上設有若干個透水孔(9)，水體通過透水孔(9)進出反應箱體(1)。

　　5.如權利要求1所述的一種固定化菌藻共生污水處理裝置，其特征是：所述漂浮支架(2)采用漂浮材質制作。

　　說明書

　　一種固定化菌藻共生污水處理裝置

　　技術領域

　　本實用新型涉及一種污水處理設備，具體的說是一種固定化菌藻共生污水處理裝置，屬于污水處理技術領域。

　　背景技術

　　由于工農畜牧業廢水及生活污水的大量排放，農村及城郊附近的河流湖泊的水體富營養化問題日益嚴重。氮磷過剩是引發富營養化的關鍵原因。關于去除生活污水中氮磷有機物污染物，目前運用很多種方法，其中菌藻共生(尤其是固定化菌藻混合系統)處理效率高且設備簡單，建設成本低，運行能耗低，沒有二次污染，顯示了巨大的優勢。該系統不僅能明顯去除N、P、有機物，降低BOD(生物需氧量)、COD(化學需氧量)等，而且在控制和凈化大腸桿菌、誘變活性物質和病毒方面也同樣具有顯著效果。

　　目前，國內的關于菌藻共生處理廢水的研究很多，也有小型的固定化裝置應用，但是國內的技術并沒有具備能夠使之大規模工程化的能力�，F(xiàn)有的小型固體化菌藻共生裝置主要存在以下問題：菌藻生長環境不佳，繁殖不理想，易脫落，反應速率慢，菌藻更換復雜，難以實現自動化控制，影響菌藻的處理效果。

　　發明內容

　　本實用新型的目的在于克服上述不足之處，從而提供一種固定化菌藻共生污水處理裝置，具有曝氣和溫控功能，提高了菌藻共生反應速率，提高了菌藻的處理效果，并能循環使用，降低了使用成本。

　　按照本實用新型提供的技術方案，一種固定化菌藻共生污水處理裝置包括反應箱體，其特征是：反應箱體內固定填料支架，填料支架上固定多個均勻分布的球形多孔填料，每個球形多孔填料內裝有若干個菌藻凝膠小球;填料支架上設有溫控系統，溫控系統能夠控制反應箱體內的菌藻凝膠小球保持所需要的恒溫;填料支架正下方設有曝氣系統，曝氣系統能夠攪動水體流動;所述反應箱體上端四周設有漂浮支架，漂浮支架使得反應箱體能夠浸入水體并漂浮在水面。

　　進一步的，溫控系統包括加熱管路、溫度計和溫控儀，加熱管路沿填料支架固定，溫度計和溫控儀設置在反應箱體內，溫控儀與溫度計、加熱管路連接，溫度計實時檢測反應箱體中溫度，并將溫度數據傳輸給溫控儀，由溫控儀調節加熱管路將反應箱體內溫度保持在所需的溫度。

　　進一步的，曝氣系統包括設置在反應箱體底部的曝氣管路，曝氣管路通過曝氣管路固定支架固定在反應箱體側面，反應箱體內設有溶解氧在線監測儀，溶解氧在線監測儀與設置在反應箱體外的風機連接，風機與曝氣管路連接，溶解氧在線監測儀檢測反應箱體內水體的氧含量，然后控制風機通入曝氣管路的氣量。

　　進一步的，反應箱體上下端貫通，反應箱體側面上設有若干個透水孔，水體通過透水孔進出反應箱體。

　　進一步的，漂浮支架采用漂浮材質制作。

　　本實用新型與已有技術相比具有以下優點：

　　本實用新型結構簡單、緊湊、合理，采用固定化技術將微生物菌藻固定于限定空間范圍內，保留微生物固有活性，且能夠被重復和連續使用。同時溫控系統能有效確保微生物生長處于最佳的溫度環境，底部的曝氣系統能帶來微生物生產所需的溶解氧，確保菌藻共生系統達到最理想生長環境;而且曝氣系統攪動水體流動，也有利于箱體內外水體的循環;箱體內部的菌藻凝膠小球置于填料架上，整拆整換，更換靈活;反應箱體漂浮于水面，可以隨時移動位置，循環利用;提高了菌藻共生反應速率，提高了菌藻的處理效果。
