申請日2015.07.15

　　公開(公告)日2015.12.16

　　IPC分類號C02F103/08; C02F9/14

　　摘要

　　本實用新型提供一種多功能海水養殖廢水的處理系統包括水泵，水管，沉淀池，生物池，殺菌池，膜處理池，濾網，閘門，發電裝置，太陽光收集器和清淤口，所述的水管依次連接沉淀池、生物池、殺菌池和膜處理池;所述的水泵安裝在沉淀池上部的水管上;所述的濾網安裝在沉淀池的上部;所述的閘門設置在沉淀池的右側中部;所述的發電裝置安裝在閘門下方;所述的清淤口設置在沉淀池的左下角。本實用新型通過設于高處的沉淀池和發電裝置的設置，增加了該廢水處理系統的發電功能，通過生物池內水生動植物的飼養，增加了經濟收入，達到了廢水處理過程中的良性循環，使得企業更樂意于對廢水進行處理，進一步有利于可持續發展。

　　權利要求書

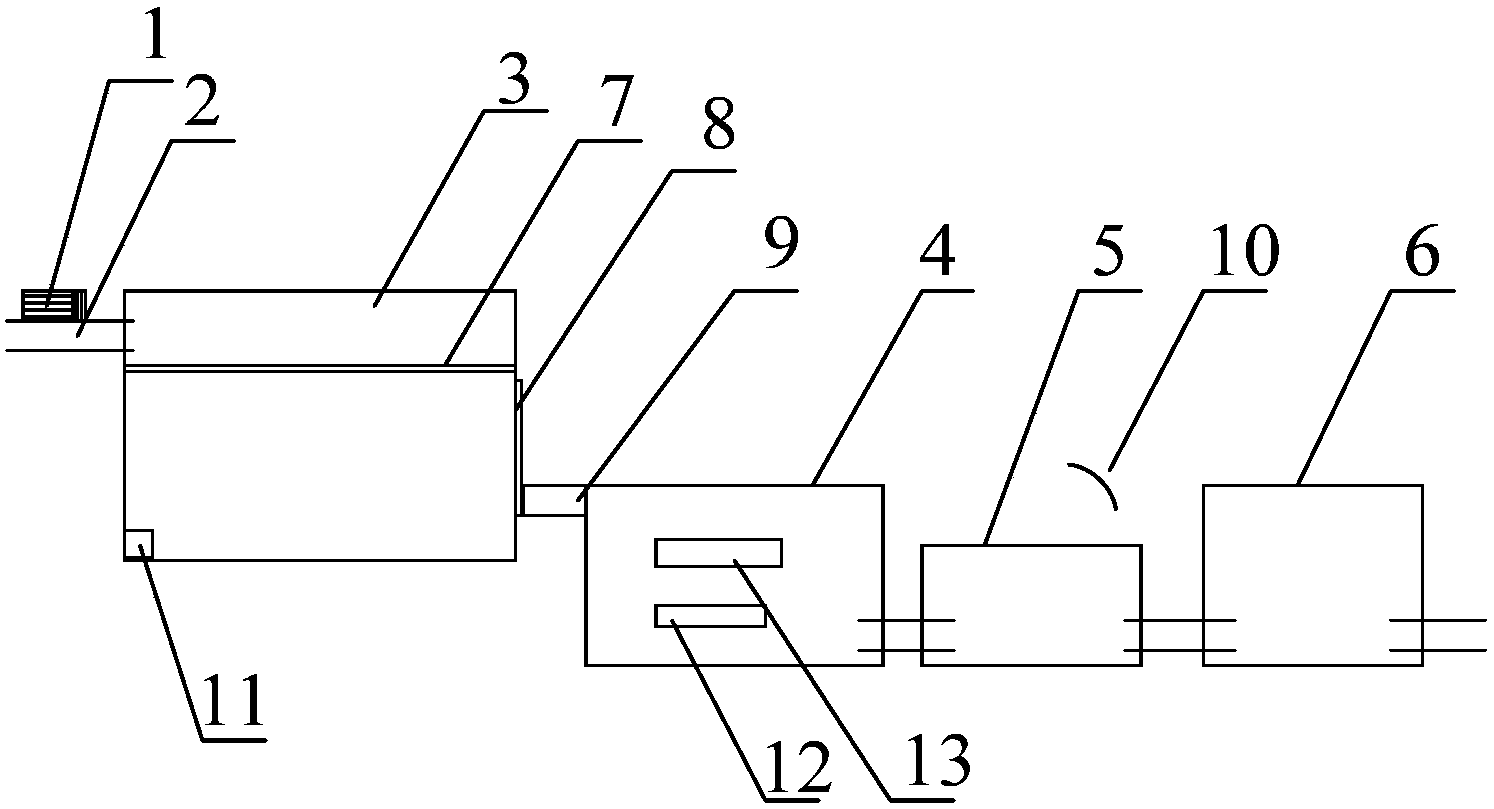

　　1.一種多功能海水養殖廢水的處理系統,其特征在于，該多功能海水養殖 廢水的處理系統包括水泵(1)，水管(2)，沉淀池(3)，生物池(4)，殺 菌池(5)，膜處理池(6)，濾網(7)，閘門(8)，發電裝置(9)，太陽光 收集器(10)和清淤口(11)，所述的水管(2)依次連接沉淀池(3)、生物 池(4)、殺菌池(5)和膜處理池(6);所述的水泵(1)安裝在沉淀池(3) 上部的水管(2)上;所述的濾網(7)安裝在沉淀池(3)的上部;所述的閘門 (8)設置在沉淀池(3)的右側中部;所述的發電裝置(9)安裝在閘門(8) 下方;所述的清淤口(11)設置在沉淀池(3)的左下角;所述的太陽光收集器 (10)設置在殺菌池(5)的上空;所述的生物池(4)還包括凈化水生動物(12) 和凈化水生植物(13)。

　　2.如權利要求1所述的多功能海水養殖廢水的處理系統,其特征在于，所 述的發電裝置(9)包括進水口(91)，發電機組(92)，出水口(93)，輸電 線(94)，水輪(95)，連接軸(96)和發電機(97)，所述的進水口(91) 和出水口(93)分別設置在發電機組(92)的兩側;所述的發電機組(92)內 安裝有多組水輪(95);所述的水輪(95)通過連接軸(96)連接有對應的發 電機(97);所述的輸電線(94)設置在發電機組(92)的右側。

　　3.如權利要求1所述的多功能海水養殖廢水的處理系統,其特征在于，所 述的沉淀池(3)具體高于生物池(4)3m至5m。

　　4.如權利要求1所述的多功能海水養殖廢水的處理系統,其特征在于，所 述的閘門(8)具體采用厚度為20cm至30cm的不銹鋼擋板。

　　5.如權利要求1所述的多功能海水養殖廢水的處理系統,其特征在于，所 述的凈化水生動物(12)具體采用蝦類、魚類、蟹類和貝類的一種或幾種。

　　6.如權利要求1所述的多功能海水養殖廢水的處理系統,其特征在于，所 述的凈化水生植物(13)具體采用菊花心江蘺、細基江蘺繁枝、草葉馬尾藻、 長心卡帕藻中的一種或幾種。

　　說明書

　　一種多功能海水養殖廢水的處理系統

　　技術領域

　　本實用新型屬于污水處理技術領域，尤其涉及一種多功能海水養 殖廢水的處理系統。

　　背景技術

　　與傳統養殖方式相比，以高密度為特征的工廠化水產養殖模式在 資源需求、環境保護、生產能力等方面有明顯優勢，已成為越來越多 國家實現可持續發展的選擇。但高的能量投入必然導致廢水量的增加， 如果這些系統的廢棄物不加節制的向外界排放，也必然導致水資源環 境的惡化。單一的水處理技術往往無法徹底處理廢水中的多種污染物， 需要由多種水處理技術組合而成的水處理系統對廢水進行處理以實 現重復利用，養殖系統所采用的水處理系統也直接決定了養殖系統的 生產能力。優良的水處理系統不僅要能夠完成對廢水中絕大多數污染 物的凈化，而且要盡量降低運行成本，便于管理，安全可靠，但是現 有的水處理系統存在著方式比較單一，耗能高，功能不夠完善，不利 于良性循環的問題。

　　因此，發明一種多功能海水養殖廢水的處理系統顯得非常必要。

　　實用新型內容

　　為了解決上述技術問題，本實用新型提供一種多功能海水養殖廢 水的處理系統以解決現有的現有的海洋水處理系統方式比較單一，耗 能高，功能不夠完善，不利于良性循環的問題。一種多功能海水養殖 廢水的處理系統包括水泵，水管，沉淀池，生物池，殺菌池，膜處理 池，濾網，閘門，發電裝置，太陽光收集器和清淤口，所述的水管依 次連接沉淀池、生物池、殺菌池和膜處理池;所述的水泵安裝在沉淀 池上部的水管上;所述的濾網安裝在沉淀池的上部;所述的閘門設置 在沉淀池的右側中部;所述的發電裝置安裝在閘門下方;所述的清淤 口設置在沉淀池的左下角;所述的太陽光收集器設置在殺菌池的上空; 所述的生物池還包括凈化水生動物和凈化水生植物。

　　所述的發電裝置包括進水口，發電機組，出水口，輸電線，水輪， 連接軸和發電機，所述的進水口和出水口分別設置在發電機組的兩側; 所述的發電機組內安裝有多組水輪;所述的水輪通過連接軸連接有對 應的發電機;所述的輸電線設置在發電機組的右側。

　　所述的沉淀池具體高于生物池3m至5m，有利于利用水的動力勢 能產生足夠的沖擊力用來發電。

　　所述的閘門具體采用厚度為20cm至30cm的不銹鋼擋板，有利于 待水體完成自我沉淀后打開閥門將水排出。

　　所述的凈化水生動物具體采用蝦類、魚類、蟹類和貝類的一種或 幾種，有利于利用水生動物本身的吸收轉化功能凈化水質，同時還可 以將養殖大的水產品出售，獲取經濟效益。

　　所述的凈化水生植物具體采用菊花心江蘺、細基江蘺繁枝、 草葉馬尾藻、長心卡帕藻中的一種或幾種，利用該類水生植物的超強 凈化功能，有利于充分吸收水體中的有害成分。

　　所述的太陽光收集器具體采用球形半弧面設計，有利于對太陽光 進行集束對水體進行照射，更有利于通過紫外線對水體進行消毒處理。

　　所述的清淤口具體開設在距離沉淀池底部20cm的高度;所述的 清淤口具體為矩形口，有利于定期對沉淀池內的污泥進行處理。

　　所述的水輪具體采用凹面不銹鋼轉輪，有助于充分轉化水能至電 能，達到發電的效果，進一步的有助于完成該養殖廢水處理系統的電 能自給甚至創造經濟效益。

　　與現有技術相比，本實用新型具有如下有益效果：本實用新型通 過設于高處的沉淀池和發電裝置的設置，增加了該廢水處理系統的發 電功能，通過生物池內水生動植物的飼養，增加了經濟收入，達到了 廢水處理過程中的良性循環，使得企業更樂意于對廢水進行處理，進 一步有利于可持續發展。
