申請日2015.07.15

　　公開(公告)日2015.12.16

　　IPC分類號C02F9/14

　　摘要

　　本實用新型提供一種新型多功能用于工廠化海水養殖廢水處理的處理裝置，包括水位計，養殖池，定時排污閥，養殖池回水管，好氧池結構，微生物池結構，過濾雜物池，微濾機，厭氧池，提升泵，水質監測模塊，循環泵，出水池，pH調節模塊，調溫模塊和養殖池進水管，所述的水位計安裝在養殖池的中上部;所述的定時排污閥通過養殖池回水管和水質監測模塊、循環泵相連接。本實用新型通過好氧池結構，微生物池結構和出水池的設置，有利于方便把污染物及時清理掉，避免污染物沉淀，造成水的二次污染，進一步有利于提高廢水處理效果和出水質量，更有利于過濾掉水中的細小的微塵顆粒，防止堵塞設備，影響設備的使用壽命。

　　權利要求書

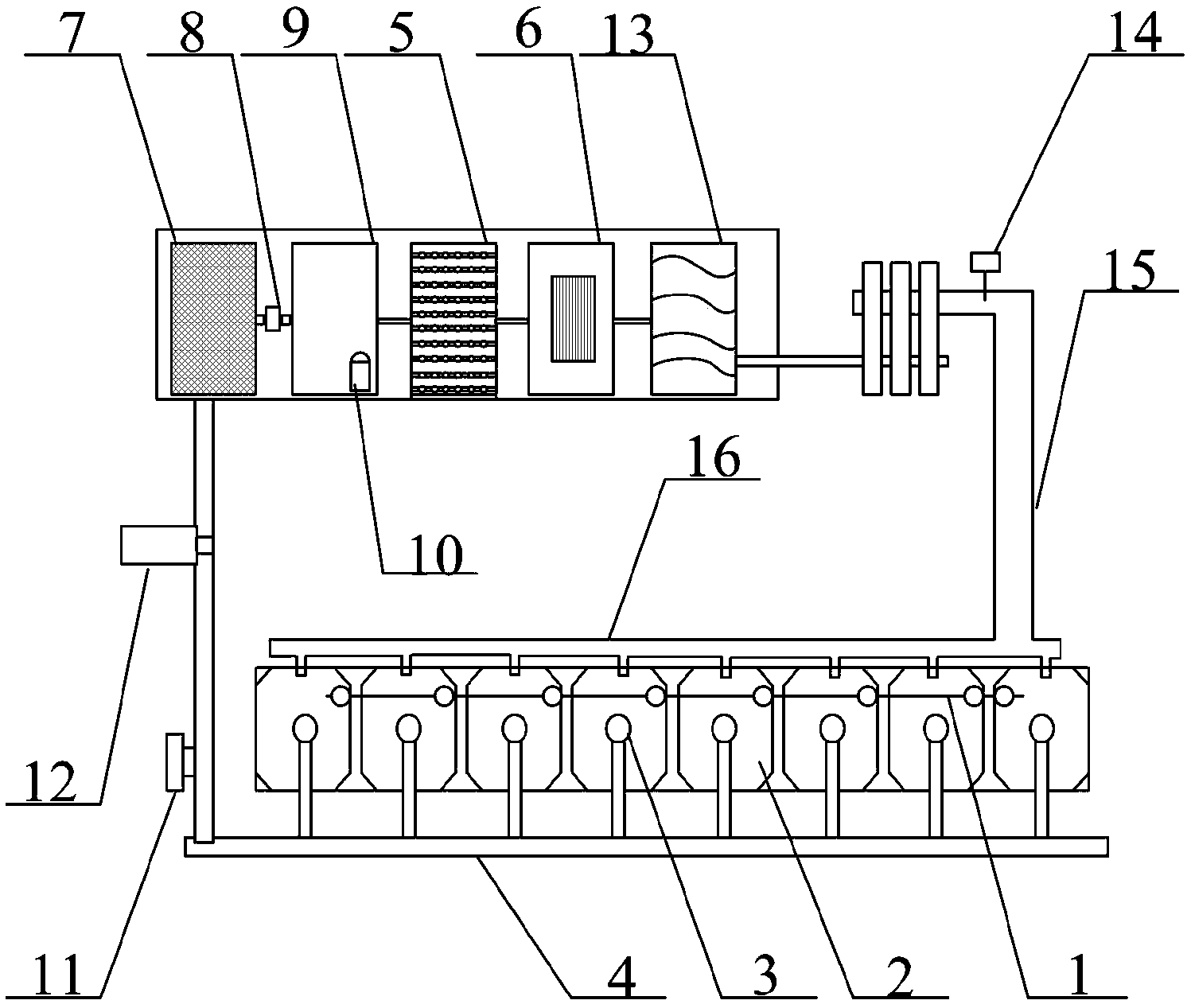

　　1.一種新型多功能用于工廠化海水養殖廢水處理的處理裝置，其特征在于，該新型多功能用于工廠化海水養殖廢水處理的處理裝置包括水位計(1)，養殖池(2)，定時排污閥(3)，養殖池回水管(4)，好氧池結構(5)，微生物池結構(6)，過濾雜物池(7)，微濾機(8)，厭氧池(9)，提升泵(10)，水質監測模塊(11)，循環泵(12)，出水池(13)，pH調節模塊(14)，調溫模塊(15)和養殖池進水管(16)，所述的水位計(1)安裝在養殖池(2)的中上部;所述的定時排污閥(3)通過養殖池回水管(4)和水質監測模塊(11)、循環泵(12)相連接;所述的過濾雜物池(7)通過微濾機(8)和厭氧池(9)相連接;所述的提升泵(10)安裝在厭氧池(9)的右下部;所述的好氧池結構(5)通過微生物池結構(6)和出水池(13)相連接;所述的pH調節模塊(14)通過養殖池進水管(16)和調溫模塊(15)相連接;所述的好氧池結構(5)包括處理藥劑(51)，曝氣頭(52)和曝氣管(53)，所述的處理藥劑(51)設置在曝氣頭(52)和曝氣管(53)的上部。

　　2.如權利要求1所述的新型多功能用于工廠化海水養殖廢水處理的處理裝置，其特征在于，所述的處理藥劑(51)具體采用無機絮凝劑。

　　3.如權利要求1所述的新型多功能用于工廠化海水養殖廢水處理的處理裝置，其特征在于，所述的微生物池結構(6)包括消毒裝置(61)，微生物層(62)和過濾板(63)，所述的過濾板(63)設置在消毒裝置(61)和微生物層(62)的中間。

　　4.如權利要求3所述的新型多功能用于工廠化海水養殖廢水處理的處理裝置，其特征在于，所述的微生物層(62)具體采用高度為1米至1.5米礫石制成的礫石層。

　　5.如權利要求3所述的新型多功能用于工廠化海水養殖廢水處理的處理裝置，其特征在于，所述的過濾板(63)具體采用圓形活性炭板。

　　6.如權利要求1所述的新型多功能用于工廠化海水養殖廢水處理的處理裝置，其特征在于，所述的出水池(13)具體采用厚度為100納米到200納米的生物膜構成的出水池。

　　7.如權利要求1所述的新型多功能用于工廠化海水養殖廢水處理的處理裝置，其特征在于，所述的過濾雜物池(7)具體內置網格狀鋼絲過濾板。

　　說明書

　　一種新型多功能用于工廠化海水養殖廢水處理的處理裝置

　　技術領域

　　本實用新型屬于污水處理裝置技術領域，尤其涉及一種新型多功能用于工廠化海水養殖廢水處理的處理裝置。

　　背景技術

　　目前，中國專利申請?zhí)枮?01420655414.3一種用于工廠化海水養殖廢水的處理系統，其由進水管、調節池、厭氧池、好氧池、MBR池、消毒池、出水管進行依次對應連接，調節池通過水管連接厭氧池，厭氧池通過水管與好氧池連接，好氧池通過水管連接到MBR池，MBR池內設有回流泵和MBR組件，鼓風機通過曝氣管路連接到MBR組件下端，MBR組件上端通過水管連接膜出水泵，進而連接到消毒池，消毒池連接出水管。但是現有的多功能用于工廠化海水養殖廢水處理的處理裝置存在著造價昂貴，廢水處理效果不理想，出水質量差，使用壽命短，污染物污處理后一般都會沉淀下去，不及時清理出會造成水的二次污染的問題。

　　因此，發明一種新型多功能用于工廠化海水養殖廢水處理的處理裝置顯得非常必要。

　　實用新型內容

　　為了解決上述技術問題，本實用新型提供一種新型多功能用于工廠化海水養殖廢水處理的處理裝置，以解決現有的多功能用于工廠化海水養殖廢水處理的處理裝置存在的造價昂貴，廢水處理效果不理想，出水質量差，使用壽命短，污染物污處理后一般都會沉淀下去，不及時清理出會造成水的二次污染的問題。一種新型多功能用于工廠化海水養殖廢水處理的處理裝置，包括水位計，養殖池，定時排污閥，養殖池回水管，好氧池結構，微生物池結構，過濾雜物池，微濾機，厭氧池，提升泵，水質監測模塊，循環泵，出水池，pH調節模塊，調溫模塊和養殖池進水管，所述的水位計安裝在養殖池的中上部;所述的定時排污閥通過養殖池回水管和水質監測模塊、循環泵相連接;所述的過濾雜物池通過微濾機和厭氧池相連接;所述的提升泵安裝在厭氧池的右下部;所述的好氧池結構通過微生物池結構和出水池相連接;所述的pH調節模塊通過養殖池進水管和調溫模塊相連接;所述的好氧池結構包括處理藥劑，曝氣頭和曝氣管，所述的處理藥劑設置在曝氣頭和曝氣管的上部。

　　所述的處理藥劑具體采用無機絮凝劑，所述的處理藥劑通過和曝氣頭、曝氣管的配合，有利于懸浮物發生物理絮凝和化學絮凝，從而形成大的懸浮物絮團，漂浮在水面，方便及時清理掉，避免污染物沉淀，造成水的二次污染。

　　所述的微生物池結構包括消毒裝置，微生物層和過濾板，所述的過濾板設置在消毒裝置和微生物層的中間。

　　所述的微生物層具體采用高度為1米至1.5米礫石制成的礫石層，有利于利用礫石促進微生物的生長和其本身價格低廉的特點，不但能提高廢水處理效果，而其還能降低設備的造價成本。

　　所述的過濾板具體采用圓形活性炭板，有利于過濾掉水中的細小的微塵顆粒，防止堵塞設備，影響設備的使用壽命。

　　所述的出水池具體采用厚度為100納米到200納米的生物膜構成的出水池，進一步有利于提高廢水處理效果和出水質量。

　　所述的過濾雜物池具體內置網格狀鋼絲過濾板，有利于過濾水中較大的雜物，不讓其進入水池中，避免對水池中的循環過濾系統，造成堵塞。

　　與現有技術相比，本實用新型具有如下有益效果：本實用新型通過好氧池結構，微生物池結構和出水池的設置，有利于方便把污染物及時清理掉，避免污染物沉淀，造成水的二次污染，進一步有利于提高廢水處理效果和出水質量，更有利于過濾掉水中的細小的微塵顆粒，防止堵塞設備，影響設備的使用壽命。
