申請日2015.08.25
公開(公告)日2015.12.23
IPC分類號C02F9/10; C02F103/18; C02F11/14; C02F11/12
摘要
本發明涉及一種脫硫廢水零排放處理系統，包括依次連接的中和調節池、混凝沉淀池以及絮凝沉淀池，該絮凝沉淀池內，經特制計量水道形成的上清液流入上清液處理裝置內，下濃液流入下濃液處理裝置。上清液處理裝置包括依次連接的全自動軟化過濾器、超濾器、一級和二級RO反滲透，該二級反滲透的出口分別連接濃水箱和凈水箱，凈水箱內的凈水可回用，濃水箱內的濃水進入結晶蒸發器產生鹽;下濃液處理裝置排出固廢;污泥濃縮箱分離出來的廢水通過管路排入中和調節池，進行循環再次處理。本工藝與先進膜技術相結合，該工藝流程簡單且節能環保、環境保護效益明顯增加，實現了“零排放”新工藝，對水污染治理意義重大。
權利要求書
1.一種脫硫廢水零排放處理系統，其特征在于：包括依次連接的中和調節池、混凝沉淀 池以及絮凝沉淀池，該絮凝沉淀池內，經計量水道形成的上清液流入上清液處理裝置內，下 濃液流入下濃液處理裝置。
2.根據權利要求1所述的脫硫廢水零排放處理系統，其特征在于：所述上清液處理裝置 包括依次連接的全自動軟化過濾器、中間軟化水箱、超濾器、超濾水箱、一級RO反滲透、中 間純水箱、二級RO反滲透，該二級反滲透的出口分別連接濃水箱和凈水箱，凈水箱內的凈水 可回用，濃水箱內的濃水進入結晶蒸發器制得結晶鹽。
3.根據權利要求1或2所述的脫硫廢水零排放處理系統，其特征在于：所述下濃液處理 裝置包括依次連接的污泥濃縮箱和板框污泥壓濾機，位于絮凝沉淀池下部的濃液通過污泥濃 縮箱和板框污泥壓濾機后，排出固廢;污泥濃縮箱分離出來的廢水通過管路導入中和調節池， 進行循環再次處理。
4.根據權利要求1所述的脫硫廢水零排放處理系統，其特征在于：所述中和調節池上方 連接PH調節裝置，該P(yáng)H調節裝置由依次連接的溶藥箱、加藥箱和加藥泵組成。
5.根據權利要求1所述的脫硫廢水零排放處理系統，其特征在于：所述中和調節池和混 凝沉淀池內均安裝物理工作狀態機，所述物理工作狀態機包括電機和攪拌棒，電機驅動攪拌 棒旋轉從而將混凝沉淀池和中和調節池的內部液體反應充分。
6.根據權利要求5所述的脫硫廢水零排放處理系統，其特征在于：所述攪拌棒包括長桿 和攪拌葉，每個攪拌棒上交錯90度間隔安裝兩個攪拌葉，攪拌葉為矩形長條結構。
7.根據權利要求1所述的脫硫廢水零排放處理系統，其特征在于：所述絮凝沉淀池內豎 直平行間隔安裝兩塊隔板，其中位于進水口一側的隔板下部與池體底部固裝在一起，上部留 有一定的間隙;位于出水口一側的隔板上部與池體頂部固裝在一起，下部留有一定的間隙。
8.一種如權利要求1至7所述的脫硫廢水零排放處理工藝，其特征在于：步驟如下：
步驟一，中和調節
在中和調節池內加入一定計量的藥液，使得多數重金屬離子在堿性環境中生成難溶的氫 氧化物沉淀;
步驟二，混凝沉淀
脫硫廢水中加入藥劑后當pH值到達9.0至9.5時，大多數重金屬離子均形成了難溶的氫 氧化物，同時水中的Ca2+還能與廢水中的部分F-反應，生成難溶的CaF2沉淀而達到去除氟的 作用;混凝劑及物理工作狀態機的配合使用的目的是促使其沉降速度;
步驟三，絮凝沉淀
絮凝方法使交替顆粒和懸浮顆粒發生凝聚和聚集，加入絮凝劑使藥液反應充分，沉淀一 定的時間后，絮凝沉淀池的上部為上清液，其下部為濃液;
步驟四，絮凝沉淀池中的上清液處理工藝和下濃液處理工藝。
9.一種如權利要求8所述的脫硫廢水零排放處理工藝，其特征在于：所述步驟四中，上 清液處理工藝包括如下步驟：
(1)軟化過濾
通過全自動軟化過濾器有效去除廢水中的鈣離子，其目的是保護后續處理中的反滲透裝 置;同時軟化器兼有過濾的作用;
(2)超濾過濾
在運行過程中超濾器自動反沖洗，保證了不被污染;
(3)反滲透濃縮
濃水經過一、二級RO反滲及結晶蒸發器制得結晶鹽，通過反滲透濃縮提高廢水中的鹽濃 度，在蒸發結晶上節省能耗;經反滲透濃縮產生的凈化水回用;
所述步驟四中，下濃液處理工藝包括如下步驟：
所述下濃液通過污泥濃縮箱和板框污泥壓濾機后，排出固廢和廢水，廢水通過管路導入 中和調節池，進行循環再次處理。
說明書
脫硫廢水零排放處理系統及工藝
技術領域
本發明屬于廢水處理技術領域，尤其是一種脫硫廢水零排放處理系統及工藝。
背景技術
隨著我國能源工業的迅速發展和大型燃煤電廠的興建，燃料用量不斷增加，SO2的排放量 越來越多，造成的大氣污染也日趨嚴重，采取脫硫措施已迫在眉睫。
當今煙氣脫硫被認為是控制SO2最行之有效的途徑。這種濕法煙氣脫硫工藝所產生的脫硫 廢水，這些廢水中含有大量的懸浮物(石膏顆粒、SiO2、鋁和鐵的氫氧化物)、活性硅、COD、 氯離子、氟離子、鈣離子、鎂離子、高鹽量和微量的重金屬，如砷、鎘、鉻、汞等，直接排 放將對環境造成嚴重危害，因而必須對脫硫廢水加以治理才能排放。
經檢索發現如下兩篇公開的專利文獻，具體公開內容如下：
1、專利文獻：一種新型的濕法煙氣脫硫廢水處理方法(公告號CN103351066A)，脫硫 廢水取自真空皮帶脫水機的氣液分離罐底流，其含固量大幅降低，減少大量污泥排放。經過 自然沉降的脫硫廢水含固量進一步降低，可滿足廠內回收利用的條件。可取消廢水三聯箱、 廢水加藥系統、廢水旋流器和污泥壓制設備，減少了運行維護成本和設備投資，同時降低系 統操作量;同時為了滿足不同的需求，可有選擇地保留廢水三聯箱的加藥系統和污泥壓制設 備，可調節脫硫廢水的pH值以及去除脫硫廢水中的重金屬，使處理后的脫硫廢水達到國家排 放標準。
2、專利文獻：脫硫廢水回用與零排放處理方法及設備(公告號CN103708666A)，該方 法步驟包括：預處理、化學反應處理、分離處理、凈化過濾處理和蒸發結晶處理，最后得到 供回用凈化水和鹽。設備包括預處理沉清裝置、反應裝置、循環裝置、增壓泵、分離主機、 過濾器、反滲透主機及蒸發結晶器。
經對比發現，本發明專利申請與上述專利公開文獻存在本質的不同。
發明內容
本發明的目的在于克服現有技術的不足，提供一種脫硫廢水零排放處理系統及工藝，該 工藝通過化學反應及物理工作狀態疊加的方式，提高了廢水中重金屬離子、硬度離子及COD 的去除率，大大降低了反滲透膜的結垢，保證了整個系統穩定、可靠的工作，極大地降低反 滲透膜更換概率，通過本系統最終制得固體鹽、固廢及回用的凈化水，最終實現了零排放， 保護了環境。
本發明的方案是這樣實現的：

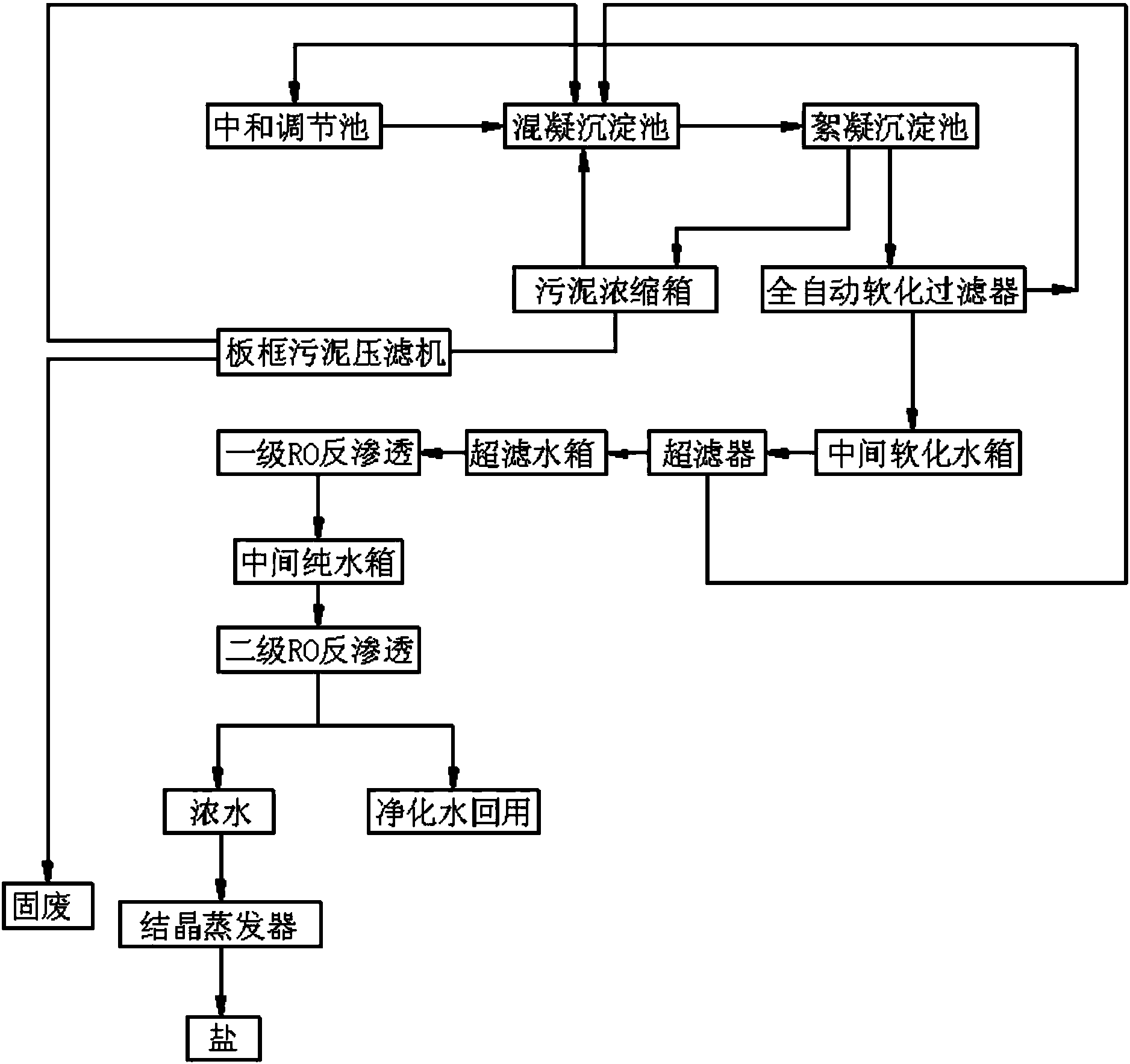

一種脫硫廢水零排放處理系統，包括依次連接的中和調節池、混凝沉淀池以及絮凝沉淀 池，該絮凝沉淀池內，經特制計量水道形成的上清液流入上清液處理裝置內，下濃液流入下 濃液處理裝置。
而且，所述上清液處理裝置包括依次連接的全自動軟化過濾器、中間軟化水箱、超濾器、 超濾水箱、一級RO反滲透、中間純水箱、二級RO反滲透，該二級反滲透的出口分別連接濃 水箱和凈水箱，凈水箱內的凈水可回用，濃水箱內的濃水進入結晶蒸發器制得結晶鹽。
而且，所述下濃液處理裝置包括依次連接的污泥濃縮箱和板框污泥壓濾機，位于絮凝沉 淀池下部的濃液通過污泥濃縮箱和板框污泥壓濾機后，排出固廢;污泥濃縮箱分離出來的廢 水通過管路導入中和調節池，進行循環再次處理。
而且，所述中和調節池上方連接PH調節裝置，該P(yáng)H調節裝置由依次連接的溶藥箱、加 藥箱和加藥泵組成。
而且，所述中和調節池和混凝沉淀池內均安裝物理工作狀態機，所述物理工作狀態機包 括電機和攪拌棒，電機驅動攪拌棒旋轉從而將混凝沉淀池和中和調節池的內部液體反應充分。
而且，所述攪拌棒包括長桿和攪拌葉，每個攪拌棒上交錯間隔安裝兩個攪拌葉，攪拌葉 為矩形長條結構。
而且，所述絮凝沉淀池內豎直平行間隔安裝兩塊隔板，其中位于進水口一側的隔板下部 與池體底部固裝在一起，上部留有一定的間隙;位于出水口一側的隔板上部與池體頂部固裝 在一起，下部留有一定的間隙。
一種脫硫廢水零排放處理工藝，步驟如下：
步驟一，中和調節
在中和調節池內加入一定計量的藥液，使得多數重金屬離子在堿性環境中生成難溶的氫 氧化物沉淀;
步驟二，混凝沉淀
脫硫廢水中加入藥劑后當pH值到達9.0至9.5時，大多數重金屬離子均形成了難溶的氫 氧化物，同時水中的Ca2+還能與廢水中的部分F-反應，生成難溶的CaF2沉淀而達到去除氟的 作用;混凝劑及物理工作狀態機的配合使用的目的是促使其沉降速度;
步驟三，絮凝沉淀
絮凝方法使交替顆粒和懸浮顆粒發生凝聚和聚集，加入絮凝劑使藥液反應充分，沉淀一 定的時間后，絮凝沉淀池的上部為上清液，其下部為濃液;
步驟四，絮凝沉淀池中的上清液處理工藝和下濃液處理工藝。
而且，所述步驟四中，上清液處理工藝包括如下步驟：
(1)軟化過濾
通過全自動軟化過濾器有效去除廢水中的鈣離子，其目的是保護后續處理中的超濾、反 滲透裝置;同時軟化器兼有過濾的作用;
(2)超濾過濾
在運行過程中超濾器自動反沖洗，保證了不被污染;
(3)反滲透濃縮
濃水經過一、二級RO反滲及結晶蒸發器制得結晶鹽，通過反滲透、濃縮工序提高廢水中 的鹽濃度，在蒸發結晶上節省能耗;經反滲透濃縮產生的凈化水回用;
所述步驟四中，下濃液處理工藝包括如下步驟：
所述下濃液通過污泥濃縮箱和板框污泥壓濾機后，排出固廢和廢水，廢水通過管路導入 中和調節池，進行循環再次處理。
本發明的優點和積極效果是：
1、本發明通過化學反應及物理工作狀態機疊加的方式，提高了廢水中重金屬離子、硬度 離子及COD的去除率，大大降低了反滲透膜結垢，保證了整個系統穩定、可靠的工作，極大 地降低反滲透膜更換率;
2、本發明系統將脫硫廢水進行中和、沉淀、污泥處理、過濾后形成可回用的凈化水、固 廢及鹽，在處理過程中形成的廢水通過管路回流到中和調節池或混凝沉淀池內從而進行再次 處理，沒有形成二次廢水，最終實現了零排放，保護了環境。
3、本工藝與先進膜技術相結合，脫硫廢水處理后，該工藝流程簡單且節能環保、環境保 護效益明顯增加，實現了“零排放”新工藝，實現節能減排的目標，保護生態環境，避免水 體和地下水污染，對水污染治理意義重大。
