申請日2015.07.15

　　公開(公告)日2015.12.16

　　IPC分類號C02F11/18; C02F11/12

　　摘要

　　本實用新型屬于污泥干燥技術領域且公開了一種易清洗全自動污泥干燥設備，包括干燥設備本體，所述干燥設備本體包括熱風爐、傳動裝置、攪拌箱、儲水箱和儲料箱，所述傳動裝置安裝在支撐桿上，所述支撐桿、熱風爐和儲料箱均安裝在固定座上，所述固定座上端設有電動機，所述攪拌箱上端設有進料口和攪拌器，所述儲水箱上端設有進水口，所述儲水箱一側設有出水口，所述出水口與水管連接，所述水管一側安裝高壓水槍，所述儲水箱通過高壓水槍與攪拌箱相連，所述儲料箱上端設有進料管和控制面板，所述儲料箱通過進料管與攪拌箱相連。本實用新型通過高壓水槍的噴射，避免一些干燥后結塊的污泥沾粘于攪拌箱內，嚴重的影響了攪拌箱對下一次污泥攪拌的工作。

　　權利要求書

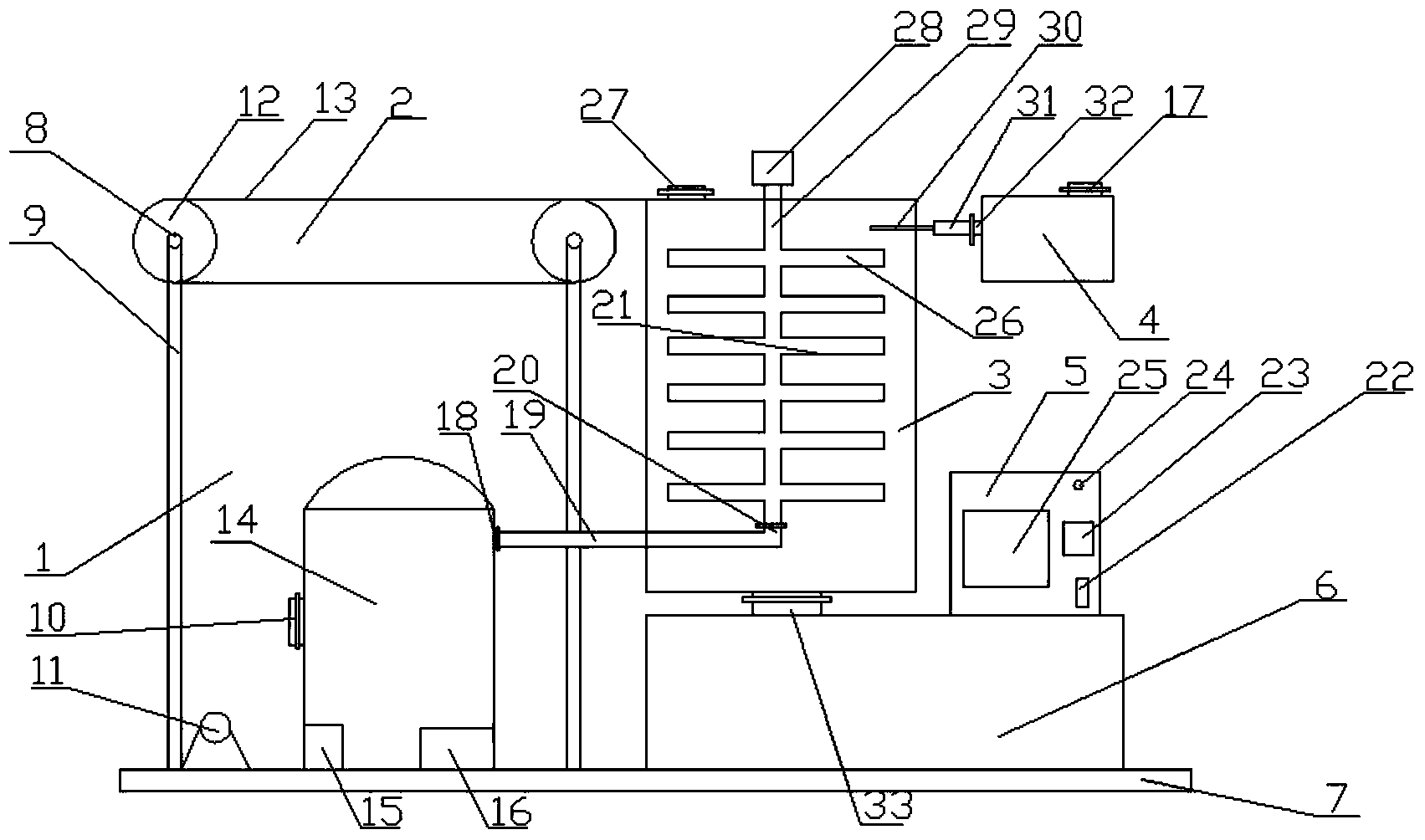

　　1.一種易清洗全自動污泥干燥設備，包括干燥設備本體(1)，其特征在 于，所述干燥設備本體(1)包括熱風爐(14)、傳動裝置(2)、攪拌箱 (3)、儲水箱(4)和儲料箱(6)，所述傳動裝置(2)安裝在支撐桿(9) 上，所述支撐桿(9)、熱風爐(14)和儲料箱(6)均安裝在固定座(7)上， 所述固定座(7)上端設有電動機(11)，所述攪拌箱(3)上端設有進料口 (27)和攪拌器(28)，所述儲水箱(4)上端設有進水口(17)，所述儲水箱 (4)一側設有出水口(32)，所述出水口(32)與水管(31)連接，所述水管 (31)一側安裝高壓水槍(30)，所述儲水箱(4)通過高壓水槍(30)與攪拌 箱(3)相連，所述儲料箱(6)上端設有進料管(33)和控制面板(5)，所述 儲料箱通過進料管(33)與攪拌箱(3)相連。

　　2.根據權利要求1所述的一種易清洗全自動污泥干燥設備，其特征在于， 所述攪拌器(28)由攪拌軸(29)和多個攪拌葉(26)組成，所述攪拌葉(26) 設有多個小孔(21)。

　　3.根據權利要求2所述的一種易清洗全自動污泥干燥設備，其特征在于， 所述熱風爐(14)一側設有進燃料口(10)，所述熱風爐(14)內設有溫度檢 測裝置(15)和燃燒器(16)，所述熱風爐(14)另一側設有出風口(18)， 所述攪拌軸(29)一端設有進風口(20)，所述出風口(18)通過導氣管 (19)與進風口(20)相連。

　　4.根據權利要求1所述的一種易清洗全自動污泥干燥設備，其特征在于， 所述傳動裝置(2)由傳動軸(8)、傳送帶(13)和傳送輪(12)組成。

　　5.根據權利要求1所述的一種易清洗全自動污泥干燥設備，其特征在于， 所述控制面板(5)內設有控制開關(22)、操作屏(23)、顯示屏(25)和工作 指示燈(24)。

　　6.根據權利要求5所述的一種易清洗全自動污泥干燥設備，其特征在于， 所述控制面板(5)設有控制系統，所述控制系統通過信號接收裝置和 信號轉換裝置經單片機控制溫度檢測裝置(15)，所述溫度檢測裝置(15)電性 連接顯示屏(25)。

　　說明書

　　一種易清洗全自動污泥干燥設備

　　技術領域

　　本實用新型涉及一種污泥干燥設備，具體涉及一種易清洗全自動污泥干燥設 備，屬于污泥干燥技術領域。

　　背景技術

　　污泥是污水處理后的產物，是一種由有機殘片、細菌菌體、無機顆粒、膠體 等組成的極其復雜的非均質體。污泥的主要特性是含水率高(可高達99%以上)， 有機物含量高，容易腐化發臭，并且顆粒較細，比重較小，呈膠狀液態。它是介 于液體和固體之間的濃稠物，可以用泵運輸，但它很難通過沉降進行固液分離。 污水污泥處理目前是一個很重要的課題，污泥成份復雜，易通過一些途徑造成二 次污染，危機人類健康。近年來各地城市迅速擴大發展，城市污泥處理系統不斷 完善，污水污泥產量呈現逐年遞增的趨勢，而污泥中含有大量的有機物質，如果 經過有效處理還可以用作農業化肥，可提高有機物質的循環利用。

　　在污泥處理中最常見的就是對污泥進行干燥脫水處理，傳統的污泥干燥處理 都是對污泥進行加熱攪拌，但在污泥干燥攪拌過程中，污泥由于會結塊很容易沾 粘在攪拌槳葉和轉動軸上，對攪拌工作帶來一定影響，設置嚴重的會造成儀器的 損壞。

　　實用新型內容

　　本實用新型要解決的技術問題克服現有的缺陷，提供一種易清洗全自動污泥 干燥設備，通過高壓水槍的噴射，避免一些干燥后結塊的污泥沾粘于攪拌箱內， 嚴重的影響了攪拌箱對下一次污泥攪拌的工作，通過溫度檢測裝置，可以檢測熱 風爐內的溫度，并在顯示屏中顯示出來，通過操作屏，若熱風爐內的檢測的溫度 不足以干燥污泥成塊，則可以通過操作屏調節燃燒器燃燒的力度，可以有效解決 背景技術中的問題。

　　為了解決上述技術問題，本實用新型提供了如下的技術方案：

　　本實用新型提供一種易清洗全自動污泥干燥設備，包括干燥設備本體，所述 干燥設備本體包括熱風爐、傳動裝置、攪拌箱、儲水箱和儲料箱，所述傳動裝置 安裝在支撐桿上，所述支撐桿、熱風爐和儲料箱均安裝在固定座上，所述固定座 上端設有電動機，所述攪拌箱上端設有進料口和攪拌器，所述儲水箱上端設有進 水口，所述儲水箱一側設有出水口，所述出水口與水管連接，所述水管一側安裝 高壓水槍，所述儲水箱通過高壓水槍與攪拌箱相連，所述儲料箱上端設有進料管 和控制面板，所述儲料箱通過進料管與攪拌箱相連。

　　作為本實用新型的一種優選技術方案，所述攪拌器由攪拌軸和多個攪拌葉組 成，所述攪拌葉設有多個小孔。

　　作為本實用新型的一種優選技術方案，所述熱風爐一側設有進燃料口，所述 熱風爐內設有溫度檢測裝置和燃燒器，所述熱風爐另一側設有出風口，所述攪拌 軸一端設有進風口，所述出風口通過導氣管與進風口相連。

　　作為本實用新型的一種優選技術方案，所述傳動裝置由傳動軸、傳送帶和傳 送輪組成。

　　作為本實用新型的一種優選技術方案，所述控制面板內設有控制開關、操作 屏、顯示屏和工作指示燈。

　　作為本實用新型的一種優選技術方案，所述控制面板設有控制系統，所述控 制系統通過信號接收裝置和信號轉換裝置經單片機控制溫度檢測裝置，所述溫度 檢測裝置電性連接顯示屏。

　　本實用新型所達到的有益效果是：一種易清洗全自動污泥干燥設備，通過傳 動裝置，可以將污泥進行傳送，有利于實現設備的自動化，通過高壓水槍的噴射， 避免一些干燥后結塊的污泥沾粘于攪拌箱內，嚴重的影響了攪拌箱對下一次污泥 攪拌的工作，通過溫度檢測裝置，可以檢測熱風爐內的溫度，并在顯示屏中顯示 出來，通過操作屏，若熱風爐內的檢測的溫度不足以干燥污泥成塊，則可以通過 操作屏調節燃燒器燃燒的力度，結構簡單，便于使用。
