申請日2015.07.15

　　公開(公告)日2015.12.16

　　IPC分類號B01D50/00

　　摘要

　　本實用新型屬于氣體除塵技術領域且公開了一種工業廢氣水處理循環除塵設備，包括除塵設備本體，所述除塵設備本體包括除塵室、集水室和儲水箱，所述除塵室通過濾液板與集水室分離，所述除塵室一側設有進液口和出氣口，所述進液口通過導液管與集水室連接，所述導液管設有第三閥門和第一閥門，所述儲水箱通過導水管與導液管相連，所述導水管設有第二閥門，所述除塵室一側設有支撐桿、進氣口和控制面板，所述支撐桿一側設有報警器，所述導液管內設有抽液泵和快速加熱器。本實用新型通過導液管內的抽液泵，有利于更好的將集水室內的水抽入到除塵室中，通過導液管內的快速加熱器，可以將通過導液管內的水進行快速加熱，有利于更好的氣體進行除塵作用。

　　權利要求書

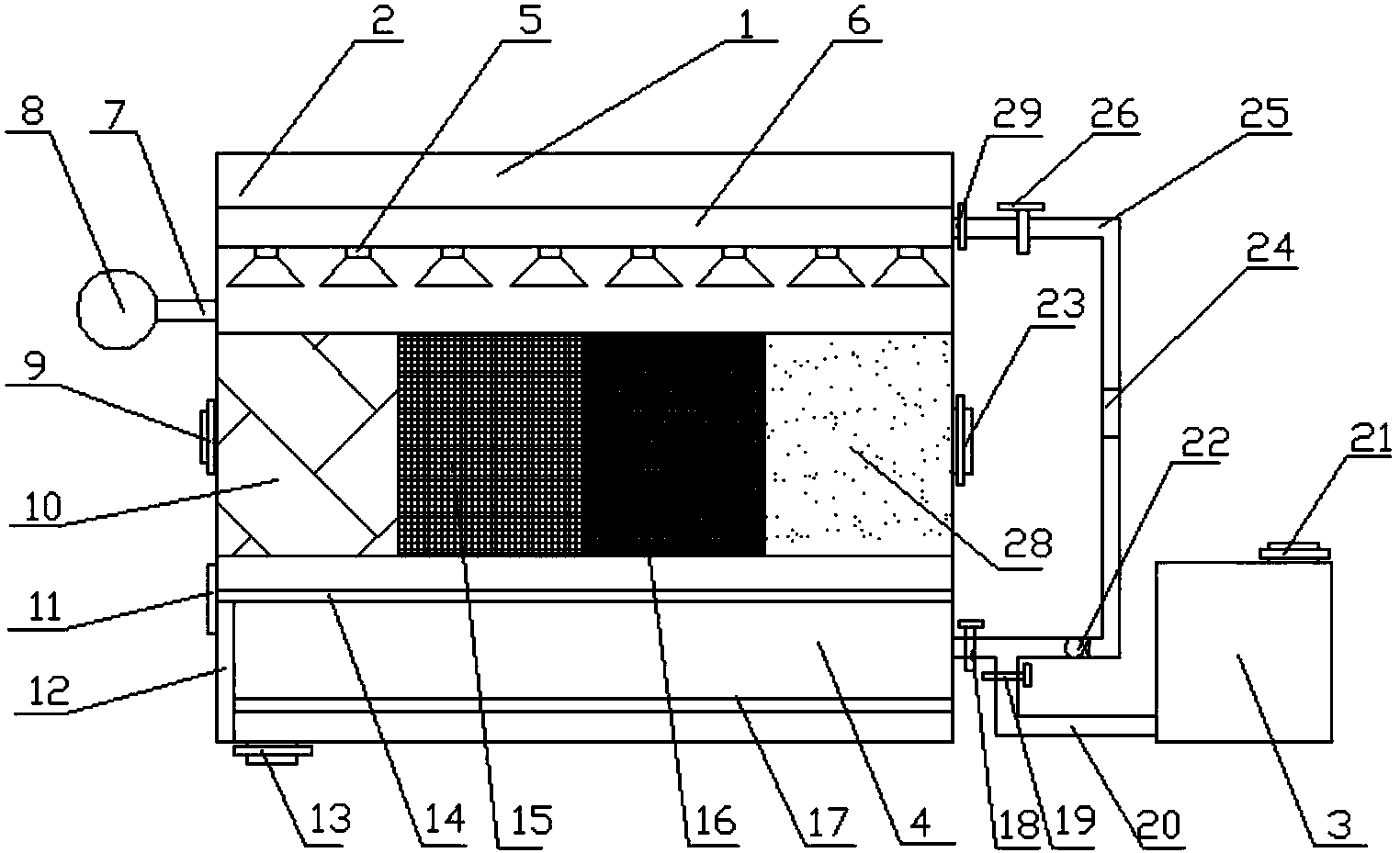

　　1.一種工業廢氣水處理循環除塵設備，包括除塵設備本體(1)，其特征在 于，所述除塵設備本體(1)包括除塵室(2)、集水室(4)和儲水箱(3)，所 述除塵室(2)通過濾液板(14)與集水室(4)分離，所述除塵室(2)一側設 有進液口(29)和出氣口(23)，所述進液口(29)通過導液管(25)與集水室 (4)連接，所述導液管(25)設有第三閥門(26)和第一閥門(18)，所述儲 水箱(3)通過導水管(20)與導液管(25)相連，所述導水管(20)設有第二 閥門(19)，所述除塵室(2)一側設有支撐桿(7)、進氣口(9)和控制面板 (11)，所述支撐桿(7)一側設有報警器(8)，所述導液管(25)內設有抽液 泵(22)和快速加熱器(24)。

　　2.根據權利要求1所述的一種工業廢氣水處理循環除塵設備，其特征在于， 所述除塵室(2)內設有噴淋板(6)、粗過濾層(10)、細過濾層(15)、超細過 濾層(16)和除臭過濾層(28)，所述噴淋板(6)一端與進液口(29)相連，所 述噴淋板(6)下端設有多個噴頭(5)。

　　3.根據權利要求1所述的一種工業廢氣水處理循環除塵設備，其特征在于， 所述濾液板(14)設有多個小孔(27)。

　　4.根據權利要求1所述的一種工業廢氣水處理循環除塵設備，其特征在于， 所述集水室(4)內設有液位檢測裝置(12)和污水處理裝置(17)，所述集水室 (4)下端設有排污水口(13)，所述儲水箱(3)上端設有進水口(21)。

　　5.根據權利要求1或4所述的一種工業廢氣水處理循環除塵設備，其特征 在于，所述控制面板(11)設有控制系統，所述控制系統通過信號接收裝置和信 號轉換裝置經單片機控制液位檢測裝置(12)，所述液位檢測裝置(12)電性連 接報警器(8)。

　　說明書

　　一種工業廢氣水處理循環除塵設備

　　技術領域

　　本實用新型涉及一種廢氣除塵設備，具體涉及一種工業廢氣水處理循環除塵 設備，屬于氣體除塵技術領域。

　　背景技術

　　工業廢氣指企業廠區內燃料燃燒和生產工藝過程中產生的各種排入空氣的 含有污染物氣體的總稱，這些廢氣有：二氧化碳、二硫化碳、硫化氫、氟化物、 氮氧化物、氯、氯化氫、一氧化碳、硫酸(霧)鉛汞、鈹化物、煙塵及生產性粉 塵，排入大氣，會污染空氣，這些物質通過不同的途徑呼吸道進入人的體內，有 的直接產生危害，有的還有蓄積作用，會更加嚴重的危害人的健康，不同物質會 有不同影響。

　　隨著經濟的高速發展和人們對環保意識的增強，除塵設備的應用越來越廣 泛，現有技術中除去工業粉塵、生活粉塵的除塵器大多采用旋風式，通過離心力 將粉塵從空氣中分離出來達到除塵的目的。但是粉塵容易沉積在過濾器上，長時 間使用，過濾效果差，同時維修不方便，嚴重影響了生產，不能滿足人們的需求。

　　實用新型內容

　　本實用新型要解決的技術問題克服現有的缺陷，提供一種工業廢氣水處理循 環除塵設備，通過導液管內的快速加熱器，可以將通過導液管內的水進行快速加 熱，有利于更好的氣體進行除塵作用，通過導液管內的抽液泵，有利于更好的將 集水室內的水抽入到除塵室中，通過液位檢測裝置，可以檢測集水室內的液位變 化，通過報警器的報警作用，防止水位過高，出現溢水的現象，通過污水處理裝 置，可以將污水中的雜質處理，得到的水再進行循環使用，有利于節約了成本， 可以有效解決背景技術中的問題。

　　為了解決上述技術問題，本實用新型提供了如下的技術方案：

　　本實用新型提供一種工業廢氣水處理循環除塵設備，包括除塵設備本體，所 述除塵設備本體包括除塵室、集水室和儲水箱，所述除塵室通過濾液板與集水室 分離，所述除塵室一側設有進液口和出氣口，所述進液口通過導液管與集水室連 接，所述導液管設有第三閥門和第一閥門，所述儲水箱通過導水管與導液管相連， 所述導水管設有第二閥門，所述除塵室一側設有支撐桿、進氣口和控制面板，所 述支撐桿一側設有報警器，所述導液管內設有抽液泵和快速加熱器。

　　作為本實用新型的一種優選技術方案，所述除塵室內設有噴淋板、粗過濾層、 細過濾層、超細過濾層和除臭過濾層，所述噴淋板一端與進液口相連，所述噴淋 板下端設有多個噴頭。

　　作為本實用新型的一種優選技術方案，所述濾液板設有多個小孔。

　　作為本實用新型的一種優選技術方案，所述集水室內設有液位檢測裝置和污 水處理裝置，所述集水室下端設有排污水口，所述儲水箱上端設有進水口。

　　作為本實用新型的一種優選技術方案，所述控制面板設有控制系統，所述控 制系統通過信號接收裝置和信號轉換裝置經單片機控制液位檢測裝置，所述液位 檢測裝置電性連接報警器。

　　本實用新型所達到的有益效果是：一種工業廢氣水處理循環除塵設備，通過 導液管內的快速加熱器，可以將通過導液管內的水進行快速加熱，有利于更好的 氣體進行除塵作用，通過導液管內的抽液泵，有利于更好的將集水室內的水抽入 到除塵室中，通過液位檢測裝置，可以檢測集水室內的液位變化，通過報警器的 報警作用，防止水位過高，出現溢水的現象，通過污水處理裝置，可以將污水中 的雜質處理，得到的水再進行循環使用，有利于節約了成本，結構簡單，除塵便 捷。
