申請日2015.08.25

　　公開(公告)日2016.01.06

　　IPC分類號C02F9/04

　　摘要

　　本實用新型涉及污水處理領域，公開了一種帶有定時控制器的水處理裝置，其包括依次連接的過濾池(1)、處理池(2)和清水箱(3)，還包括用于控制水泵啟閉的控制器，控制器上連接有用于控制水泵啟閉時間的定時器過濾池(1)內設有用于吸取過濾盤中固體雜質的風機(4)，處理池(2)內設有長度逐漸增大的攪拌葉片，處理池(2)底部設有卵石(27)和固體藥劑(28)。本實用新型可實現處理池內水流不規律流動，水流充分紊亂，保證在處理池內藥劑能夠與水體充分混合以及通過卵石與水體充分接觸，從而使得水體得到充分處理，保證水質質量。

　　權利要求書

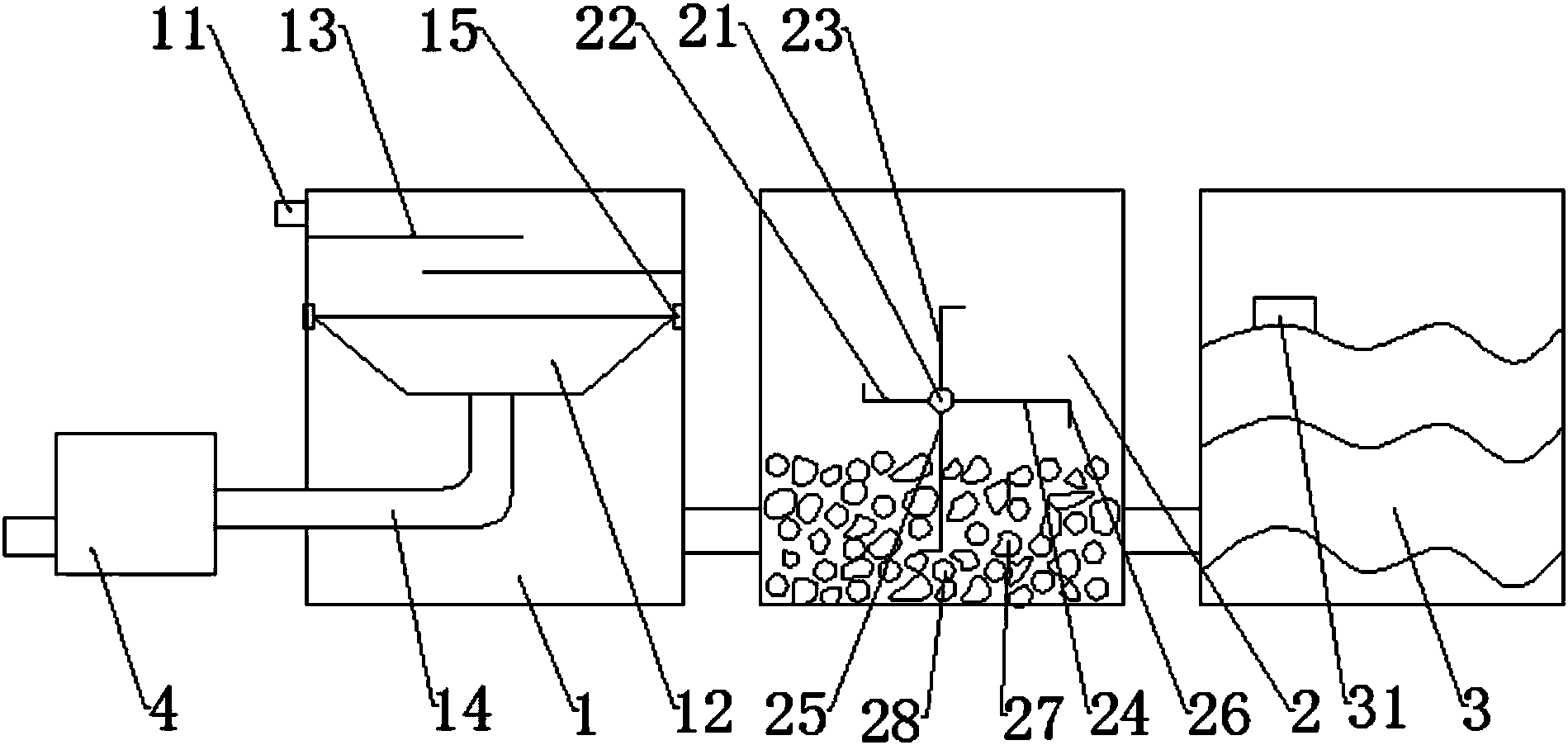

　　1.帶有定時控制器的水處理裝置，包括通過水管依次連接的過濾池(1)、 處理池(2)和清水箱(3)，過濾池(1)上設有與水泵連接的進水口(11)，其 特征在于，還包括風機(4)和用于控制水泵啟閉的控制器，控制器上連接有用 于控制水泵啟閉時間的定時器;過濾池(1)內設有過濾盤(12)，過濾盤(12) 的上方設有至少兩塊擋水板(13)，擋水板(13)交錯分布于過濾池的兩側，過 濾盤(12)底部設有與過濾盤(12)內部連通的吸管(14)，吸管(14)與位于 過濾池(1)外部的風機(4)相連;處理池(2)后側壁上固定有攪拌軸(21) 和繞攪拌軸(21)旋轉且長度逐漸增大的第一攪拌葉片(22)、第二攪拌葉片(23)、 第三攪拌葉片(24)和第四攪拌葉片(25)，第一攪拌葉片(22)、第二攪拌葉 片(23)、第三攪拌葉片(24)和第四攪拌葉片(25)的端部均設有擋板(26)， 處理池(2)底部設有卵石(27)和固體藥劑(28)。

　　2.根據權利要求1所述的帶有定時控制器的水處理裝置，其特征在于：第 二攪拌葉片(23)、第三攪拌葉片(24)和第四攪拌葉片(25)的長度分別是第 一攪拌葉片(22)長度的2倍、3倍和4倍，擋板(26)分別垂直設置于第一攪 拌葉片(22)、第二攪拌葉片(23)、第三攪拌葉片(24)和第四攪拌葉片(25) 的端部。

　　3.根據權利要求1所述的帶有定時控制器的水處理裝置，其特征在于：過 濾盤(12)為圓臺形，過濾盤(12)外緣上設有環形連接件(15)，環形連接件 (15)通過螺栓固定在過濾池(1)內壁上。

　　說明書

　　帶有定時控制器的水處理裝置

　　技術領域

　　本發明涉及污水處理領域，具體地說，涉及一種帶有定時控制器的水處理 裝置。

　　背景技術

　　隨著工業化的發展，污水處理已經變得迫在眉睫，將廢水進行處理直接排 放，會造成一定污染破壞河體生物，嚴重破壞生態環境，因此也使得各類污水 處理設備應運而生。目前一般的廢水處理工藝中都使用了一些大型的設備，這 些設備的結構復雜，造價高，對于一般的小型加工企業，根本無法應用到生產 中;另外在很多廢水中含有大量固體雜質，其易于沉淀，沉淀形成的塊狀物體 強度比較高，積累在管道和廢水桶的底部，為廢水的排放和處理增加了難度。

　　發明內容

　　本發明的內容是提供一種多功能水處理裝置，其能夠克服現有技術的某種 或某些缺陷，其包括通過水管依次連接過濾池、處理池和清水箱，過濾池上設 有與水泵連接的進水口，還包括風機和用于控制水泵啟閉的第一控制器以及分 別與處理池和清水箱連接的藥箱，清水箱與藥箱連接的管道上設有電磁閥，電 磁閥上連接用于控制電磁閥啟閉的第二控制器，過濾池內設有過濾盤，過濾盤 的上方設有至少兩塊擋水板，擋水板交錯分布于過濾池的兩側，過濾盤底部設 有與過濾盤內部連通的吸管，吸管與位于過濾池外部的風機相連;處理池后側 壁上固定有攪拌軸和繞攪拌軸旋轉且長度逐漸增大的第一攪拌葉片、第二攪拌 葉片、第三攪拌葉片和第四攪拌葉片，第一攪拌葉片、第二攪拌葉片、第三攪 拌葉片和第四攪拌葉片的端部均設有擋板，處理池底部設有卵石和固體藥劑; 清水箱內設有與第一控制器連接且傳遞液位信號給第一控制器的液位探測器， 液位探測器懸浮于水面，第一控制器上還連接有根據第一控制器接受到的液位 信號啟閉的報警器和液位開關，液位開關控制水泵啟閉，清水箱內還設有與第 二控制器連接且將檢測到的水質信號發送給第二控制器的水質監測器，第二控 制器通過接收到的水質信號控制電磁閥啟閉。

　　本發明的內容是提供一種循環再生式水處理裝置，其能夠克服現有技術的 某種或某些缺陷，其包括通過水管依次連接過濾池、處理池和清水箱，還包括 風機和分別與處理池和清水箱連接的藥箱，清水箱與藥箱連接的管道上設有電 磁閥，電磁閥上連接用于控制電磁閥啟閉的控制器，過濾池內設有過濾盤，過 濾盤的上方設有至少兩塊擋水板，擋水板交錯分布于過濾池的兩側，過濾盤底 部設有與過濾盤內部連通的吸管，吸管與位于過濾池外部的風機相連;處理池 后側壁上固定有攪拌軸和繞攪拌軸旋轉且長度逐漸增大的第一攪拌葉片、第二 攪拌葉片、第三攪拌葉片和第四攪拌葉片，第一攪拌葉片、第二攪拌葉片、第 三攪拌葉片和第四攪拌葉片的端部均設有擋板，處理池底部設有卵石和固體藥 劑;清水箱內設有與控制器連接且將檢測到的水質信號發送給控制器的水質監 測器，控制器通過接收到的水質信號控制電磁閥啟閉。

　　本發明的內容是提供一種帶有報警器的水處理裝置，其能夠克服現有技術 的某種或某些缺陷，其包括通過水管依次連接過濾池、處理池和清水箱，過濾 池上設有與水泵連接的進水口，其特征在于，還包括風機和用于控制水泵啟閉 的控制器，過濾池內設有過濾盤，過濾盤的上方設有至少兩塊擋水板，擋水板 交錯分布于過濾池的兩側，過濾盤底部設有與過濾盤內部連通的吸管，吸管與 位于過濾池外部的風機相連;處理池后側壁上固定有攪拌軸和繞攪拌軸旋轉且 長度逐漸增大的第一攪拌葉片、第二攪拌葉片、第三攪拌葉片和第四攪拌葉片， 第一攪拌葉片、第二攪拌葉片、第三攪拌葉片和第四攪拌葉片的端部均設有擋 板，處理池底部設有卵石和固體藥劑;清水箱內設有與懸浮于水面且與控制連 接件且傳遞液位信號給控制器的液位探測器，控制器上還連接有根據控制器接 受到的液位信號啟閉的報警器和液位開關，液位開關控制水泵啟閉。

　　本發明的內容是提供一種帶有定時控制器的水處理裝置，其能夠克服現有 技術的某種或某些缺陷，其包括通過水管依次連接過濾池、處理池和清水箱， 過濾池上設有與水泵連接的進水口，其特征在于，還包括風機和用于控制水泵 啟閉的控制器，控制器上連接有用于控制水泵啟閉時間的定時器;過濾池內設 有過濾盤，過濾盤的上方設有至少兩塊擋水板，擋水板交錯分布于過濾池的兩 側，過濾盤底部設有與過濾盤內部連通的吸管，吸管與位于過濾池外部的風機 相連;處理池后側壁上固定有攪拌軸和繞攪拌軸旋轉且長度逐漸增大的第一攪 拌葉片、第二攪拌葉片、第三攪拌葉片和第四攪拌葉片，第一攪拌葉片、第二 攪拌葉片、第三攪拌葉片和第四攪拌葉片的端部均設有擋板，處理池底部設有 卵石和固體藥劑。

　　本發明的內容是提供一種具有水質監測功能的水處理裝置，其能夠克服現 有技術的某種或某些缺陷，其包括通過水管依次連接過濾池、處理池和清水箱， 其特征在于，還包括風機，過濾池內設有過濾盤，過濾盤的上方設有至少兩塊 擋水板，擋水板交錯分布于過濾池的兩側，過濾盤底部設有與過濾盤內部連通 的吸管，吸管與位于過濾池外部的風機相連;處理池后側壁上固定有攪拌軸和 繞攪拌軸旋轉且長度逐漸增大的第一攪拌葉片、第二攪拌葉片、第三攪拌葉片 和第四攪拌葉片，第一攪拌葉片、第二攪拌葉片、第三攪拌葉片和第四攪拌葉 片的端部均設有擋板，處理池底部設有卵石和固體藥劑;清水箱內設有用于檢 測清水箱內水質的水質監測器。

　　作為優選，第二攪拌葉片、第三攪拌葉片和第四攪拌葉片的長度分別是第 一攪拌葉片長度的2倍、3倍和4倍，擋板分別垂直設置于第一攪拌葉片、第二 攪拌葉片、第三攪拌葉片和第四攪拌葉片的端部。

　　作為優選，過濾盤為圓臺形，過濾盤外緣上設有環形連接件，環形連接件 通過螺栓固定在過濾池內壁上。過濾盤活動連接在過濾池內，從而方便了過濾 盤的檢修、更換。

　　本實用新型的有益效果：

　　本實用新型通過在處理池內設置不等長攪拌葉片，實現處理池內水流不規 律流動，水流充分紊亂，保證在處理池內藥劑能夠與水體充分混合以及通過卵 石與水體充分接觸，從而使得水體得到充分處理，保證水質質量，并且通過定 時器控制水處理時間，可有效提高水處理效率。
