申請日2015.06.18

　　公開(公告)日2016.01.06

　　IPC分類號C02F9/14

　　摘要

　　高效生物化學污水處理裝置，本實用新型涉及環境保護技術領域，尤其是指邊遠小城鎮的生活廢水高效生物化學處理裝置。是通過如下技術方案實現的：本實用新型包括箱體，箱體由生物反應池、化學處理池、沉淀池構成，生物反應池設置于最外圍，化學處理池居中，沉淀池居內，三者通過底部的管道相連，生物反應池與外部的生活污水進水管相連接，沉淀池與外部的排水管道相連接。由于釆用箱式構造，投入成本低，且集生化、化學處理、物理沉淀為一體，具有投資成本低、運行費用低、低維持技術、低耗電、出水水質好，實現水循環再生利用，環境效益突出的優點，尤其是在我國廣大農村中小城鎮污水處理建設中具有廣闊的應用前景。

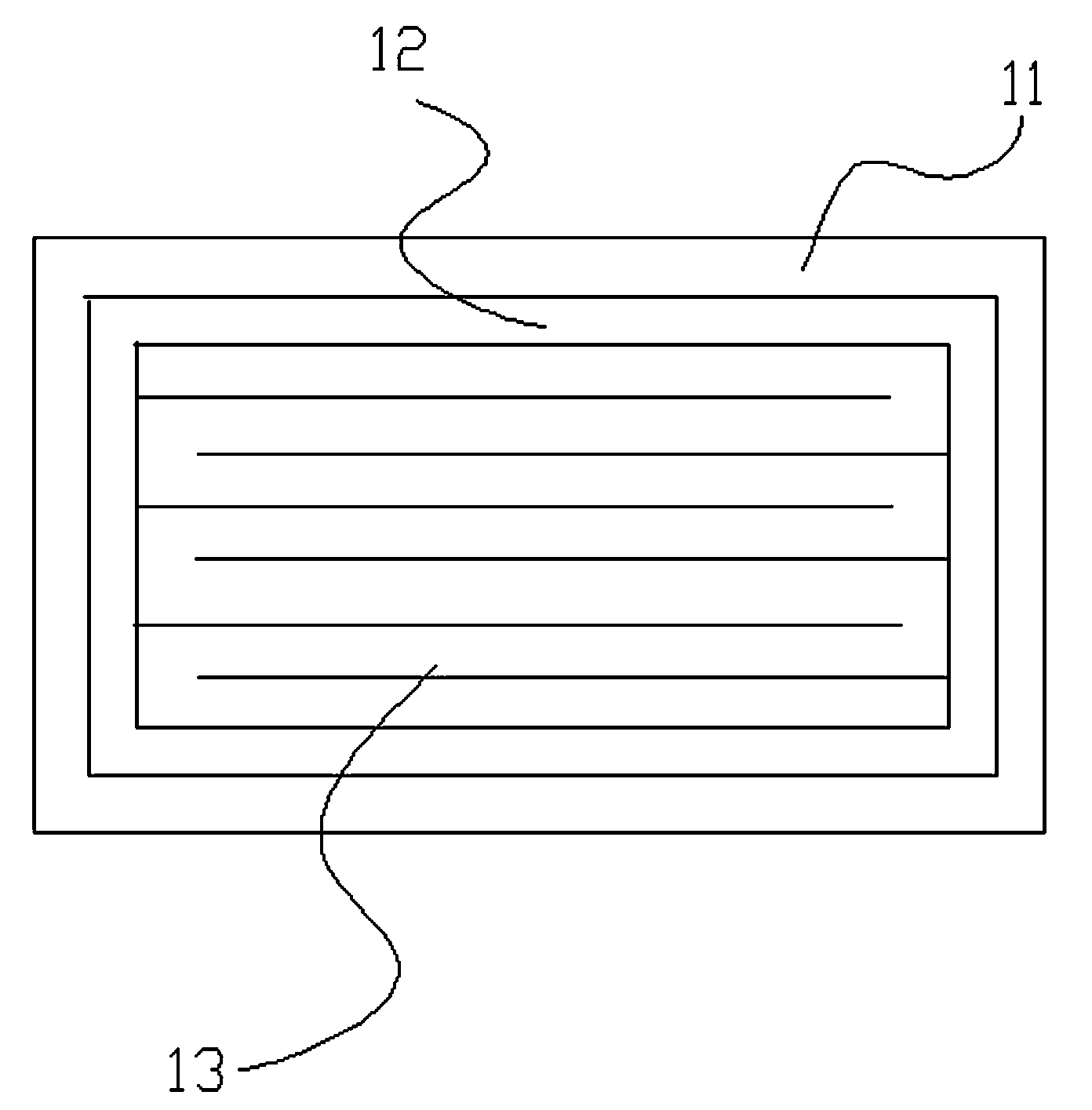

　　摘要附圖



　　權利要求書

　　1.高效生物化學污水處理裝置，包括箱體，其特征在于：所述的箱體由生物反應池、化學處理池、沉淀池構成，生物反應池設置于最外圍，化學處理池居中，沉淀池居內，三者通過底部的管道相連，生物反應池與外部的生活污水進水管相連接，沉淀池與外部的排水管道相連接。

　　2.根據權利要求1所述的高效生物化學污水處理裝置，其特征在于：所述的生物反應池的底部設有高負荷的活性污泥。

　　3.根據權利要求1所述的高效生物化學污水處理裝置，其特征在于：所述的化學處理池中固設有攪拌器。

　　4.根據權利要求1所述的高效生物化學污水處理裝置，其特征在于：所述的化學處理池的底部設有少量的化學混凝劑。

　　5.根據權利要求1所述的高效生物化學污水處理裝置，其特征在于：所述的沉淀池呈迂迴的迷宮狀。

　　6.根據權利要求1所述的高效生物化學污水處理裝置，其特征在于：所述的沉淀池底部設有吸刮泥機。

　　說明書

　　高效生物化學污水處理裝置

　　技術領域

　　本實用新型涉及環境保護技術領域，尤其是指邊遠小城鎮的生活廢水高效生物化學污水處理裝置。

　　背景技術

　　邊遠農村，占據著我國遼闊土地的絕大多數地域，而隨著我國農村小城鎮建設速度的加快，農村小城鎮生活污水量大面廣，生活污水大量的污染物質加重受納水體污染，造成水體惡化。目前我國己進入城鎮化進程的高速發展階段，城鎮化的本質就是讓小城鎮得到發展。但傳統先污染后治理的發展模式違背了可持續發展的原則，人們沒有認識到環境污染的嚴重性，造成了環境污染與經濟發展之間的矛盾日益突顯，導致了小城鎮的環境污染和治理兩方面的壓力逐漸增大。而要處理這些生活污水，在各地設置污水處理廠，從經濟角度、社會效益等因素考量，亦是不現實的現狀。

　　因此，如何構建高效、高質量及低建造成本的污水處理裝置，亦是我國農村小城鎮建設不可或缺的重要環節。

　　發明內容

　　本實用新型的目的在于克服上述現有技術中的不足之處，而提供一種高效生物化學污水處理裝置。

　　本實用新型是通過如下技術方案實現的：本實用新型包括箱體，箱體由生物反應池、化學處理池、沉淀池構成，生物反應池設置于最外圍，化學處理池居中，沉淀池居內，三者通過底部的管道相連，生物反應池與外部的生活污水進水管相連接，沉淀池與外部的排水管道相連接。

　　所述的生物反應池的底部設有高負荷的活性污泥。

　　所述的化學處理池中固設有攪拌器。

　　所述的化學處理池的底部設有少量的化學混凝劑(PAC藥和堿)。

　　所述的沉淀池呈迂迴的迷宮狀。

　　所述的沉淀池底部設有吸刮泥機。

　　本實用新型由于釆用箱式構造，投入成本低，且集生化、化學處理、物理沉淀為一體，具有投資成本低、運行費用低、低維持技術、低耗電、出水水質好，實現水循環再生利用，環境效益突出的優點，尤其是在我國廣大農村中小城鎮污水處理建設中具有廣闊的應用前景。
