申請日2015.06.18

　　公開(公告)日2015.12.16

　　IPC分類號B01D21/24; B01D21/02

　　摘要

　　本實用新型公開了一種濃縮污泥脫水機的污泥排出裝置，包括污水處理容器，還包括一擠壓推送器，污水處理容器底部設有一污泥排出口，擠壓推送器設于污水處理容器的底部且貫穿污泥排出口，擠壓推送器包括電機、與電機傳動連接的減速機、排出管和推送螺桿，排出管固設于減速機上，排出管內部設有擠壓腔體，排出管上設有出料口，推送螺桿適配豎直安裝于排出管內，推送螺桿與減速機輸出軸傳動連接，電機、減速機和排出管位于污水處理容器外，推送螺桿貫穿污泥排出口。本實用新型采用擠壓推送器排出沉積的污泥，可連續快速地工作，在排出污泥的同時進行污泥的擠壓濃縮，單位時間及單位面積內污泥處理量大大增加，從而大大提高了處理效率。

　　摘要附圖



　　權利要求書

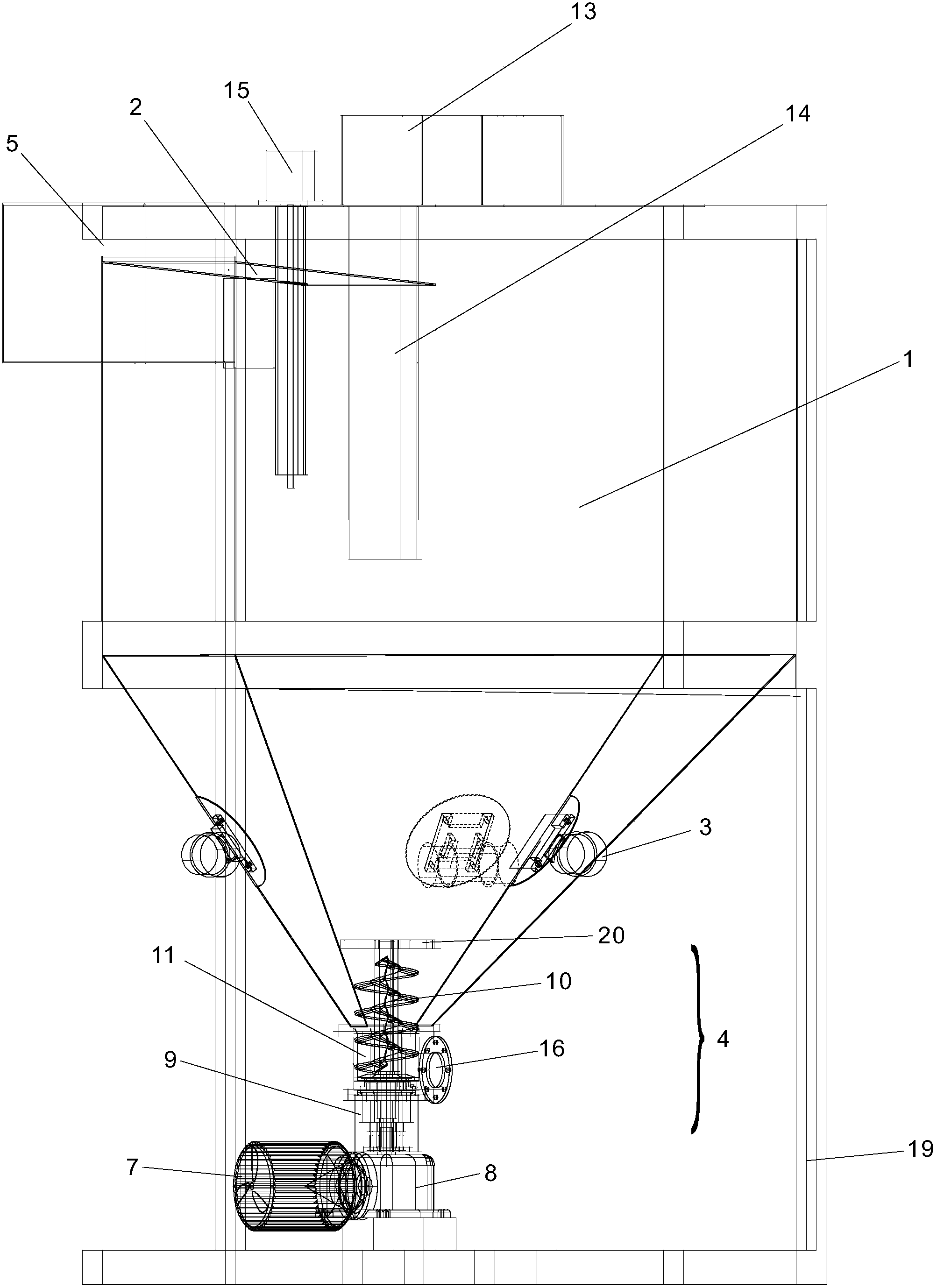

　　1.一種濃縮污泥脫水機的污泥排出裝置，包括污水處理容器(1)，其特征是還包括一擠壓推送器(4)，污水處理容器(1)底部設有一污泥排出口(6)，擠壓推送器(4)設于污水處理容器(1)的底部且貫穿污泥排出口(6)，擠壓推送器(4)包括電機(7)、與電機(7)傳動連接的減速機(8)、排出管(9)和推送螺桿(10)，排出管(9)固設于減速機(8)上，排出管(9)內部設有擠壓腔體(11)，排出管(9)上設有出料口(16)，推送螺桿(10)適配豎直安裝于排出管(9)內，推送螺桿(10)與減速機(8)輸出軸傳動連接，電機(7)、減速機(8)和排出管(9)位于污水處理容器(1)外，推送螺桿(10)貫穿污泥排出口(6)。

　　2.根據權利要求1所述的濃縮污泥脫水機的污泥排出裝置，其特征是推送螺桿(10)的軸線與污泥排出口(6)的軸線重合。

　　3.根據權利要求1或2所述的濃縮污泥脫水機的污泥排出裝置，其特征是污水處理容器(1)包括一沉降倉和一斜斗倉，斜斗倉位于沉降倉下方，沉降倉呈筒狀，斜斗倉呈漏斗狀，污泥排出口(6)設于斜斗倉底部。

　　說明書

　　一種濃縮污泥脫水機的污泥排出裝置

　　技術領域

　　本實用新型涉及一種污水處理設備，更具體地說，它涉及一種濃縮污泥脫水機的污泥排出裝置。

　　背景技術

　　隨著社會發展水平的日益提高，國家不斷加大環保力度，大力提倡節能節排，各地越來越重視污水、廢氣等直接污染物的排放控制和處理。污水處理設備主要用于污水處理，使污水中的液相和固相物質分離，在污水處理完成后，分離出的清夜和污泥分別排放，對于富含礦物質元素的污泥往往還要進行濃縮，但傳統的污水處理設備污泥排出裝置工作效率較低，難以應對越來越大的污水處理任務量。公開號為CN203634879U的實用新型專利于2014年6月11日公開了一種自壓式污泥排出裝置，包括安裝于污水處理池底部的總管，總管的外壁左側聯通有若干根水平且間隔分布的支管，支管的外壁上設有傾斜朝下的通孔，總管的右側中部設有出口管，出口管端部設有閥門。該實用新型結構設計新穎，通過在設計管子布局和管孔的排列方位，在水池水位的壓力作用下配合控制閥門等結構，將沉淀于池底的污泥自動排出，無需動力，同時可以提高清理的效果。但是相較于借助公用動力的污泥排出裝置而言，該實用新型主要依賴水壓作用排出污泥，單位面積內排出效率較低，而且排出的污泥濃縮效果差。

　　實用新型內容

　　現有的污水處理設備的污泥排出裝置單位面積內排出效率較低，而且排出的污泥濃縮效果差，為克服這些缺陷，本實用新型提供了一種排出效率較高，而且污泥濃縮效果較好的濃縮污泥脫水機的污泥排出裝置。

　　本實用新型的技術方案是：一種濃縮污泥脫水機的污泥排出裝置，包括污水處理容器，還包括一擠壓推送器，污水處理容器底部設有一污泥排出口，擠壓推送器設于污水處理容器的底部且貫穿污泥排出口，擠壓推送器包括電機、與電機傳動連接的減速機、排出管和推送螺桿，排出管固設于減速機上，排出管內部設有擠壓腔體，排出管上設有出料口，推送螺桿適配豎直安裝于排出管內，推送螺桿與減速機輸出軸傳動連接，電機、減速機和排出管位于污水處理容器外，推送螺桿貫穿污泥排出口。推送螺桿可將轉動轉化為軸向的推送運動，推送螺桿可以平穩地將污泥推送出污水處理容器，不會激起過大震蕩，可保持污水處理容器內持續、穩定的固-液分離過程，避免該過程被擾亂，這樣有利于保證污水處理的效率。固相物質沉積后，擠壓推送器啟動工作后既可將沉積的污泥向外推送，又可在推送過程中進一步擠壓，形成泥餅擠出污泥排出口，污泥排出的同時亦完成了濃縮，提高了污泥排出效率。

　　作為優選，推送螺桿的軸線與污泥排出口的軸線重合。污泥在自重作用下也會產生一定的擠壓，推送螺桿的軸線與污泥排出口的軸線重合，確保推送螺桿的推送方向與重力方向一致，這樣可最大程度提高污泥排出效率。

　　作為優選，污水處理容器包括一沉降倉和一斜斗倉，斜斗倉位于沉降倉下方，沉降倉呈筒狀，斜斗倉呈漏斗狀，污泥排出口設于斜斗倉底部。沉淀下來的固相顆粒積聚成污泥后，在不斷增大的自重作用下持續下沉，由于斜斗倉呈口大底小的結構，污泥下沉過程中受到不斷縮小空間的約束，會自行擠壓提高固相顆粒聚集度，將污泥壓實。

　　本實用新型的有益效果是：

　　處理效率高。本實用新型采用擠壓推送器排出沉積的污泥，可連續快速地工作，在排出污泥的同時進行污泥的擠壓濃縮，單位時間及單位面積內污泥處理量大大增加，從而大大提高了處理效率。
