申請日2015.06.18

　　公開(公告)日2015.12.16

　　IPC分類號C02F9/14

　　摘要

　　一種高鹽污水處理裝置，包括連接在沉淀池后的過濾組件，其特征在于：所述的過濾組件通過三通分別管路連接有第一曝氣生物濾池(10)和臭氧聯合氧化組件，所述三通與第一曝氣生物濾池(10)的連接管路上設有第一進水泵(3)、三通與臭氧聯合氧化組件的連接管路上設有第二進水泵(4);所述的臭氧聯合氧化組件包括通過管路依次串聯的臭氧氧化塔(5)、第二緩沖箱(7)和第二曝氣生物濾池(9)，臭氧氧化塔(5)設有臭氧增溶循環管線。本裝置中過濾后的水可根據實時水質選擇不同的處理方式，整體更加高效。本裝置優化臭氧氧化和曝氣生物濾池聯合技術處理高鹽污水的設備，實現高鹽污水的微生物生化處理。

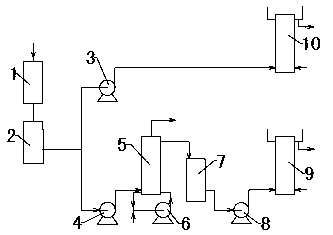

　　摘要附圖



　　權利要求書

　　1.一種高鹽污水處理裝置，包括連接在沉淀池后的過濾組件，其特征在于：所述的過濾組件通過三通分別管路連接有第一曝氣生物濾池(10)和臭氧聯合氧化組件，所述三通與第一曝氣生物濾池(10)的連接管路上設有第一進水泵(3)、三通與臭氧聯合氧化組件的連接管路上設有第二進水泵(4);所述的臭氧聯合氧化組件包括通過管路依次串聯的臭氧氧化塔(5)、第二緩沖箱(7)和第二曝氣生物濾池(9)，臭氧氧化塔(5)設有臭氧增溶循環管線。

　　2.根據權利要求1所述的一種高鹽污水處理裝置，其特征在于：所述的過濾組件包括過濾濾袋(1)和第一緩沖箱(2)，過濾濾袋(1)的進水管路連接沉淀池，過濾濾袋(1)的出水管路連接至第一緩沖箱(2)進水口，第一緩沖箱(2)的出水口通過三通分別管路連接第一曝氣生物濾池(10)和臭氧聯合氧化組件。

　　3.根據權利要求1所述的一種高鹽污水處理裝置，其特征在于：所述的臭氧增溶循環管線為首尾均連接在臭氧氧化塔(5)底部的循環管路，循環管路上設有溶氣泵(6)，溶氣泵(6)前的循環管路上開設有臭氧充入口，臭氧充入口連接臭氧發生器。

　　4.根據權利要求3所述的一種高鹽污水處理裝置，其特征在于：所述的溶氣泵(6)為渦流泵。

　　5.根據權利要求1所述的一種高鹽污水處理裝置，其特征在于：所述的第一曝氣生物濾池(10)和第二曝氣生物濾池(9)的池底連接有空氣鼓入管路。

　　6.根據權利要求1所述的一種高鹽污水處理裝置，其特征在于：所述的臭氧氧化塔(5)的頂部設尾氣排空管路。

　　7.根據權利要求1所述的一種高鹽污水處理裝置，其特征在于：所述的第二緩沖箱(7)和第二曝氣生物濾池(9)間的管路上設有第三進水泵(8)。

　　說明書

　　一種高鹽污水處理裝置

　　技術領域

　　一種高鹽污水處理裝置，屬于污水處理設備技術領域。

　　背景技術

　　臭氧氧化具有反應完全、速度快、無二次污染等優點，目前臭氧聯合技術比較多，一般可分為O3聯合超聲波、O3聯合活性污泥法、O3聯合膜處理法、O3聯合混泥法、O3聯合生物活性炭吸附法。臭氧技術在污水處理中主要用于污水脫色、剩余污泥減量及環境干擾化學物質減量等方面。臭氧氧化和臭氧聯合技術主要用于難降解有機污染物廢水、印染廢水、鋼鐵行業焦化廢水、循環水、飲用水的處理。但由于高鹽污水對微生物活動具有毒害和抑制作用，利用曝氣生物濾池?zé)o法高鹽污水進行有效處理，而只能利用其它投入和運行成本更高的方式處理。

　　實用新型內容

　　本實用新型要解決的技術問題是：克服現有技術的不足，提供一種低成本投入、處理效果好的高鹽污水處理裝置。

　　本實用新型解決其技術問題所采用的技術方案是：該高鹽污水處理裝置，包括連接在沉淀池后的過濾組件，其特征在于：所述的過濾組件通過三通分別管路連接有第一曝氣生物濾池和臭氧聯合氧化組件，所述三通與第一曝氣生物濾池的連接管路上設有第一進水泵、三通與臭氧聯合氧化組件的連接管路上設有第二進水泵;所述的臭氧聯合氧化組件包括通過管路依次串聯的臭氧氧化塔、第二緩沖箱和第二曝氣生物濾池，臭氧氧化塔設有臭氧增溶循環管線。

　　為降低乙烯污水處理場高鹽系列的有機污染物，確保污水出水達標，本裝置采用臭氧氧化和曝氣生物濾池聯合技術，降低高鹽污水中的有機污染物。為解決高鹽系列出水CODCr偏高問題，采用臭氧氧化與曝氣生物濾池(BAF)聯合的方法深度處理高鹽污水。先利用過濾組件對沉淀池出水進行過濾，提高臭氧聯合氧化有機污染物的效率。過濾后的污水若是檢測到合適生化分解則直接提升至第一曝氣生物濾池，若過濾后的污水仍具有過高的微生物活動毒害和抑制作用，再利用臭氧氧化塔對高鹽污水進行強氧化提高高鹽污水的生化性，降低其對生化微生物的毒害和抑制作用。并在第二緩沖箱釋放水中剩余臭氧后，進入第二曝氣生物濾池進行生化處理。

　　所述的過濾組件包括過濾濾袋和第一緩沖箱，過濾濾袋的進水管路連接沉淀池，過濾濾袋的出水管路連接至第一緩沖箱進水口，第一緩沖箱的出水口通過三通分別管路連接第一曝氣生物濾池和臭氧聯合氧化組件。經過濾濾袋過濾后的高鹽污水先進入第一緩沖箱進行水質檢測確定污水流向。

　　所述的臭氧增溶循環管線為首尾均連接在臭氧氧化塔底部的循環管路，循環管路上設有溶氣泵，溶氣泵前的循環管路上開設有臭氧充入口，臭氧充入口連接臭氧發生器。對臭氧氧化塔底部的高鹽污水不斷地充入臭氧，并利用溶氣泵充分混合，促進臭氧氧化塔的氧化效率。

　　所述的溶氣泵為渦流泵。溶氣泵選用渦流泵時臭氧與高鹽污水混合更充分，氧化效率更高。

　　所述的第一曝氣生物濾池和第二曝氣生物濾池的池底連接有空氣鼓入管路。

　　所述的臭氧氧化塔的頂部設尾氣排空管路。將臭氧分解后得到的氧氣直接排空，保持臭氧氧化塔內壓力。

　　所述的第二緩沖箱和第二曝氣生物濾池間的管路上設有第三進水泵。經臭氧氧化處理的高鹽污水在第二緩沖箱內充分釋放殘留臭氧后，利用第三進水泵作為動力提升至第二曝氣生物濾池。

　　與現有技術相比，本實用新型的一種高鹽污水處理裝置所具有的有益效果是：本裝置中過濾后的水可根據實時水質選擇不同的處理方式，整體更加高效。本裝置優化臭氧氧化和曝氣生物濾池聯合技術處理高鹽污水的設備。過濾出水經臭氧氧化塔臭氧預氧化后，可生化性得到了提高;臭氧氧化和曝氣生物濾池對過濾出水COD去除率18.2%~27.4%，平均23.8%，較單獨曝氣生物濾池平均去除率提高了10.2個百分點。本裝置實現過濾、臭氧氧化、曝氣生物濾池聯合工藝技術，可確保高鹽污水自主達標排放。
