申請日2015.06.18

　　公開(公告)日2015.12.16

　　IPC分類號C02F11/12

　　摘要

　　本實用新型公開了一種濃縮污泥脫水機的輸入結構，包括污水處理容器，污水處理容器上部設有清液溢出口，污水處理容器頂部設有蓋板，蓋板上設有進料滑槽和引料管，進料滑槽和引料管分別位于蓋板的上、下面，且進料滑槽和引料管連通，引料管伸入污水處理容器中下部。本實用新型適用于采用沉降分離原理工作的污水處理設備，使用過程中污水從較低位置進入污水處理容器，不會污染已完成固液分離的上層液相，避免破壞已有的沉降分離成果，因而可確保沉降分離過程順利進行。

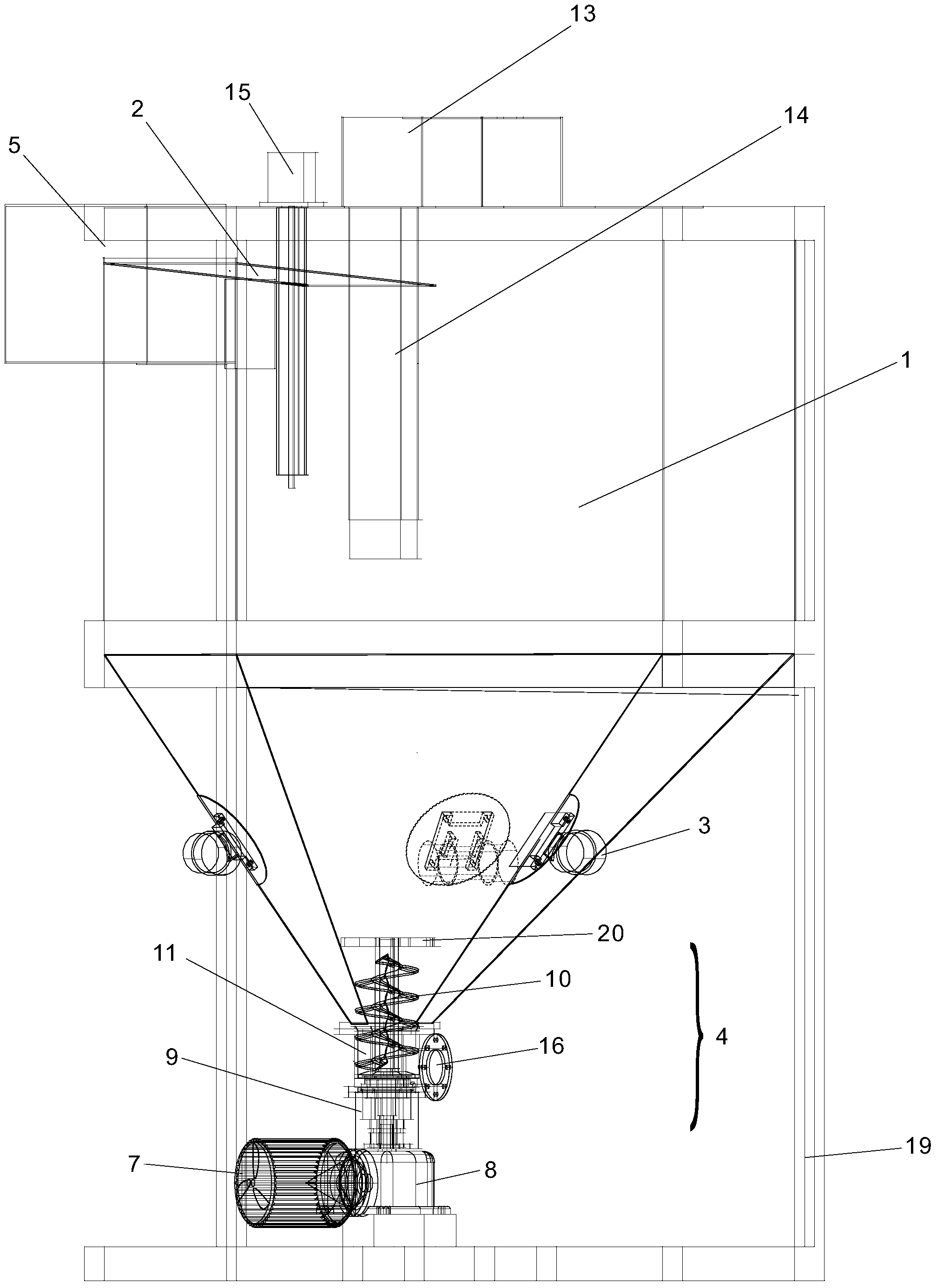

　　摘要附圖



　　權利要求書

　　1.一種濃縮污泥脫水機的輸入結構，包括污水處理容器(1)，其特征是污水處理容器(1)上部設有清液溢出口(5)，污水處理容器(1)頂部設有蓋板(12)，蓋板(12)上設有進料滑槽(13)和引料管(14)，進料滑槽(13)和引料管(14)分別位于蓋板(12)的上、下面，且進料滑槽(13)和引料管(14)連通，引料管(14)伸入污水處理容器(1)中下部。

　　2.根據權利要求1所述的濃縮污泥脫水機的輸入結構，其特征是污水處理容器(1)包括沉降倉和斜斗倉，斜斗倉位于沉降倉下方，沉降倉呈筒狀，斜斗倉呈漏斗狀，污泥排出口(6)設于斜斗倉底部。

　　3.根據權利要求2所述的濃縮污泥脫水機的輸入結構，其特征是引料管(14)底端口略高于斜斗倉。

　　4.根據權利要求1或2或3所述的濃縮污泥脫水機的輸入結構，其特征是進料滑槽(13)內設有一進料閥。

　　說明書

　　一種濃縮污泥脫水機的輸入結構

　　技術領域

　　本實用新型涉及一種污水處理設備，更具體地說，它涉及一種濃縮污泥脫水機的輸入結構。

　　背景技術

　　隨著社會發展水平的日益提高，國家不斷加大環保力度，大力提倡節能節排，各地越來越重視污水、廢氣等直接污染物的排放控制和處理。傳統的污水處理設備雖然形式多樣，但采用的核心裝置主要有三種：一、過濾裝置;二、離心裝置;三、壓濾裝置，這就決定了現有的傳統污水處理設備存在使用、維護麻煩，成本高，功耗大，效率低的缺陷，越來越難以滿足人們對于設備在低能耗、高效率、節約人工、環境友好等這些基本要求上越來越高的指標。傳統的污水處理設備一般都是將待處理污水從容器頂部輸入，有廠家開發了基于沉降分離工作原理的污水處理設備，此種設備更為節能，更易維護，但如果仍沿用傳統的污水處理設備頂部輸入污水的方式，會將污水不停地混入固液分離后的上層液相中，使得沉降分離無法持續。公開號為CN101574595A的發明專利于2009年11月11日公開了一種用于對工業和民用污水進行處理使其達到排放標準的污水處理機，包括過濾裝置、排泥裝置，在封閉筒體上設置有均流通道和導流通道，均流通道設有污水入口和與導流通道相連通的均流孔，導流通道通過導流孔與中空筒體相連通，中空筒體內設有由若干個濾芯構成的過濾裝置，筒體底部的儲泥口與排泥裝置相連通。該發明的特點是結構設計緊湊,布局合理，設備占地面積小，安裝方便，性能可靠，污水處理效果好。但該發明是通過過濾實現固液分離的，采用頂部輸入污水的方式，而且這種方式并不影響固液分離效果，對采用沉降分離工作原理的污水處理設備來說不適用。

　　實用新型內容

　　傳統的污水處理設備采用頂部輸入污水的方式，會將污水不停地混入固液分離后的上層液相中，使得沉降分離無法持續，不適于基于沉降分離工作原理的污水處理設備，為解決這一問題，本實用新型提供了一種不會影響沉降分離效果，從而確保污水處理的效率的濃縮污泥脫水機的輸入結構。

　　本實用新型的技術方案是：一種濃縮污泥脫水機的輸入結構，包括污水處理容器，污水處理容器上部設有清液溢出口，污水處理容器頂部設有蓋板，蓋板上設有進料滑槽和引料管，進料滑槽和引料管分別位于蓋板的上、下面，且進料滑槽和引料管連通，引料管伸入污水處理容器中下部。待處理污水通過進料滑槽和引料管進入污水處理容器內，引料管底端口位置低于清液溢出口，當污水處理容器內水位高出清液溢出口時，由于作為液體內壓泄壓口的清液溢出口位置在上，污水處理容器內部形成向上運動的液流，這一流向逆重力方向而行，是個流速逐漸減緩的流動過程，相當于加長了污水在污水處理容器內的流動運行時間，使得固體顆粒有更多時間向下沉降。另一方面由于引料管可以深入污水處理容器內部，這樣后續污水可直達污水處理容器深處而不是從污水處理容器內的上層較清潔液面加入，避免破壞已有的沉降分離成果，從而確保污水處理的效率。

　　作為優選，污水處理容器包括沉降倉和斜斗倉，斜斗倉位于沉降倉下方，沉降倉呈筒狀，斜斗倉呈漏斗狀，污泥排出口設于斜斗倉底部。沉淀下來的固相顆粒積聚成污泥后，在不斷增大的自重作用下持續下沉，由于斜斗倉呈口大底小的結構，污泥下沉過程中受到不斷縮小空間的約束，會自行擠壓提高固相顆粒聚集度，將污泥壓實。

　　作為優選，引料管底端口略高于斜斗倉。斜斗倉的漏斗狀結構有利于沉淀的污泥借自重進行一定的壓縮，引料管底端口略高于斜斗倉，可以避免引料管占用斜斗倉的空間，這樣斜斗倉可以容納更多污泥進行自壓縮。

　　作為優選，進料滑槽內設有一進料閥。設置進料閥便于控制待處理污水的進入量，防止污水輸入過多過快，不及處理就滿盈溢出。

　　本實用新型的有益效果是：

　　確保沉降分離過程順利進行。本實用新型適用于采用沉降分離原理工作的污水處理設備，使用過程中污水從較低位置進入污水處理容器，不會污染已完成固液分離的上層液相，避免破壞已有的沉降分離成果。
