申請日2015.06.18
公開(公告)日2015.12.16
IPC分類號C02F11/12
摘要
本實用新型公開了一種濃縮污泥脫水機的進出料控制裝置，濃縮污泥脫水機包括污水處理容器，該進出料控制裝置包括物位計、擠壓推送器和單片機，物位計設于污水處理容器頂部且伸入污水處理容器內部，污水處理容器底部設有污泥排出口，擠壓推送器包括電機、與電機傳動連接的減速機、排出管和推送螺桿，排出管固設于減速機上，排出管內部設有擠壓腔體，排出管上設有出料口，推送螺桿適配安裝于排出管內，推送螺桿與減速機輸出軸傳動連接，電機、減速機和排出管位于污水處理容器外，推送螺桿貫穿污泥排出口，物位計連接在單片機的輸入端，電機的控制器連接在單片機的輸出端。

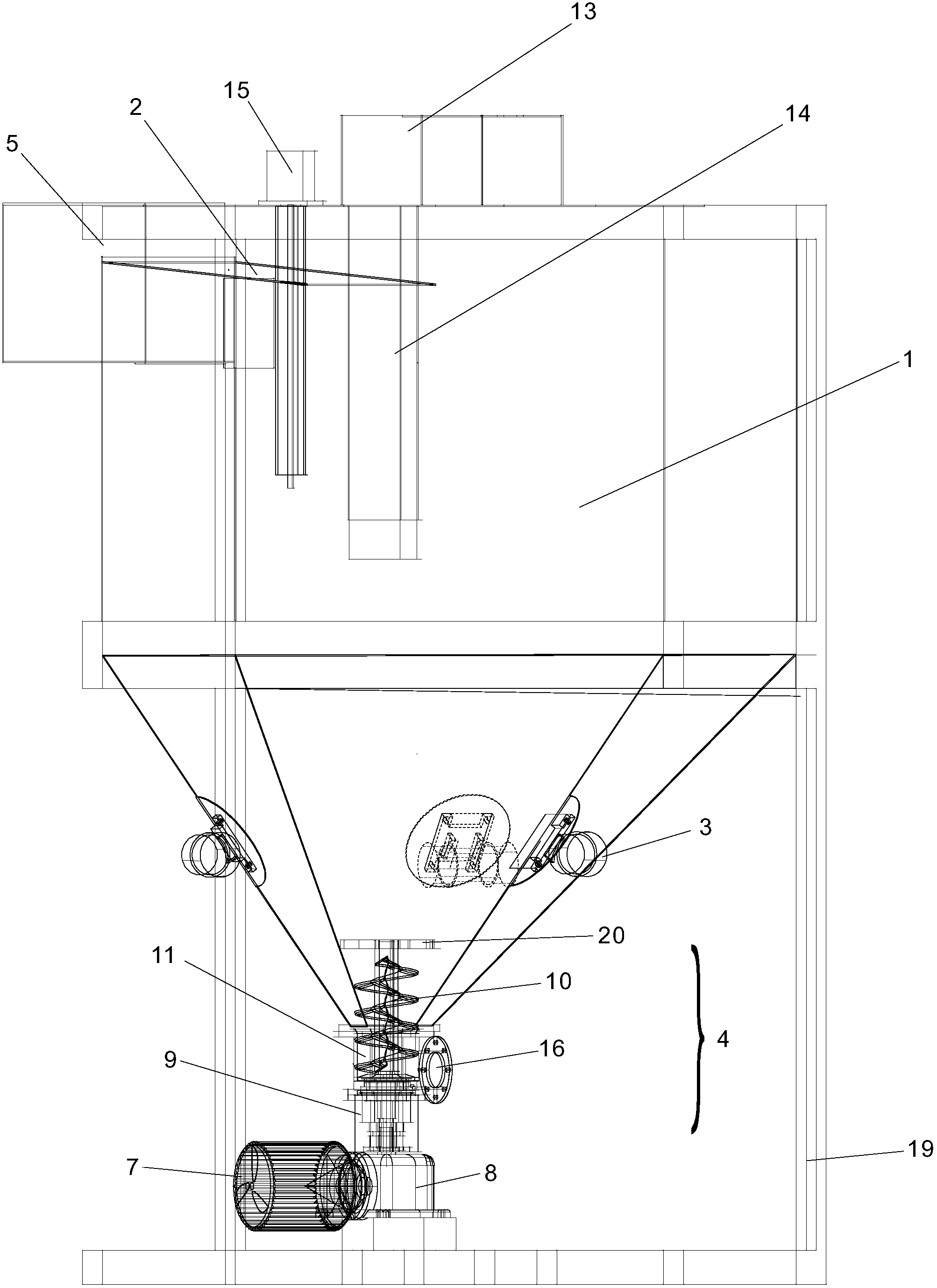

摘要附圖
權利要求書
1.一種濃縮污泥脫水機的進出料控制裝置，濃縮污泥脫水機包括污水處理容器(1)，其特征是包括物位計(15)、擠壓推送器(4)和單片機，物位計(15)設于污水處理容器(1)頂部且伸入污水處理容器(1)內部，污水處理容器(1)底部設有污泥排出口(6)，擠壓推送器(4)包括電機(7)、與電機(7)傳動連接的減速機(8)、排出管(9)和推送螺桿(10)，排出管(9)固設于減速機(8)上，排出管(9)內部設有擠壓腔體(11)，排出管(9)上設有出料口(16)，推送螺桿(10)適配安裝于排出管(9)內，推送螺桿(10)與減速機(8)輸出軸傳動連接，電機(7)、減速機(8)和排出管(9)位于污水處理容器(1)外，推送螺桿(10)貫穿污泥排出口(6)，物位計(15)連接在單片機的輸入端，電機(7)的控制器連接在單片機的輸出端。
2.根據權利要求1所述的濃縮污泥脫水機的進出料控制裝置，其特征是污水處理容器(1)頂部設有蓋板(12)，蓋板(12)上設有進料滑槽(13)和引料管(14)，進料滑槽(13)和引料管(14)分別位于蓋板(12)的上、下面，且進料滑槽(13)和引料管(14)連通。
3.根據權利要求2所述的濃縮污泥脫水機的進出料控制裝置，其特征是進料滑槽(13)內設有一電磁進料閥，電磁進料閥連接在所述單片機的輸出端。
4.根據權利要求1或2或3所述的濃縮污泥脫水機的進出料控制裝置，其特征是污水處理容器(1)包括沉降倉和斜斗倉，斜斗倉位于沉降倉下方，沉降倉呈筒狀，斜斗倉呈漏斗狀，污泥排出口(6)設于斜斗倉底部。
說明書
一種濃縮污泥脫水機的進出料控制裝置
技術領域
本實用新型涉及一種污水處理設備，更具體地說，它涉及一種濃縮污泥脫水機的進出料控制裝置。
背景技術
隨著社會發展水平的日益提高，國家不斷加大環保力度，大力提倡節能節排，各地越來越重視污水、廢氣等直接污染物的排放控制和處理。有些污水處理設備主要通過人工控制來運行，自動化程度不高;有些雖具備一定自動化程度，但自動工作流程設計不合理。例如，現有很多污水處理設備上設置了監測裝置，用來監測污水的輸入狀態，進而根據輸入狀態控制污水處理設備的輸出，但現有的檢測裝置中最常見的就是液位傳感器，其監測的是輸入污水的水位高低，而目前有些污水處理設備在固液分離的同時還要進行污泥濃縮，污泥需要積累到一定的量才便于濃縮，在此類污水處理設備上，監測污泥沉積量比監測液位意義更大，污泥沉積量不足就開始向外排出污泥，污泥濃縮時的利用率就會偏低。公開號為CN101698554A的發明專利于2010年4月28日公開了一種自動控制無人值守的小型分散式生活污水處理設備，其采用周期性活性污泥法工藝，包括筒體、液位控制器、加藥裝置、控制箱、氣控排水裝置、曝氣盤等部件，功能部件一體化，結構緊湊，占地面積小，無人值守自動運行，可以一家一戶或者幾戶合用，特別是在經濟比較發達的寸土寸金地區。該設備很適合推廣應用于控制分散式生活污水的污染，改善區域生態環境，但對于需要將分離出的污泥濃縮利用的用戶而言，該設備難以滿足需求。
實用新型內容
現有的污水處理設備上的進出料控制裝置工作方式不適用于需要在污泥排出的同時進行濃縮的污水處理設備上，為克服這一缺陷，本實用新型提供了一種以污泥沉積量作為監控對象，可確保沉積的污泥充分利用進行濃縮的污水處理設備上的進出料控制裝置。
本實用新型的技術方案是：一種濃縮污泥脫水機的進出料控制裝置，濃縮污泥脫水機包括污水處理容器，該進出料控制裝置包括物位計、擠壓推送器和單片機，物位計設于污水處理容器頂部且伸入污水處理容器內部，污水處理容器底部設有污泥排出口，擠壓推送器包括電機、與電機傳動連接的減速機、排出管和推送螺桿，排出管固設于減速機上，排出管內部設有擠壓腔體，排出管上設有出料口，推送螺桿適配安裝于排出管內，推送螺桿與減速機輸出軸傳動連接，電機、減速機和排出管位于污水處理容器外，推送螺桿貫穿污泥排出口，物位計連接在單片機的輸入端，電機的控制器連接在單片機的輸出端。物位計用來檢測沉積的污泥量，設置物位計便于對本濃縮污泥脫水機進行自動控制，當污泥累積到一定高度后，可觸發物位計，進而自動啟動其它相關機構進行污水輸入、污泥排出等操作。推送螺桿可將轉動轉化為軸向的推送運動，推送螺桿可以平穩地將污泥推送出污水處理容器，不會激起過大震蕩，可保持污水處理容器內持續、穩定的固-液分離過程，避免該過程被擾亂，這樣有利于保證污水處理的效率。本控制裝置可根據污泥沉積情況及時進行污泥濃縮及輸出，自動化程度及污泥濃縮的利用率都較高。
作為優選，污水處理容器頂部設有蓋板，蓋板上設有進料滑槽和引料管，進料滑槽和引料管分別位于蓋板的上、下面，且進料滑槽和引料管連通。待處理污水通過進料滑槽和引料管進入污水處理容器內，由于引料管可以深入污水處理容器內部，這樣后續污水可直達污水處理容器深處而不是從污水處理容器內的上層較清潔液面加入，避免破壞已有的沉降分離成果，從而確保污水處理的效率。
進料滑槽內設有一電磁進料閥，電磁進料閥連接在所述單片機的輸出端。設置電磁進料閥便于控制待處理污水的進入量，防止污水輸入過多過快，不及處理就滿盈溢出。
作為優選，污水處理容器包括沉降倉和斜斗倉，斜斗倉位于沉降倉下方，沉降倉呈筒狀，斜斗倉呈漏斗狀，污泥排出口設于斜斗倉底部。沉淀下來的固相顆粒積聚成污泥后，在不斷增大的自重作用下持續下沉，由于斜斗倉呈口大底小的結構，污泥下沉過程中受到不斷縮小空間的約束，會自行擠壓提高固相顆粒聚集度，將污泥壓實。
本實用新型的有益效果是：
提高濃縮污泥脫水機的自動化程度。本實用新型可通過檢測污泥沉積量及時自動進行污泥濃縮及輸出，提高濃縮污泥脫水機運行的自動化程度。
提高濃縮污泥脫水機的利用率。本實用新型以物位計檢測到的污泥沉積量作為產物輸出的觸發信號，可確保擠壓推送器啟動工作濃縮污泥時污泥被最大化利用，減少功率浪費，提高濃縮污泥脫水機的利用率。
