申請日2015.06.18
公開(公告)日2015.12.23
IPC分類號C02F1/32
摘要
本實用新型公開了一種用于污水處理的紫外消毒池，所述紫外消毒池包括池體、設于池體上的進水口和進水口、以及設置池體內部的紫外消毒模塊，所述紫外消毒模塊包括靠近進水口一側的緩流器、靠近出水口一側的水位控制器、以及位于緩流器和水位控制器之間的紫外消毒單元。本實用新型中的紫外消毒池能夠有效對城市污水進行消毒，且在處理過程中能夠控制池體內污水的水位和壓力，保證紫外消毒池能夠正常運作。

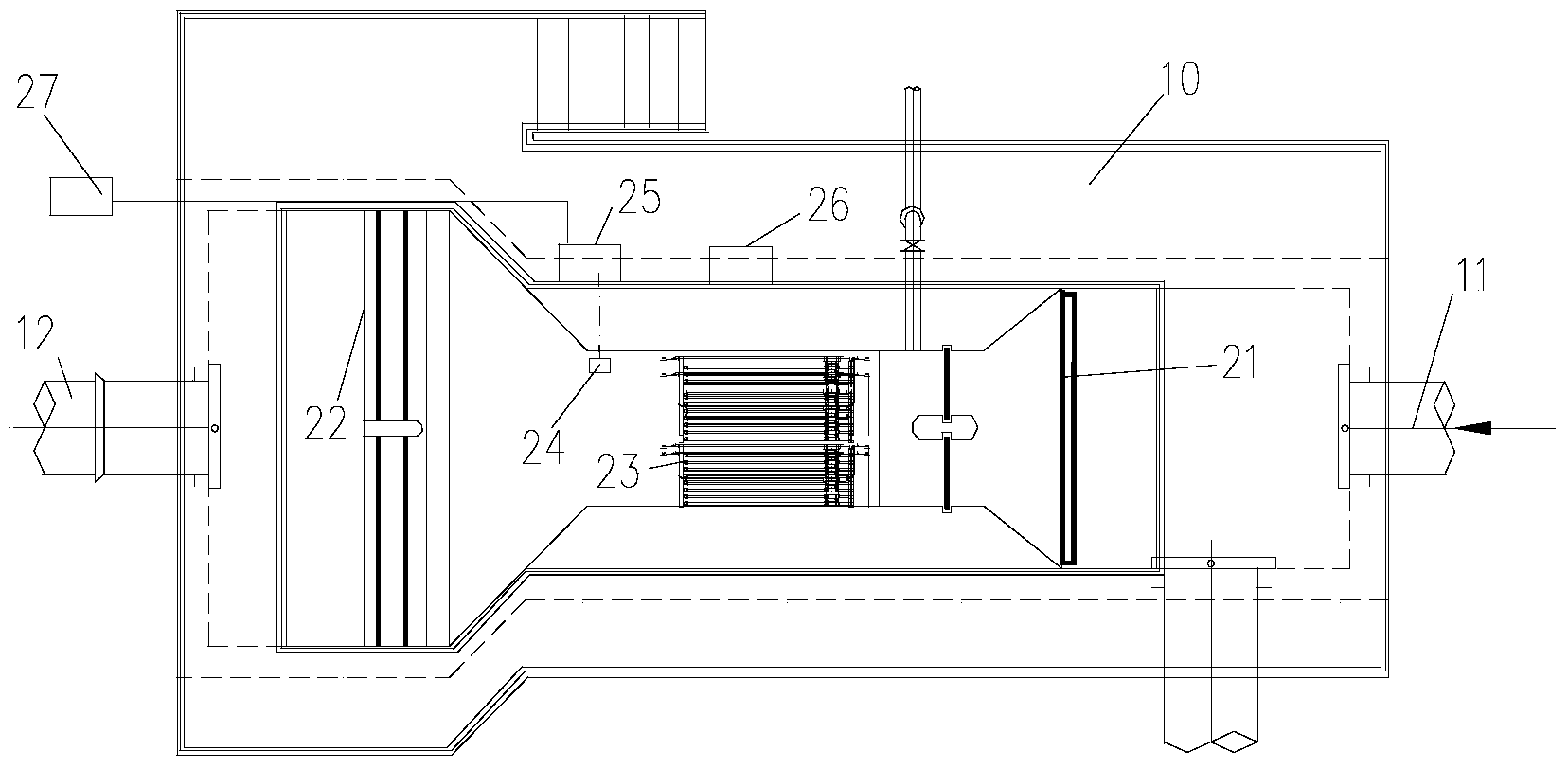

摘要附圖
權利要求書
1.一種用于污水處理的紫外消毒池，所述紫外消毒池包括池體、設于池體 上的進水口和進水口、以及設置池體內部的紫外消毒模塊，其特征在于，所述 紫外消毒模塊包括靠近進水口一側的緩流器、靠近出水口一側的水位控制器、 以及位于緩流器和水位控制器之間的紫外消毒單元。
2.根據權利要求1所述的紫外消毒池，其特征在于，所述紫外消毒模塊還 包括與水位控制器相連的水位傳感器。
3.根據權利要求2所述的紫外消毒池，其特征在于，所述紫外消毒模塊還 包括與水位傳感器相連的配電單元和與配電單元相連的系統控制單元。
4.根據權利要求3所述的紫外消毒池，其特征在于，所述紫外消毒模塊還 包括與所述配電單元相連的液壓控制單元。
5.根據權利要求1所述的紫外消毒池，其特征在于，所述進水口設置為兩 個或兩個以上，所述池體底部還設有與外部連通的排放下水道。
說明書
用于污水處理的紫外消毒池
技術領域
本實用新型涉及污水處理技術領域，尤其涉及一種用于污水處理的紫外消 毒。
背景技術
城市污水是通過下水管道收集到的所有排水，是排入下水管道系統的各種 生活污水、工業廢水和城市降雨徑流的混合水。生活污水是人們?nèi)粘Ｉ钪信?出的水。它是從住戶、公共設施(飯店、賓館、影劇院、體育場館、機關、學 校和商店等)和工廠的廚房、衛生間、浴室和洗衣房等生活設施中排放的水。 這類污水的水質特點是含有較高的有機物，如淀粉、蛋白質、油脂等，以及氮、 磷、等無機物，此外，還含有病原微生物和較多的懸浮物。相比較于工業廢水， 生活污水的水質一般比較穩定，濃度較低。工業廢水是生產過程中排出的廢水， 包括生產工藝廢水、循環冷卻水沖洗廢水以及綜合廢水。由于各種工業生產的 工藝、原材料、使用設備的用水條件等的不同，工業廢水的性質千差萬別。相 比較于生活廢水，工業廢水水質水量差異大，具有濃度高、毒性大等特征，不 易通過一種通用技術或工藝來治理，往往要求其在排出前在廠內處理到一定程 度。降雨徑流是由降水或冰雪融化形成的。對于分別敷設污水管道和雨水管道 的城市，降雨徑流匯入雨水管道，對于采用雨污水合流排水管道的城市，可以 使降雨徑流與城市污水一同加以處理，但雨水量較大時由于超過截留干管的輸 送能力或污水處理廠的處理能力，大量的雨污水混合液出現溢流，將造成對水 體更嚴重的污染。
為了對城市污水進行消毒處理，有必要提供一種用于污水處理的紫外消毒 池。
實用新型內容
本實用新型所要解決的技術問題就是在于針對上述現有技術中的不足，提 供一種用于污水處理的紫外消毒池。
本實用新型解決其技術問題所采用的技術方案是：
一種用于污水處理的紫外消毒池，所述紫外消毒池包括池體、設于池體上 的進水口和進水口、以及設置池體內部的紫外消毒模塊，所述紫外消毒模塊包 括靠近進水口一側的緩流器、靠近出水口一側的水位控制器、以及位于緩流器 和水位控制器之間的紫外消毒單元。
作為本實用新型的進一步改進，所述紫外消毒模塊還包括與水位控制器相 連的水位傳感器。
作為本實用新型的進一步改進，所述紫外消毒模塊還包括與水位傳感器相 連的配電單元和與配電單元相連的系統控制單元。
作為本實用新型的進一步改進，所述紫外消毒模塊還包括與所述配電單元 相連的液壓控制單元。
作為本實用新型的進一步改進，所述進水口設置為兩個或兩個以上，所述 池體底部還設有與外部連通的排放下水道。
本實用新型的有益效果是，本實用新型中的紫外消毒池能夠有效對城市污 水進行消毒，且在處理過程中能夠控制池體內污水的水位和壓力，保證紫外消 毒池能夠正常運作。
