申請日2015.07.15

　　公開(公告)日2015.12.16

　　IPC分類號C02F9/14

　　摘要

　　本實用新型提供一種智能化水產養殖廢水資源化的復合濾池循環系統包括初沉池，氧化塘，厭氧消化池，膜法吸附塘，化學池，消毒中和池，生物轉盤，水泵，進水管，排淤管，閥門，濾網，生物淤泥，連接管，厭氧菌，離子發射器，紫外線燈管，酸堿調和槽，氧化劑投放孔和出水管，所述的進水管通過水泵連接初沉池;所述的氧化塘并排設立在初沉池的一側;所述的厭氧消化池通過連接管管道連接氧化塘。本實用新型通過初沉池，氧化塘，厭氧消化池，膜法吸附塘，化學池和消毒中和池的設置，有利于對水體凈化流程的優化，另外通過生物轉盤和生物膜組的設置，利用微生物對水體進行微處理，進一步有利于對廢水的循環利用。

　　權利要求書

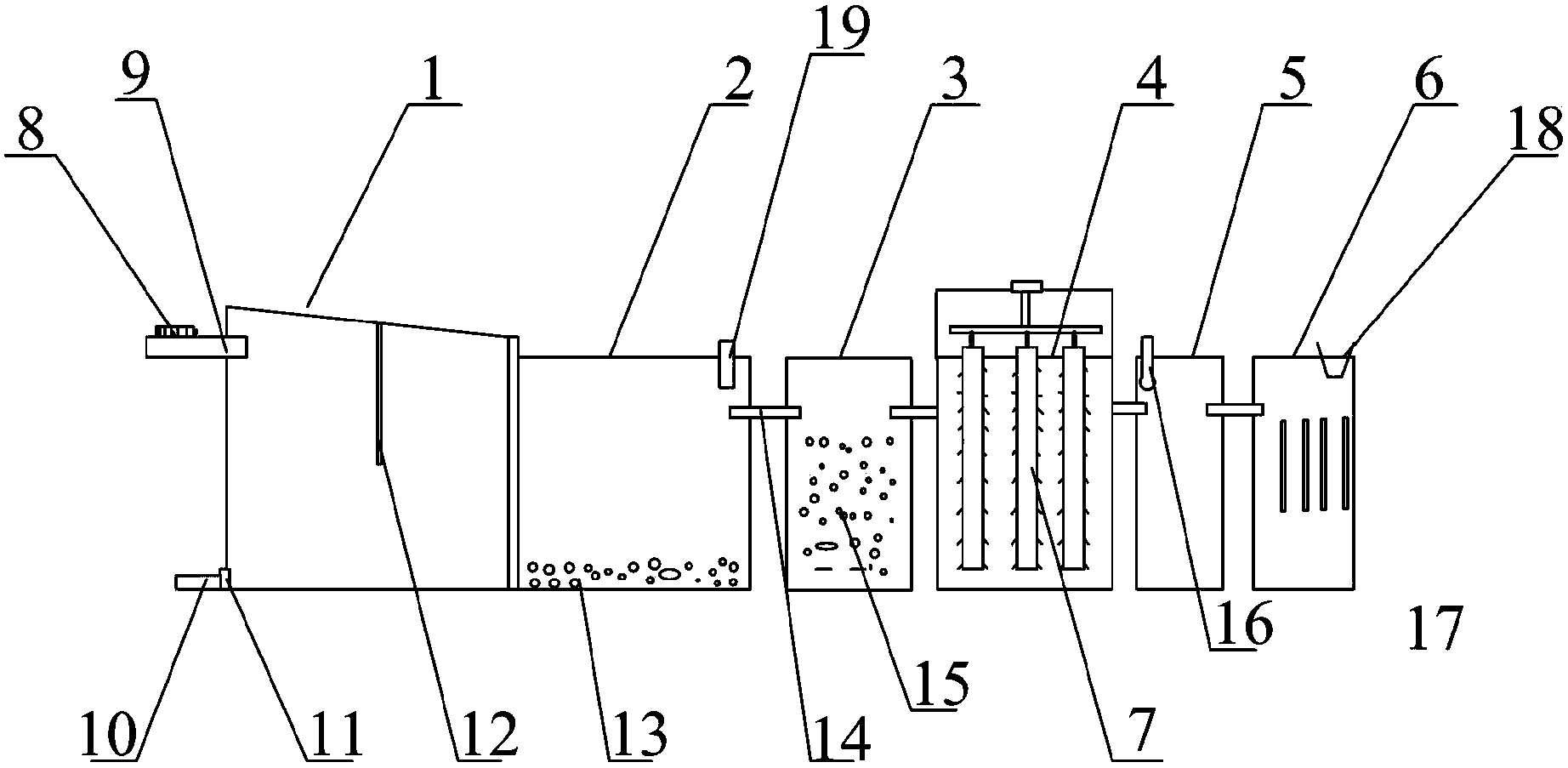

　　1.一種智能化水產養殖廢水資源化的復合濾池循環系統,其特征 在于，該智能化水產養殖廢水資源化的復合濾池循環系統包括初沉池 (1)，氧化塘(2)，厭氧消化池(3)，膜法吸附塘(4)，化學池 (5)，消毒中和池(6)，生物轉盤(7)，水泵(8)，進水管(9)， 排淤管(10)，閥門(11)，濾網(12)，生物淤泥(13)，連接管 (14)，厭氧菌(15)，離子發射器(16)，紫外線燈管(17)，酸 堿調和槽(18)，氧化劑投放孔(19)和出水管(20)，所述的進水 管(9)通過水泵(8)連接初沉池(1);所述的氧化塘(2)并排設 立在初沉池(1)的一側;所述的厭氧消化池(3)通過連接管(14) 管道連接氧化塘(2);所述的膜法吸附塘(4)通過連接管(14)連 接厭氧消化池(3);所述的化學池(5)通過連接管(14)連接膜法 吸附塘(4);所述的消毒中和池(6)通過連接管(14)連接化學池 (5);所述的排淤管(10)通過閥門(11)控制連接在初沉池(1) 的底部;所述的濾網(12)設置在初沉池(1)的中部;所述的生物 淤泥(13)設置在氧化塘(2)的底部;所述的氧化劑投放孔(19) 設置在氧化塘(2)的上部;所述的厭氧菌(15)設置在厭氧消化池 (3)內部;所述的離子發射器(16)設置在化學池(5)上部;所述 的生物轉盤(7)設置在膜法吸附塘(4)內部;所述的紫外線燈管(17) 電性連接在消毒中和池(6)內部;所述的酸堿調和槽(18)設置在 消毒中和池(6)上部;所述的出水管(20)設置在酸堿調和槽(18) 的下部。

　　2.如權利要求1所述的智能化水產養殖廢水資源化的復合濾池 循環系統,其特征在于，所述的生物轉盤(7)包括支架(71)，連接 架(72)，電機(73)，旋轉軸(74)，連接件(75)和生物膜組(76)， 所述的支架(71)架設在膜法吸附塘(4)上空;所述的連接架(72) 通過轉軸連接在支架(71)下部;所述的電機(73)安裝在支架(71) 上部;所述的連接件(75)螺紋連接在連接架(72)下部;所述的生 物膜組(76)安裝在連接件(75)下部。

　　3.如權利要求1所述的智能化水產養殖廢水資源化的復合濾池 循環系統,其特征在于，所述的初沉池(1)的近氧化塘(2)一側低 于另一側。

　　4.如權利要求1所述的智能化水產養殖廢水資源化的復合濾池 循環系統,其特征在于，所述的離子發射器(16)具體采用氫氧根離 子發射器。

　　5.如權利要求1所述的智能化水產養殖廢水資源化的復合濾池 循環系統,其特征在于，所述的紫外線燈管(17)具體采用多個。

　　6.如權利要求2所述的智能化水產養殖廢水資源化的復合濾池 循環系統,其特征在于，所述的支架(71)、連接架(72)和連接件 (75)的一種或幾種具體采用不銹鋼組件。

　　7.如權利要求2所述的智能化水產養殖廢水資源化的復合濾池 循環系統,其特征在于，所述的生物膜組(76)具體采用多組。

　　8.如權利要求1所述的智能化水產養殖廢水資源化的復合濾池 循環系統,其特征在于，所述的濾網(12)具體采用孔徑小于2mm的 細網。

　　9.如權利要求1所述的智能化水產養殖廢水資源化的復合濾池 循環系統,其特征在于，所述的酸堿調和槽(18)具體采用上寬下窄 的桶狀結構。

　　10.如權利要求2所述的智能化水產養殖廢水資源化的復合濾池 循環系統,其特征在于，所述的旋轉軸(74)具體采用直徑為8cm至 15cm的實心不銹鋼螺紋柱。

　　說明書

　　一種智能化水產養殖廢水資源化的復合濾池循環系統

　　技術領域

　　本實用新型屬于廢水利用技術領域，尤其涉及一種智能化水產養殖廢水資源化的復合濾池循環系統。

　　背景技術

　　工廠化養殖在我國研究發展幾十年，養殖面積在逐漸增加，養殖設施也在不斷的完善和發展，但主要存在水處理能力差的問題，其主要表現是養殖池內氨氮高、溶解氧低、透明度低�，F(xiàn)常用的處理工藝為生物過濾。生物過濾是指任何采用活體生物去除水中雜質的廢水處理技術，主要包括植物過濾、微生物過濾、動物過濾等。目前工廠化水產養殖水處理中使用最廣泛的是微生物過濾，即各種類型的生物膜濾器。傳統的生物膜濾器因具有產生污泥少、運行管理方便、動力消耗少等特點，在水產養殖廢水中得到了廣泛運用。但是單純的依靠這種處理方式不能最優的完成凈水效果，存在著凈化不徹底，凈化效果差的問題。

　　因此，發明一種智能化水產養殖廢水資源化的復合濾池循環系統顯得非常必要。

　　實用新型內容

　　為了解決上述技術問題，本實用新型提供一種智能化水產養殖廢水資源化的復合濾池循環系統以解決現有的水產養殖廢水資源化的復合濾池循環系統凈化不徹底，凈化效果差的問題。一種智能化水產養殖廢水資源化的復合濾池循環系統包括初沉池，氧化塘，厭氧消化池，膜法吸附塘，化學池，消毒中和池，生物轉盤，水泵，進水管，排淤管，閥門，濾網，生物淤泥，連接管，厭氧菌，離子發射器，紫外線燈管，酸堿調和槽，氧化劑投放孔和出水管，所述的進水管通過水泵連接初沉池;所述的氧化塘并排設立在初沉池的一側;所述的厭氧消化池通過連接管管道連接氧化塘;所述的膜法吸附塘通過連接管連接厭氧消化池;所述的化學池通過連接管連接膜法吸附塘;所述的消毒中和池通過連接管連接化學池;所述的排淤管通過閥門控制連接在初沉池的底部;所述的濾網設置在初沉池的中部;所述的生物淤泥設置在氧化塘的底部;所述的氧化劑投放孔設置在氧化塘的上部;所述的厭氧菌設置在厭氧消化池內部;所述的離子發射器設置在化學池上部;所述的生物轉盤設置在膜法吸附塘內部;所述的紫外線燈管電性連接在消毒中和池內部;所述的酸堿調和槽設置在消毒中和池上部;所述的出水管設置在酸堿調和槽的下部。

　　所述的生物轉盤包括支架，連接架，電機，旋轉軸，連接件和生物膜組，所述的支架架設在膜法吸附塘上空;所述的連接架通過轉軸連接在支架下部;所述的電機安裝在支架上部;所述的連接件螺紋連接在連接架下部;所述的生物膜組安裝在連接件下部。

　　所述的初沉池的近氧化塘一側低于另一側，有利于水體的自然流動。

　　所述的離子發射器具體采用氫氧根離子發射器，有利于氫氧根與水體中的重金屬等污染物組合形成Fe(OH)3、Al(OH)3等沉淀物。

　　所述的紫外線燈管具體采用多個，有利于利用紫外線對水體中的細菌進行滅殺。

　　所述的支架、連接架和連接件的一種或幾種具體采用不銹鋼組件，有利于延長使用壽命。

　　所述的生物膜組具體采用多組，有利于利用生物膜的超強吸附力，進一步清除水中有害物質。

　　所述的濾網具體采用孔徑小于2mm的細網，有利于充分?jǐn)r截水體中的漂浮物和懸浮雜質。

　　所述的酸堿調和槽具體采用上寬下窄的桶狀結構，有利于向水體中投放石灰等調和劑。

　　所述的旋轉軸具體采用直徑為8cm至15cm的實心不銹鋼螺紋柱，有利于帶動生物膜組旋轉，進一步有利于加強水體的流動性，有利于更有效的清楚水體中的污染物。

　　與現有技術相比，本實用新型具有如下有益效果：本實用新型通過初沉池，氧化塘，厭氧消化池，膜法吸附塘，化學池和消毒中和池的設置，有利于對水體凈化流程的優化，另外通過生物轉盤和生物膜組的設置，利用微生物對水體進行微處理，進一步有利于對廢水的循環利用。
