申請日2015.08.25

　　公開(公告)日2016.02.10

　　IPC分類號C02F1/04; C02F103/36

　　摘要

　　本實用新型公開一種丙烯醛廢水回收利用系統，包括解吸塔、醛水換熱器組、中間罐、板式換熱器、醛水換熱器和緩沖池，所述解吸塔底部設有廢水出口，所述解吸塔的廢水出口經解吸泵連接所述醛水換熱器組的廢水入口，所述醛水換熱器組的廢水出口連接所述中間罐的廢水入口，所述中間罐的廢水出口經尾吸泵連接所述板式換熱器的廢水入口，所述板式換熱器的廢水出口連接所述醛水換熱器的入口，所述醛水換熱器的出口連接所述緩沖池;所述中間罐與所述尾吸泵之間設有控制器。本實用新型解決現有技術中丙烯醛生產過程中水資源浪費以及污染環境的問題，具有能耗低、收益高的優點。

　　權利要求書

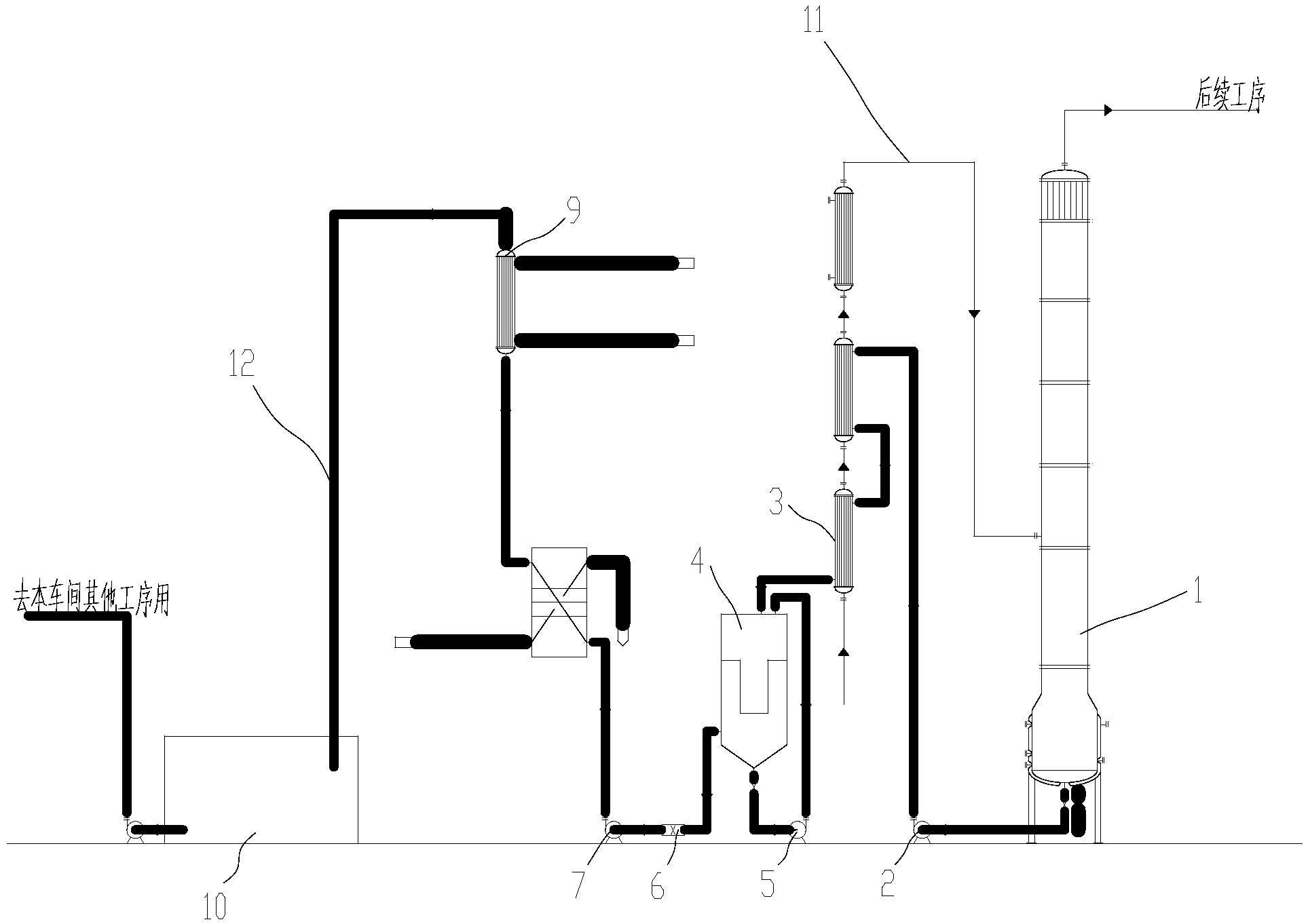

　　1.一種丙烯醛廢水回收利用系統，其特征在于：包括解吸塔(1)、醛水換熱器組(3)、中間罐(4)、板式換熱器(8)、醛水換熱器(9)和緩沖池(10)，所述解吸塔(1)底部設有廢水出口，所述解吸塔(1)的廢水出口經解吸泵(2)連接所述醛水換熱器組(3)的廢水入口，所述醛水換熱器組(3)的廢水出口連接所述中間罐(4)的廢水入口，所述中間罐(4)的廢水出口經尾吸泵(7)連接所述板式換熱器(8)的廢水入口，所述板式換熱器(8)的廢水出口連接所述醛水換熱器(9)的的入口，所述醛水換熱器(9)的出口連接所述緩沖池(10);所述中間罐(4)與所述尾吸泵(7)之間設有控制器(6)。

　　2.如權利要求1所述的丙烯醛廢水回收利用系統，其特征在于：所述醛水換熱器組(3)包括依次相連的第一醛水換熱器、第二醛水換熱器和第三醛水換熱器，所述第一醛水換熱器的出料口連接所述第二醛水換熱器的進料口，所述第二醛水換熱器的出料口連接所述第三醛水換熱器的出料口，所述第三醛水換熱器的出料口連接所述解吸塔(1)的物料進口;所述第二醛水換熱器的廢水入口經所述解吸泵(2)連接所述解吸塔(1)底部的廢水出口，所述第二醛水換熱器的廢水出口連接所述第一醛水換熱器的廢水入口，所述第一醛水換熱器的廢水出口連接所述中間罐(4)的廢水入口。

　　3.如權利要求1所述的丙烯醛廢水回收利用系統，其特征在于：所述中間罐(4)底部設有分級廢水出口，所述中間罐(4)頂部設有分級廢水入口，所述分級廢水出口與所述分級廢水入口之間設有循環泵(5)。

　　4.如權利要求1至3任一項所述的丙烯醛廢水回收利用系統，其特征在于：所述控制器(6)，控制所述中間罐(4)的廢水出口處的廢水pH值為7～8.5。

　　說明書

　　丙烯醛廢水回收利用系統

　　技術領域

　　本實用新型屬于廢水回收利用技術領域，具體涉及丙烯醛廢水回收利用系統。

　　背景技術

　　丙烯醛生產中需要使用大量的水資源，主要分為洗滌副產物丙烯酸用水、目標產物丙烯醛被水吸收時用水以及降溫循環用水。生產廢水中含有乙醛、少量的丙烯酸、微量的丙烯醛，經處理后直接排放是對水資源的良妃，加之廢水中丙烯醛也流失掉，造成原料浪費，同時對環境造成一定的污染。

　　實用新型內容

　　本實用新型提出丙烯醛廢水回收利用系統，解決了現有技術中丙烯醛生產過程中水資源浪費以及污染環境的問題，具有能耗低、收益高的優點。

　　為實現上述目的，本實用新型采用了以下技術方案：

　　一種丙烯醛廢水回收利用系統，包括解吸塔、醛水換熱器組、中間罐、板式換熱器、醛水換熱器和緩沖池，所述解吸塔底部設有廢水出口，所述解吸塔的廢水出口經解吸泵連接所述醛水換熱器組的廢水入口，所述醛水換熱器組的廢水出口連接所述中間罐的廢水入口，所述中間罐的廢水出口經尾吸泵連接所述板式換熱器的廢水入口，所述板式換熱器的廢水出口連接所述醛水換熱器的的入口，所述醛水換熱器的出口連接所述緩沖池;所述中間罐與所述尾吸泵之間設有控制器。

　　本實用新型還可以通過以下步驟進一步實現

　　進一步的，所述醛水換熱器組包括依次相連的第一醛水換熱器、第二醛水換熱器和第三醛水換熱器，所述第一醛水換熱器的出料口連接所述第二醛水換熱器的進料口，所述第二醛水換熱器的出料口連接所述第三醛水換熱器的出料口，所述第三醛水換熱器的出料口連接所述解吸塔的物料進口;所述第二醛水換熱器的廢水入口經所述解吸泵連接所述解吸塔底部的廢水出口，所述第二醛水換熱器的廢水出口連接所述第一醛水換熱器的廢水入口，所述第一醛水換熱器的廢水出口連接所述中間罐的廢水入口。

　　進一步的，所述中間罐底部設有分級廢水出口，所述中間罐頂部設有分級廢水入口，所述分級廢水出口與所述分級廢水入口之間設有循環泵。

　　優選的，所述控制器，控制所述中間罐的廢水出口處的廢水PH值為7～8.5。

　　本實用新型的有益效果在于：本實用新型通過對廢水的分級降溫，滿足廢水作為工藝供水的回用條件，同時利用了其中為精餾完全的產品，降低能耗，提高效益;本實用新型對廢水分級過濾，實現了廢水的可利用、零排放，提高經濟效益和節約社會資源，減少環境污染。
