申請日2015.08.25
公開(公告)日2016.01.27
IPC分類號G01F23/30
摘要
本實用新型涉及一種污水池水位報警裝置，特別是一種防止污水池污水溢出的報警裝置，包括污水池，在污水池旁邊通過鉸接座鉸接著杠桿，其中杠桿一端的杠桿臂位于污水池上方，該杠桿臂的端部通過連桿固接著浮子，杠桿另一端的杠桿臂端部設置著配重和向下的折彎臂，折彎臂的下端與限位開關相配合，限位開關通過導線連接著電鈴。其結構簡單，性能穩定，可以在污水池水位到最高位時，報警提醒，省時省力，減少工人的勞動強度，保證工人的安全，降低人工成本。
權利要求書

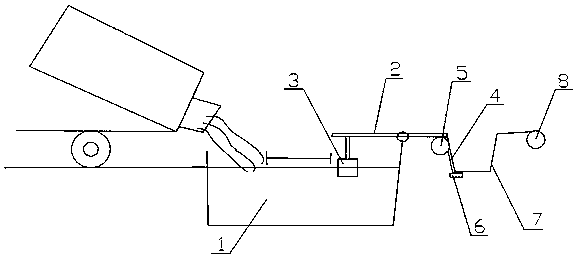

1.一種防止污水池污水溢出的報警裝置，包括污水池(1)，其特征是：在污水池(1)旁邊通過鉸接座鉸接著杠桿(2)，其中杠桿(2)一端的杠桿臂位于污水池(1)上方，該杠桿臂的端部通過連桿固接著浮子(3)，杠桿(2)另一端的杠桿臂端部設置著配重(5)和向下的折彎臂(4)，折彎臂(4)的下端與限位開關(6)相配合，限位開關(6)通過導線(7)連接著電鈴(8)。
說明書
一種防止污水池污水溢出的報警裝置
技術領域
本實用新型涉及一種污水池水位報警裝置，特別是一種防止污水池污水溢出的報警裝置。
背景技術
車輛在卸污水時容易造成污水溢出，為避免影響生產和造成環境污染，駕駛員和現場人員必須輪流不間斷的在卸水口邊觀察水位上漲情況，不但耗時費力，增加了職工的勞動強度，由于頻繁上下車輛，也容易造成人員跌落受傷。
實用新型內容
本實用新型的目的在于提供一種防止污水池污水溢出的報警裝置，其結構簡單，性能穩定，可以在污水池水位到最高位時，報警提醒，省時省力，減少工人的勞動強度，保證工人的安全，降低人工成本。
本實用新型的目的是這樣實現的：一種防止污水池污水溢出的報警裝置，包括污水池，在污水池旁邊通過鉸接座鉸接著杠桿，其中杠桿一端的杠桿臂位于污水池上方，該杠桿臂的端部通過連桿固接著浮子，杠桿另一端的杠桿臂端部設置著配重和向下的折彎臂，折彎臂的下端與限位開關相配合，限位開關通過導線連接著電鈴。
本實用新型的工作原理：
本實用新型通過液面的高低來推動在液面的浮子，同時利用杠桿原理控制連接在另一端的限位開關，從而控制電鈴?fù)�，發出警報，提醒工作人員。
本實用新型產生的積極效果：
本實用新型有效的解決了困擾多年的難題，同時避免了影響生產和環境污染，減少了職工的勞動強度，增加了工作安全系數，降低了人工成本。
本實用新型結構簡單，性能穩定，實現了在污水池水位到最高位時，報警提醒，省時省力，減少了工人的勞動強度，保證了工人的安全，降低了人工成本。
