申請日2015.08.25

　　公開(公告)日2016.01.20

　　IPC分類號B01D29/33; B01D29/52; B01D29/66

　　摘要

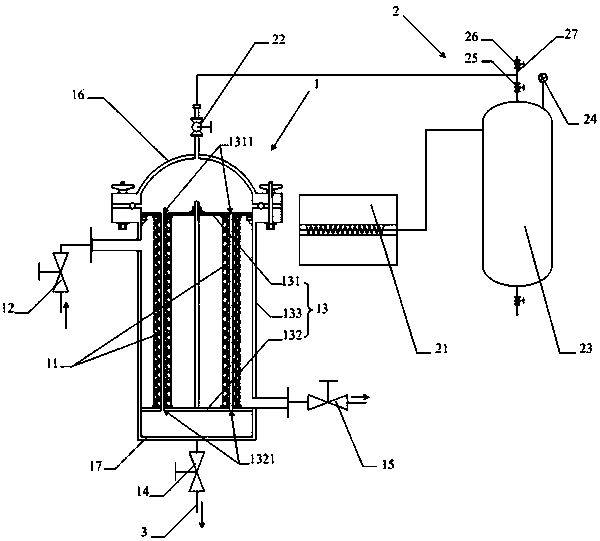

　　本實用新型公開了一種電泳廢水凈化過濾器的自動除污裝置，其包括：氣體輸出組件，凈化過濾器包括：第一開關閥、第二開關閥、第三開關閥、殼體及若干濾芯。殼體包括上面板、下面板及側板。上面板與下面板并行設置，上面板覆于側板的第一端部，下面板覆于側板的第二端部。若干濾芯設在側板內，且濾芯的第一端部抵接于上面板，濾芯的第二端部抵接于下面板。上面板對應濾芯的中空位置處設有第一通孔，下面板對應濾芯的中空位置處設有第二通孔，第二通孔與排水管連通。第一開關閥設在排水管上。氣體輸出組件與上面板的第一通孔均連通，側板的上部設有進水口，第二開關閥設在進水口處，側板的下部設有用于排出污垢的排污口，第三開關閥設在排污口處。

　　權利要求書

　　1.一種電泳廢水凈化過濾器的自動除污裝置，其特征在于，包括：用于輸出壓縮氣體的氣體輸出組件，凈化過濾器包括：若干用于過濾電泳廢水的濾芯，第一開關閥，第二開關閥，第三開關閥，以及用于安裝若干所述濾芯的殼體;若干所述濾芯呈兩端開口中空設置，所述殼體包括上面板、下面板及側板;其中，所述上面板與下面板并行設置，所述側板呈管狀設置，所述上面板覆于所述側板的第一端部并與所述側板連接，所述下面板覆于所述側板的第二端部并與所述側板連接;若干所述濾芯設在所述側板內，且濾芯的第一端部抵接于所述上面板，濾芯的第二端部抵接于所述下面板;所述上面板對應所述濾芯的中空位置處設有第一通孔，所述下面板對應所述濾芯的中空位置處設有第二通孔，所述第二通孔與排水管連通;所述第一開關閥設在所述排水管上;所述氣體輸出組件的氣體輸出端與所述上面板的第一通孔均連通，所述側板的上部設有進水口，所述第二開關閥設在所述進水口處，所述側板的下部設有用于排出污垢的排污口，所述第三開關閥設在所述排污口處。

　　2.如權利要求1所述的電泳廢水凈化過濾器的自動除污裝置，其特征在于，所述氣體輸出組件包括用于壓縮空氣的空氣壓縮機，第四開關閥，以及用于存儲氣體的儲氣罐;所述空氣壓縮機的壓縮氣體輸出端與所述儲氣罐的進氣口連通，所述儲氣罐的出氣口經所述第四開關閥與所述上面板的第一通孔連通。

　　3.如權利要求2所述的電泳廢水凈化過濾器的自動除污裝置，其特征在于，氣體輸出組件還包括氣壓計、第五開關閥、第六開關閥及排氣管，所述氣壓計設在所述儲氣罐的出氣口處，所述第五開關閥設在所述儲氣罐的出氣口，所述排氣管與所述第五開關閥連接，且所述第六開關閥設在所述排氣管上。

　　4.如權利要求1~3任一項所述的電泳廢水凈化過濾器的自動除污裝置，其特征在于，所述殼體還包括呈半球狀設置的蓋板，所述蓋板與所述上面板密封連接以形成進氣腔，所述蓋板上設有進氣口，該進氣口與所述氣體輸出組件的氣體輸出端連通。

　　5.如權利要求1~3任一項所述的電泳廢水凈化過濾器的自動除污裝置，其特征在于，所述殼體還包括集水槽，所述集水槽與所述下面板密封連接，所述集水槽的底部設有用于排水的出水口，所述出水口與排水管連通。

　　說明書

　　電泳廢水凈化過濾器的自動除污裝置

　　技術領域

　　本實用新型涉及電泳技術領域，尤其涉及一種電泳廢水凈化過濾器的自動除污裝置。

　　背景技術

　　電泳設備在工件電鍍過程中，會排放出黑色的廢水。黑色的廢水中含有對環境重度污染的物質。若將黑色的廢水直接排出，會對自然環境造成嚴重的污染。目前的常用電泳廢水凈化過濾器進行過濾凈化。過濾后的廢渣會堵塞在凈化過濾器中。操作員需要將凈化過濾器的濾芯拆下進行除污清理，步驟繁瑣且效率不高。

　　實用新型內容

　　本實用新型主要的目的在于：提供一種無須拆卸凈化過濾器的濾芯即可進行除污清理操作，從而提高清理效率的電泳廢水凈化過濾器的自動除污裝置。

　　為實現上述目的，本實用新型提供一種電泳廢水凈化過濾器的自動除污裝置，該電泳廢水凈化過濾器的自動除污裝置包括：用于輸出壓縮氣體的氣體輸出組件，凈化過濾器包括：若干用于過濾電泳廢水的濾芯，第一開關閥，第二開關閥，第三開關閥，以及用于安裝若干所述濾芯的殼體;若干所述濾芯呈兩端開口中空設置，所述殼體包括上面板、下面板及側板;其中，所述上面板與下面板并行設置，所述側板呈管狀設置，所述上面板覆于所述側板的第一端部并與所述側板連接，所述下面板覆于所述側板的第二端部并與所述側板連接;若干所述濾芯設在所述側板內，且濾芯的第一端部抵接于所述上面板，濾芯的第二端部抵接于所述下面板;所述上面板對應所述濾芯的中空位置處設有第一通孔，所述下面板對應所述濾芯的中空位置處設有第二通孔，所述第二通孔與排水管連通;所述第一開關閥設在所述排水管上;所述氣體輸出組件的氣體輸出端與所述上面板的第一通孔均連通，所述側板的上部設有進水口，所述第二開關閥設在所述進水口處，所述側板的下部設有用于排出污垢的排污口，所述第三開關閥設在所述排污口處。

　　優選地，所述氣體輸出組件包括用于壓縮空氣的空氣壓縮機，第四開關閥，以及用于存儲氣體的儲氣罐;所述空氣壓縮機的壓縮氣體輸出端與所述儲氣罐的進氣口連通，所述儲氣罐的出氣口經所述第四開關閥與所述上面板的第一通孔連通。

　　優選地，氣體輸出組件還包括氣壓計、第五開關閥、第六開關閥及排氣管，所述氣壓計設在所述儲氣罐的出氣口處，所述第五開關閥設在所述儲氣罐的出氣口，所述排氣管與所述第五開關閥連接，且所述第六開關閥設在所述排氣管上。

　　優選地，所述殼體還包括呈半球狀設置的蓋板，所述蓋板與所述上面板密封連接以形成進氣腔，所述蓋板上設有進氣口，該進氣口與所述氣體輸出組件的氣體輸出端連通。

　　優選地，所述殼體還包括集水槽，所述集水槽與所述下面板密封連接，所述集水槽的底部設有用于排水的出水口，所述出水口與排水管連通。

　　本實用新型提供的電泳廢水凈化過濾器的自動除污裝置，該自動除污裝置中的氣體輸出組件輸出具有一定壓強的氣體。凈化過濾器中的濾芯的中空位置與上面板的第一通孔連通，且濾芯的中空位置與下面板的第二通孔連通。側板的下部設有排污口。當需要清理凈化過濾器的污垢時，關閉進水口和出水口的開關閥，打開排污口中的第三開關閥。氣體輸出組件向上面板的第一通孔輸出壓縮氣體。壓縮氣體經第一通孔進入到濾芯內，且該壓縮氣體由濾芯內流向濾芯外表面。在氣體的氣壓作用下，濾芯外表面的污垢將會脫落。氣體再將脫落的污垢由排污口吹出。本實用新型無須拆卸濾芯即可實現污垢清理，從而提高了除污效率。
