申請日2015.06.18
公開(公告)日2016.01.27
IPC分類號C02F9/14; C02F103/20
摘要
本發明的一種養殖場牛糞廢水的綜合處理工藝，涉及養殖場廢棄物處理的技術領域，包括以下步驟：(1)新鮮牛糞水通過格柵進行初步固液分離;(2)牛糞廢水經離心和氣浮進一步去除水中懸浮雜質;(3)去除懸浮雜質后的廢水通過厭氧及好氧微生物去除有機污染物及大部分氮磷化合物;(4)厭氧處理過程中產生的沼氣進行凈化發電并回收利用發電余熱;(5)好氧處理過程中產生的微生物污泥經脫水后進行堆肥;(6)去除有機物及氮磷化合物后的水經消毒處理后供養殖場沖洗牛舍用水及周邊農田灌溉用水。本發明所產電能足以保障養殖場用電需求，還產生了高質量的有機肥，該方法占地面積小，整個過程中實現了牛糞的資源化、無害化及零排放。

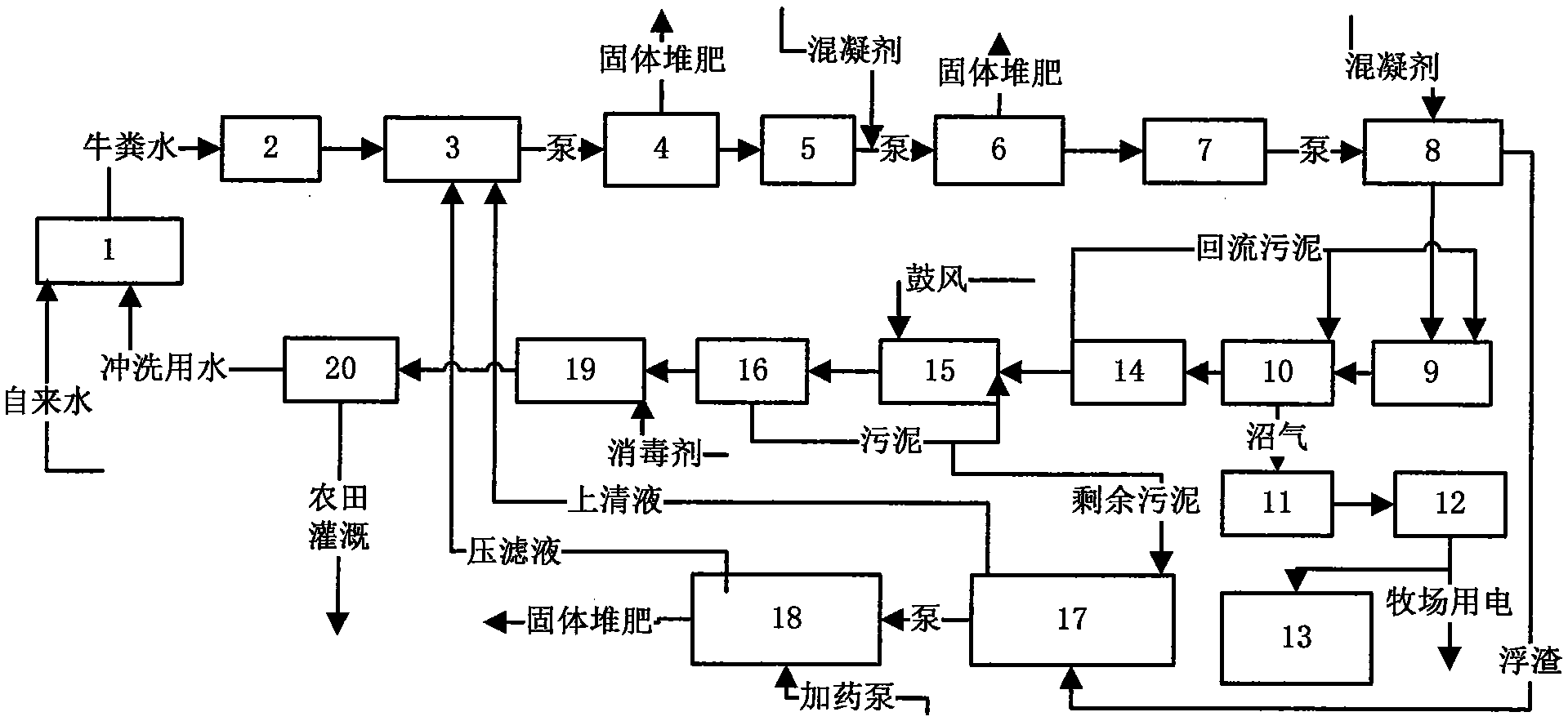

摘要附圖
權利要求書
1.一種養殖場牛糞廢水綜合處理方法，其特征在于包括以下步驟：
(1)新鮮牛糞水通過格柵進行初步固液分離;
(2)牛糞廢水經離心和氣浮進一步去除水中懸浮雜質;
(3)去除懸浮雜質后的廢水通過厭氧及好氧微生物去除有機污染物及大部分氮磷化合物;
(4)厭氧處理過程中產生的沼氣進行凈化發電并回收利用發電余熱;
(5)好氧處理過程中產生的微生物污泥經脫水后進行堆肥;
(6)去除有機物及氮磷化合物后的水經消毒處理后暫存于清水池內，供養殖場沖洗牛舍用水及周邊農田灌溉用水。
2.根據權利要求1所述的一種養殖場牛糞廢水綜合處理方法，其特征在于步驟(1)中的牛糞經水沖洗收集由渠道在重力作用下經過一道粗格柵攔截掉非牛糞雜物后匯入到儲渣池中;儲渣池中設有潛水混合器及潛污泵，儲渣池中的潛污泵將牛糞水提升至兩道鏡面格柵進行過濾;兩道格柵下部自帶螺旋擠壓及傳送功能，能將過濾后的固態牛糞糞渣直接擠壓脫水并傳送至堆場，固態牛糞糞渣經脫水后含水率60%-80%，過濾后的濾液進入到中間池。
3.根據權利要求2所述的一種養殖場牛糞廢水綜合處理方法，其特征在于所述粗格柵柵隙在20-50mm之間，鏡面格柵柵隙在0.1-1mm之間。
4.根據權利要求3所述的一種養殖場牛糞廢水綜合處理方法，其特征在于步驟(2)過程如下：步驟(1)過濾后的濾液進入到中間池，中間池內設有潛水混合器并在池外配有污泥輸送用螺桿泵;中間池的螺桿泵將廢水提升至離心分離機，在螺桿泵前加入少量混凝劑PAC，經泵混合后在離心機里面發生混凝反應，在離心力作用下實現懸浮物的分離，分離出的固態牛糞糞渣送去堆肥，離心分離后的廢水進入到調節池;調節池內設有潛水混合器及潛污泵，調節池內的潛污泵將廢水送至氣浮池;氣浮池配有溶氣及加藥裝置，在氣浮作用下廢水中的大部分懸浮纖維得以去除，浮渣送入污泥濃縮池;氣浮出水進入到水解酸化池中，水解酸化池內設有潛水混合器，水解酸化池中存在大量具有水解酸化作用的微生物，這些微生物與廢水中的成分接觸吸附后可以將廢水中的大分子有機物轉化為小分子有機物，同時將有機氮和有機磷轉化為氨氮及無機磷，水解酸化池出水直接進入到厭氧池。
5.根據權利要求4所述的一種養殖場牛糞廢水綜合處理方法，其特征在于步驟(3)厭氧池內設有潛水混合器，厭氧池內存在大量的產甲烷菌群，可以吸收水中的小分子有機物，將其分解為水及CH4、CO2等氣體，這些氣體便是沼氣;厭氧池出水進人到沉淀池，在沉淀池內實現泥水分離，沉淀下來的污泥由污泥泵回流到前端水解酸化池及厭氧池，以確保池內的微生物量，沉淀池出水直接進入到好氧處理單元;好氧處理單元采用AAO處理工藝形式，A1及A2段內設潛水混合器，0段內設曝氣系統及硝化液回流泵，硝化液回流比控制在200%-400%，好氧處理單元15出水進入到二沉池中。
6.根據權利要求5所述的一種養殖場牛糞廢水綜合處理方法，其特征在于步驟(4)中厭氧池產生的沼氣經管路收集后通過沼氣凈化單元脫硫脫水后直接供給沼氣發電機發電，所發電能供給養殖場自用，沼氣發電機產生的余熱經余熱回收鍋爐回收后供給養殖場使用。
7.根據權利要求6所述的一種養殖場牛糞廢水綜合處理方法，其特征在于步驟(5)中好氧處理單元的出水是泥水混合液，在二沉池內實現泥水分離，沉淀后出水進入到消毒池中，二沉池的沉淀污泥部分回流到好氧處理單元的A1段，另一部分剩余污泥送入到污泥濃縮池中;污泥濃縮池內設有中心傳動濃縮機，將氣浮池及二沉池送來的浮渣、污泥進行濃縮，濃縮池的上清液溢流至儲渣池中，濃縮污泥送到脫水機進行脫水;脫水后的固體污泥含水率在80%以下，直接送去和步驟1、步驟2產生的固態牛糞糞渣混合后進行堆肥制備有機肥，壓濾液回流至儲渣池中。
8.根據權利要求7所述的一種養殖場牛糞廢水綜合處理方法，其特征在于步驟(5)中所述二沉池采用豎流式沉淀池，所述脫水機采用帶式壓濾機，該帶式壓濾機配有螺桿輸送泵及加藥泵，所加藥劑為絮凝劑PAM聚丙烯酰胺。
9.根據權利要求8所述的一種養殖場牛糞廢水綜合處理方法，其特征在于步驟(6)中的二沉池的上清出水進入到消毒池中，該消毒池配套有消毒劑投加裝置，此處投加消毒劑為NaClO，接觸消毒時間為35-60min，消毒池出水進入到清水池;清水池用以臨時儲存消毒出水，清水池池容為系統日處理水量的10倍以上，清水池配有回用水泵，一部分回用到養殖場沖洗牛舍，一部分供給周邊農田、牧草灌溉用水。
10.根據權利要求9所述的一種養殖場牛糞廢水綜合處理方法，其特征在于步驟(6)中所述消毒池采用紫外消毒形式。
說明書
一種養殖場牛糞廢水的綜合處理工藝
技術領域
本發明涉及養殖場廢棄物處理的技術領域，特別涉及一種牲畜糞尿集中處理達標排放及綜合利用方法。
背景技術
中國乳制品行業的快速發展，促使各大乳品公司紛紛建立自己的奶牛牧場，這些牧場養牛數量大小不一，少則百頭，多則萬頭以上。這種規�；哪翀�(chǎng)，每天會產生大量的牛糞尿。據統計，一頭奶牛平均一天排尿20-25Kg，排糞便30-40Kg。牛糞作為一種動物性有機肥，本身是一種寶貴資源，可以施作農田及牧草。據統計，一頭奶牛所產生的牛糞可以滿足5-8畝農田的肥料需求，因此在國外多是根據農田或牧草的面積來養殖相應的奶牛，但是國內因各方面條件限制，許多牧場周邊并沒有足夠的農田或牧草來消納奶牛產生的牛糞。因此多余的牛糞必須做進一步凈化處理，負責會對周邊環境造成嚴重污染。
目前國內奶牛牧場牛糞處理的方式主要有堆肥和制備沼氣，堆肥可以將牛糞中固體部分制備成有機肥進行外賣，制備沼氣可以產生清潔能源，但是這兩種方式都沒有解決牛糞中的液體部分，牛糞廢水中含有大量的有機物和氮磷化合物，直接排放時這些高濃度化合物對生態環境會造成破壞，為此，必須對廢水做進一步處理。
目前國內牛糞廢水處理多是采用兼氧塘+好氧塘+濕地的工藝來進行處理，該方法處理效果尚可，但由于主要靠自然環境中的生物降解，所以其降解負荷很低，降解時間也很長，這導致所需占地面積很大，而多數奶牛養殖場周邊并無條件建設這些池體。
發明內容
為更好的解決規�；膛ｐB(yǎng)殖基地牛糞尿的處理利用問題，本發明提供了一種牛糞廢水的綜合處理工藝，將牛糞尿進行徹底綜合處理將其變?yōu)榍鍧嵞茉春陀袡C(jī)肥料，并將廢水進行重點治理，使之達到一定標準后排放或回用。為實現上述功能，本發明的工藝步驟如下：
(1)新鮮牛糞水通過格柵進行初步固液分離;
(2)牛糞廢水經離心和氣浮進一步去除水中懸浮雜質;
(3)去除懸浮雜質后的廢水通過厭氧及好氧微生物去除有機污染物及大部分氮磷化合物;
(4)厭氧處理過程中產生的沼氣進行凈化發電并回收利用發電余熱;
(5)好氧處理過程中產生的微生物污泥經脫水后進行堆肥;
(6)去除有機物及氮磷化合物后的水經消毒處理后暫存于清水池內，供養殖場沖洗牛舍用水及周邊農田灌溉用水;
本發明的一種養殖場牛糞廢水綜合處理方法，步驟(1)中的牛糞經水沖洗收集由渠道在重力作用下經過一道粗格柵攔截掉非牛糞雜物后匯入到儲渣池中;儲渣池中設有潛水混合器及潛污泵，儲渣池中的潛污泵將牛糞水提升至兩道鏡面格柵進行過濾;兩道格柵下部自帶螺旋擠壓及傳送功能，能將過濾后的固態牛糞糞渣直接擠壓脫水并傳送至堆場，固態牛糞糞渣經脫水后含水率60%-80%，過濾后的濾液進入到中間池。所述粗格柵柵隙在20-50mm之間，鏡面格柵柵隙在0.1-1mm之間。
本發明的一種養殖場牛糞廢水綜合處理方法，步驟(2)過程如下：步驟(1)過濾后的濾液進入到中間池，中間池內設有潛水混合器并在池外配有污泥輸送用螺桿泵;中間池的螺桿泵將廢水提升至離心分離機，在螺桿泵前加入少量混凝劑PAC，經泵混合后在離心機里面發生混凝反應，在離心力作用下實現懸浮物的分離，分離出的固態牛糞糞渣送去堆肥，離心分離后的廢水進入到調節池;調節池內設有潛水混合器及潛污泵，調節池內的潛污泵將廢水送至氣浮池;氣浮池配有溶氣及加藥裝置，在氣浮作用下廢水中的大部分懸浮纖維得以去除，浮渣送入污泥濃縮池;氣浮出水進入到水解酸化池中，水解酸化池內設有潛水混合器，水解酸化池中存在大量具有水解酸化作用的微生物，這些微生物與廢水中的成分接觸吸附后可以將廢水中的大分子有機物轉化為小分子有機物，同時將有機氮和有機磷轉化為氨氮及無機磷，水解酸化池出水直接進入到厭氧池。
本發明的一種養殖場牛糞廢水綜合處理方法，步驟(3)厭氧池內設有潛水混合器，厭氧池內存在大量的產甲烷菌群，可以吸收水中的小分子有機物，將其分解為水及CH4、CO2等氣體，這些氣體便是沼氣;厭氧池出水進人到沉淀池，在沉淀池內實現泥水分離，沉淀下來的污泥由污泥泵回流到前端水解酸化池及厭氧池，以確保池內的微生物量，沉淀池出水直接進入到好氧處理單元;好氧處理單元采用AAO處理工藝形式，A1及A2段內設潛水混合器，0段內設曝氣系統及硝化液回流泵，硝化液回流比控制在200%-400%，好氧處理單元15出水進入到二沉池中
本發明的一種養殖場牛糞廢水綜合處理方法，步驟(4)中厭氧池產生的沼氣經管路收集后通過沼氣凈化單元脫硫脫水后直接供給沼氣發電機發電，所發電能供給養殖場自用，沼氣發電機產生的余熱經余熱回收鍋爐回收后供給養殖場使用。
本發明的一種養殖場牛糞廢水綜合處理方法，步驟(5)中好氧處理單元的出水是泥水混合液，在二沉池內實現泥水分離，沉淀后出水進入到消毒池中，二沉池的沉淀污泥部分回流到好氧處理單元的A1段，另一部分剩余污泥送入到污泥濃縮池中;污泥濃縮池內設有中心傳動濃縮機，將氣浮池及二沉池送來的浮渣、污泥進行濃縮，濃縮池的上清液溢流至儲渣池中，濃縮污泥送到脫水機進行脫水;脫水后的固體污泥含水率在80%以下，直接送去和步驟1、步驟2產生的固態牛糞糞渣混合后進行堆肥制備有機肥，壓濾液回流至儲渣池中。
本發明的一種養殖場牛糞廢水綜合處理方法，步驟(5)中所述二沉池采用豎流式沉淀池，所述脫水機采用帶式壓濾機，該帶式壓濾機配有螺桿輸送泵及加藥泵，所加藥劑為絮凝劑PAM聚丙烯酰胺。
本發明的一種養殖場牛糞廢水綜合處理方法，步驟(6)中的二沉池的上清出水進入到消毒池中，該消毒池配套有消毒劑投加裝置，此處投加消毒劑為NaCl0，接觸消毒時間為35-60min，消毒池出水進入到清水池;清水池用以臨時儲存消毒出水，清水池池容為系統日處理水量的10倍以上，清水池配有回用水泵，一部分回用到養殖場沖洗牛舍，一部分供給周邊農田、牧草灌溉用水。
本發明的一種養殖場牛糞廢水綜合處理方法，步驟(6)中所述消毒池采用紫外消毒形式。
