申請日2015.07.15

　　公開(公告)日2016.01.13

　　IPC分類號F04D13/08; F04D29/42; F04D29/24; F04D29/00

　　摘要

　　本實用新型涉及一種雙螺旋污水污物潛水電泵，包括底座、泵體、葉輪以及通過一轉動軸帶動所述葉輪轉動的電動機，所述泵體的進口與出口方向相互垂直，所述葉輪由兩個螺旋式葉片組成，每一所述葉片包括進口端和出口端，沿所述轉動軸方向軸順時針方向扭曲螺旋，形成2-4層的螺旋面。本實用新型的雙螺旋污水污物潛水電泵包括由于葉輪僅由兩個螺旋式葉片組成，且每一所述葉片沿所述轉動軸方向軸順時針方向扭曲螺旋，形成的螺旋在2-4層圈，這樣形成的流體流道空間很大，流道相對長度適中，易于雜物，特別是柔性雜物通過，不易堵塞，而且，這種葉輪的效率，與其它雙螺旋污水污物潛水電泵相比效率明顯提高，性能也良好，在大流量或高揚程時，輸入功率都是平穩的，不會產閉式葉輪大流量時超功率的問題出現，可以在各個揚程所需點使用，特別適合排污。

　　權利要求書

　　1.雙螺旋污水污物潛水電泵，包括：

　　底座，

　　設置在所述底座上的泵體;

　　設置在所述泵體內的葉輪;

　　通過一轉動軸帶動所述葉輪轉動的電動機;

　　其特征在于，

　　所述泵體的進口與出口方向相互垂直，所述葉輪由兩個螺旋式葉片組成，每一所述葉片包括進口端和出口端，沿所述轉動軸方向軸順時針方向扭曲螺旋，形成2-4層的螺旋面。

　　2.如權利要求1所述的雙螺旋污水污物潛水電泵，其特征在于，所述葉片形成的螺旋面是2層。

　　3.如權利要求1所述的雙螺旋污水污物潛水電泵，其特征在于，所述每一葉片的進口端形成與所述轉動軸垂直的邊。

　　4.如權利要求1所述的雙螺旋污水污物潛水電泵，其特征在于，所述每一葉片的進口端形成與所述轉動軸垂直的面。

　　5.如權利要求1所述的雙螺旋污水污物潛水電泵，其特征在于，所述每一葉片的出口端形成與所述轉動軸平行的邊。

　　6.如權利要求1所述的雙螺旋污水污物潛水電泵，其特征在于，所述每一葉片的出口端形成與所述轉動軸平行的面。

　　7.如權利要求1所述的雙螺旋污水污物潛水電泵，其特征在于，所述葉片從所述進口端到所述出口端螺旋環繞展開角度范圍在220°到360°。

　　8.如權利要求1所述的雙螺旋污水污物潛水電泵，其特征在于，所述葉片的直徑D與葉片沿軸向的厚度H比H/D為3-6。

　　9.如權利要求1所述的雙螺旋污水污物潛水電泵，其特征在于，在所述葉輪的前端設有用來切割進入葉輪前的污水中含有的雜物的切割裝置。

　　10.如權利要求9所述的雙螺旋污水污物潛水電泵，其特征在于，所述切割裝置是形成在每一葉片的進口端的刀刃。

　　11.如權利要求9所述的雙螺旋污水污物潛水電泵，其特征在于，所述切割裝置設有若干切割刀，所述切割刀沿葉輪的徑向方向延展布置。

　　12.如權利要求11所述的雙螺旋污水污物潛水電泵，其特征在于，所述切割裝裝置是一圓形刀盤，所述刀盤設有內圈和外圈，所述切割刀沿葉輪的徑向方向延展形成在所述內圈和外圈之間，在所述切割刀迎接水流的一邊設有刀刃。

　　13.如權利要求12所述的雙螺旋污水污物潛水電泵，其特征在于，每一所述切割刀的兩邊都設有刀刃。

　　14.如權利要求13所述的雙螺旋污水污物潛水電泵，其特征在于，所述刀刃是連續的。

　　15.如權利要求13所述的雙螺旋污水污物潛水電泵，其特征在于，所述刀刃是間隔的，由若干個尖端刀刃組成。

　　16.如權利要求12所述的雙螺旋污水污物潛水電泵，其特征在于，在每一所述外圈的里面設有切割刀刃。

　　說明書

　　雙螺旋污水污物潛水電泵

　　技術領域

　　本實用新型涉及一種水泵，特別是用于排污的潛水電泵。

　　背景技術

　　目前市場上的污水潛水電泵以及污水切割排污泵主要采用傳統結構的半開式離心葉輪或閉式離心葉輪。由于以上兩種葉輪的結構原因，半開式離心葉輪在滿足水泵在大流量及有效的顆粒物通過能力外，水泵的揚程相對偏低，應用范圍受到限制。閉式離心葉輪很好地解決了揚程不高的問題，但是，污水中顆粒物的通過率較低，也就是容易被顆粒雜物堵塞，以及在大流量低揚程的使用環境下電機容易超功率運行，超功率運行會使電機更容易發熱，這樣長時間運行容易降低電機使用壽命，甚至引起電機燒毀。因此，人們一直在尋找一種流程與揚程都可以，但顆粒物通過能力又很高的排污泵。

　　在污水處理及污水提升領域的使用環境中，水里往往會出現稻草、毛巾、工作手套、口罩等棉質污物，也會出現避孕套、橡膠手套等具有柔韌性的污物或雜物，甚至?xí)�出現畜牧類糞便、家禽類羽毛等惡劣的工作環境。如果使用傳統的半開式及開式離心葉輪，上述污物進入泵體后很快會纏繞在葉輪上，造成葉輪卡死，水泵停止工作。為此，目前市場上的污水切割泵都是在污水潛水電泵的基礎上，在葉輪前端另設一個或多個切割裝置，這也大大增加了制造成本。特別，由于使用的還是傳統的半開式葉輪，在水泵的性能方面并沒有提高，甚至在切割過程中性能變?nèi)酰瑢?dǎo)致功耗增大，從而惡劣環境中使用時容易導致電機燒毀。

　　公開號為CN201013653Y的中國本實用新型專利公開了一種適用于各種排污場所的切割式污水污物潛水電泵，包括有電機、泵體、電泵的密封組件和切割裝置，其中切割裝置由葉輪和安裝在泵體進水口位置處的切割盤組成，切割盤上開設有入水口，利用切割盤上的鋸齒形刀刃與葉片內側端上的刀頭，以及切割盤表面上的半圓形斜槽棱邊與葉片外側棱邊，相互形成鋸割和剪切，將介質中的雜物進行切割等，避免了雜物在刃口產生滑移、堆積而導致切割效果下降的弊端，這種切割盤上的鋸齒形刀刃，由于刀刃不是在泵入口的徑向布置，切塊雜物效果不理想，而且，該專利公開的泵的葉輪是一離心泵，流道本身就很狹窄，排污的效果并不理想。

　　在國家標準上軸流泵與污水排污泵就是兩種不同的泵。軸流泵排污泥及水混合物,流量大，揚程低，而污水排污泵主要是小型項目的污水排放，因?yàn)槲鬯�中使用環境比較惡劣會有雜物進入。CN102434487中國實用新型專利公開了一種雙螺旋軸流泵葉輪設計方法，其雙螺旋葉片能夠改善葉輪平衡效果，減小泵運行時的振動和噪聲，但這種按照軸流(進出口方向一致)泵的螺旋葉片不適合也并沒有用在小型潛水離心電泵上。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種效率高且可有效排出帶有柔性污物等雜質的雙螺旋污水污物潛水電泵。

　　為達到上述目的，本實用新型的技術方案如下：

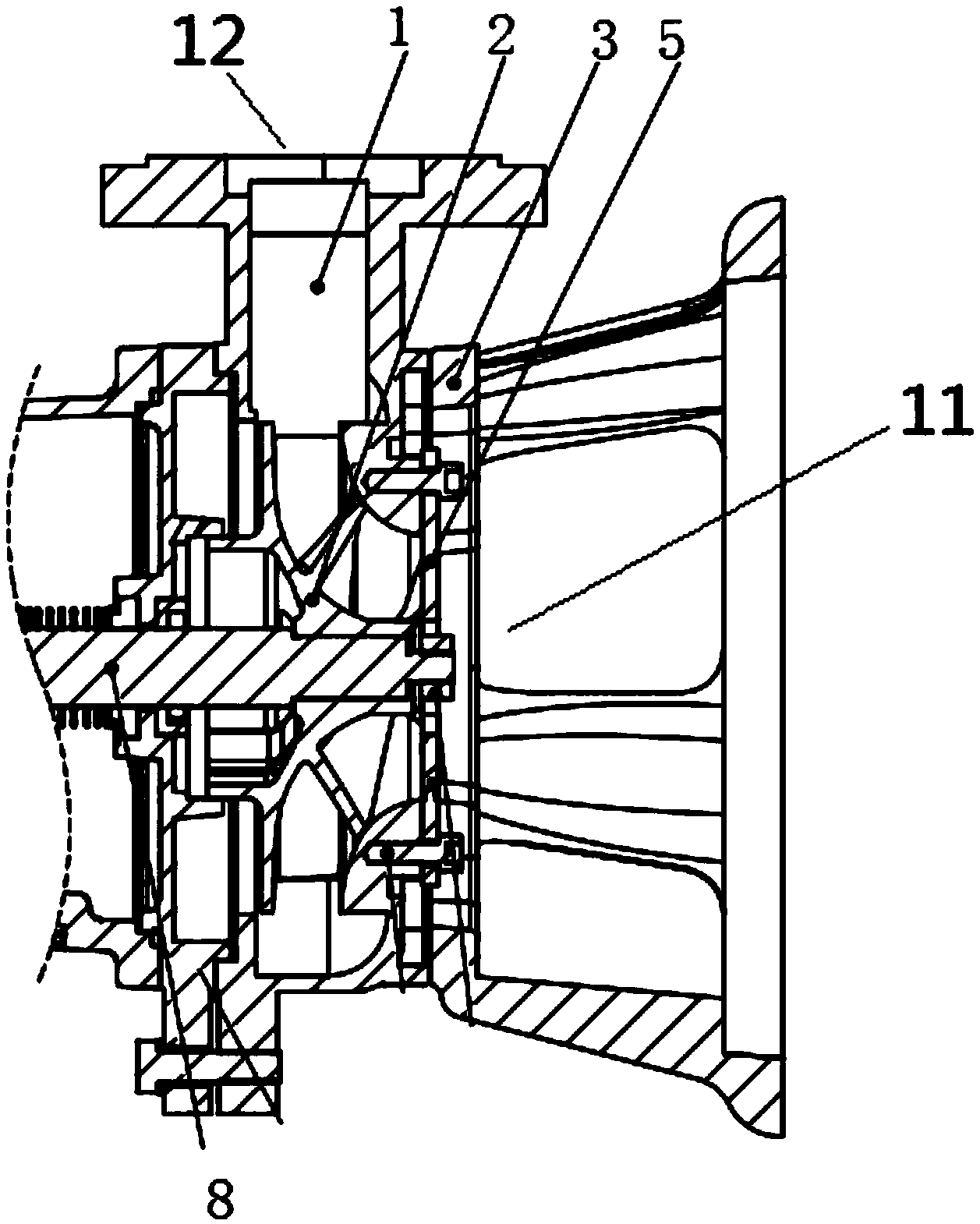

　　雙螺旋污水污物潛水電泵，包括：

　　底座，

　　設置在所述底座上的泵體;

　　設置在所述泵體內的葉輪;

　　通過一轉動軸帶動所述葉輪轉動的電動機;

　　所述泵體的進口與出口方向相互垂直，所述葉輪由兩個螺旋式葉片組成，每一所述葉片包括進口端和出口端，沿所述轉動軸方向軸順時針方向扭曲螺旋，形成2-4層的螺旋面。

　　在本實用新型的一個實施例中，所述葉片形成的螺旋面是2層。

　　在本實用新型的一個實施例中，所述每一葉片的進口端形成與所述轉動軸垂直的邊。

　　在本實用新型的一個實施例中，所述每一葉片的進口端形成與所述轉動軸垂直的面。

　　在本實用新型的一個實施例中，所述每一葉片的出口端形成與所述轉動軸平行的邊。

　　在本實用新型的一個實施例中，所述每一葉片的出口端形成與所述轉動軸平行的面。

　　在本實用新型的一個實施例中，所述葉片從所述進口端到所述出口端螺旋環繞展開角度范圍在220°到360°。

　　在本實用新型的一個實施例中，所述葉片的直徑D與葉片沿軸向的厚度H比H/D為3-6。

　　在本實用新型的一個實施例中，在所述葉輪的前端設有用來切割進入葉輪前的污水中含有的雜物的切割裝置。

　　在本實用新型的一個實施例中，所述切割裝置是形成在每一葉片的進口端的刀刃。

　　在本實用新型的一個實施例中，所述切割裝置設有若干切割刀，所述切割刀沿葉輪的徑向方向延展布置。

　　在本實用新型的一個實施例中，所述切割裝裝置是一圓形刀盤，所述刀盤設有內圈和外圈，所述切割刀沿葉輪的徑向方向延展形成在所述內圈和外圈之間，在所述切割刀迎接水流的一邊設有刀刃。

　　在本實用新型的一個實施例中，每一所述切割刀的兩邊都設有刀刃。

　　在本實用新型的一個實施例中，所述刀刃是連續的。

　　在本實用新型的一個實施例中，所述刀刃是間隔的，由若干個尖端刀刃組成。

　　在本實用新型的一個實施例中，在每一所述外圈的里面設有切割刀刃。

　　通過上述技術方案，本實用新型的有益效果是：

　　本實用新型的雙螺旋污水污物潛水電泵包括由于葉輪僅由兩個螺旋式葉片組成,，且每一所述葉片沿所述轉動軸方向軸順時針方向扭曲螺旋，形成的螺旋在2-4層圈，在所述泵體的進口與出口方向相互垂直的情況下，這樣形成的流體流道空間很大，流道相對長度也適中，易于雜物，特別是柔性雜物的通過，不易造成堵塞，而且，這種葉輪的效率，與其它雙螺旋污水污物潛水電泵相比效率明顯提高，性能也良好，在大流量或高揚程時，輸入功率都是平穩的，不會產生閉式葉輪大流量時超功率的問題出現，可以在各個揚程所需點使用，特別適合潛水電泵的排污。
