申請日2015.08.25

　　公開(公告)日2016.01.20

　　IPC分類號B65D88/66; B65D90/48; B65D90/22

　　摘要

　　本實用新型公開了一種高干度脫水污泥的存儲料倉，包括支架和設在所述支架上的料倉，所述料倉包括頂部的圓筒部和底部的漏斗部，所述圓筒部的頂部設有封閉所述料倉的頂板，所述頂板上設有進泥口和料位計，漏斗部的底部設有出泥口，出泥口處設有卸料閘板閥，所述料倉在圓筒部和漏斗部的側壁上均設有氣體輸入口，料倉在漏斗部的外側設有落料振動器。本實用新型應用領域主要是經干化工藝處理后的脫水污泥，其污泥含水率在30%～60%之間，結構封閉無泄露，對環境無污染。本實用新型針對該類型污泥流動性差、干度高、粉塵大有可能導致爆炸等特點，通過合理設置，改進其結構，使其滿足高干度脫水污泥的臨時存儲要求。

　　權利要求書

　　1.一種高干度脫水污泥的存儲料倉，其特征在于：包括支架和設在所述支架上的料倉，所述料倉包括頂部的圓筒部和底部的漏斗部，所述圓筒部的頂部設有封閉所述料倉的頂板，所述頂板上設有進泥口和料位計，漏斗部的底部設有出泥口，出泥口處設有卸料閘板閥，所述料倉在圓筒部和漏斗部的側壁上均設有氣體輸入口，料倉在漏斗部的外側設有落料振動器。

　　2.根據權利要求1所述的高干度脫水污泥的存儲料倉，其特征在于：所述料倉在圓筒部和漏斗部的內側形成平整光滑的內壁。

　　3.根據權利要求1或2所述的高干度脫水污泥的存儲料倉，其特征在于：頂板上設有氣體狀態檢測探頭和觀察蓋，所述氣體狀態檢測探頭包括一氧化碳探頭、氧氣探頭和溫度探頭。

　　4.根據權利要求1或2所述的高干度脫水污泥的存儲料倉，其特征在于：所述支架在料倉的下方形成供運輸車輛�？康耐ǖ�，所述出泥口在卸料閘板閥的下側連接卸料伸縮管。

　　5.根據權利要求1或2所述的高干度脫水污泥的存儲料倉，其特征在于：所述支架上在料倉的一側設有鋼架平臺，支架的一側設有通往鋼架平臺邊沿的平臺爬梯。

　　6.根據權利要求5所述的高干度脫水污泥的存儲料倉，其特征在于：所述料倉的側壁上設有由鋼架平臺通往料倉頂部的頂部爬梯，所述料倉在頂板的邊緣設有護欄。

　　7.根據權利要求1或2所述的高干度脫水污泥的存儲料倉，其特征在于：還包括制氮機，所述制氮機通過管道與各氣體輸入口連接。

　　說明書

　　一種高干度脫水污泥的存儲料倉

　　技術領域

　　本實用新型用于污泥存儲技術領域，特別是涉及一種高干度脫水污泥的存儲料倉。

　　背景技術

　　我國城市每年污泥產量預計將近3000萬噸，并以每年10%的速度增長。計算表明，污泥含水率降低30%，其體積則減少6/7，因此在污泥就地減量化的要求下，進一步降低污泥含水率，可有效降低后續處理費用和規模。而目前必不可少的污泥存儲裝置中，更多是針對80%含水率的污泥特性，30%～60%含水率污泥因?yàn)楦啥雀�、流�?dòng)性差、粉塵大可能引起爆炸等特點，對其儲存處理非常少，因此，配備安全、環保、高效、節能的存儲方式將對環境有更好的推進作用。

　　實用新型內容

　　為解決上述問題，本實用新型提供一種安全、環保、高效、節能的高干度脫水污泥的存儲料倉，其結構封閉無泄露，對環境無污染，能夠滿足高干度脫水污泥的臨時存儲要求。

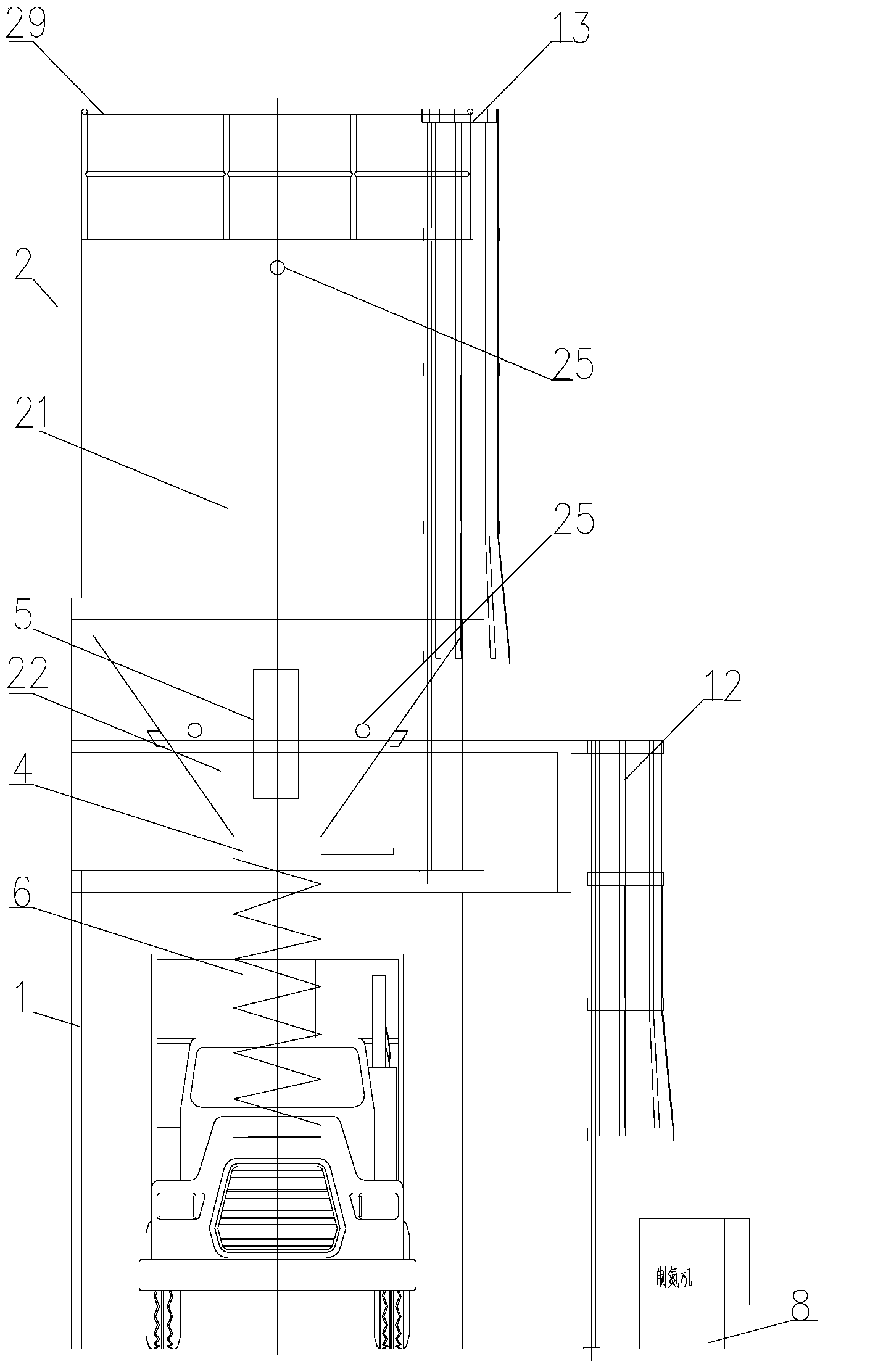

　　本實用新型解決其技術問題所采用的技術方案是：一種高干度脫水污泥的存儲料倉，包括支架和設在所述支架上的料倉，所述料倉包括頂部的圓筒部和底部的漏斗部，所述圓筒部的頂部設有封閉所述料倉的頂板，所述頂板上設有進泥口和料位計，漏斗部的底部設有出泥口，出泥口處設有卸料閘板閥，所述料倉在圓筒部和漏斗部的側壁上均設有氣體輸入口，料倉在漏斗部的外側設有落料振動器。

　　進一步作為本實用新型技術方案的改進，所述料倉在圓筒部和漏斗部的內側形成平整光滑的內壁。

　　進一步作為本實用新型技術方案的改進，頂板上設有氣體狀態檢測探頭和觀察蓋，所述氣體狀態檢測探頭包括一氧化碳探頭、氧氣探頭和溫度探頭。

　　進一步作為本實用新型技術方案的改進，所述支架在料倉的下方形成供運輸車輛�？康耐ǖ�，所述出泥口在卸料閘板閥的下側連接卸料伸縮管。

　　進一步作為本實用新型技術方案的改進，所述支架上在料倉的一側設有鋼架平臺，支架的一側設有通往鋼架平臺邊沿的平臺爬梯。

　　進一步作為本實用新型技術方案的改進，所述料倉的側壁上設有由鋼架平臺通往料倉頂部的頂部爬梯，所述料倉在頂板的邊緣設有護欄。

　　進一步作為本實用新型技術方案的改進，還包括制氮機，所述制氮機通過管道與各氣體輸入口連接。

　　本實用新型的有益效果：本實用新型應用領域主要是經干化工藝處理后的脫水污泥，其污泥含水率在30%～60%之間，結構封閉無泄露，對環境無污染。本實用新型針對該類型污泥流動性差、干度高、粉塵大有可能導致爆炸等特點，通過合理設置，改進其結構，使其滿足高干度脫水污泥的臨時存儲要求。
